Что такое плунжер?

Диагностика неисправностей

Не пытайтесь самостоятельно установить причину нарушений в работе двигателя и не проводите ремонт, если не имеете опыта в данной сфере. Когда появились признаки неисправностей, провести простейшую диагностику не составит труда. Если вы выявите хотя бы некоторые признаки, пройдите диагностику на автосервисе с целью выявления точной причины. Самые частые варианты:

Обороты не держатся на одном уровне, а постоянно плавают. Особенно хорошо это видно на холостом ходу, когда машина стоит на нейтральной передаче. Перепады могут быть как значительным, так и малозаметными. Дизельный мотор, если в нем все исправно, уверенно держит обороты на нужной отметке.
Двигатель очень плохо запускается на горячую. Если холодный мотор запускается без проблем, а нагретый нужно запускать несколько раз, в первую очередь проверьте плунжер. Есть простой народный способ проверки – накройте ТНВД мокрой тканью, смоченной в холодной воде, меняйте ее через несколько минут, чтобы остудить агрегат. Если после этого машина завелась, то проблема скорее всего именно в плунжерной паре.
Силовой агрегат начинает «троить». Это сопровождается явным нарушением в работе мотора, появляются вибрации. Если открыть капот, вы увидите, как двигатель буквально «колотит» из-за нарушения нормального ритма работы. Проблема чаще всего в нарушении нормальной подачи топлива, причем это может быть как недостаточное количество солярки, так и ее избыток.
При разгоне или трогании с места появляются рывки. Это спровоцировано нарушением подачи топлива. Проблема бывает как едва заметной, так и ярко выраженной, нередко она усугубляется с течением времени.
Посторонние шумы в двигателе. В этом случае откройте капот и послушайте, откуда исходят стуки

Особое внимание уделите ТНВД: при нарушении работы плунжерной пары в нем появляется характерное цоканье или более громкие звуки, все зависит от типа плунжера и степени его износа.

Важно! Говорить о том, что проблема в плунжерной паре, можно только тогда, когда исправны форсунки (не переливают топливо в цилиндры) и работают все датчики. Неисправность может проявиться и иначе, выше перечислены лишь типичные причины и признаки, которые проявляются чаще всего

Исходить стоит и из пробега автомобиля – чем он больше, тем выше вероятность износа плунжера, для «свежих» машин подобные проблемы нехарактерны

Неисправность может проявиться и иначе, выше перечислены лишь типичные причины и признаки, которые проявляются чаще всего. Исходить стоит и из пробега автомобиля – чем он больше, тем выше вероятность износа плунжера, для «свежих» машин подобные проблемы нехарактерны.

Разобраться в принципе работы и устройстве плунжерной пары несложно. Узел достаточно прост, но при этом имеет огромное значение в нормальной работе дизельного двигателя. Любые нарушения и износ проявляются сразу, поэтому устранять неисправности стоит как можно быстрее.

Как самому определить неисправность плунжерных пар

Неполадки, связанные с плунжерными парами, проявляются в виде затрудненного пуска дизельного двигателя. Также после запуска обороты дизеля могут плавать, двигатель работает неустойчиво и «троит». Также может быть отмечен повышенный уровень шума или даже стук плунжеров во время работы ТНВД.

Под нагрузкой дизель теряет мощность, автомобиль может двигаться рывками. В отдельных случаях неисправность плунжерных пар может привести к тому, что дизельный двигатель идет в разнос.

Для проверки работоспособности ТНВД используется специальное оборудование, при помощи которого специалисты определяют степень износа плунжерных пар. Последующее устранение неполадок предполагает как замену вышедших из строя элементов, так и ремонт плунжеров топливного насоса. В процессе ремонта главной задачей становится точная подгонка зазора втулки и плунжера под рекомендуемые параметры.

https://youtube.com/watch?v=xeNTBQ8IRBw

Главные причины затрудненного пуска горячего дизельного двигателя. Проблемы с плунжерной парой ТНВД, перелив топлива через дизельные форсунки, датчики.

Конструкция дизельного топливного насоса высокого давления, потенциальные неисправности, схема и принцип работы на примере устройства системы топливоподачи.

Назначение гидрокомпенсатора. Виды, устройство гидрокомпенсаторов, принципы работы и основные неисправности.

Назначение топливного насоса высокого давления в системе топливного впрыска дизельного двигателя. Виды ТНВД, конструктивные особенности насосов.

Гидрокомпенсаторы : что это такое, какую функцию выполняют, неисправности гидрокомпенсатора и симптомы. Ремонт и промывка гидрокомпенсаторов своими руками.

Появление стуков на разных режимах работы дизеля. Диагностика неисправностей. Характер стуков кривошипно-шатунного механизма, ГРМ, топливной аппаратуры.

Плунжер — вытеснитель цилиндрической формы, длина которого намного больше диаметра.

В отличие от поршня уплотнитель располагается на цилиндре и при совершении плунжером возвратно-поступательного движения движется по поверхности плунжера. Плунжеры используются главным образом в гидравлических аксиально-плунжерных, радиально-плунжерных гидромашинах, а также в плунжерных насосах. Также в системах подачи топлива дизельных двигателей (топливные насосы высокого давления) получили распространение плунжерные пары.

Плунжерные насосы способны работать при бо́льших давлениях, чем поршневые насосы. Причиной этого является то, что в плунжерах высокая чистота обработки должны быть у внешней цилиндрической поверхности, а у поршневых насосов наиболее важным является обработка внутренней цилиндрической поверхности, что технологически осуществить сложнее.

Точность обработки деталей современных плунжерных и роторно-плунжерных гидромашин столь высока, что зазор между внутренней и внешней цилиндрической поверхностью в плунжерных парах достигает 2-3 мкм.

Давления, которые способны выдерживать плунжерные пары, очень высоки. Так, например, в момент впрыска топлива в дизельных двигателях развиваемое давление в плунжерной паре может достигать 200 МПа.

Также понятие «плунжер» используется в трубопроводной арматуре. В этой области плунжером называется подвижный регулирующий элемент затвора регулирующего клапана, перемещением которого достигается изменение его пропускной способности. В арматуростроении различают игольчатые, тарельчатые и стержневые плунжеры.

Значение слова плунжер

Толковый словарь русского языка. Д.Н. Ушаков

плунжера, м. (англ. plunger) (тех.). Поршень в нагнетательных насосах, имеющий вид длинного цилиндрического стержня, плотно примыкающего к стенкам цилиндра, ныряло.

Новый толково-словообразовательный словарь русского языка, Т. Ф. Ефремова.

м. Поршень в нагнетательных насосах, имеющий вид длинного цилиндрического стержня, плотно примыкающего к стенкам цилиндра.

Энциклопедический словарь, 1998 г.

ПЛУНЖЕР (англ. plunger, от plunge — нырять) поршень, имеющий длину, значительно превышающую диаметр; деталь плунжерных насосов, золотников, гидравлических цилиндров и т.п.

Большая Советская Энциклопедия

(англ. plunger, от plunge ≈ нырять, погружаться), скалка, ныряло, поршень с гладкой образующей поверхностью или с кольцевыми канавками, имеющий длину, значительно превышающую диаметр. Применяется главным образом в гидравлических машинах. П. ≈ деталь насосов, гидравлических прессов, гидравлических подъёмников, золотников гидропривода, а также многоступенчатых газовых компрессоров.

насос водонасосной станции В отличие от поршня уплотнитель располагается на цилиндре и при совершении плунжером возвратно-поступательного движения движется по поверхности плунжера. Плунжеры используются главным образом в гидравлических аксиально-плунжерных , радиально-плунжерных гидромашинах , а также в плунжерных насосах . Также в системах подачи топлива дизельных двигателей получили распространение плунжерные пары.

Плунжерные насосы способны работать при бо́льших давлениях, чем поршневые насосы. Причиной этого является то, что у плунжеров высокая чистота обработки должна присутствовать со стороны внешней цилиндрической поверхности, а у поршневых насосов большее значение имеет более точная обработка внутренней поверхности цилиндра, что технологически осуществить сложнее.

Объём вытесняемой среды напрямую зависит от длины хода плунжера. С помощью изменения этой характеристики насоса происходит регулировка его подачи в промежуток времени.

Точность обработки деталей современных плунжерных и роторно-плунжерных гидромашин столь высока, что зазор между внутренней и внешней цилиндрической поверхностью в плунжерных парах достигает 2-3 мкм.

Давления, которые способны выдерживать плунжерные пары, очень высоки. Так, например, в момент впрыска топлива в дизельных двигателях развиваемое давление в плунжерной паре может достигать 200 МПа.

Также понятие «плунжер» используется в трубопроводной арматуре . В этой области плунжером называется подвижный регулирующий элемент затвора регулирующего клапана , перемещением которого достигается изменение его пропускной способности . В арматуростроении различают игольчатые, тарельчатые и стержневые плунжеры.

Примеры употребления слова плунжер в литературе.

Он прижал ее к себе, а женщина нажала на плунжер, который держала в правой руке.

Если из-за повреждения баллонов или разрыва трубки начнет уходить воздух, нажми нижний плунжер на поясе.

Затем он выкинул отходы производства — изрезанный плунжер, гильзу и вынутую из пола пулю.

Я ввел иглу, нажал на плунжер и через несколько секунд ее тело расслабилось, голова поникла, и она вытянулась на столе.

Я медленно нажимал на плунжер, и тут вновь подал голос ее хозяин: — Инъекции-то ваши штука дорогая.

Он перехватил в левую руку штурвал, дотянулся правой до рукоятки аварийного насоса, плунжера, два-три раза качнул его, как бы начав работать лучковой пилой и заново осознавая пустоту штурманского кресла.

Не было даже личной вовлеченности в происходящее — словно он чистил плунжером засорившийся унитаз.

Транслитерация: plunjer Задом наперед читается как: режнулп Плунжер состоит из 7 букв

Типы топливных насосов высокого давления

Существует три типа ТНВД, они имеют разное устройство, но одно предназначение:

• рядный;
• распределительный;
• магистральный.

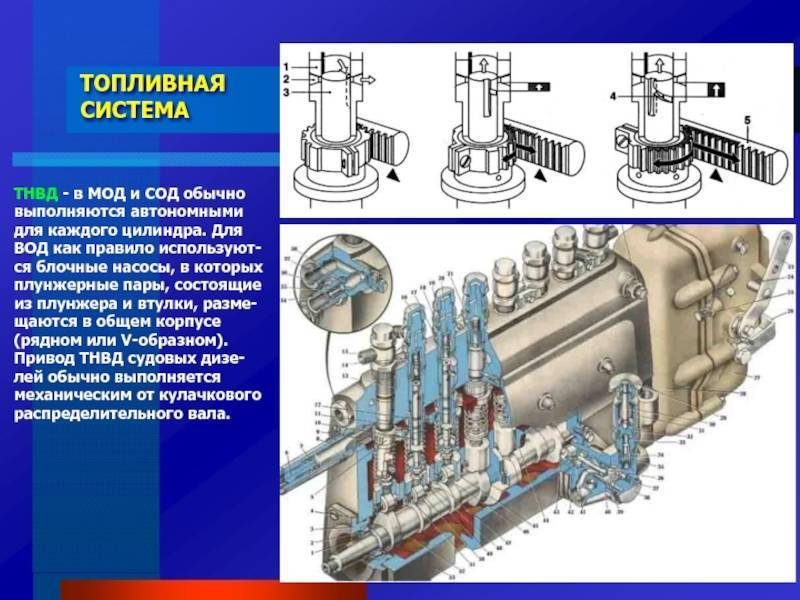

В первом из них, топливо в каждый цилиндр нагнетает отдельная плунжерная пара, соответственно, количество пар равно количеству цилиндров. Схема распределительного топливного насоса высокого давления, в значительной мере отличается от схемы рядного. Отличие заключается в том, что горючее нагнетается ко всем цилиндрам посредством одной или нескольких плунжерных пар. Магистральный насос нагнетает топливо в аккумулятор, из которого оно в последствии распределяется по цилиндрам.

В авто с бензиновыми двигателями, с системой непосредственного впрыска, горючее качает электрический топливный насос высокого давления, однако оно (давление) там в разы меньше.

Рядный топливный насос высокого давления

Как уже было сказано, он имеет плунжерные пары по числу цилиндров. Его устройство довольно просто. Пары размещены в корпусе, внутри которого имеются подводные и отводные топливные каналы. В нижней части корпуса находится кулачковый вал с приводом от коленвала, плунжеры постоянно прижимаются к кулачкам пружинами.

Для регулирования количества поступающего топлива, и момента его подачи, применяется либо механический способ, либо электрический (такая схема предполагает наличие управляющей электроники). В первом случае количество подаваемого горючего изменяется поворотом плунжера. Схема очень проста: на нем имеется шестерня, она находится в зацеплении с рейкой, которая, в свою очередь, связана с педалью акселератора. Верхняя поверхность плунжера имеет наклон, благодаря чему изменяется момент закрытия впускного отверстия в цилиндре, а значит, и количество горючего.

Момент подачи топлива нужно менять при изменении величины оборотов коленвала. Для этого на кулачковом валу имеется центробежная муфта, внутри которой расположены грузики. С ростом оборотов они расходятся, и кулачковый вал поворачивается относительно привода. В результате, при повышении оборотов, топливный насос обеспечивает более ранний впрыск, а с уменьшением – более поздний.

Устанавливаются рядные ТНВД на средние и тяжелые грузовики. На легковые автомобили их полностью перестали устанавливать в 2000 году.

Распределительный топливный насос высокого давления

В отличие от топливного насоса рядного, распределительный имеет только одну или две плунжерных пары, которые снабжают топливом все цилиндры. Основные преимущества подобных топливных насосов – меньшая масса и размеры, а также более равномерная подача топлива. Главный минус один – их срок службы намного меньше из-за большой нагруженности, поэтому их применяют только на легковых автомобилях.

Существует три типа распределительных ТНВД:

1. с торцевым кулачковым приводом;
2. с внутренним кулачковым приводом (роторные насосы);
3. с внешним кулачковым приводом.

Устройство первых двух типов насосов обеспечивает им больший срок эксплуатации, по сравнению с последним, ведь силовых нагрузок на узлы приводного вала, от давления топлива, в них нет.

Схема работы распределительного топливного насоса первого типа выглядит следующим образом. Основной элемент – плунжер-распределитель, который, помимо поступательно-возвратного движения, вращается вокруг своей оси, и тем самым нагнетает и распределяет горючее между цилиндрами. В действие он приводится кулачковой шайбой, обегающей по роликам неподвижное кольцо.

Роторная схема предполагает несколько иное устройство распределительного топливного насоса. Условия работы такого насоса несколько отличается от того, как работает ТНВД с торцевым кулачковым приводом. Горючее нагнетается и распределяется, соответственно, двумя противолежащими плунжерами и распределительной головкой. Вращением головки обеспечивается перенаправление топлива к соответствующим цилиндрам.

Магистральный ТНВД

Магистральный топливный насос гонит горючее в топливную рампу и обеспечивает более высокое давление, по сравнению с рядным и распределительным насосами. Схема его работы несколько иная. Топливо может нагнетаться одним, двумя или тремя плунжерами, приводимыми в действие кулачковой шайбой или валом.

Преимущества и недостатки

Поршневой жидкостный насос характеризуется достаточно большим количеством достоинств и недостатков. К плюсам можно отнести:

1. Простота конструкции. Как ранее было отмечено, подобные поршневые насосы были изготовлены еще несколько десятилетий назад и конструктивно они изменились несущественно.
2. Высокая надежность, которую можно связать с простотой механизма и применением высококачественных материалов. Износостойкие материалы могут выдерживать длительное механическое воздействие.
3. Возможность работы с различными носителями. Широкая область применения определена тем, что применяемые материалы не реагируют на воздействие различных химических веществ.

Есть и несколько серьезных недостатков. Примером можно назвать невысокую производительность. Подобные модели в меньшей степени подходят для перекачивания большого количества жидкости. Кроме этого, конструкция не подходит для продолжительной работы, так как активные элементы быстро изнашиваются и теряют свои эксплуатационные характеристики.

В чём отличие поршня от плунжера: достоинства и недостатки.

Ответ будет сразу : размер имеет значение! Да, только геометрические параметры позволяют специалистам проводить черту между поршнями и плунжерами. И черта эта очень расплывчата. А на самом деле вопрос не совсем корректный. Ведь плунжер это поршень! (Смотрите что такое плунжер ) Поршень, у которого L намного больше D. Это скалка, длинная сосиска, колбаска…извините за каламбур.

Нельзя говорить, что наличие уплотнений на цилиндре или на поршне могут быть определяющими в выборе названия. Есть плунжеры разные, с уплотнениями и без них. С уплотнениями на самом плунжере и на цилиндре. Поэтому как говорилось выше, только геометрические параметры определяют название.

Возможно стоит ещё заметить, что в изготовлении плунжеры ограничены своими размерами. Например, диаметр 50 см и длину 4 метра вы наверное не встретите никогда, а вот поршни с диаметрами 0,5 метра и более — это обычное дело. Если делать плунжер, да к тому же ещё и полнотелый, то вес и стоимость такого «ныряла» будет совершенно не пригодной для использования. Также нужно сказать, что при таких диаметрах уплотнения будут играть основную и критическую роль, ибо размеры зазоров между поршнями и цилиндрами не позволят достигать нужной компрессии.

В основном плунжеры используют в гидравлических насосах для получения больших величин давлений. Это связано с возможностью достигать максимального срока службы за счёт простоты и надёжности конструкции на плунжерной основе.

Источник статьи: http://domolov.ru/v-chyom-otlichie-porshnya-ot-plunzhera-dostoinstva-i-nedostatki.html

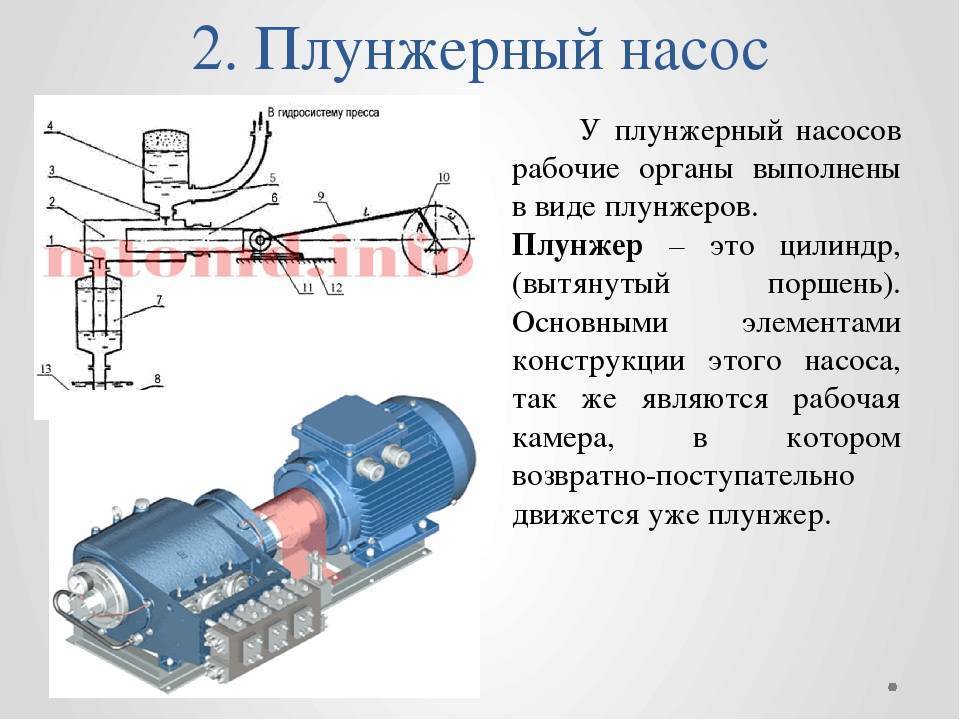

Принцип работы плунжерного насоса

Конструкция плунжерного насоса проста и состоит из клапанов и системы трубопроводов. Пружина помогает производить работу плунжерного клапана, создавая систематическое нагнетание. При работе с высоким давлением есть вероятность пропусков. Во избежание таких нюансов плунжерный насос высокого давления для воды имеет полную герметичность узлов агрегата.

Во время такого движения приводится в движение плунжер (он же поршень) роликовым толкателем. По своему конструкционному устройству плунжер совершает движение в правую сторону, что обуславливает понижение рабочего давления, которое постепенно становится меньше, чем жидкостное давление в трубе всасывания.

Внутреннее устройство плунжерного насоса-дозатора

Открывается всасывающий клапан из-за разности давления, после чего происходит заполнение жидкостью рабочей камеры. При следующем обороте вала, происходит движение плунжера влево и давление в камере становится больше, чем в трубопроводе нагнетания. В связи с этим нагнетательный клапан открывается и происходит выдавливание жидкости из камеры в напорный трубопровод. Весь этот цикл повторяется постоянно за все время работы агрегата.

Например, у насоса дизельного двигателя, создающего повышающий эффект, отсутствуют нагнетательные клапана. Эту важную роль для перекачки и создания давления выполняют форсуночные клапаны.

В аксиально-радиальных насосах эти функции выполняют вращающиеся блоки в рабочих камерах. Аксиально-радиальные установки устроены так, что перекачивание жидкости происходит при вращении этих блоков. Отсутствие клапанов повышает стоимость таких установок, но это позволяет увеличить их надежность и применять в авиации.

Трехплунжерные насосы

Наука и промышленность развиваются и исходя из практики, научных исследований, анализа конструкционных особенностей насосов и т.д., были спроектированы и внедрены в производство малогабаритные унифицированные трехплунжерные насосы.

Трехплунжерный насос — это насос четвертого поколения типа НПГ. От предыдущих поколений эти устройства отличаются диаметром главного элемента (плунжера), гидравлической коробкой и свойствами клапанных узлов системы. Такие системы для повышенного давления обычно имеют базовую комплектацию:

• датчики давления, сигнализации и манометры давления;
• предохранительный клапан;
• запорную или стопорную арматуру;
• фильтр для очистки воды;
• шестерный масляный насос;
• систему для охлаждения жидкости;
• предохранительный клапан.

Меры предосторожности при сборке, установке и запуске плунжерного насоса

Если место, где будет установлен плунжерный агрегат будет стационарным, будет целесообразно выбрать для него ровную поверхность. Такое решение позволяет обеспечить плановый осмотр, аварийный ремонт и уход за оборудованием. Поверхности должна быть жесткой и подготовленной к высоким вибрациям, исходящим от установки.

Плунжерная пара ТНВД

Одним из основных и самых сложных узлов дизельного двигателя является топливный насос высокого давления (ТНВД), агрегат, с помощью которого топливо подается таким образом, чтобы образовывать горючую взвесь, смешанную с воздухом. В свою очередь, самым важным элементом ТНВД является плунжерная пара, с помощью осуществляется подача и распределение топлива.

Плунжерная пара состоит из двух элементов: втулки и самого плунжера (удлиненного поршня, имеющего цилиндрическую форму). При работе ТНВД плунжер движется внутри втулки. Производимые им возвратно-поступательные движения обеспечивают нагнетание, а затем всасывание топлива. Плунжерная пара ТНВД имеет специальные отверстия на втулке — через них осуществляется подача топлива для нагнетания. Сам плунжер выполняет функцию золотника, с помощью которого регулируется количество подаваемого топлива.

Таким образом, плунжерная пара служит для того, чтобы отмерить точное количество топлива для подачи в цилиндр двигателя. Кроме того, с помощью плунжерной пары ТНВД обеспечивает подачу топлива под нужным давлением в определенный момент. Для того, чтобы обеспечивать качественное решение этих задач при эксплуатации дизельных двигателей, плунжерные пары должны соответствовать ряду требований.

Основное из них — необходимость исключить вероятность протечки топлива. Для этого зазор между плунжером и втулкой делается предельно малым — в пределах от 1 до 3 мкм. Чтобы обеспечить именно такой зазор, каждый плунжер подбирается к втулке индивидуально, после чего выполняется подгонка деталей друг друга.

Кроме того, поверхность втулки и плунжера закаляется до очень высокой твердости так, чтобы обеспечить долговечность такой детали. В итоге втулка и плунжер представляют собой прецизионную пару деталей, которая способна обеспечивать высокое давление впрыска топлива одновременно с подвижностью плунжера во втулке.

Требования к эксплуатации плунжерных пар ТНВД.

Плунжерная пара является тем элементом, который требует особого внимания при эксплуатации дизельного двигателя и, в частности, его топливной системы. Важнейшим требованием со стороны плунжерной пары ТНВД является использование только качественного топлива

Важно исключить вероятность попадания примесей воды, а также микроскопических частиц пыли, могущих содержаться в топливе

Так, при попадании воды в зазор между плунжером и втулкой происходит нарушение целостности защитной смазывающей пленки. В результате плунжерная пара начинает работать без смазки, с увеличенным трением, что может привести к нагреву, заклиниванию, деформации деталей. Кроме того, вода может стать причиной коррозии втулки и плунжера. В этом случае потребуется либо дорогостоящий ремонт, либо замена таких деталей.

При попадании пыли, содержащейся в горючем, плунжерная пара ТНВД также может выйти из строя — в результате заклинивания

Именно поэтому важно пользоваться только качественным топливом, а также своевременно проводить диагностику всех элементов топливной системы дизельного двигателя

В каких случаях плунжерная пара ТНВД требует ремонта или замены?

Существует несколько признаков того, что плунжерная пара вышла из строя. Так, ее неисправность может служить причиной отказа запуска дизельного двигателя. В случае, если после пуска двигатель работает нестабильно, с перебоями, также есть вероятность того, что проблема заключается в плунжерной паре. Неравномерная работа двигателя, его неспособность развить требуемую мощность, наличие постороннего звука при эксплуатации двигателя либо превышение пиковой частоты вращения — во всех этих случаях может потребоваться замена плунжерной пары ТНВД.

Для того, чтобы точно узнать причину неисправности двигателя, необходимо провести диагностику плунжерных пар. С этой целью используется специальное диагностическое оборудование, которое позволяет проверить работоспособность детали, а также выяснить степень ее износа.

В случае необходимости выполняется либо замена, либо ремонт плунжерной пары. Стоит отметить, что восстановление такого элемента требует профессионального использования специального оборудования, которое может привести геометрические размеры втулки и плунжера в исходное состояние.

Регулировки топливного насоса высокого давления

Рис. 3.22. Элементы регулировки ТНВД двигателей 1Y и AAZ: 1 — винт регулировки максимальной частоты вращения; 2 — винт регулировки частоты вращения холостого хода; 3 — стопорный винт регулировки минимальной частоты вращения холостого хода; 4 — стопорный винт регулировки максимальной частоты вращения холостого хода

Регулировка ТНВД доступна для всех дизельных двигателей, кроме модели 1Z. Места регулировок ТНВД показаны на .

Максимальная частота вращения коленчатого вала измеряется с помощью специального тахометра для дизельных двигателей. Данная процедура не рекомендуется для проведения на двигателях, где установлен старый/с неизвестным ресурсом ремень газораспределительного механизма. Чтобы измерить максимальную частоту вращения коленчатого вала, зафиксируйте машину стояночным тормозом, установите рычаг переключения передач в нейтральное положение, прогрейте двигатель и дайте команду помощнику нажать на педаль акселератора «в пол». Предусмотренное производителем значение максимальных оборотов коленчатого вала составляет 5200 мин-1. Во избежание повреждения двигателя, не позволяйте ему работать на максимальной частоте вращения более трех секунд. При необходимости отрегулируйте максимальную частоту вращения, ослабив контргайку и вращая регулировочный винт 1 (см. ). После проведения процедуры регулировки не забудьте зафиксировать контргайку.

Рис. 3.23. Форсунка: 1 — штуцер для сливной магистрали; 2 — регулировочная шайба; 3 — пружина распылителя; 4 — корпус распылителя; 5 — игла распылителя

Ускоренная частота вращения коленчатого вала на холостом ходу. Для проверки ускоренной частоты холостого хода полностью выдвиньте рукоятку холодного пуска и, используя тахометр, убедитесь в том, чтобы частота вращения повысилась до (1050 ± 50) мин-1. При необходимости отрегулируйте ускоренную частоту вращения, ослабив контргайку и вращая винт 4 (см. ).

Проверку начального момента впрыска топлива осуществляйте следующим образом:

— проведите необходимые подготовительные действия: отсоедините аккумуляторную батарею от бортовой сети автомобиля, установите, как описано выше, поршень первого цилиндра в ВМТ, проверьте фазы газораспределения, при необходимости отрегулировав их;

— отверните пробку, расположенную в тыльной части ТНВД, и снимите ее прокладку;

— установите в отверстие пробки стрелочный индикатор (через подходящий переходник) с длиной измерительного стержня 100 мм;

— установив предварительное смещение индикатора примерно 2,5 мм, медленно проворачивайте коленчатый вал за болт крепления его шкива против часовой стрелки;

— остановите коленчатый вал сразу же, как только перемещение стрелки прекратится, и сбросьте индикатор на ноль с предварительным смещением 1,0 мм;

— проверните коленчатый вал по часовой стрелке, чтобы снова установить поршень первого цилиндра в ВМТ;

— считайте показания индикатора и сравните их с данными

— если показания находятся в допустимых пределах, снимите индикатор с ТНВД, вверните и затяните резьбовую пробку, используя новую уплотнительную прокладку;

— если показания выходят за допустимые пределы, выполните регулировку.

Регулировка начального момента впрыска топлива осуществляется следующим образом:

— ослабьте болты крепления ТНВД на переднем и заднем кронштейнах (см. выше, где описаны снятие и установка ТНВД);

— поверните корпус ТНВД так, чтобы достигнуть установочного значения на индикаторе часового типа и затяните болты крепления насоса;

— снимите индикатор часового типа, вверните и установите на место резьбовую пробку, обязательно использовав новую уплотнительную прокладку.
