Неисправность ШРУСа – диагностика, как определить поломку по характерным признакам

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

низкое качество ШРУСов, установка подделок или бракованных запчастей;
отсутствие или плохое качество смазочных материалов;
повреждение пыльника и попадание в механизм абразивного мусора, воды;
агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Проверка люфта ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

несильные рывки при трогании автомобиля или изменении динамики;
люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП. Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

https://youtube.com/watch?v=hUfwcmKm4Ac

Неисправность ШРУСа – диагностика, как определить поломку по характерным признакам

низкое качество ШРУСов, установка подделок или бракованных запчастей;
отсутствие или плохое качество смазочных материалов;
повреждение пыльника и попадание в механизм абразивного мусора, воды;
агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Проверка люфта ШРУСа

Окончательно убедиться в неисправности шарниров, помогут:

несильные рывки при трогании автомобиля или изменении динамики;
люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира

С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить поврежденную деталь

Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона

Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении. Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно. Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Особенности устройства

Каждая полуось снабжена двумя гранатами. Одна внешняя и одна внутренняя. Они различаются устройством и функциональностью:

Внутренняя — передает вращение от коробки передач к полуоси. Угол поворота не более 20 градусов, но допускается смещение в горизонтальной плоскости. Это удлинение или укорочение в нужный момент, компенсирует ход подвески.
Внешняя граната — передает вращение от полуоси к колесу, через его ступицу. Угол поворота имеет 40 градусов, чтобы обеспечить нормальное вращение колеса при поворотах автомобиля. Работает она в более жестких условиях, поэтому ломается чаще внутренней. Способствует поломке, попадание в нее воды и грязи, которых внешним шрусам достается больше.

На легковых машинах применяются в основном трипоидный вариант и шарнир Желпа:

Трипоид надежен и относительно дешев, но угол поворота маленький. Поэтому, он применяется как внутренний шрус. Внутри него ролики, расположенные на трехлучевой вилке. Вращение роликов обеспечивают игольчатые подшипники.
Шарнир Желпа, получил название в честь придумавшего его механика. Он имеет больший угол поворота, поэтому применяется как внешний шрус. В гранате 6 шариков, расположенных в отверстиях сепаратора. Сам сепаратор, находится между корпусом и обоймой. Передвижение шариков в канавках внутренней обоймы и вращение их внутри корпуса, позволяет изменять угол ведущей и ведомой осей в широком диапазоне.

Как проверить ШРУС?

Первый способ. Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего «граната» постепенно выходит из строя, или уже требует замены. Прислушайтесь с какой стороны хрустит ШРУС и готовьтесь к его замене.

Второй способ. Поднимаем машину на подъемнике или вывешиваем переднее колесо (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт. Люфта быть не должно, ну разве что минимальный.

Третий способ. Вывешиваем «передок» или поднимаем машину на подъемнике. Включаем первую передачу или включаем «D». Если ШРУС неисправен, во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену «гранаты» лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

Владельцы переднеприводных и полноприводных автомобилей не понаслышке знакомы с проблемами ШРУСов. Расшифровываются ШРУСы как шарниры равных угловых скоростей, в народе их называют «гранаты». Сегодня мы научимся находить признаки износа внутреннего ШРУСа. И если опасения подтвердятся, то придется делать замену ШРУСов.

Считается, что гранаты сделаны из высокопрочных материалов, поэтому служат очень долго и хлопот не доставляют, но на деле дела обстоят по-другому и признаки неисправности внутреннего ШРУСа могут появляться даже на автомобилях с небольшим пробегом.

По этим причинам ШРУСы изнашиваются раньше положенного времени:

быстрая езда по плохим дорогам;
испорченный пыльник, через который попадает в ШРУС вода и грязь;
бракованные ШРУСы или подделки изнашиваются быстрее оригинальных запчастей;
нехватка смазки в ШРУСе.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

Преодолеть неравномерность передачи вращения колеса;
Снять вибрацию;
Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

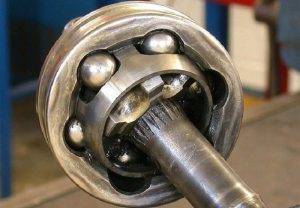

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
Кулак и корпус разделены подшипниками, удерживающими сепаратор;
Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Это интересно: Рабочий цилиндр сцепления — замена и ремонт своими руками

Характеристики трипоидов

За счет того, что в конструкции используются игольчатые подшипники, такие механизмы имеют очень высокую стойкость к износу. Также значительно снижены потери на трение элементов между собой в узле. Трипоидный ШРУС 2110 может изгибаться на угол до 18 градусов. Что касается максимального осевого перемещения, то этот показатель составляет до 55 миллиметров. Механизм способен компенсировать вибрацию двигателя и коробки передач на более чем 60%. Особенность детали еще и в том, что она не может выйти из строя в один момент, оставив машину без возможности дальнейшего движения

Это важно для любителей внедорожной езды и трофи-рейдов. Даже несмотря на хрустящие звуки и вибрации, деталь в аварийном состоянии даст возможность доехать до СТО

Как устроена «граната»

По принципу действия ШРУС похож на всем известный кардан. Однако такой привод намного более сложен и совершенен.

Дело в том, что карданная передача передаёт крутящий момент несинхронно (один вал вращается равномерно, а другой нет), при этом значительный угол скрещивания сильно затруднён. ШРУСы же безболезненно переваривают углы поворота до 70 градусов относительно оси и обладают при этом огромным ресурсом.

Широким распространением шарниры равных угловых скоростей обязаны популярным ныне переднеприводным автомобилям, а также распространению независимой подвески. Однако впервые созданием этой детали инженеры плотно занялись добрую сотню лет назад.

Конструкция ШРУСов может сильно различаться в зависимости от производителя автомобиля и конкретной модели. Однако принципиальной разницы в работе этой системы нет. С одной стороны вал привода соединяется со ступичным подшипником, а с другой — с дифференциалом, что позволяет передавать крутящий момент от двигателя на ведущие колёса. Наружный ШРУС состоит из обоймы и корпуса, в которых имеются канавки. По ним, в свою очередь, ходят шарики, жёстко соединяющие составные части друг с другом. Наружная «граната» должна передавать крутящий момент без потерь под любыми возможными углами. Внутренний шарнир намного менее подвижен и может поворачиваться лишь на угол до 20 градусов. Как правило, он представляет собой трипоид с роликами на подшипниках, которые ходят по канавкам в ответном стакане. Эта «граната» предназначена, в первую очередь, для компенсации ходов подвески и обеспечения неразрывности вала.

Поскольку ШРУСы относятся к силовым и достаточно нагруженным деталям, они нуждаются в смазке и защите от внешнего воздействия окружающей среды. Для этого вся конструкция закрывается герметичным пыльником (резиновым или пластиковым), набитым смазкой и удерживаемым на валах хомутами. Именно от качества пыльника и его целостности напрямую зависит срок службы «гранат», которые работают в практически никак иначе не защищённых от осадков и дорожной грязи местах.

Состав смазки для современных шарниров

Чаще всего эти продукты изготавливаются на основе минеральных масел и дополнительно содержат дисульфид молибдена как антифрикционную присадку. Такая смазка имеет черный цвет, и поэтому многие путают ее с графитовыми смазочными материалами, которые для ШРУСов категорически не подходят. Обыкновенный «Литол-24» имеет слабые антифрикционные характеристики и тоже не походит для шарниров.

Трипоидный ШРУС ВАЗ 2110 и других моделей авто рекомендуют смазывать специальными продуктами на основе бария. Отличие их – это более широкие диапазоны температур, в которых смазка может работать без потери характеристик. Так, она не теряет своих качеств при температурах от -30 до +160 градусов.

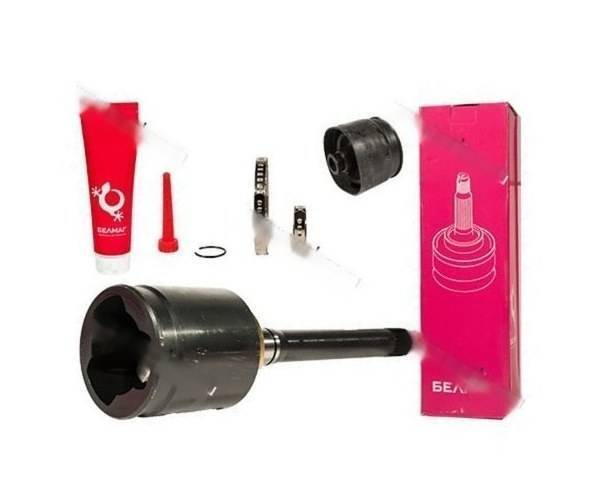

Замена неисправного ШРУСа

Поскольку ремонт изношенного ШРУСА, не считая замены пыльника и смазки, практически невозможен, речь почти всегда идет о его замене. И как мы уже говорили, замена гранаты, задача достаточно сложная и трудоемкая, а потому, ее лучше доверить профессионалу. Здесь нужны специальные съемники, ключи, а так же навыки и умения. Придется снимать ступицу, что само по себе, задача не так чтобы легкая. Что касается замены внутреннего ШРУСа, то она еще сложнее. Поэтому, самодеятельность в таких делах, абсолютно не приветствуется. Будет лучше, если вы более часто станете проверять состояние пыльников. В общем-то, даже замена пыльника процедура отнюдь не на пять минут.

голоса

Рейтинг статьи

Как сберечь трипоид ШРУСа

Одной из проблем ШРУСа является его несовершенный смазочный механизм. Он фактически представляет собой пыльник, в котором хранится смазка. Учитывая уязвимость этого резинового или пластикового изделия при контакте с препятствиями на дороге, возникает опасность попадания в него и соответственно в трипоид пыли и грязи. Это неизбежно приводит к преждевременному износу механизма.

Этот вопрос нельзя пускать на самотек. При обнаружении свежего повреждения пыльника шарнир следует снять и промыть. После чего поставить новый и заполнив специальной смазкой. Проверив правый пыльник, проделать такую же процедуру с левым. Смазка для трипоидного ШРУСа должна обладать особыми качествами. Она должна предупреждать разрушение трипоида вследствие резких нагрузок на шарнир при начале движения машины, преодоления подъемов, крутых поворотах.

Если такой материал не обладает нужными характеристиками, механизм быстро изнашивается и выходит из строя. Например, применение смазки, содержащей графит категорически недопустимо. Для смазывания трипоидных ШРУСов, кроме тех, что имеют игольчатые подшипники, необходима черная пластичная смазка, которая содержит 3-5 процентов дисульфида молибдена. Она должна иметь нужную консистенцию, чтобы полностью заполнить весь узел.

Поддержание шарниров равных угловых скоростей – важное дело для обеспечения надежной работы трансмиссии. Чтобы не оказываться в сложном положении, стоит сделать правилом периодические осмотры пыльников и своевременную их замену со смазкой шарнира. При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене

При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене.

Симптомы неполадок

Если во время эксплуатации автомобиля Нива появились следующие признаки неисправности, то необходимо провести дополнительную диагностику:

во время движения на повороте из передней части авто доносится характерный хрустящий звук, как будто при работе стальные шарики задевают за корпус;
то же, только вместо хруста слышен стук, он может пропадать при прямолинейном движении;
постоянный хруст, не исчезающий при езде по прямой, говорит об износе внутренней гранаты.

Помните, что после появления подобных шумов с одной стороны или с обеих сразу затягивать с ремонтом нельзя. Иначе неисправный ШРУС может наделать много бед прямо на ходу. Чтобы убедиться в поломке гранаты, можно ее проверить 2 способами:

Выберите ровную площадку, чтобы хватило места для разворота Нивы. Сделайте по ней несколько кругов за и против часовой стрелки, вывернув рулевое колесо до упора. Внимательно прислушайтесь к возникающим звукам. Если они похожи на хруст, переходите ко 2 части диагностики.
Установите машину над смотровой ямой и проверьте наличие люфта во всех 4 узлах вручную, раскачивая и поворачивая полуось в разных направлениях. Изношенный шарнир сразу даст о себе знать.
