Что такое разминусовка двигателя

Содержание

Как проверить массу на автомобиле

Лада 2101 ОХРА ЗОЛОТАЯ Бортжурнал Панель приборов ВАЗ 2106 и хром ништяки На самом деле только небольшая группа автомобилистов уделяет этому вопросу достаточно внимания. Остальные же начинают об этом задумываться, когда при включении вентилятора охлаждения или фар головного света начинают проседать обороты двигателя или при включении обогрева заднего стекла двигатель начинает труситься, передавая вибрацию по всему кузову.

Но даже на этом этапе многие ограничиваются банальным осмотром и подтягиванием гаек подключения масс на двигателе и кузове. Всё прикручено — значит всё в порядке.

Затем начинаются дергания автомобиля без всяких видимых причин, зависания оборотов холостого хода, пропуски воспламенения, глюки охранной системы и так дальше по накатанной, вплоть до отказа стартера в самый неподходящий момент. Но даже здесь многие не пойдут проверять массы, а побегут в магазин за новым стартером. Ведь провод на стартер целый и напряжение имеется, а он, редиска, не крутит.

Замена стартера, естественно, не помогает. В итоге следом в утилизацию идёт вполне ещё живой аккумулятор и ситуация, вроде, улучшилась, но через пару дней снова отказ стартера и начинаешь уже верить в домовых и в потусторонние силы, которым больше делать нечего, как наводить порчу на чужой автомобиль.

Но, благо разум побеждает и вспоминается совет хорошего человека — проверить массы.

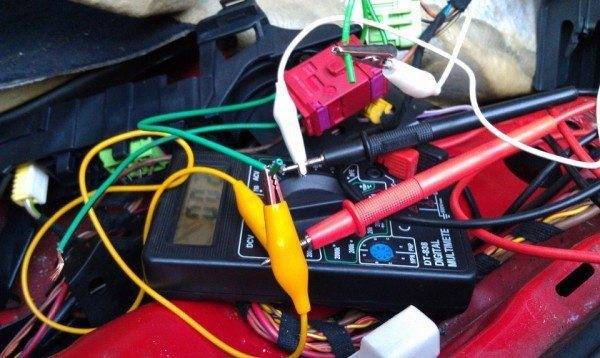

Опять же, что тут сложного. Необходимо проверить сопротивление от двигателя до кузова.

Особенности автомобильной электропроводки

И действительно, все эти жгуты проводки, опоясывающие автомобиль сверху-донизу, выполняют единственную задачу – обеспечить бесперебойную передачу электрических импульсов между компонентами той или иной системы . И если один из проводов имеет плохой контакт, или еще хуже – сгорела или окислилась клемма, то работа цепи нарушится или же и вовсе откажет.

Заменить – просто, сложнее найти место обрыва или короткого замыкания своими руками, особенно если не знать, как это сделать.

В данной статье мы постараемся ответить на многие вопросы, включая и:

  • как прозвонить проводку в машине для поиска неисправности;
  • как правильно починить исполнительный механизм;
  • как восстановить плохой контакт;
  • как решить другие проблемы, связанные с электрооборудованием.

Что такое разминусовка двигателя

Что под капотом

В подкапотном пространстве встречается множество проводов, выполняющих самые разнообразные функции:

  1. передающие импульсы высокого напряжения от источника тока (генератора или АКБ) в цилиндры двигателя;
  2. передающие данные от всевозможных датчиков;
  3. обеспечивающие непрерывную работу системы подачи топлива, осветительных приборов и т.п.

Что такое разминусовка двигателя

Что в салоне

Внутри автомобиля, предназначенного для водителя и его пассажиров, проводов даже больше, поскольку здесь расположены:

  1. Органы управления автомобильными системами:
    • управление внешними осветительными приборами (освещением дорожного полотна, сигналами маневрирования и задними стоп-сигналами);
  2. управление звуковыми устройствами;
  3. управление АКПП;
  4. управление электронными помощниками (круиз-контроль, автоматические стеклоочистители, навигационная система);
  5. Контрольные приборы и датчики;
  6. Системы активной безопасности:
    • электроприводы ремней безопасности;
  7. механизмы подушек безопасности водителя и переднего пассажира;
  8. Функции комфорта:
    • кондиционер;
  9. стеклоподъемники;
  10. музыкальная аппаратура;
  11. системы подогрева стекол, зеркал, кресел и т.п.

Что такое разминусовка двигателя

Признаки плохого контакта «массы» KIA Rio 3. Проверяем и устраняем самостоятельно!

В процессе эксплуатации КИА Рио 3 и 4 поколений у многих владельцев появляется весьма распространённая проблема, плохая «масса» кузова или двигателя. В результате высокого сопротивления контактов могут начаться проблемы с электропроводкой автомобиля, появится нестабильность работы двигателя, вплоть до проблем с запуском. Причин плохой «массы» (плохого контакта) у КИА Рио может быть несколько: – коррозия проводов или клемм (на кузове и аккумуляторе);

– коррозия места крепления клемм к кузову (ржавчина, краска на болтах и резьбе);

– обрыв одного из проводов «массы».

Что такое разминусовка двигателя
Обрыв косы 918604L200 из-за неправильной установки

Признаки плохой «массы» кузова и двигателя

Для многих плохая «масса» кузова или двигателя начинает проявляться странностями при эксплуатации вашей Rio, например, внезапно севшим аккумулятором из-за неполного заряда или неустойчивый холостой ход. Проблема может появится только при определённых условиях, при влажной погоде или в зимний период. Вот несколько признаков плохого контакта массы автомобиля:

  • Увеличение расхода топлива
  • Неравномерность работы двигателя
  • Проблемы с запуском двигателя, особенно в зимней период, когда нужны более высокие токи запуска
  • Неверная работа датчиков
  • Неполная зарядка аккумулятора
  • Неисправность электроприборов и выход из строя предохранителей
  • и другие

Как проверить качество «массы»?

Любую проверку стоит начать с внешнего осмотра и убедится, что провода не оборваны. Проверяем три основных косы: провод от клеммы аккумуляторной батареи на кузов, провод массы между двигателем и правым «стаканом», между коробкой передач и кузовом (находится под корпусом воздушного фильтра двигателя). Если все внешних повреждений нет, необходимо взять мультиметр и замерить сопротивления. Замеры производим между «-» клеммой аккумулятора и кузовом, двигателем, в диапазоне до 200 Ом.

Показания мультиметра должны быть в пределах 1-2 Ом, а желательно меньше

Важно не только сопротивление в конкретный момент, но и то что бы хороший контакт был постоянно в независимости от погоды и времени года. Такого рода неисправности необходимо искать с помощью более сложного оборудования, например, автомобильного осциллографа

Теперь проверяем соединения, болты должны быть хорошо прикручены к кузову и не должны болтаться. Крепления клемм к кузову должны быть без ржавчины, а сами клемма без окислов, их состояние сильно влияет на качество контактов.

Что делать если «масса» двигателя плохая?

Что такое разминусовка двигателя
Ржавые болты крепления косы массы

В статье приведены только основные косы «массы», установленные в KIA Rio 2011, 2012, 2013, 2014, 2015, 2021, 2017 годов выпуска, но не стоит забывать, что многие другие системы и агрегаты соединены с «массой» своими индивидуальными проводами.

Что такое «плюс» и «минус» в электричестве

Электроэнергия приходит в дом по проводам, протянутым от подстанции, которая получает энергию от источника, вырабатывающей ее (гидро-, тепло-, атомной электростанции). В зависимости от необходимого потребления мощности, различают вольтаж. Для крупных промышленных предприятий используют ток в 1000В, любая многоэтажка потребляет много энергии, для работы лифта необходимо 380В, а в квартирах – 220В.

Что такое разминусовка двигателя
Схема подводки электричества к дому

Иногда, в частных домах может быть использовано напряжение в 380В, если потребление довольно высокое и требует большой мощности. Для таких домов используют кабель в 5 жил (5 проводников). Эту сеть называют трехфазной, где 3 жилы-фазы разветвляются на потребителей, 1 жила – нулевая и 1 жила — заземляющая.

Что такое разминусовка двигателя
Трехфазный кабель

Важно! Электрический ток всегда движется в одном направлении и для правильной работы ему нужен замкнутый круг. В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление

Популярные статьи  Почему на автомате не переключаются передачи: причина неисправности и методы устранения

В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»).

Итак, обычный электрический кабель для однофазной сети имеет 2 или 3 жилы:

  • Фаза («плюс») — провод, по которому напряжение приходит к электроприбору. Это энергия, на которой работают все электроприборы, освещение.
  • Ноль («минус») — провод, по которому ток возвращается. Также, ноль выравнивает фазное напряжение.
  • Заземление – нужно для защиты человека от удара электротоком, при повреждении изоляции или неисправности электроприбора.

Вам это будет интересно Определение плюса и минуса в электротехнике

Что такое разминусовка двигателя
Однофазный провод

Соединять «плюс» с «минусом» нельзя, произойдет короткое замыкание, что приведет к отсечению электричества автоматическим выключателем или выбиванию пробок.

Важно! Автоматический выключатель не сработает при неисправном электроприборе и потребителя ударит током. Чтобы этого не произошло, используют заземление. Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током

Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током.

Для чего делают разминусовку

В процессе эксплуатации авто можно столкнуться с тем, что электрическая бортовая сеть в буквальном смысле слова «проседает», особенно в моменты пиковых нагрузок (одновременное включение габаритов, ближнего и дальнего света фар, различных обогревов зеркал и стекол параллельно использованию климатической установки, электрических стеклоподъемников, мощной акустики и других устройств).

Также «провалы» в напряжении могут наблюдаться и без видимых причин, влияя на стабильность работы ДВС, его системы зажигания, ЭБУ, датчиков, сервоприводов и других электроустройств. Подобное может происходить в том случае, если в месте штатного крепления минусовой клеммы к кузову произошло окисление, контакт разрушился или появилась коррозия. Автомобильная электрическая сеть закономерно начинает работать нестабильно.

С учетом вышесказанного вопрос разминусовки двигателя зачастую поднимается в двух основных случаях: при необходимости альтернативной установки минусовой клеммы на кузов автомобиля в целях устранения поломки, а также для доработок и тюнинга двигателя.

В первом случае дополнительная разминусовка мотора зачастую необходима по причине того, что кузов автомобиля старый, штатное место крепления массы пришло в негодность и т.п. Касательно улучшений и тюнинга, бытует мнение о том, что дополнительная разминусовка позволяет более равномерно распределить электричество в бортовой сети транспортного средства сравнительно с использованием штатной минусовой клеммы.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

  1. Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.

Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

  1. Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
  2. Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора – к отрицательному (-) полюсу аккумулятора.
  3. Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.

Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

  1. Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
  2. Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.

Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Дополнительная масса: преимущества

Разминусовка двигателя в целях усовершенствования имеет как сторонников, так и противников данного способа. Скептики считают данное решение бесполезной тратой времени и средств, ссылаются на то, что штатных решений в автомобиле вполне достаточно, сечения заводских проводов хватает, каждый датчик имеет свой отдельный минус-землю (sensor ground) и т.д.

Главным аргументом среди тех, кто уже реализовал процедуру, является стабильность искрообразования и работы всей системы зажигания в результате максимально эффективной и надежной массы в автомобиле. Также утверждается, что масса становится ровной для всех устройств, потребляющих электричество. Такого равномерного распределения невозможно добиться стандартной массой, даже при условии регулярного очисткой клемм. В списке основных плюсов силовой разминусовки двигателя отмечены:

  • экономия горючего на минимальной отметке от 5-7% и более достигается благодаря тому, что разгружается генератор, сопротивление уменьшается;
  • стартер активнее вращает коленчатый вал при отрицательных температурах в момент запуска;
  • двигатель после разминусовки работает более ровно и плавно;
  • силовая установка лучше откликается на педаль газа;
  • мотор отдает больше мощности;
  • аккумулятор служит дольше, эффективнее дозаряжается от генератора;
  • исчезают вибрации двигателя при включении мощных потребителей (кондиционер, повышение громкости музыки при использовании внешних усилителей и т.д.);

Такая доработка облегчает пуск автомобиля, повышается стабильность оборотов в режиме холостого хода (обороты не плавают). Также отмечено, что головные фары после разминусовки дизельного или бензинового двигателя начинают светить ярче, повышая комфорт и безопасность передвижения в темное время суток. Дополнительно стоить отметить, что после разминусовки минимизируются или полностью исключаются помехи и наводки, музыка с носителя и радио в акустической системе автомобиля начинает воспроизводиться чище. Еще одним плюсом является повышенная безопасность для электрооборудования в том случае, если провод штатной массы оборвется или разрушится его крепление к кузову.

Долго горит лампа давления масла при запуске. Особенно на холодную. Плюс видео

Некоторые из нас с вами, те которые делают ТО своими руками, могут сталкиваться с такой проблемой – после пуска двигателя, на холодную (скажем после ночи), горит лампа давления масла некоторый промежуток времени. Может быть 3, 5, и даже 10 секунд. Почему такое происходит, какие причины? Опасно ли это для автомобиля и в частности для двигателя и что делать? Полезная информация, а также видео версия, читайте, смотрите …

Что в начале хочется сказать – ребята, когда горит лампа давления, это уже не хорошо! Ведь просто так она загораться не может, и должна сразу гаснуть после пуска. ТО есть мотор запустился, лампа погасла и никаких там 3 – 10 секунд быть не должно! ЭТО УЖЕ ОТКЛОНЕНИЕ ОТ НОРМАЛЬНОЙ РАБОТЫ.

Популярные статьи  Оригинальное и поддельное моторное масло: как отличить

Схема комбинации приборов высокой панели ВАЗ 2109 с бортовой системой контроля

Что такое разминусовка двигателя

Комбинации приборов «высокой» панели и «европанели» оборудованы бортовой системой контроля. Такая комбинация приборов включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК).Cхема комбинации приборов ВАЗ 2109 с «высокой» панелью с бортовой системой контроля (выпуск до 1996 г.):

1 — реле-прерыватель контрольной лампы стояночного тормоза2 — тахометр со стабилизатором напряжения3 — лампа освещения комбинации приборов4 — указатель температуры5 — блок управления БСК6 — указатель уровня топлива7 — резистор 50 Ом, 5 Вт8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности9 — контрольная лампа дальнего света фар10 — контрольная лампа габаритного света11 — резервная контрольная лампа12 — контрольная лампа не пристегнутых ремней безопасности13 — контрольная лампа левых указателей поворота14 — резистор 470 Ом, 0,25 Вт15 — электронный вольтметр16 — контрольная лампа правых указателей поворота17 — контрольная лампа аварийного давления масла18 — контрольная лампа резерва топлива19 — контрольная лампа воздушной заслонки карбюратора20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива21 — контрольная лампа стояночного тормозаCхема комбинации приборов ВАЗ 2109 с «высокой» панелью с бортовой системой контроля (выпуск после 1996 г.):

1 — тахометр2 — лампа освещения комбинации приборов3 — указатель температуры4 — блок управления БСК5 — указатель уровня топлива6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности7 — контрольная лампа дальнего света фар8 — контрольная лампа габаритного света9 — резервная контрольная лампа10 — контрольная лампа не пристегнутых ремней безопасности11 — контрольная лампа левых указателей поворота12 — контрольная лампа заряда аккумуляторной батареи13 — контрольная лампа правых указателей поворота14 — контрольная лампа аварийного давления масла15 — контрольная лампа резерва топлива16 — контрольная лампа воздушной заслонки карбюратора17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива18 — контрольная лампа стояночного тормозаВ1 — резистор 91 кОмВ2 — резистор 50 Ом, 5 ВтРаспиновка разъемов комбинации приборов ВАЗ 2109 с бортовой системой контроля

№ штекера Адрес (назначение) штекера
Белый разъем
12345678910111213 Резервный выводРезервный выводК реле ремней безопасностиПредохранитель «5» защиты приборов («+» для воль реле-прерывателя указателей поворота и аварийной сигнализации——К предохранителю «7» защиты ламп внутреннего и наружного освещенияК предохранителю «14» защиты дальнего света левой фарыРезервный выводК датчику уровня топлива (вывод для указателя уровня топлива)К выводу «61»генератораК датчику указателя температуры
Красный разъем
12345678910111213 —Предохранитель «5» защиты приборов («+» для питания приборов)К выводу «К» катушки зажиганияК выключателю освещения приборовК блоку управления системой впрыска топлива—На «массу»К выключателю стояночного тормозаРезервный выводК выключателю контрольной лампы воздушной заслонки карбюратораК датчику уровня топлива (вывод для контрольной лампы резерва топлива)К датчику контрольной лампы давления маслаК выводу «49aR» реле-прерывателя указателей поворота и аварийной сигнализации
9-клеммовой разъем (для БСК)
123456789 Предохранитель «5» защиты приборов («+» питания)К выводу «50» выключателя зажиганияНа «массу»К датчику уровня омывающей жидкостиК датчику уровня маслаК датчику уровня охлаждающей жидкостиК датчику уровня тормозной жидкостиК датчикам износа тормозных накладокК выводу «3» реле контроля исправности ламп

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

  1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
  2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.

Почему важно найти и исправить плохую массу в машине

Плохое заземление двигателя может, в конечном счете, помешать правильной зарядке батареи, правильному получению сигналов от компьютера, вызвать ненормальное свечение фар, вызвать проблемы с запуском и другие неисправности.

Более того, плохое заземление двигателя также может привести к повреждению. Если слишком большой ток попытается найти правильное заземление безуспешно, он выберет легкий путь через компоненты передачи, кабель передачи, трос дросселя, подшипники колеса, что приведет к серьезному повреждению этих и других компонентов.

Всякий раз, когда вы видите признаки электрических неисправностей, проверьте заземление двигателя.

Диагностические тесты, описанные здесь, представляют собой простые процедуры, которые вы можете проводить с помощью цифрового мультиметра. И они сэкономят ваше время и деньги за несколько минут.

Основные цели разминусовки

Многие автовладельцы наверняка неоднократно наблюдали такое явление, как «проседание» бортовой электросети в моменты её наибольшей загрузки, при одновременном подключении нескольких требовательных к потребляемому току приборов (например, климатической системы, мультимедийного центра, электроподогрева сидений). Такие кратковременные сбои таят в себе немало неприятных сюрпризов, вплоть до выхода из строя бортового компьютера.

Но они могут наблюдаться и без видимых и очевидных причин, ухудшая работу силового агрегата, датчиков, системы зажигания, сервоприводов и того же электронного бока управления. Подобные провалы обычно происходят из-за ослабления крепления штатной массы, в случае окисления или разрушения контактов. Стабильность функционирования бортовой электросети в этом случае будет нарушена.

Исправить ситуацию поможет разминусовка двигателя, которая в данном случае окажется тем дополнительным приспособлением, которое в случае проблем с основным возьмёт на себя роль штатного минуса. Как правило, на такой шаг вынуждены идти владельцы откровенно старых авто, кузов которых находится в далёком от идеального состояния.

Что такое разминусовка двигателя

Вторая причина, зачем нужна разминусовка двигателя, хотя и звучит как более экзотичная, на самом деле тоже вполне рациональны: её выполняют апологеты тюнинга силового агрегата. По их мнению, наличие дополнительной массы позволяет снизить нагрузку с бортовой электросети, распределяя её более равномерно по сравнению с применением единственной штатной массы.

Разминусовка

#1 Aleks92

Группа: Пользователи

  • Сообщений: 176
  • 0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

  • Страна:
  • Город Днепропетровск
  • Авто: Opel omega a
  • Наверх
  • Имя или Цитата

#2 nemeckiy

Группа: Пользователи

Возраст: Н/В

  • Имя: K`[f
  • Страна:
  • Город Сумы
  • Авто: иная
  • Наверх
  • Имя или Цитата

#3 Aleks92

Автор темы

Группа: Пользователи

  • Сообщений: 176
  • 0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

  • Страна:
  • Город Днепропетровск
  • Авто: Opel omega a

Сообщение отредактировал Aleks92: 21 Январь 2018 — 21:57

  • Наверх
  • Имя или Цитата

#4 nemeckiy

Группа: Пользователи

Возраст: Н/В

  • Имя: K`[f
  • Страна:
  • Город Сумы
  • Авто: иная

Aleks92 , ещё есть марка, модель, год, мотор.

  • Наверх
  • Имя или Цитата

#5 Aleks92

Автор темы

Группа: Пользователи

  • Сообщений: 176
  • 0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

  • Страна:
  • Город Днепропетровск
  • Авто: Opel omega a
  • Наверх
  • Имя или Цитата

#6 nemeckiy

Группа: Пользователи

Возраст: Н/В

  • Имя: K`[f
  • Страна:
  • Город Сумы
  • Авто: иная
  • Наверх
  • Имя или Цитата

#7 Aleks92

Автор темы

Группа: Пользователи

  • Сообщений: 176
  • 0 благодарностей

Регистрация: 08.10.17

Возраст: Н/В

  • Страна:
  • Город Днепропетровск
  • Авто: Opel omega a
  • Наверх
  • Имя или Цитата

#8 nemeckiy

Группа: Пользователи

Всё об аккумуляторах

Аккумулятор это химический источник тока, для исправной работы которого должны протекать определенные химические процессы. В процессе разряда аккумулятора, серная кислота «прилипает» к отрицательному электроду, образуя нерастворимый сульфат свинца, оставл Очень часто от продавцов в автомагазинах можно услышать рекомендации о гибридных аккумуляторах. Так что же такое гибридный аккумулятор? Гибридный аккумулятор для автомобиля внешне не отличим от других кислотных аккумуляторов, не считая обозначения на этик

Популярные статьи  Прокладки для двигателя: назначение, виды и особенности автомобильных прокладок

Каждый автомобилист рано или поздно начинает интересоваться устройством автомобильного аккумулятора и принципом его работы. Автомобильный аккумулятор служит сердцем любого современного автомобиля — благодаря ему мы запускаем двигатель, слушаем музыку в ма

Масса между двигателем и кузовом

Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП. Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова

Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля

Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.

Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.

Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.

Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.

Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

А вот график после профилактики массы АКБ — двигатель — кузов

Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.

А масса ЭБУ — двигатель имеет еще большее значение, так как напряжения в системе управления двигателем не превышают 5 В. Поэтому это ещё больше стимулирует владельцев автомобилей с системой управления двигателем более серьёзно подходить к вопросу масс, нежели владельцев карбюраторных авто, где напряжение 12 -14 В. Потому что, чем меньше напряжение, тем больше ущерб от потерь в цепи.

В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.

Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.

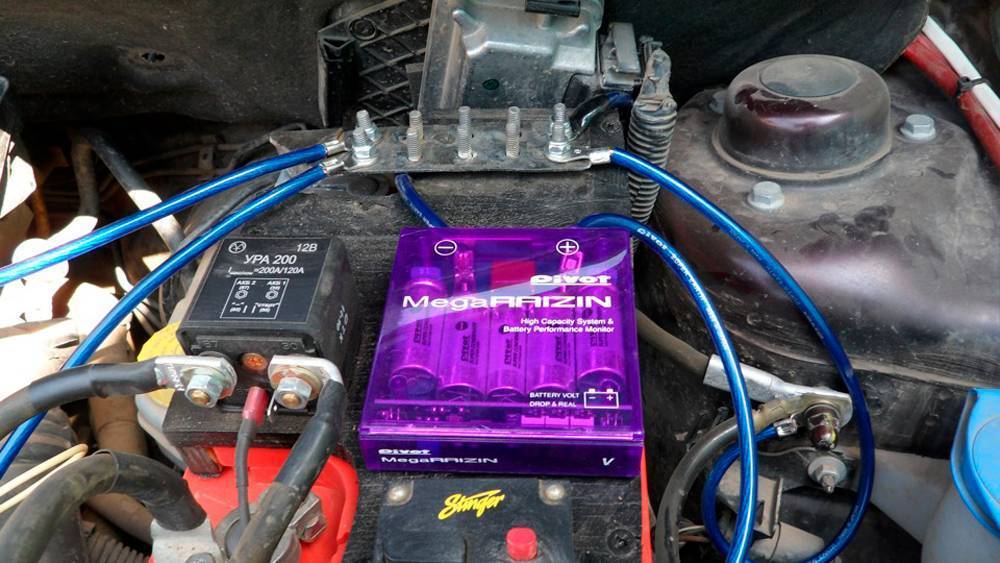

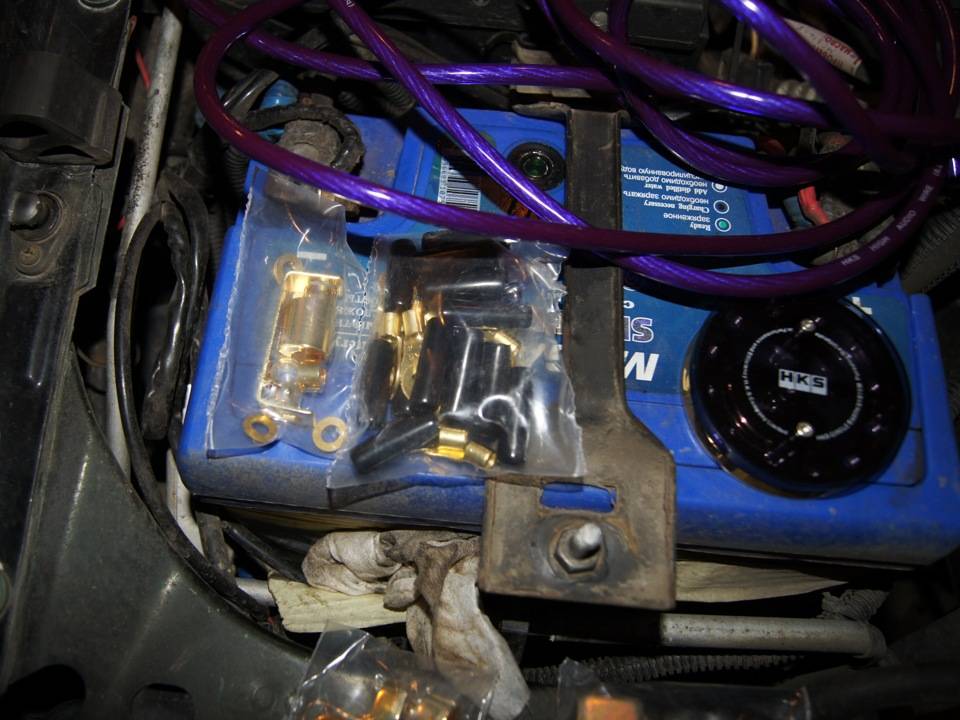

Как самому сделать разминусовку мотора

Процедура подразумевает проведение дополнительных проводов к массе от основных источников потребления тока. Для большинства автомобилей минус проводят от 4-6 источников:

  • минус генератора;
  • масса от стартера;
  • минусовой провод от двигателя (желательно не менее 2 точек);
  • масса коробки передач (при наличии АКПП);
  • минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Провода должны быть гибкими, изготовленными из чистой меди высокого качества с минимальным содержанием примесей. Не рекомендуется использование проводки на основе медных сплавов.
Также провод должен иметь большое сечение

Это необходимо для обеспечения наилучшей проводимости электрического тока.
Дополнительно потребуется обратить внимание на изоляцию проводов. Она должна быть прочной, устойчивой к механическому износу и иметь способность противостоять значительным колебаниям температур (большой нагрев в подкапотном пространстве с последующим остыванием).

Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками. Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля.

https://youtube.com/watch?v=MUmIehk7XBg

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Признаки неисправности или пробоя высоковольтного свечного провода системы зажигания. Как проверить автомобильные бронепровода своими руками.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Как быстро завести двигатель при разряженной АКБ. Особенности и преимущества использования автономного пускозарядного устройства. Советы при выборе бустера.

Условия правильного хранения автомобильного аккумулятора. Снятие, осмотр и подготовка батареи. Как сохранить аккумулятор без регулярной подзарядки.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

С каждым годом количество электрооборудования на автомобиле увеличивается. И хотя благодаря миниатюризации электронных компонент пока ещё удаётся удержать всю эту громаду на 12-вольной бортовой сети, но ситуация в среднесрочной перспективе может стать критической. Но и сегодня очень многое зависит от проводки и, конечно же, от качества массы, которое оказывает самое непосредственное влияние на точность функционирования датчиков, сенсоров, контроллеров и других компонентов электрооборудования.

Что такое разминусовка двигателя

Электрическая масса, как известно, является частью бортовой электросети, соединяя АКБ и кузов транспортного средства, причём последний является условным возвратным сегментом, образующим замкнутую автономную систему.

Это означает, что кузов автомобиля выступает в роли проводника электронов с отрицательным зарядом. Но далеко не всегда возможности штатной массы удовлетворяют возросшим нагрузкам на сеть. Именно поэтому и делают разминусовку двигателя, подключая наиболее мощных потребителей к дополнительной массе.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

Что такое разминусовка двигателя

  • Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
  • На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
  • Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

  • на клапанных гнёздах;
  • на зеркалах цилиндров;
  • на плоскости прилегания блока и головки.

Пару слов об электролите

Главный параметр, который определяет уровень напряжения в аккумуляторной батарее – это плотность электролита, что есть внутри этого устройства.

При разрядке АКБ расходуется кислота, доля которой в этом составе равна 35 — 36%. В результате этого снижается уровень плотности этой жидкости. В процессе зарядки осуществляет обратный процесс: расход воды приводит к образованию кислоты — результатом чего является возрастание плотности электролитического состава.

В стандартном состоянии при 12,7 В плотность данной жидкости в батарее равна 1,27 г/см3. В случае уменьшения любого из этих параметров снижается и другой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
