Сигнализация Старлайн А91: инструкция по эксплуатации и установке

Содержание

Комплектация

Комплектация сигнализации Starline A63 включает узлы:

малогабаритный процессорный модуль;
коммуникатор с элементом питания;
вспомогательный пульт с заранее установленной батарейкой;
резервное реле со штекером для коммутации;
стандартный набор коммутационных кабелей;
антенный блок;
контрольный светодиод;
установочные элементы;
инструкция по монтажу и эксплуатации;
дополнительная документация (гарантийный талон, памятка).

Основной блок сигнализации

Головной блок оснащен корпусом из ударопрочного пластика, имеются отверстия для крепления изделия винтами. Внутри располагается контроллер, управляющий работой комплекса. На боковой поверхности корпуса находятся разъемы для подключения коммутационных кабелей, предусмотрены штекеры для подсоединения модулей расширения. В состав блока встроен датчик температуры салона, на внешней части кожуха наклеена заводская бирка с серийным номером, защитной голограммой и указанием версии программного обеспечения.

Брелок управления автозапуском

В стандартный комплект сигнализации с автозапуском входит коммуникатор с 2-сторонним каналом связи и вспомогательный пульт с упрощенной конфигурацией.

Коммуникатор обладает расширенным функционалом, вспомогательный брелок используется для временного применения в случае поломки или потери основного пульта.

Основной брелок

Коммуникатор оснащен корпусом прямоугольной конфигурации с закругленными углами и кромками. Для питания используется батарейка стандарта ААА, установленная в отдельном отсеке. Для управления оборудованием применяются 4 кнопки, которые нажимаются по отдельности или комплексно. Перечень возможных комбинаций нажатий клавиш приведен в технической документации. Пульт позволяет управлять охранными функциями и работой сирены, в конструкции предусмотрены часы, имеется будильник (который используется при автоматическом пуске мотора).

Дополнительный брелок

Устройство отличается уменьшенными габаритами за счет отсутствия дисплея и приемопередающего блока, передатчик обеспечивает трансляцию сигналов на расстояние до 15 м. Устройство работает от литиевой батареи стандарта CR2450, которая размещена в специальной нише, закрытой крышкой. На пульте находятся 3 клавиши, которые позволяют управлять частью функций системы. Также существует специальная метка, которая используется при установке сигнализации на машины с цифровой шиной и штатной защитой (для реализации режима Super Slave).

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

снять боковые накладки, закрывающие стойки лобового стекла;
разобрать декоративный корпус рулевой колонки;
демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Спряжение охранной системы с брелоком

Как отключить сигнализацию Старлайн А91 кнопкой валет и с помощью какого сочетания клавиш запустить мотор мы уже выяснили. Но перед тем, как давать команды девайсу, его нужно привязать к фирменному брелоку. А делается это следующим образом:

Ключ зажигания вставляется в замок, и прокручивается до положения «включено» (на приборной панели должны загореться характерные индикаторы);
При включенном зажигании последовательно нажимается клавиша «валет» ровно семь раз;
Ключ в замке проворачивается дважды, в разные стороны, чтобы сначала полностью выключить, а затем снова включить зажигание (при повторном включении приборной панели сигнализация должна подать 7 коротких звуковых сигналов);
После того, как прозвучит седьмой сигнал, на брелоке одновременно зажимаются клавиши 2 и 3 (держать их нужно до того момента, пока охранная система не издаст характерный звук);
Выключаем зажигания и вновь его включаем. Если автомобиль подаст световой сигнал в течение 5 раз, то это означает, что привязка брелока завершена и последующие комбинации его кнопок будут осуществлять непосредственное управление девайсом.

Такая же инструкция по спряжению, в паре со схемою подключения сигнализации Старлайн А91 с автозапуском, должна присутствовать в списке комплектующих элементов девайса.

Ну а если таковой не имеется, то воспользоваться можно аналогом, приложенным выше.

Преимущества и недостатки

К преимуществам системы относят:

Расширенный функционал, позволяющий владельцу выбирать необходимые сервисные или охранные опции.
Работа с подачей сигналов или в «тихом» режиме.
Автоматический пуск двигателя позволяет заранее прогреть или охладить салон автомобиля. Комплекс способен работать на автомобилях, оснащенных кнопочной системой запуска силового агрегата.
Передаваемые команды защищены диалоговым кодом, который не позволяет перехватить и расшифровать сигнал.
Настраиваемый брелок с возможностью программирования дополнительных пультов.
Расширенный комплект технической документации, разъясняющей методику установки и настройки.
Возможность расширения комплекса дополнительными сенсорами и модулями.
Универсальность конструкции.
Доступная цена.

Недостатки охранного комплекса:

Неудобные интервалы температуры при автоматическом запуске.
Нет возможности подключения комплекса к цифровой шине и совмещения управления штатной и дополнительной сигнализацией одним брелоком.
Принудительный автозапуск требует манипуляций с 2 клавишами.
Встречаются проблемные компоненты, которые меняются по гарантии.
Хрупкий пластик брелока управления. Кнопки со временем начинают проваливаться внутрь.
Сигнализация относится к бюджетным изделиям. Поэтому в конструкции имеются упрощенные и удешевленные компоненты.

Настройка сигнализации Старлайн А91 на автозапуск по времени

Охранная система обладает функцией настройки удаленного запуска по времени. Данная функция позволяет завести мотор в указанный час, а также прогреть его к приходу владельца. Если первая попытка пуска не удалась, то в следующий раз время работы стартера увеличивается на 0,2 секунды. После четырех неудачных попыток на брелок приходит соответствующее оповещение.

Как выставить время автозапуска

Для того чтобы функция работала корректно, необходимо поставить правильное время на брелоке. После необходимо войти в режим программирования, шесть раз нажав в салоне сервисную кнопку Valet (при выключенном зажигании). После поворота ключа в положение On, автомобиль издаст 6 звуковых сигналов.

Теперь кликаем сервисную кнопку еще три раза, переходя в соответствующий режим программирования. На каждое нажатие машина реагирует звуковым сигналом. После этого в течении десяти секунд на брелоке необходимо нажать нужную кнопку (первая клавиша -каждые два часа, вторая – три часа, третья – четыре часа). Подтверждение процедуры произойдет самостоятельно.

Отключение автозапуска по времени

При необходимости можно отказаться от данной функции. Отключение происходит следующим образом:

длительно (до второго сигнала) нажимается кнопка 3;
курсор перемещается на иконку вентилятора;
деактивация функции осуществляется кратковременным нажатием на вторую кнопку. В подтверждение этого автомобиль три раза моргнет фарами и издаст сигнал.

Запуск двигателя по будильнику

Можно настроить самостоятельный старт двигателя по будильнику. Для этого потребуется сначала настроить данные параметры на самом брелоке. Нажимаем кнопку 3 до проигрывания небольшого мелодичного сигнала. После этого должен замигать параметр часов на пульте. Еще два коротких нажатия позволяют перейти к настройке параметров будильника. Нужные значения выставляются при помощи кликов по клавишам 1 и 2.

Для активации функции автозапуска необходимо последовательно нажать третью и первую клавишу (после этого замигает пиктограмма часов, прозвучит мелодичный звук, а автомобиль отреагирует вспышкой габаритных сигналов). При помощи кнопок 1 или 2 можно выставить необходимый параметр. Затем нажимается еще раз третья кнопка, а после клавиша один (подтверждение активации будильника). Еще одно длительное нажатие третьей кнопки позволяет активировать режим автозапуска по будильнику.

Изменение времени прогрева на Старлайн А91

В зависимости от выбранных настроек, автомобиль может прогреваться 10, 20 или 30 минут. Данный параметр программируется после входа в сервисный режим:

выключаем зажигание и шесть раз нажимаем сервисную кнопку Valet в салоне;
включаем зажигание, слушаем шесть звуковых сигналов от авто;
еще два раза кликается клавиша Valet;
следующий клик кнопок брелка определяет время прогрева (первая клавиша – 10 минут, вторая – 20, третья – 30). Подтверждение команды принимается автоматически, достаточно ничего не нажимать.

Как увеличить время запуска с автозапуска на Starline А91

Бывает так, что машина не заводится в холодных условиях, если стартер работает около секунды (заводские настройки Старлайн А91). В этом случае можно продлить время его работы. Инструкция следующая:

при выключенном зажигании необходимо шесть раз нажать сервисную кнопку Valet для перехода в режим программирования;
после поворота ключа (On) автомобиль моргнет шесть раз габаритами. Затем необходимо нажать клавишу Valet еще девять раз;
нажатие любой кнопки на брелке определяет частоту вращения стартера (первая – 0,8 сек., вторая – 1,4 сек., третья – 2,0 сек). Длительный плюс короткий клик первой кнопки – 3,6 секунды.

Чтобы стартер не крутил при рабочем двигателе необходимо подключить серый с красным провод на тахометр панели для автоматической остановки.

Неисправности автозапуска

Если не работает автозапуск «Старлайн А91», убедитесь в том, что:

На автомобилях с МКПП была выполнена процедура «программной нейтрали», и машина после этого не снималась с охраны (снятие с охраны отключает резервирование автозапуска). Обязательно должен гореть индикатор затянутого ручника.
На экране брелка нет индикации открытой двери или капота (недозакрыты, либо неисправен концевик). Проверьте и устраните неисправность.
Находясь рядом с автомобилем, попробуйте выполнить принудительный автозапуск. Если команда не отрабатывается вовсе (не включается зажигание), проверьте само подключение силовых реле автозапуска, состояние предохранителей. Если зажигание включается, стартер отрабатывает, но запуск не происходит, проверьте работоспособность обходчика иммобилайзера. Если мотор схватывает, но сигнализация отключает зажигание после этого, это означает, что она не распознает факт запуска (не получает тахосигнал, если настроена именно на него, либо нет перехода уровня сигнала от генератора при настройке на «лампу» — зависит от конкретного подключения и требует проверки автоэлектриком).

Старлайн а91 инструкция по эксплуатации брелка

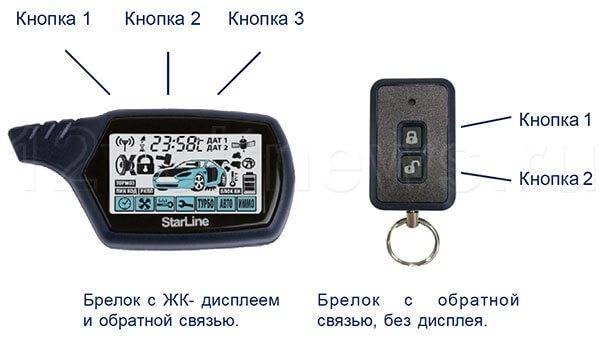

Сигнализация комплектуется двумя брелоками – с обратной связью (с жидкокристаллическим дисплеем) с тремя кнопками и без обратной связи с двумя кнопками.

Брелоки Старлайн А91

Маленький брелок может только ставить и снимать с охраны. Кнопка 1 – постановка, кнопка 2 – снятие. Но в случае тревоги он будет пищать, если сработает какая-либо охранная зона в режиме охраны.

1.1. Продолжительность нажатия кнопок брелков

короткое нажатие – одиночное нажатие одной или нескольких кнопок длительностью не больше пол секунды; длительное нажатие – нажатие и удерживание одной или нескольких кнопок до звукового сигнала брелка; двойное нажатие – нажать кнопку два раза подряд в течение пол секунды; последовательное нажатие – два нажатия одной или разных кнопок. Сначала жмём и удерживаем кнопку до появления звукового сигнала, после чего отпускаем её и жмём на вторую (или эту же) кнопку коротко.

1.2.1. Постановка и снятие со звуком

Для постановки в охрану Старлайн А91 с подтверждающими сигналами сирены коротко нажмите клавишу 1.

Для снятия с охраны со звуком нажмите коротко кнопку 2.

1.2.2. Постановка и снятие без звука

Чтобы отключить звук на сигнализации Старлайн А91 при постановке на охрану надо нажать и удерживать клавишу 1 на брелке до звукового сигнала, после чего отпустить её и снова нажать, но уже коротко.

Чтобы без звука открыть автосигнализацию нажмите на клавишу 2 долго до сигнала брелока, а потом на неё же коротко.

При беззвучном режиме при снятии с охраны и постановке на охрану не будут издаваться сигналы сирены. Но при тревоге она запищит.

1.2.3. Бесшумный режим Старлайн а91

В бесшумном режиме при сработке охранной зоны сирена будет молчать. Вся информация будет отображаться только на брелоке.

Отключим сигнализацию Starline А91

Автомобильная сигнализация Starline A91 распространена за счет бюджетной цены и возможности использования с импортными и отечественными марками машин. Однако нередко владельцы автомобилей попадают в ситуацию, когда Старлайн А91 не открывает двери с брелка. Рассмотрим распространенные проблемы и причины их возникновения.

Сигнализация Старлайн А91 не открывает двери пультом.Основным средством управления сигнализацией является брелок с дисплеем и обратной связью, имеющий диалоговый алгоритм авторизации. Система препятствует попыткам перехвата кода брелока и его дальнейшего использования в целях выключения режима охраны. В том случае, если не работает брелок Старлайн А91, можно воспользоваться дополнительным пультом. Для этого в комплекте есть 2-х кнопочный брелок с обратной связью без дисплея.
Не работает брелок сигнализации Starline А91.При корректном распознавании сигналов с дополнительного пульта причина неисправности кроется в неполадках основного брелока. Это может быть севшая батарейка или пострадавшие от влаги внутренние детали изделия. Вы можете попробовать выяснить самостоятельно, почему брелок не открывает машину со Старлайн А91. Для этого потребуется его разобрать и осмотреть на предмет коррозии. Помните, что самостоятельный ремонт не всегда приводит к желаемому результату.

Охранная система позволяет осуществлять не только дистанционное открытие дверей автомобиля, но и открытие багажника с брелка сигнализации Starline А91. Данное свойство удобно в ситуациях, когда в багажник необходимо загрузить тяжелые и объемные предметы. Как показывает практика, проблемы с открытием багажника Starline A91 – частое явление.

Чтобы выяснить, как открыть багажник на Старлайн А91, следуйте инструкции:

На брелоке следует выполнить нажатие кнопки с номером 2. Данное нажатие должно быть длительным.
После этого следует выполнить краткое нажатие кнопки с номером 1.

После данных действий вопрос, как открыть багажник с брелка Starline A91, должен решиться. В противном случае возвращаемся к выявлению причин. Кроме рассмотренных ранее причин сюда можно отнести ошибку в программировании брелока. Также проблема, как открыть багажник с брелка Старлайн А91, появляется из-за несоответствия прошивок. Не всегда новейшая прошивка будет работать с моделью вашего автомобиля. В некоторых случаях ситуацию спасает переход на более раннюю версию прошивки.

Если открытие багажника Старлайн А91 вызывает у Вас затруднения, обратитесь к специалистам. Поинтересуйтесь благонадежностью компании, предлагающей свои услуги. Доверяя посторонним людям работу с охранной сигнализацией транспортного средства, необходимо убедиться в их надежности. Специалисты нашего сервиса работают на постоянной основе более пяти лет и получают исключительно положительные отзывы. Мастер решит проблему, как отключить сигнализацию Старлайн А91 без брелка. Дополнительные консультации по охранной системе и автомобильным замкам производятся специалистом на месте бесплатно.

Брелок сигнализации не открывает машину с Старлайн А91? Обратитесь в LOCKSERVICE – мастер приедет в любую точку столицы или подмосковного города всего за 15 минут!

Особенности брелока сигнализации

Управление сигнализацией осуществляется максимально просто с помощью брелоков. Так в модели с ЖК-дисплеем применяется курсорный способ выбора необходимых команд. Каждой команде соответствует определенная иконка, которая высвечивается на дисплее. Кроме этого, на дисплее отображается текущее время, температура двигателя и салона автомобиля. В 2-х кнопочном брелоке применяется такой же диалоговый код управления, как и в основном. Но в нем не реализованы функции оповещения. Это брелок предназначен только для управления режимом охраны сигнализации. Более 60 установленных и программируемых функций обеспечивают не только надежную защиту, а и комфорт во время эксплуатации автомобильной сигнализации StarLine A91 Dialog.

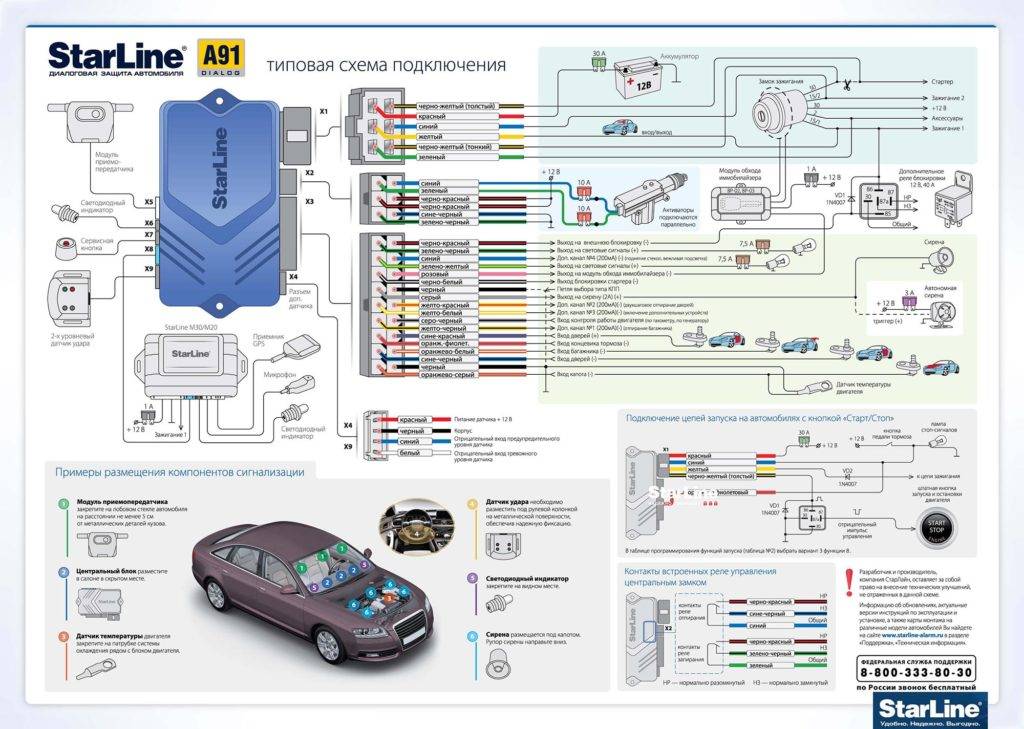

Принципиальная схема подключения Старлайн А91

Производитель Starline A91 снабжает инструкции к своим противоугонным комплексам типовыми схемами подключения. Такая схема подходит для монтажа к электрическим сетям большинства моделей транспортных средств, включая ВАЗ 2112, 2114, 2110, 2107 и Лада Приора. Для некоторых же моделей машин, особенно более старых, возможна необходимость модификации процедуры установки сигнализации.

Разъём центрального модуля противоугонной системы Старлайн А91 Диалог имеет 18 контактов, подключаемых по такой схеме:

для заземления или подсоединения к любому минусовому проводу, а также кузову авто — чёрный;
для подсоединения к габаритным фарам — зелёно-жёлтый и зелёно-чёрный;
для включения электропитания штатной сирены системы — серый;
для подключения концевых переключателей, расположенных в дверях — сине-чёрный;
для подсоединения концевых выключателей, расположенных на капоте, а также находящегося там же датчика температуры двигателя — оранжево-серый;
для подключения концевых переключателей на двери багажника — оранжево-белый;
для соединения с минусовым контактом обходчика иммобилайзера противоугонного комплекса — розовый;
для подключения контроллера генератора, который отвечает за корректную работу функции автоматического запуска двигателя — серо-чёрный;
для соединения системы со стояночным тормозом — оранжево-фиолетовый.

Помимо перечисленных контактов, автовладелец может столкнуться с находящейся на разъёме Starline A91 Dialog Mark 2 петли с кабелем чёрного цвета

Эта петля имеет важное значение только для автомобилей с ручной коробкой передач — в таком случае её необходимо разрезать. В тех случаях, когда сигналку монтируют на транспортное средство с автоматической КПП — её не трогают

Как сбросить настройки сигнализации Starline на брелке

Во всех вышеперечисленных случаях необходимо скинуть все настройки. Для этого потребуется отыскать сервисную кнопку Valet, которая расположена внутри салона. Как правило, ее скрывают от первого взгляда, чтобы злоумышленник не мог до нее добраться. Если вы точно не знаете, где она расположена, стоит проверить:

рулевую колонку и место вблизи нее;
посмотреть внутри бардачка или под перчаточным ящиком;
открыть пепельницу (если она имеется) и посмотреть внутрь;
порой установщики прячут эту кнопку внутри дверных карманов;
место рядом с водительской дверью, на центральном тоннеле;
недалеко от педального узла;
рядом с блоком предохранителей (для этого потребуется снимать декоративную крышку).

Теперь можно приступать к процедуре сброса на заводские настройки. На сигнализации Старлайн А91 она осуществляется следующим образом:

ключ зажигания вставляется в замок и поворачивается в положение On;
после этого осуществляется нажатие сервисной клавиши Валет 10 раз;
теперь необходимо повернуть ключ в положение Off. Машина десять раз моргнет габаритами, а также издаст десять звуковых сигналов, подтверждая успешный переход в режим сброса пользовательских настроек;
еще раз нажимаем кнопку Valet, а автомобиль еще раз издает сигнал;
на брелоке теперь нажимается первая кнопка. Короткая мелодия подтвердит, что операция выполнена успешно, и все параметры возвращены к заводским;
для окончания процедуры нужно повернуть ключ в положение On. Второй способ – ничего не нажимать на протяжении десяти секунд. О том, что выход осуществлен, сообщит сам автомобиль, пять раз включив габариты. Брелок же проиграет короткую мелодию.

Стоит напомнить, что для машин с автозапуском потребуется снова выставлять желаемые значения, а также заново полностью программировать все функции.

Комплектация

Обзор элементов, которые входят в комплект охранной установки Starline Twage или Dialog:

Брелок, позволяющий запрограммировать и настроить работу противоугонной системы. Оборудуется дисплеем, благодаря которому можно упростить управление и обеспечить функционирование двусторонней связи.
Сервисная инструкция Starline A91, в которой указаны основные нюансы касательно монтажа и регулировки параметров.
Руководство по использованию системы.
Аккумуляторная батарейка, предназначенная для монтажа в коммуникатор. Относится к классу устройств ААА.
Запасной коммуникатор. В этом устройстве экрана нет, как и опции двусторонней связи.
Микропроцессорный блок, предназначенный для обработки и выполнения команд, отправляющихся с пульта.
Антенный модуль.
Двухуровневый датчик чувствительности и удара.
Двухсторонний скотч для крепления приемопередатчика при монтаже.
Защитный чехол для установки главного коммуникатора с дисплеем.
Силовой провод для подключения антенного адаптера.
Кабель, предназначенный для подсоединения датчика удара и наклона к микропроцессорному модулю.
Концевой переключатель для монтажа на капот машины.
Сервисная кнопка, предназначенная для экстренного управления сигналкой и входа в аварийный режим.
Температурный датчик. Предназначен для установки на двигатель машины, чтобы можно было завести силовой агрегат авто удаленно в соответствии с определенной температурой.
Основной провод, оборудованный восемнадцатиконтактным разъемом. Предназначен для подключения основных элементов противоугонной установки.
Силовой кабель питания и электроцепей. Необходим для удаленного запуска двигателя машины.
Проводник для подключения к центральному замку автомобиля. Он оборудуется колодкой на 6 контактов.
Диодная лампочка состояния сигналки, используется для контроля системы.

В комплектацию сигнализации входит только один кнопочный переключатель. Остальные выключательные устройства для монтажа на двери и багажный отсек надо докупить отдельно.
