Как устроен и работает топливный фильтр дизельного двигателя

Отличия бензинового и дизельного двигателей

Но перед тем, как перейти к описанию принципа действия и конструкции топливной системы дизельного двигателя, целесообразно перечислить основные различия между двумя самыми распространенными видами силовых агрегатов. К их числу относятся такие:

  1. Механизм работы. В бензиновом двигателе, включая самую востребованную разновидность – инжектор, воспламенение топливовоздушной смеси происходит посредством искры, вырабатываемой свечой, при температуре около 500 градусов, создающейся за счет нагнетания давления. Аналогичный процесс в дизеле осуществляется за счет самовоспламенения, происходящего при более высокой температуре – на уровне 900 градусов. Последняя достигается за счет сжатия исключительно воздуха, поступающего в камеру сгорания, внутри которой затем распыляется дизельное топливо.
  2. КПД. Ключевое отличие, которое выражается в сниженном примерно на 15-20% расходе топлива, характерном для дизеля. В результате – даже с учетом выравнивания стоимости бензина и качественного дизельного топлива, использование рассматриваемого двигателя оказывается заметно экономичнее.
  3. Экологичность. Еще один критерий, который в сегодняшних условиях приобретает особую актуальность. Дизельный ДВС в современной комплектации минимизирует количество вредных выбросов.
  4. Безопасность. Дизельное топливо испаряется медленнее, что в сочетании с отсутствием системы зажигания сводит к минимуму или полностью исключает риск возгорания.
  5. Срок службы. В случае использования качественного горючего дизель намного более долговечен, чем силовой агрегат на бензине.

Приведенный выше перечень содержит преимущества дизельного двигателя над бензиновым. Но можно выделить и несколько недостатков. Главный из них – более сложная конструкция, следствием которой выступают сразу два минуса. Первый – удорожание стоимости, конкретное значение которого зависит от модели ДВС. Второй – высокие требования к качеству и регулярности технического обслуживания транспортного средства, которое предусматривает частую замену фильтров и масла.

Как устроен и работает топливный фильтр дизельного двигателя

Дополнительным недостатком, характерным для российских климатических условий, становится сложность запуска при серьезных отрицательных температурах. Выбор в пользу дизельного или бензинового двигателя зависит от персональных предпочтений будущего владельца автомобиля.

Единственное, что необходимо отметить в завершение раздела – это присутствие весьма внушительного перечня достоинств для каждого из вариантов. Именно благодаря этому дизель широко используется для комплектования самых разных видов транспортных средств и спецтехники.

Порядок замены

Топливный фильтр на Форд Транзит расположен в моторном отсеке с левой стороны над стартером и закреплен перед элементом кузова. Перед снятием необходимо отключить электробензонасос высокого давления, сняв предохранитель на блоке согласно схеме и сняв минусовую клемму аккумулятора. В системах, где в топливной магистрали установлен датчик воды, он также отключается путем снятия клемм или разбирается для последующей установки на новый топливный фильтр.

Перед работой рекомендуется накрыть стартер защитной пленкой, чтобы остатки топлива не попали на его контакты. Далее вам нужно:

  1. Ослабьте хомуты на топливных шлангах, открутите корпус.
  2. Открутите кронштейны от корпуса фильтра.
  3. Снимите фильтр, слейте остатки топлива из трубопроводов.
  4. Установите новый модуль в обратном порядке.

После установки и подсоединения топливопроводов необходимо прокачать систему подачи топлива. Для этого подключить топливный насос, установив на его место предохранитель, включить зажигание, не запуская двигатель на 15-25 секунд; насос должен работать до включения стартера. После этого патрубки и фильтр проверяются на герметичность, и если таковых нет, пускают двигатель на холостых оборотах на 5-10 минут.

Почему опасно использовать «забитый» фильтр на дизеле

Ранее уже не раз было отмечено, что использовать загрязнённый фильтр на дизельном моторе достаточно опасно. Подобные слова не преувеличение, а реальная констатация фактов. Во многом данное явление связано с тем, что:

  • во-первых, топливная система дизеля устроена таким образом, что крайне чувствительна к примесям, имеющимся в горючем;
  • во-вторых, дизельное топливо содержит огромное количество влаги, которая, попав в двигатель, способна не просто в разы сократить его срок службы, но и вовсе – «убить» мотор.

Опираясь на данную информацию, можно составить базовый перечень тех поломок, которые появятся при использовании «забитого» топливофильтра на дизеле. Список таков:

  • поломка топливораспределительного механизма (аналог инжектору и карбюратору на бензиновых моторах);
  • выход из строя топливонасоса, топливопроводов и прочих элементов магистрали, по которой идёт нечистое топливо;
  • неисправность двигателя и его внутренних узлов, которые вызваны детонацией из-за обилия влаги в горючем.

Конструктивные особенности разный модификаций кроссовера

С периодичностью замены топливного фильтра на Reno Duster все ясно, а вот что касается самих изделий, то здесь ситуация достаточно интересная.

Бензиновые версии

На бензиновых 1,6-ти и 2,0-вой версиях используется встроенный фильтр тонкой очистки, и он входит в состав топливного модуля, который в себя также включает топливный насос и сеточный элемент грубой очистки.

Согласно технической документации, замена только одного ФТО не возможна, необходимо менять топливный модуль в сборе (номер по каталогу – 172025090R).

Но поскольку топливный модуль по стоимости значительно превышает обычный фильтр, да и из-за одной составляющей менять весь узел – не целесообразно, автолюбители нашли выход из ситуации.

Фильтры тонкой очистки топлива фирм Nipparts (N1331054) и Zekkert (KF-5463) вполне подходят в качестве изделия для использования взамен оригинального, но с одной поправкой. Производители: первый – Нидерланды, второй – Германия.

Указанные устройства немного меньше по размерам, поэтому при установке их в корпус топливного модуля и посадке насоса в фильтр нужно использовать уплотнители (к примеру, полоски из пластиковых стяжек).

У Reno Duster с 2-литровыми моторами есть одна особенность, касающаяся топливной системы. Многие владельцы этой версии кроссовера в подкапотном пространстве возле правого крыла обнаруживают резервуар, подключенный к топливопроводам, по форме и размерам очень сильно напоминающий выносной фильтр тонкой очистки.

Но указанный резервуар фильтром не является, поскольку в нем отсутствует наполнитель – он пустой. Из-за этого автолюбители называют деталь «пустышкой» и сетуют на то, что автопроизводитель решил сэкономить на установке нормального расходника.

Популярные статьи  Как очистить салон автомобиля от шерсти кота или собаки

По официальной же версии производителя указанный резервуар — вовсе не фильтр, а ресивер, предназначенный для сглаживания пульсации топлива, а сам очистительный элемент располагается в топливном модуле.

Видео — фильтр невидимка.

Одним из вариантов объяснения использования ненужного, по сути, ресивера является внесение изменений в конструкцию авто для унификации деталей.

То есть, изначально предполагалось установить выносной фильтр под капотом, но после от него отказались, отдав предпочтение топливным модулям. В посадочное же место просто установили «пустышку» (назвав ее ресивером), чтобы не пришлось заменять топливные магистрали.

Автовладельцы возмущаются наличием «пустышки», но от нее может быть существенная польза, ведь никто не мешает ее заменить на ФТО. И хоть в каталоге оригинальных запчастей отсутствует выносной фильтр, но вполне можно подобрать аналоги.

Благодаря установке дополнительного выносного элемента повышается уровень очистки топлива (но при этом возрастает нагрузка на насос).

Интересным вариантом является установка и использование выносного фильтра в качестве основного, после того, как элемент, размещенный в топливном модуле, полностью засориться и перестанет выполнять свои функции (при этом очиститель в модуле даже менять не придется, достаточно лишь обеспечить подвод бензина к насосу в обход ФТО).

Дизельные варианты

В дизельный Reno Duster используется топливный фильтр выносного типа. Причем на дорестайлинговых и рестайлинговых моделях они отличаются.

На первых Дастер используется неразборной металлический топливный фильтрующий элемент. Оригинальная запчасть идет в каталоге под индексом 8200813237.

Но данное изделие устанавливается на авто с завода и купить его невозможно. Для замены же можно использовать аналоги – Delphi HDF954 и ASAM 30519.

При подборе ФТО для дизеля также следует учесть наличие датчика воды. На одних фильтрах под него нет посадочного отверстия, на других оно имеется.

На рестайлинговых же версиях уже используется разборной фильтр со сменной очистной кассетой. В такой конструкции замене подлежит только сама кассета. В каталоге оригинальных запчастей она идет под индексом 164037803R.

Помимо оригинальной делали на замену можно подобрать аналоги – Knecht-Mahle (KX 338/26D, он же – 164039594R), BOSCH (F026402825) MANN-FILTER (PU9011 Z KITT).

Выбор

Правильная стратегия выбора топливного фильтра — выполнение рекомендаций производителей автомобиля. Они разработаны с учётом потребностей двигателя. Не стоит экспериментировать, устанавливая неподходящий фильтр лишь по той причине, что он дешёвый.

Некоторые автомобилисты пытаются компенсировать низкое качество очистки частой заменой топливного элемента. Это неправильный подход. Главная задача фильтра — не допустить попадания в топливную аппаратуру и цилиндры посторонних частиц крупнее определённого размера. Тонкость фильтрации — одна из характеристик, которая не изменяется во время эксплуатации. Ни старый, ни новый элемент, который не способен удержать мелкие частицы, не убережёт двигатель от поломки.

Как устроен и работает топливный фильтр дизельного двигателя

Тонкость фильтрации — одна из характеристик фильтра, которая не изменяется во время эксплуатации

Сходные по параметрам фильтры выпускают разные компании. Известные бренды Mann, Knecht (Mahle), Bosch, UFI, Delphi и другие занимают лидирующее положение на рынке, так как производят высококачественную продукцию, которую производители автомобилей устанавливают на новые машины. Для подбора подходящего фильтра используйте онлайн-каталоги. Выбирайте только те модели, в описании которых есть прямая рекомендация для вашего автомобиля.

Фильтры Bosch — одни из самых дешёвых среди известных брендов Mann предлагает самую широкую гамму фильтров различного назначения Delphi — одна из немногих компаний, освоивших производство фильтров для дизельных двигателей Common Rail Knecht-Mahle — престижный немецкий бренд Итальянская компания UFI поставляет фильтры на сборочный конвейер Volkswagen

Рекомендуем: Правильное разведение концентрата антифриза

Периодичность замены фильтра

Автопроизводители рекомендуют на дизеле заменять топливный фильтр через интервал времени, указанный в документах, в случае, когда автовладелец на 100% уверен в качественных свойствах топлива, которое заливалось в бак.

Однако мало кто из водителей может гарантировать этот факт. Поэтому фильтр лучше менять через каждые 20-30 тыс. км, то есть, через одно ТО. Идеальный вариант – замена при каждом техническом обслуживании.

Автодилеры также предупреждают, что при эксплуатации автотранспорта в экстремальных условиях, период замены элемента следует сократить на 30-50%.

К экстремальным условиям относят:

  • повышенную загруженность двигателя,
  • жаркий климат,
  • высокую запыленность воздуха,
  • регулярную транспортировку прицепа либо тяжелых грузов,
  • использование дизтоплива сомнительного качества,
  • экстремальные способы вождения.

Все указанные факторы значительно снижают ресурс топливных фильтров, приводят их к преждевременному износу, в связи с чем, замену приходится производить через меньший период времени.

Внеплановую замену фильтра проводят, если наблюдаются следующие признаки:

  • двигатель работает с перебоями,
  • резко теряется мощность при движении,
  • автомобиль медленно набирает обороты,
  • расход топлива значительно увеличился.

При этих признаках необходимо проверить состояние фильтра. Возможно, причина неполадок в работе машины связана с этим устройством.

Как устроен и работает топливный фильтр дизельного двигателя

К выбору узла тоже необходимо подходить ответственно. Практичнее всего устанавливать качественные фильтры, изготовленные проверенными производителями. При соблюдении этих рекомендаций можно значительно увеличить срок эксплуатации топливной системы и избежать дорогостоящего ремонта.

Лучшие топливные фильтры для дизельных двигателей

Авто с дизельным двигателем чаще сталкиваются с плохим качеством топлива. Дополнительный негативный фактор – низкая устойчивость солярки к морозам: при понижении температуры в топливе вымораживаются парафины, которые забивают фильтрующий элемент

По этим причинам к выбору топливного фильтра для дизеля нужно отнестись с повышенным вниманием. Наша команда изучила особенности и характеристики 7 популярных моделей и советует 3 марки, которые отличаются долговечностью комплектующих и эффективностью защиты от механических примесей

Mann-Filter WK1270

Корпус модели отличается высокой прочностью и невосприимчив к воздействию экстремальных температур. Он обладает антикоррозийным покрытием, что обеспечивает надежную защиту рабочих элементов в любых климатических условиях.

Наружный диаметр очистителя составляет 118 мм, длина — 289 миллиметров. Глубокая резьба служит для надежной фиксации фильтра, а широкие эластичные уплотнения гарантируют плотную посадку и исключают вероятность подтекания топлива.

Достоинства:

  • крепкий корпус, защищенный от коррозии;
  • термостойкость;
  • плотная посадка и герметичность;
  • долговечность.

Недостатки:

высокая цена.

Mann-Filter WK1270 будет полезен при эксплуатации транспортного средства в неблагоприятном климате. Верный выбор для владельцев спецтехники Hitachi, Terex, Doosan, John Deere и др.

MAHLE KX 204 D

Фильтр-патрон одного из наиболее дорогостоящих разработчиков на автомобильном рынке на самом деле оправдывает собственную стоимость. Тут применяют высококачественную бумагу, а технологией складывания исключается контактирование и смятие ребер и при механическом действии. Габариты картриджа 7,1 на 12 см, диаметр внутри цилиндра 19,7 мм. Рассматриваемое устройство предназначается для дизельных автомобилей Opel, Renault и Nissan 2000-2011 годов производства.

Популярные статьи  Тюнинг двигателя Lada Vesta

Плюсы:

  • качественная конструкция;
  • легкий прогон даже загустевшего на морозе дизтоплива без длительного предварительного прогревания;
  • четко выверенная дистанция меж лепестков фильтрующей бумаги.

Минусы:

завышенная стоимость у каждого сменного картриджа.

Knecht KL 581

Модель обладает фильтрующей перегородкой большой площади, что повышает эффективность ее работы и продлевает срок службы. Плотная, равномерная намотка материала предотвращает прохождение крупноразмерных фракций.

При габаритах 151,5х78,8 мм фильтр весит 430 граммов. Стрелочный указатель на одном из пропускных каналов облегчает самостоятельную установку. А три резьбовых отверстия для крепежей гарантируют надежную фиксацию очистителя.

Достоинства:

  • удобная и простая установка;
  • надежная и плотная фиксация;
  • тонкая очистка.

Недостатки:

непрочный корпус.

Knecht KL 581 способен заменить штатный фильтр дизельных автомобилей Citroen, Fiat, Ford, Land Rover, Mitsubishi, Peugeot и др.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Как сделать подогреватель топливного фильтра сепараторной конфигурации дизельного двигателя своими руками: подробная инструкция

Сепаратор помогает отделить от топлива примеси, и не допускает дальнейшего их транспортирования по проточной части. В частности, производится отделение воды из эмульсии. Суть работы заключается в придании горючему центробежных сил – водяная жидкость и твердые частицы оседают в колбе отстойника.

Соорудив подогрев топливного фильтра дизеля своими руками, вода не будет кристаллизоваться, а топливо не загустеет при короткой остановке. Принцип переоборудования заключается в установке свечи накаливания вместо сливного клапана. Без услуг токаря при выполнении этой методики не обойтись.

Схема оснащения свечой накаливания такова:

  • Выточить металлическую втулку, внешний контур которой аналогичен клапану слива.
  • Просверлить центральное отверстие.
  • Нарезать резьбу внутри и снаружи детали. Шаг внешней резьбы должен совпадать со сливной деталью, внутренней – со свечой накаливания.
  • Осуществить сборку полученной единицы со свечкой.
  • Ввинтить полученную конструкцию в корпус сепаратора.
Популярные статьи  КШМ

Формообразование детали-заменителя следует немного скорректировать – на шестиграннике необходимо получить шпильку. Простой способ достичь этого – приварить сбоку болт или винт. Как устроен и работает топливный фильтр дизельного двигателя

  1. Кнопка-выключатель.
  2. Реле на 4 контакта.
  3. Предохранитель.

В завершении подсоединяются клеммы: масса – к втулке, «+» – к свече.

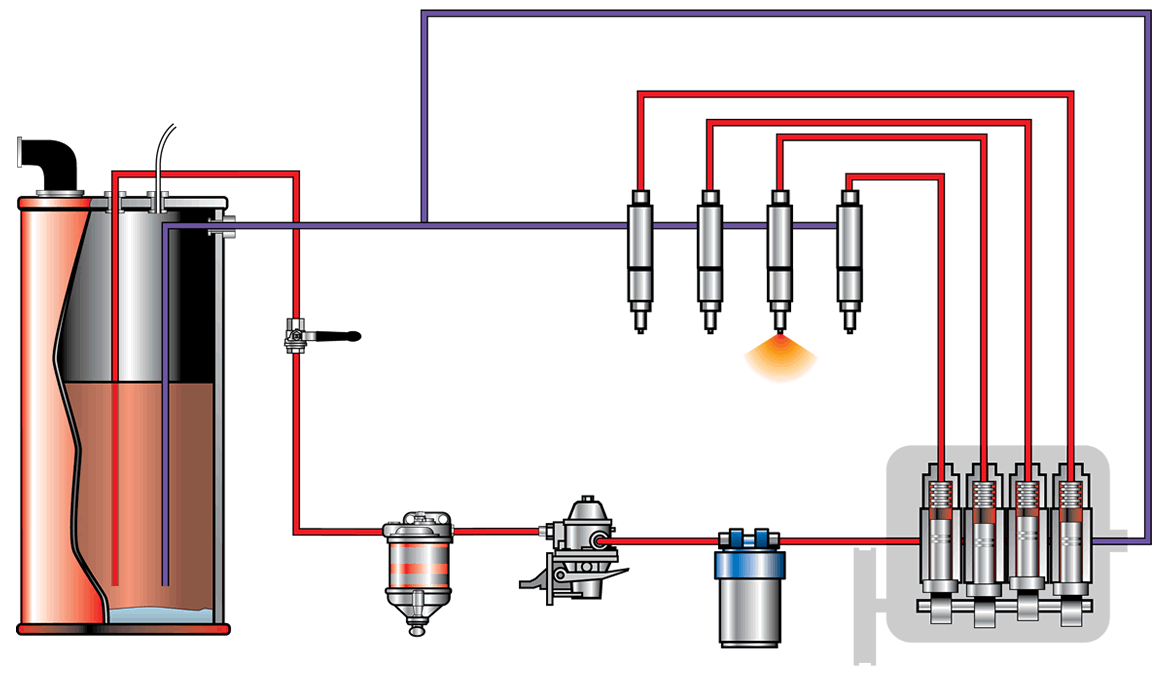

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

  1. топливный бак;
  2. фильтры грубой очистки дизтоплива;
  3. фильтры тонкой очистки топлива;
  4. топливоподкачивающий насос;
  5. топливный насос высокого давления (ТНВД);
  6. инжекторные форсунки;
  7. трубопровод низкого давления;
  8. магистраль высокого давления;
  9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

  • дизельная аппаратура для повода топлива (топливоподводящая);
  • дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

  • топливоподкачивающий насос;
  • топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из  топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа  и применяется на дизельных двухтактных двигателях. В  такой системе топливный  насос высокого давления и форсунка объединены в одном устройстве под  названием насос-форсунка.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

  • дизельная форсунка закрытого типа;
  • дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки  и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

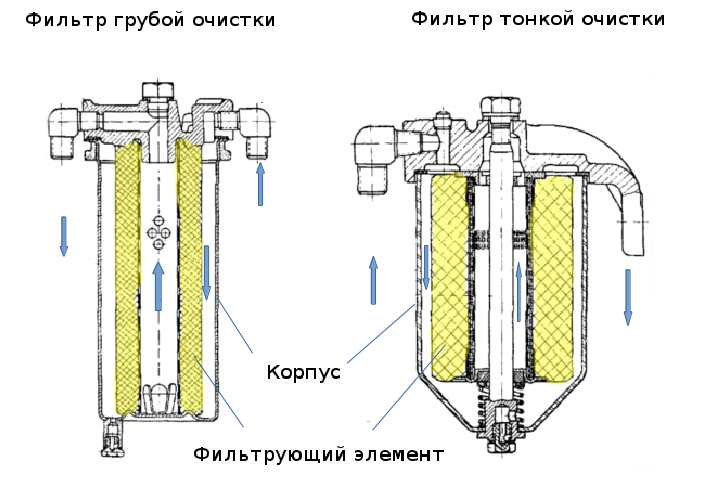

Фильтры тонкой очистки

Основное назначение ФТО — очистка топлива от мелких посторонних частиц, которые не задержал фильтр грубой очистки.

Его конструкция практически ничем не отличается от ФГО, а сетка состоит из более мелких ячеек.

Виды фильтров тонкой очистки

Выделяют неразборные (одноразовые) и разборные (многоразовые) фильтры тонкой очистки.

Первые изготовлены из ткани или бумаги, которая складывается в форме спирали или звезды, образуя фильтрующую штору.

Спиралевидная форма обеспечивает лучшую очистку из-за увеличенной в 1,8 раза поверхности фильтрующего материала — контакт горючего с фильтром становится более продолжительным.

Как устроен и работает топливный фильтр дизельного двигателя

Неразборные фильтры служат довольно долго

Неразборные фильтры обычно установлены на участке топливопровода перед бензонасосом.

В этом месте отсутствует давление, и снижается вероятность протечки.

Основу устройства разборных ФТО составляет латунный или керамический сетчатый фильтрующий элемент.

Такие фильтры можно снимать, промывать и чистить.

Наиболее удобными являются фильтры с прозрачным корпусом, так как позволяют визуально оценить степень загрязнения фильтрующего материала.

Как устроен и работает топливный фильтр дизельного двигателя

Прозрачный корпус позволяет визуально оценить степень загрязнённости фильтра

Замена

Когда пришел срок замены очистителей, то следует менять сразу все очистители автомобиля. Чтобы заменить очистители, потребуется тара для того, чтобы в нее слить топливо, которое находится в системе. Стоит отметить, что менять фильтры можно только с выключенным зажиганием.

  • Первое, что нужно сделать, это выкрутить патрон, перед этим подставить под него тару для отлива топлива.
  • После того, как дизель перестанет стекать, нужно открутить все болты, которые держат топливный очиститель.
  • После того, как будут откручены болты, требуется снять фильтр. Перед тем как покупать фильтр, потребуется узнать название очистителя, который уже установлен на автомобиле.
  • После того, как будет произведена замена, нужно проверить соединения на герметичность.
  • Если на топливных шлангах обнаружены подтеки, то следует немедленно вытереть их. Они могут привести к потрескиванию шланга, вследствие чего потребуется менять их.
  • Если подтеки появляются после того, как они были убраны, нужно осмотреть шланг на наличие трещин. Даже если они не были обнаружены, требуется заменить их. Дело в том, что шланг может дать течь в месте соединения. Происходит это потому, что шланг со временем пересыхает и теряет свою эластичность.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
