Как заменить лампу?

Замена лампы ближнего света в LADA Largus не относится к сложным процедурам, что становится вполне под силу малоопытным владельцам. Здесь потребуется простейший набор инструментов. Некоторые сложности вызовет правая фара, поскольку поблизости располагается АКБ. В целом, этот момент легко устраним. Мы расскажем, как поменять лампу.

Лампа, отвечающая за ближний свет в Лада Ларгус, обладает резиновой протекционной крышкой. Этот элемент легко сдвигается в сторону посредством ручного усилия. Выполняется это одновременно со снятием подводящей проводной колодки питания.

Последовательность действий носит следующий характер:

Отключаем питание бортовой сети путем снятия клемм с АКБ или поворотом выключателя, конструктивно присутствующего в Лада Ларгус. Это обязательное действие подразумевает обеспечение электрической безопасности во время выполнения полного комплекса манипуляций.
Извлекаем резиновую накладку, посредством которой прикрыт электрический компонент.
Теперь аккуратно отодвигаем пару металлических усиков, которыми лампа удерживается в посадочном гнезде.
Отключаем кабельные штекеры, с помощью которых лампа коммутируется с бортовой сетью.
Монтируем новую лампу в обозначенное посадочное гнездо и надежно ее фиксируем.
Подключаем кабельную колодку электрической сети.
В завершении возвращаем на прежнее место резиновую протекционную заглушку.
Все прочие, ранее снятые компоненты, устанавливаем на штатные места. Теперь вы знаете как поменять лампы.

Важно! Если вдруг при проверке лампы стали излучать тусклый световой поток, или же габаритные огни перешли в мигающий режим, то это свидетельствует о недостаточности контакта с кузовом. В числе причин могут фигурировать как грязь, так и обычное окисление, и не всегда требуется замена лампочки габаритов

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

В качестве инструмента к работе привлекаем крестообразную отвертку.

Сначала производим снятие переднего подкрылка (левого).
Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
Саму колодку снимаем с цокольного вывода фары.
Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
Вынимаем фару наружу и откладываем в сторону.
В образовавшуюся нишу устанавливаем новое светотехническое устройство.
Подключаем ПТФ к сети и проверяем функционал.
Возвращаем подкрылок на штатное место.
При потребности регулируем световой пучок.

Ближний и дальний свет

Одна лампа отвечает за ближний и дальний свет. Ее ресурс 2000-4000 часов. Для получения доступа к левой блок-фаре необходимо снять аккумулятор.

Повернуть крышку против часовой стрелки;
Снять крышку, отщелкнув фиксатор.

Снять колодку с проводами, отщелкнув фиксатор;
Снять резиновую крышку, поддев ее за край.

Отщелкнуть фиксатор лампы в сторону;
Снять лампу головного освещения.

Установка новой лампы в фару «Ларгуса» осуществляется в обратной последовательности. Держать лампу нужно за цоколь, касаться пальцами колбы не рекомендуется. В случае необходимости протереть колбу тканью из микроволокна, не оставляющей волокон. Процесс замены лампы H4 также показан на видео:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Лучшие светодиодные лампы для автомобиля H11 повышенной яркости

LED-освещение стало настоящей находкой для водителей. По сравнению с обычными галогеновыми они светят в 2-3 раза ярче, световой пучок направленный, срок эксплуатации от 50000 часов, что эквивалентно десяткам лет в нормальном режиме.

OSRAM LEDriving FOG Lamp H11

Cветодиодные лампы Osram предназначены также для установки в качестве противотуманок, благодаря повышенной яркости в 1660 Лм. Легко устанавливается самостоятельно без СТО. Дает яркий белый свет 6000 К.

OSRAM LEDriving FOG Lamp H11

Параметры:

Цветовая температура, К	6000 (арктический белый)
Напряжение, В	12
Мощность, Вт	12
Режим работы	Ближний / Дальний / Противотуманный

Цена 5300 руб.

Плюсы:

гарантия от производителя на 5 лет;
универсальный цоколь, который также подходит на H8, H16.

Koito LED White Beam H11 6500 K

Передние светодиодные лампы для авто с напряжением 12 В. На тестах выдают ровную светотеневую границу. Установлен радиатор. Температура свечения достигает 6500 Кельвинов.

Koito LED White Beam H11 6500 K

Технические характеристики:

Цветовая температура, К	6500 (бело-голубой)
Напряжение, В	12
Мощность, Вт	15
Режим работы	Ближний / Дальний

Цена 14500 руб.

Минус:

не подойдет для грузовых авто.

ClearLight LED Flex Ultimate H11

Лед лампы для авто немецкого производства. Обманка для нее встроена в конструкцию. Упаковка утверждает, что комплектацию входят Cree LED.

ClearLight LED Flex Ultimate H11

Параметры:

Цветовая температура, К	6000 (арктический белый)
Напряжение, В	12-24
Мощность, Вт	24
Режим работы	Ближний / Дальний

Цена 5900 руб.

Плюсы:

для всех видов легкового и крупногабаритного транспорта.

CL6 H11 PREMIUM

В отличие от подобных Осрам, эти диодные лампы для автомобиля имеют четкую светотеневую границу. А вот по равномерности заливки есть некоторые проблемы. Если вы хотите получить больше освещенности в туманную погоду с этим придется смириться. Цветовая температура варьируется от 3000 до 4800 К.

CL6 H11 PREMIUM

Технические характеристики:

Цветовая температура, К	3000-4800
Напряжение, В	12-24
Мощность, Вт	20
Режим работы	Ближний / Дальний

Стоимость 4800 руб.

Плюсы:

легко подключается в штатный разъем.

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ.
Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках

Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья.
Чтобы победить эти крепежные компоненты воспользуемся отверткой. Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям

Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения).
Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются.
Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу.
Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус.
Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке.
Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки.
Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента.
Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями.
Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки.
Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции.
В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

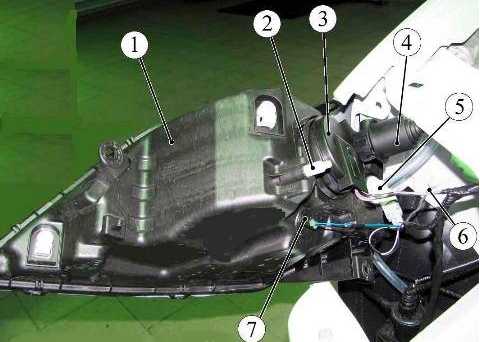

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Какую машину приобрести начинающему водителю: лучшие автомобили на 2021 год

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

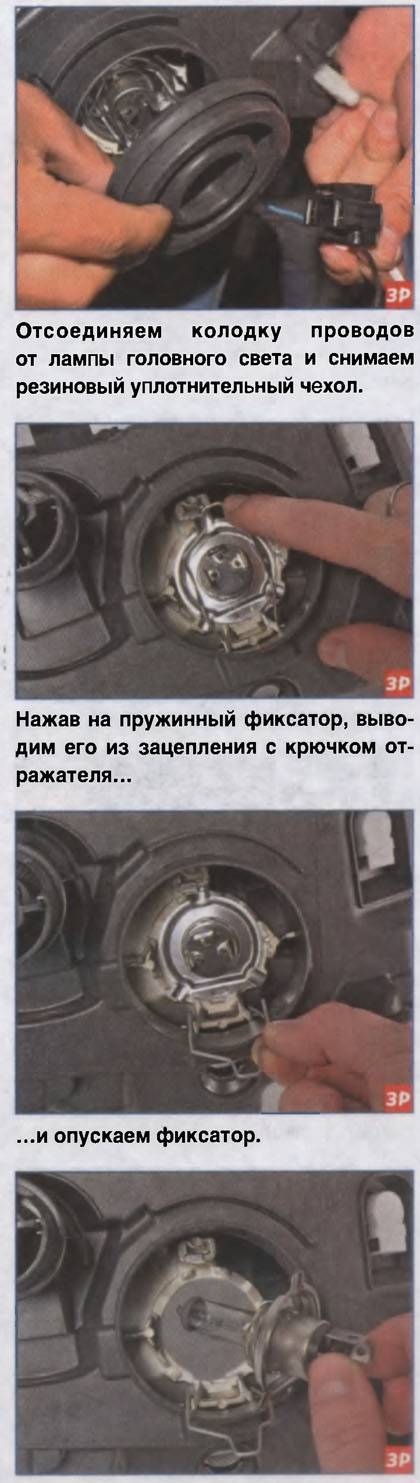

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Как найти и расшифровать VIN-код автомобиля? 6 этапов расшифровки

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Блок-фары

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

«габаритная» лампа (W5W).
двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

Зафиксировать универсал при помощи ручного тормоза.
Вынуть ключ из замка зажигания.
Снять провод «минус» с клеммы аккумуляторной батареи.

идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
снять патроны ламп указателя поворотов 5 и габаритов 7;
достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как покрыть машину жидким стеклом своими руками в 3 простых этапа и 10 полезных советов

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Регулировка светового потока

Замена ламп в блок-фаре

ближнего/дальнего света;
указателя поворотов;
указателя габаритов.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

вытаскивают резиновый уплотнитель;
нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Режим труда и отдыха водителей: основные правовые положения на 2020 год

отключить разъем с проводами бортовой электросети;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

отсоединяют колодку с электрическими проводами от патрона;
проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

Как заменить лампу птф на Lada Largus

Левая сторона:

Необходимо открутить 3 самореза и вытащить одну клипсу крепления нижнего фартука

Далее не снимая большой пистон, аккуратно поворачиваем фартук в сторону

Теперь мы можем легко добраться до лампы. Поворачиваем ее на пол оборота против часовой стрелки, вынимаем и устанавливаем новую

Правая сторона:

Здесь так же необходимо открутить 3 самореза и вытащить 2 клипсы

Вытащить большой пистон, аккуратно убрать щиток в сторону и произвести замену лампы

Собрать все в обратном порядке. Следуйте инструкциям и проблем с заменой у вас не возникнет.

Для регулировки ПТФ на Ларгусе предусмотрел специальный винт. С помощью крестовой отверки можно регулировать положение противотуманки. Отверстие для регулировки расположено на маске птф.

1 — лампа фары; 2 — регулировочный винт

Замена лампы

Работу выполняем на смотровой кана- ве или эстакаде. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой лампы.

Отверткой отжимаем пластмассовый фиксатор колодки проводов…

…и отсоединяем колодку от лампы.

Поворачиваем лампу против часовой стрелки…

…и вынимаем ее из корпуса фары.

Устанавливаем новую лампу Н11 в обратной последовательности.

Снятие, установка и регулировка противотуманной фары

Противотуманную фару снимаем для замены. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на левой противотуманной фаре, правую противотуманную фару снимаем аналогично. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой фары. Отсоединяем колодку проводов от лампы противотуманной фары.

Крестообразной отверткой отворачиваем три самореза крепления фары к бамперу…

…и снимаем фару. Устанавливаем противотуманную фару в обратной последовательности. После установки фары проводим регулировку направления пучка света в вертикальной плоскости. Через отверстие в переднем бампере…

…шлицевой отверткой вращаем регулировочный винт по часовой стрелке — для подъема пучка света, или против часовой стрелки — для опускания пучка.
