Защита картера двигателя и КПП — какая лучше?

Тип защиты

Сегодня этот элемент входит в стандартную комплектацию практически всех транспортных средств отечественного, иностранного производства. Так было не всегда, потому что более дешевые и небольшие модели автомобилей обходились без этого. Как следует из названия, крышка картера — элемент, который предохраняет важные части двигателя. Он расположен в снизу машины, как следствие, постоянно подвергается ударам. Если вы едете по асфальтированным дорогам, то риск наткнуться на ухаб не такой большой, как вовремя движения по бездорожью, очень крутому пандусу или при подъеме на высокий бордюр.

Защита картера двигателя и КПП - какая лучше?

На дорогах находится множество выбоин, резких перепадов уровня, поэтому легко получить удар по нижней части кузова. Чем ниже машина, тем больше шансов, что этот участок авто будет касаться земли. Поскольку картер покрывает практически всю площадь моторного отсека снизу, он может стать убежищем животным (например, кошкам) зимой, что может вызвать проблемы. Установка защиты позволяет сделать отсек двигателя чище, поскольку уменьшает количество пыли, грязи и воды, которые могут попасть внутрь при движении по дорогам или в дождливые дни.

Следует учитывать, что из-за протектора колес или потери тяги камни могут отскакивать со значительной силой. Очевидно, что они повредят картер и КПП, оставить вмятины, могут деформировать крепежные болты. Поддон предотвращает поломку элементов авто либо значительно уменьшает масштаб бедствия. Он защищает в случае возможного трения о поверхность дороги, даже если крышка деформируется нижняя часть мотора останется целой.

В случае повреждения картера возможны серьезные последствия. Если удар сломает или повредит нижнюю часть двигателя, мотор начнет через несколько минут терять масло, оставляя длинный след смазки на земле, что повлечет за собой проблемы для других участников движения. Если масло закончится, для автомобиля может наступить непоправимый ущерб, например, заклинивание мотора.

Ко всему вышесказанному, важно добавить еще одну существенную функцию устройства. Дело в том, что оно работает как нижний обтекатель, что учитывается инженерами на этапе разработки, часто крышка производится из композитных материалов

Покрывая переднюю часть днища, она улучшает аэродинамику машины, а также действует как акустический изолятор, немного снижая качение и шум.

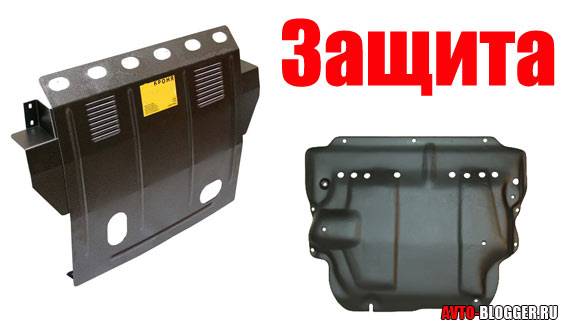

Если говорить о видах изделий, наиболее известны два: пластиковые и металлические. Как правило, современные транспортные средства поставляются с пластиковыми поддонами, на некоторых марках автомобилей (например, «Dacia Sandero») установлены модели из алюминия:

Защита картера двигателя и КПП - какая лучше?

1. Причины, по которым пластик используется гораздо чаще, просты, понятны и последовательны. Он легче, проще для обработки во время ремонта или технического обслуживания, уменьшает общий вес автомобиля. Конечно, пластик значительно дешевле стали, что позволяет производителю экономить на расходах и предложить конечному потребителю более низкую цену.

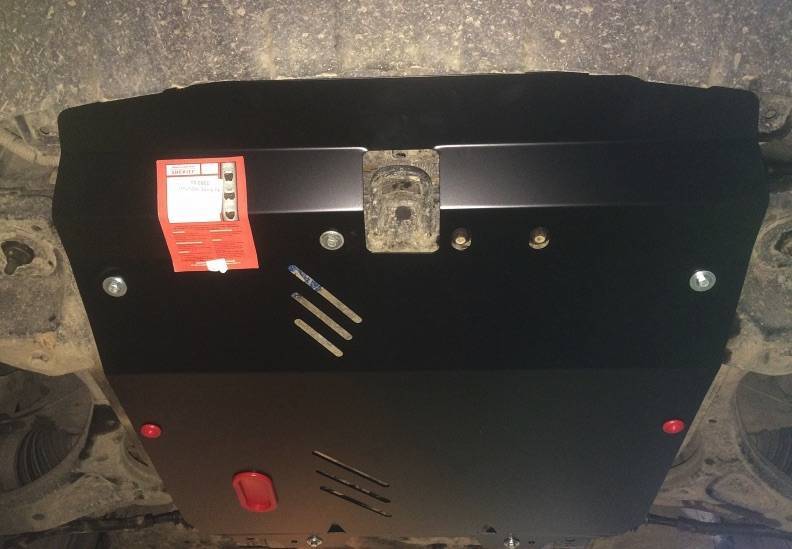

2. Металлический поддон — как правило, выполнен из алюминия, имеет увеличенную удельную прочность, более эффективное распределение ударной нагрузки Он применяется на внедорожниках, которые будут использоваться за пределами асфальта, например, «Mercedes-Benz GLC» практически никогда не покидает городских дорог, а «Jeep Wrangler» часто ездит по ухабам.

Защита картера двигателя и КПП - какая лучше?

В этом смысле производители «заботятся» больше о машинах, которые потенциально могут применяться в труднодоступных местах, горных серпантинах, колеях, сложных подъемах и спусках, на пересеченной местности. На таких транспортных средствах часто можно увидеть крышки из нержавеющей стали увеличенной толщины.

О штатной защите

Модели типа “Люкс” укомплектовываются стандартной защитой картера и днища. Она состоит из специально изогнутой пластины из стали, толщина которой составляет не более 2-3 мм. Имеет ребристую форму, что позволяет осуществлять охлаждение двигателя. Но межреберные отверстия слишком велики, что негативно сказывается. Отверстия довольно быстро набиваются грязью и мусором, а для ее удаления необходимо снимать элемент. Такой защиты порой достаточно для “спокойных” водителей, которые эксплуатируют автомобиль по хорошим дорогам.

Если же говорить откровенно, то такой тип авто, как внедорожник Нива Шевроле нуждается в более мощном виде защиты. Ведь штатный вид может спасти от счесывания днищем грунтовой дороги, а если попадется валун или деревянный пенек, то здесь мало шансов на то, что защита справится со своей функцией. Поэтому, если вы знаете какие трудности будут стоять на пути вашего железного коня, то рекомендуется его как следует “запрячь”.

Из чего изготавливается защитная пластина для Шнивы? Защиту для изготавливают из таких видов материалов:

  1. Железная или стальная;
  2. Алюминиевая;
  3. Композит.

Первый вид является стандартным. Если Шевик не укомплектован таким материалом, то его можно приобрести в автомагазине и установить. Стоить такой вариант будет порядка 3 000 рублей. Больше всего ставится для успокоения души водителя, нежели для выполнения своей истинной функции. Но как говорилось уже выше, в несложных ситуациях спасает.

Алюминиевый вид (дюраль) имеет толщину в 2 раза больше штатной. Обладает такими положительными свойствами:

  • Вес материала. Толщина дюрали составляет 4-5 мм, что в 2 раза толще стали, но в то же время имеет меньший вес.
  • Стойкость к воде. Алюминий, как известно, по своим химическим свойствам обладает стойкостью к коррозии. Это огромный плюс, ведь даже окрашенный материал из железа быстрей протрется и начнет ржаветь, нежели алюминий будет иметь вид зеркального днища.
  • Отлично выполняет свои функции: сбережение картера и охлаждение двигателя.

Есть у такого материала и недостатки, вернее, один. Стоить такая защита будет порядка 5-6 тысяч рублей. Поэтому не каждый смог бы позволить такой вариант.

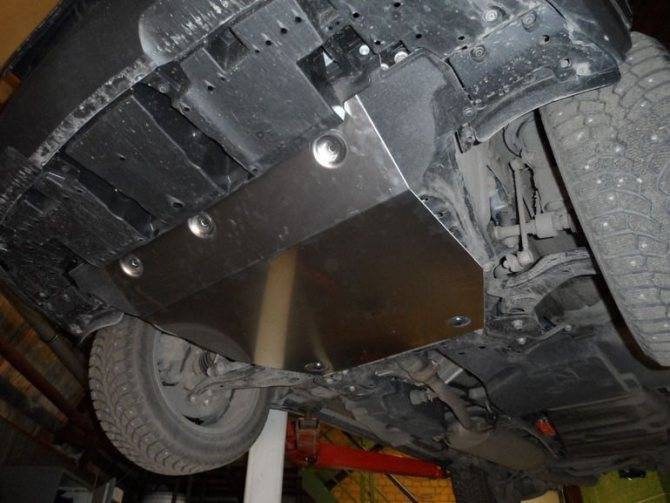

Алюминиевая защита картера двигателя

Популярные статьи  Противотуманки ВАЗ 2114 и ВАЗ 2115: что лучше выбрать

Защита из композита обусловлена высокой стойкостью к ударам. Имеет вес больше, чем дюралевые, но если вы желаете поистине обезопасить свое авто и себя от повреждений днища и картера, то это именно то, что необходимо. Стоит она около 8 тысяч, но и функции свои выполняет на 5+.

Защита из композитных материалов

Что такое “Шериф”

Так называется защита картера, которая пользуется популярностью, если не считать, что многие Шнивы укомплектовываются штатной броней. Специальная разработка конструкции типа “Шериф” обусловлена типом кузова автомобиля, объемом двигателя и прочими параметрами. Почему защита типа “Шериф” пользуется популярностью у владельцев Шнив? Все очень просто, благодаря соотношению цены и качества.

“Шериф” характеризуется такими основными показателями качества:

Защита и свойства. Описание
1 Щит от ударов. Обусловлена сбережением двигателя и днища от разных видов воздействующих факторов: камней, наезда на бугры, оседания на “пузо”.
2 Коррозия. Благодаря специальному покрытию, нанесенного на поверхность “Шерифа”, обеспечивает долгий срок эксплуатации без появления ржавчин.
3 Грязь, вода и пыль. Продуманное исполнение конструкции позволяет не допускать попадания в двигатель воды, грязи и пыли, что обусловлено наличием спец крыльев.
4 Перегревание. Не допускает перегрева мотора. “Шериф” оснащается отверстиями, которые обеспечивают вентиляцию.
5 Аэродинамическое свойство. Конструкция защиты способна распределять поток воздуха, что обеспечивает высокие аэродинамические свойства на дороге.
6 Основательность крепления Установка производится по штатным отверстиям. Нет необходимости сверлить кузов авто.
7 Прочность Благодаря методу, по которому изготовлен “Шериф”, он обладает высокими тех свойствами и прочностью.

Установка защиты картера на авто Нива Шевроле

Установка осуществляется совершенно свободно в домашних условиях, но в обязательном порядке необходимо наличие смотровой ямы. Без ямы будет очень сложно даже несмотря на то, что Шнива имеет высокий клиренс. Итак, установка преждевременно обуславливается наличием новой защиты.

Установка начинается с поставки автомобиля на смотровую яму. Если вы решили установить защиту на только что купленную Шниву, то здесь проще. Нет необходимости осуществлять очистку днища и двигателя. Да и крепления видны хорошо и не успели еще заржаветь.

Источник

Карбоновая защита

Углепластик, или карбон, создается из полимерных смол, армированных нитями углеродного волокна. В производстве защит карбоновое волокно применяется довольно редко ввиду того, что его стоимость выше, а технологичность — ниже.

Строение матрицы и способ укладки углеволокна влияют на свойства углепластика. В зависимости от конкретной ситуации и необходимости карбон может быть как жестким, так и гибким.

Высокая стоимость карбона определяется сложностью технологии его производства. Слои материала проклеиваются высококачественными и дорогостоящими смолами. Оборудование, необходимое для производства карбоновых защит, также дорогостоящее.

Прочность углепластика в 1,5 раза выше прочности стали при более низком весе.

Существенный недостаток карбона — непереносимость точечных ударов: после повреждения защита не подлежит восстановлению. В случае незначительного дефекта придется менять защиту полностью.

Что такое защита и картер?

Картер — представляет из себя нижнюю часть двигателя, по сути это больная крышка в которой находится моторное масло. Обычно изготавливается из листовой стали, редко можно встретить из прочного пластика (лично я видел на FORD FOCUS 2, который был привезен из Испании). Через эту нижнюю часть сливают масло (устанавливается специальная пробка снаружи), а также если специальное углубление для маслоприемника. Крепится к двигателю болтами, через специальную резиновую прокладку, при необходимости ее можно снять.

Защита картера двигателя и КПП - какая лучше?

Как вы поняли, что эта часть является самой нижней точкой мотора (висит буквально между колес), именно по ней замеряют клиренс автомобиля,  и если вы неаккуратно наедите на препятствие (в виде бордюра), или же влетите в глубокую яму, то есть большая вероятность что картер может пробить!

Защита – для того чтобы сберечь эту важную деталь, устанавливают металлический или композитный лист, который при ударе поглотит большую часть энергии, а картер останется – почти не тронутым. Очень нужная вещь! Из минусов только то, что клиренс автомобиля немного уменьшается на 2 – 3 см.

Защита картера двигателя и КПП - какая лучше?

Многие новички не ставят защиту, считая — что это бесполезная трата денег и времени, но ребята это очень грубая ошибка. Когда осознаете — будет реально поздно.

Лучшая защита картера: сталь, алюминий или карбон?

Защиты из конструкционной стали — относительно дешевого материала толщиной 2–3 мм — получили наибольшее распространение. Пластичность стали позволяет выполнить на изделии штамповкой ребра жесткости (фото 4). Такие защиты легко поддаются правке в случае деформации от удара.

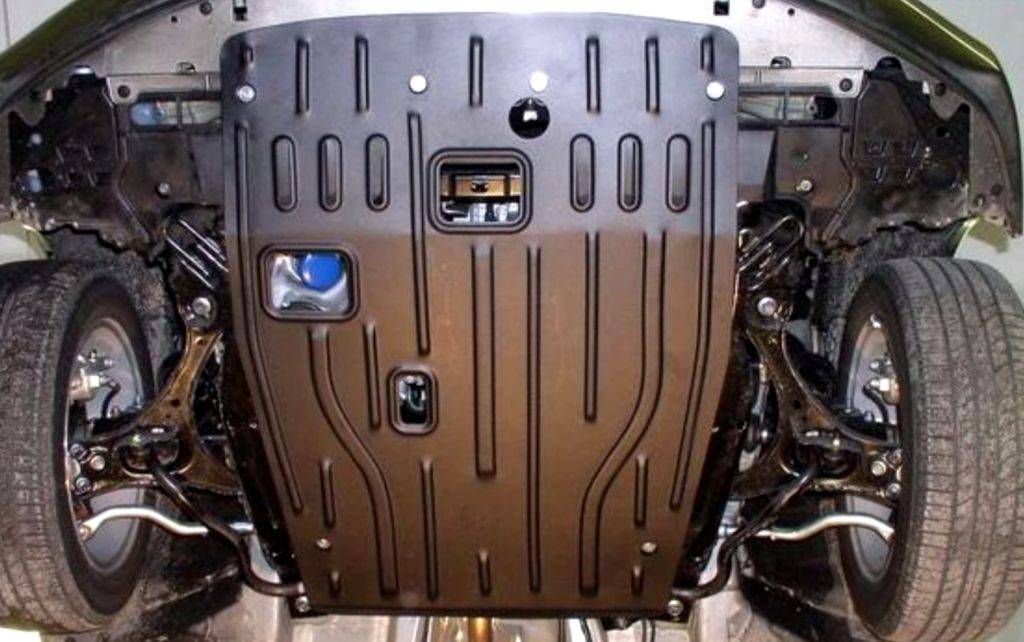

Листовая сталь позволяет изготовить защиту с ребрами жесткости

Большинство отечественных производителей стальных защит покрывает свои изделия порошковой эпоксиполиэфирной краской горячего отверждения. Такое покрытие достаточно долговечно при аккуратной езде.

Недорогие изделия для отечественных автомобилей красят обычной нитроэмалью. Но даже самое качественное покрытие не может противостоять механическому воздействию, например при наезде на бордюр во время парковки.

Защиты из алюминия легче стальных, но примерно в пять раз дороже. Поэтому особенно часто их ставят на спортивные автомобили, где вес играет решающую роль. Для изготовления защит используют как мягкие сплавы алюминия, так и термоупрочненные (дюраль) Д16Т или В95. По прочности дюралюминий не уступает стали, но низкая пластичность не позволяет штамповать ребра жесткости. Конструкция таких защит чаще всего представляет собой плоский лист толщиной 7–10 мм с несколькими небольшими поперечными изгибами и отверстиями для крепления и вентиляции (фото 5).

Защита из термоупрочненного алюминиевого сплава без продольных ребер жесткости

Термоупрочненные защиты выправить после удара гораздо сложнее.

Композитные защиты (фото 6) изготавливают из композиционных материалов, состоящих из основы — армирующего волокна и связующего — смолы. В качестве основы чаще всего используют стеклоткань, реже — углеткань (карбон), которая дороже и менее технологична. Наиболее стойкий материал для композитных защит — кевларовая ткань, разработанная для бронежилетов, но высокая цена ограничивает ее применение.

Популярные статьи  Тормозные жидкости для автомобиля: виды, свойства, маркировка

Композитная защита

По удельной прочности стекло- и углепластик превосходят сталь в 1,5 раза, а кевлар — в 2,5 раза, что позволяет сделать защиту легче. Однако композиты плохо воспринимают сосредоточенные нагрузки. При наезде на острый предмет смола крошится, а волокна, потерявшие опору, ломаются. Поэтому толщину композитных защит приходится увеличивать до 8–12 мм, что снижает их преимущество в весе.

Композитные защиты одновременно выполняют функцию пыльника, так как полностью закрывают моторный отсек снизу. Технология изготовления позволяет придать им любую форму, но стоят они дороже стальных.

Высокая прочность волокон, увеличенная толщина и корытообразная форма делают их очень жесткими. Если композитная защита имеет трещины, то она не подлежит восстановлению.

Защита картера — что это и зачем?

С виду это пластина, закрывающая картер двигателя, изготовленная из металла или особо прочного пластика. К сожалению, не все автопроизводители ставят защиту двигателя, точнее, защиту картера двигателя, на свои новые машины.

Установка защиты касается в первую очередь автомобилей российского производства, также востребована покупателями защита Форд и других «городских» легковушек американского и японского происхождения.

Практическая польза от установки защиты двигателя

Картер мотора нависает низко над дорогой, именно ему больше всего достаётся от бордюров, булыжников, пеньков, глубокой ледяной колеи и т.д

Пробоина в картере приведет к утечке масла и поломке двигателя — самого дорогостоящего и важного агрегата автомобиля. Если такое произойдет недалеко от города, вы ещё сможете добраться до ближайшей СТО, а если пробоина возникнет где-нибудь в глубинке, вдали от цивилизации?. В целях экономии, на автомобилях, сошедших с конвейера, устанавливают не полноценную защиту, а лёгкий пластмассовый пыльник

Меж тем, пыльник этот не сможет защитить двигатель даже от грязи, не говоря уже про многочисленные удары камней, летящих из под колёс во время движения. Если автомобиль покупается для езды не только по городу, но и за его пределами, необходимость защиты картера даже не обсуждается

В целях экономии, на автомобилях, сошедших с конвейера, устанавливают не полноценную защиту, а лёгкий пластмассовый пыльник. Меж тем, пыльник этот не сможет защитить двигатель даже от грязи, не говоря уже про многочисленные удары камней, летящих из под колёс во время движения. Если автомобиль покупается для езды не только по городу, но и за его пределами, необходимость защиты картера даже не обсуждается.

Из чего изготавливают защиту картера?

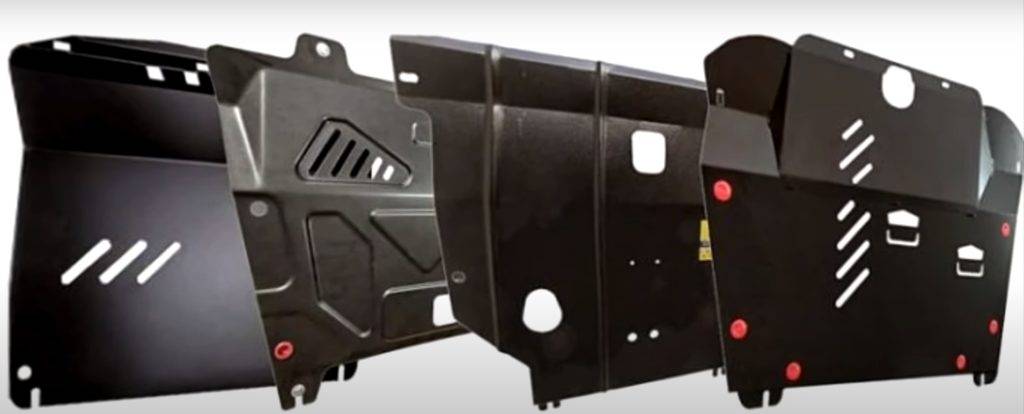

Среди многообразия можно выделить две основные категории материалов: металл (сплавы алюминия или стали) и композит (современные синтетические ударопрочные материалы). Они имеют свои преимущества и недостатки. Как ни странно, стальная металлическая защита защищает хуже всего, да к тому же прибавляет веса вашей «ласточке». Гораздо лучше показывает себя в деле алюминиевая защита: при относительной лёгкости она прочна и позволяет эффективно гасить удары. Новое слово в технике — защитные щиты из титана. Это дорогое удовольствие и редко встречается в магазинах запчастей, но характеристики титановой защиты очень привлекательны. У титана легкий вес, как у алюминия, а прочность гораздо большая, чем у стали и алюминия.

Защита картера двигателя и КПП - какая лучше?

Как выбрать и установить защиту двигателя?

Защита картера должна устанавливаться только мастером с достаточной квалификацией. Можете, конечно, попытаться сделать это сами, тем более, что к аксессуару прилагается инструкция по установке. Однако, если подумать, 2 тысячи рублей — не очень большая сумма, учитывая, во сколько обойдётся установка нового поддона, если вы случайно повредите его при неумелой установке.

Важно знать, что защита картера изготавливается для конкретных моделей и типов кузовов, подбирается она индивидуально. Если вы владелец автомобиля из семейства Фордов, то вам необходимо купить защиту на Ford вашей модификации, и никакую другую

Прочие плюсы от установки защиты картера

  • Защита картера является неожиданным препятствием для угонщиков, ограничивая доступ к моторному отсеку снизу.
  • С установленной защитой двигатель авто гораздо быстрее прогревается зимой. В то же время, защита не препятствует охлаждению мотора потоком воздуха во время движения автомобиля.
  • Защита картера положительно влияет на аэродинамику машины, отчего незначительно снижает расход горючего. Пустячок, а приятно!

Пожалуй, единственным недостатком некоторых защит является то, что они затрудняют замену масляного фильтра. В большинстве машин масляный фильтр устанавливается под двигателем, а не над ним. Поэтому, не сняв защиту, попросту не доберешься до масляного фильтра. Однако, сегодня в продаже появились щиты, имеющие специальный лючок для доступа к фильтру, так что возможные затруднения преодолимы.

Берегите, защищайте двигатель и его картер — машина будет вам благодарна!

Из какого материала изготавливают защиту картера

Защита картера может быть изготовлена из различных материалов. Для изготовления используется сталь, титан, алюминий, стеклопластик и т.п. Каждый из указанных материалов имеет как плюсы, так и минусы. Далее мы попробуем разобраться, какая защита картера двигателя лучше по тем или иным причинам

Наибольшую популярность и значительное распространение заслуженно имеет стальная защита картера двигателя. Дело в том, что металлическая защита картера является удачным сочетанием прочности и доступной цены. Такое решение позволяет надежно защитить картер и КПП от серьезных ударов благодаря стальному листу толщиной от 2 до 3 мм. В первом случае двух миллиметров более чем достаточно для обычного гражданского авто. Усиленный 3 мм. лист ставят на внедорожники, которые часто эксплуатируются в условиях тотального бездорожья. Еще одним плюсом можно считать то, что после удара погнутую стальную защиту можно восстановить. Щит 2мм. восстанавливают в условиях обычного гаража кувалдой. С толстым щитом толщиной 3 мм. ситуация немного сложнее, но и его всегда можно выровнять за умеренную плату. Что касается минусов, сама стальная защита обычно имеет плохое покрытие, постоянно контактирует с водой, грязью и реагентами, в результате чего подвержена коррозии. За несколько лет ржавчина буквально «съедает» определенные участки, к которым можно отнести крепления, а также края технологических отверстий.
Отметим, что достойной альтернативой считается защита из нержавеющей стали. Базовые характеристики прочности и жесткости аналогичны металлическим решениям, при этом стойкость к появлению коррозии намного выше

Популярные статьи  Контрактный двигатель из Европы: что нужно знать

Также щит из нержавеющей стали выглядит более солидно, что особенно важно на тех автомобилях, где защита явно просматривается снаружи (например, внедорожники). Минусом справедливо считается более высокая стоимость изделия.
Алюминиевая защита картера двигателя отлично справляется со своими функциями, так как имеет меньшую склонность к деформации благодаря прочности и жесткости материала

Также алюминий позволяет повысить безопасность во время эксплуатации ТС. Дело в том, что при контакте с различными предметами в момент удара нет искрообразования, чего нельзя сказать о стали. Получается, риск возгорания в подкапотном пространстве практически отсутствует именно по этой причине. Еще одним преимуществом является меньший вес, а также достаточно большой срок службы. К минусам алюминиевого щита относится высокая стоимость. Что касается внешнего вида, алюминий со временем окисляется, внешний вид изделия портится. Также в местах крепления может происходить закисание болтов от контакта с алюминием, что осложняет в ряде случаев снятие защиты. Добавим, что описанных выше недостатков лишена титановая защита картера. Такой материал очень прочный, имеет небольшой вес, обладает стойкостью к окислению и коррозии. Минусом титановой защиты сравнительно с другими решениями является крайне высокая стоимость подобного щита.
Относительно свежей разработкой на рынке считается композитная защита картера двигателя. Такой щит выполнен из композитных материалов, например, углепластик или карбон, стекловолокно, кевлар и т.д. К преимуществам относят малый вес и достаточную прочность, внешний вид не так быстро портится от контакта с окружающей средой и дорожными реагентами. Другими словами, если на машине изначально установлена декоративная пластиковая защита картера двигателя, тогда композитный вариант является возможной заменой без ущерба для экстерьера автомобиля. Главными недостатками композитных щитов можно считать то, что такая защита стоит дорого, является фактически «одноразовой» и отличается плохой теплопроводностью. Сильные удары приводят к появлению трещин, которые не ремонтируются. Ухудшенный теплоотвод композитных материалов может даже привести к перегреву мотора. Также внешний вид быстро ухудшается в результате появления многочисленных мелких сколов на защите, неизбежно появляющихся во время активной эксплуатации автомобиля.

ПОДРОБНОСТИ: Как происходит замена масла в двигателе Chevrolet Aveo

Самостоятельное изготовление

Чтобы сделать поддон своими руками, потребуются гаечные ключи, рулетка, болгарка, дрель, сварочный аппарат и сталь. Заводская защита изготавливается путем штамповки. На ней предусмотрены ребра жесткости, которые без пресса не производятся. При выборе стали для самостоятельного производства рекомендуется учитывать толщину листа (не меньше 4 миллиметров).

Также будет интересно почитать: Зарядные устройства для аккумуляторов автомобиля: лучшие варианты на рынке

Защита картера двигателя и КПП - какая лучше?

Если во время изготовления потребуется изогнуть материал, тогда лист зажимается между специальными уголками в струбцинах. Для изгиба используется рычаг-вилка либо газовый резак. Автомеханики советуют закрыть щитом весь двигатель. В таком случае обеспечивается дополнительная защита картера и подкапотного пространства от снега, воды и грязи.

Чтобы определиться с размерами щитка, автомобиль устанавливается на эстакаду либо подъемник. Замеряется днище, где будет монтироваться стальной лист. Полученные данные переносятся на металл. При нанесении разметок нужно учитывать пространство для поворота колес, хождения разных механизмов подвески и прочих приводов. Минимальное значение показателя — 10 мм.

Варианты крепежа

Перед резкой металла продумывается способ крепления защиты для двигателя автомобиля: на раму, кузов либо другую деталь. Рекомендуется воспользоваться резьбовым соединением. На защите применяются следующие крепежные элементы:

  1. Выполнение проушин в качестве продолжения листа. После их отметки делаются отверстия соответствующего диаметра.
  2. Отдельное изготовление кронштейнов разной формы: уголков, скоб, пластин. Для их фиксации к днищу используется резьбовое соединение, к защите — сварка. Чтобы придать конструкции большую жесткость, рекомендуется сварить детали внахлест.

Защита картера двигателя и КПП - какая лучше?

Подготовленная деталь с кронштейнами монтируется на болты. Перед установкой рекомендуется проверить зазоры с движущимися элементами и поддоном, а также совпадение отверстий для крепежей.

Монтажные работы

При выполнении монтажа рекомендуется сделать дополнительное отверстие под люком для слива масла, чтобы обеспечить доступ к соответствующему фильтру. С учетом размеров отверстие вырезается болгаркой либо коронкой.

Защита картера двигателя и КПП - какая лучше?

Следует учитывать, что открытый доступ способствует попаданию грязи в моторный отсек. Чтобы предупредить такую проблему, сверху на листе по периметру люка просверливаются 4 отверстия. К ним привариваются гайки, в которые затем вкручиваются болты для фиксации крышки. Для обеспечения дополнительной защиты и продления срока службы проводят грунтовку и покраску изделия. При самостоятельном изготовлении защиты необходимо соблюдать следующие требования:

Также будет интересно почитать: Автомобильные аккумуляторы: как выбрать подходящий вариант

Защита картера двигателя и КПП - какая лучше?

Высокая прочность изделия обеспечивается за счет наличия продольных ребер и применения в процессе производства специального профиля либо толстого стального листа. Обеспечение технологических отверстий с целью предоставления доступа к сливной пробке картера во время техосмотра мотора. Защита устанавливается таким способом, чтобы не нарушить теплоотдачу и обдув воздушных потоков силового агрегата

Особое внимание уделяется процессу естественного охлаждения. Применение надежных крепежных элементов для обеспечения прочного соединения листа с рамой

Профиль обеспечивает воздушный зазор в пределах трех сантиметров от поддона. Одновременно рекомендуется следить за значением клиренса

Показатель не должен быть маленьким. Наличие в защитном листе множества отверстий отрицательно сказывается на прочности, поэтому их число должно быть минимальным.
