Как правильно выбрать защиту картера двигателя

Нужно ли ставить защиту картера?

При продаже автомобиля дилеры первым делом убеждают будущих владельцев установить защиту картера. По их словам, броня под днищем спасает от многих неприятностей. Но она же таит в себе и массу проблем. Так нужно ли в действительности слушать советы продавцов и ставить на машину инородные детали?

У защиты картера двигателя есть несомненное достоинство. Она закрывает поддон с маслом от возможных ударов снизу. К примеру, при наезде на торчащий камень можно пробить этот резервуар. Образуется течь, мотор останется без смазки и рискует выйти из строя.

Закрепленный снизу дополнительный лист, конечно, повышает стойкость моторного отсека к внешним воздействиям. Поэтому для внедорожников, которые часто выезжают в поля и путешествуют по бездорожью среди торчащих корней, камней и бревен, броня не помешает. Но вот для легковых машин, передвигающихся по городу, защита на картер сомнительна и даже рождает дополнительные хлопоты.

Во-первых, во время прохождения плановых ТО для автомобилей с защитой картера стоимость работ повышается. Монтаж и демонтаж металлического листа оборачивается дополнительными тратами от 2 тысяч рублей и выше. Металлический лист затрудняет доступ к сливной пробке и фильтру, усложняя процедуру замены масла. Есть, конечно, защита с отверстием под пробку, но стоит она существенно дороже обычной.

Кроме того, защита картера «съедает» дорожный просвет. И без того небольшой клиренс на современных автомобилях сокращается на пару сантиметров и приближается к 13 — 15 см. А в таком случае уже не заберешься «носом» на бордюр, который по стандартам возвышается над землей на 16 см.

Вдобавок во время поездок по поселковым размокшим дорогам грязь черпается поддоном и скапливается в моторном отсеке.

Поэтому необходимо два раза в год снимать лист и чистить подкапотное пространство. Порой там обнаруживаешь невероятные вещи. Бывает, что крысы стаскивают на листы защиты нечистоты из ближайших мусорных баков и вьют там гнезда. Естественно, в машине появляется неприятный запах.

Еще защита картера препятствует вентиляции моторного отсека. В современных автомобилях с автоматической коробкой передач используется сразу три радиатора вместо одного. Один охлаждает мотор, другой — коробку, а третий — кондиционер. В итоге любое нарушение циркуляции воздуха приводит к перегреву системы охлаждения и, как следствие, к повышенным нагрузкам на механику. Летом, в жару, защиту рекомендуют снимать. А это новые расходы.

Вредит защита картера и работе сминаемых зон во время краш-тестов. Каждый технический узел моторного отсека во время фронтального удара работает как амортизирующий элемент, принимающий энергию на себя и сохраняющий кабину с людьми в целости. Если же мастера из дилерского центра прикрепят снизу подрамника крепкий лист, да еще с ребрами жесткости, то он превратится в концентратор напряжений, передающий силу удара в зоны крепления листа. В итоге разрушающая энергия будет распространяться в моторном отсеке непредсказуемо. И нет гарантии, что неграмотно сваренная защита картера не превратится в опасность для людей.

В общем, любое вмешательство в конструкцию автомобиля — это риск. Поэтому без очевидной необходимости лучше не обрекать свой автомобиль на эти трудности.

Неисправности крышки картера и КПП

Теперь давайте разберемся с наиболее частыми неисправностями и поломками в этой части техники. Из-за времени, температуры и использования транспортного средства защитная пластина может прогнуться. Из-за удара или вибрации двигателя может произойти потеря крепежного винта.

Обычно при потере одного болта ничего не случается, но если их несколько, поддон может волочиться по земле, создавая значительные неудобства вовремя движения. Если он упал или болтается, необходимо его быстро отремонтировать, так как он может зацепиться за асфальт и резко удариться о какой-то участок днища, что приведет к поломке. С помощью нескольких простых фланцев можно прикрутить его к конструкции в местах крепления, чтобы избежать опасности.

Если поддон отвалится и окажется на дороге, возникнет аварийная ситуация со всеми вытекающими отсюда последствиями. С другой стороны, если появилась утечка масла и модель сделана из пластика, она постепенно деформируется. Моторная смазка осаждается, накапливается песок, другие загрязнения, крышка весит больше и больше, что ухудшает аэродинамику техники.

Лучшие производители

Производителей таких конструкций довольно много, но в рейтинг попадают всего несколько, чья продукция стала популярной и заслужила много положительных отзывов:

• Novaline – отличается высоким качеством своей продукции, в том числе из нержавейки, точным соответствием технологических отверстий для крепежа.
• «Металлопродукция» — производит известную многим защиту Sheriff, хотя и есть нарекания по качеству изготовления и расположению крепёжных отверстий.
• «Автоброня» — довольно молодой российское предприятие, которое и проектирует, и изготавливает свою продукцию самостоятельно.
• «Автощит» — предприятие работает с 1996 года, выпускает очень надёжные защиты картера.
• Motodor – производит более 1300 наименований защит для легковых, грузовых автомобилей и квадроциклов.

Почти все эти производители, кроме Motodor, отечественные, работают на рынке уже много лет, и встречающиеся на рынке автомобильные аксессуары зачастую выпущены одним из них.

Что такое защита картера двигателя?

Защита ДВС (двигатель внутреннего сгорания) автомобиля представляет собой пластину. Она крепится к днищу машины. Устанавливать ее нужно в таких случаях:

• при езде по плохим дорогам с нестабильным качеством полотна;
• зимой, в регионах со сложным климатом, пластина защитит картер и нижнюю часть КПП от ударов о глыбы льда и прессованного снега;
• при езде по дорогам с ярко выраженной колеей;
• при частых наездах в трещины асфальта и глубокие ямы с острыми краями;
• во время парковки авто с заездом на бордюры;
• при регулярной эксплуатации машины по дорогам с высоким уровнем воды, с песком и гравием;
• во время частых путешествий за город и поездок по незнакомым дорогам.

Дороги Украины – это головная боль автомобилистов и это подтверждает статистика: в среднем за 1 месяц активной эксплуатации авто, водитель совершает от 3-х до 5-ти наездов на препятствия. В большинстве случаев это сопровождается ударами днища авто. Как результат – примерно каждый 10-й удар приводит к необходимости проведения дорогостоящего ремонта.

Еще одно подтверждение острой необходимости монтажа защиты двигателя – статистика, составленная Департаментом патрульной полиции. В ней указано, что только за первое полугодие 2019 года произошло официально зарегистрированных 459 ДТП, совершенных из-за:

• неудовлетворительного состояния дорог;
• неудовлетворительного состояния улиц;
• по вине владельцев улично-дорожной сети.

Защита двигателя станет надежным спутником водителя и его автомобиля. Монтаж продлит сроки эксплуатации двигателя и КПП, сохранив деньги, которые пришлось бы потратить на ремонт. И все это – при единоразовой установке.

Для примера, стоимость работ и замены поддона для Kia Optima LX 2015 г.в. (2,4 бензин): масляной поддон – 2200 грн, масло – 1450 грн, фильтр – 180, работа за все – 850, плюс остался без машины на время ремонта.

О штатной защите

Модели типа “Люкс” укомплектовываются стандартной защитой картера и днища. Она состоит из специально изогнутой пластины из стали, толщина которой составляет не более 2-3 мм. Имеет ребристую форму, что позволяет осуществлять охлаждение двигателя. Но межреберные отверстия слишком велики, что негативно сказывается. Отверстия довольно быстро набиваются грязью и мусором, а для ее удаления необходимо снимать элемент. Такой защиты порой достаточно для “спокойных” водителей, которые эксплуатируют автомобиль по хорошим дорогам.

Если же говорить откровенно, то такой тип авто, как внедорожник Нива Шевроле нуждается в более мощном виде защиты. Ведь штатный вид может спасти от счесывания днищем грунтовой дороги, а если попадется валун или деревянный пенек, то здесь мало шансов на то, что защита справится со своей функцией. Поэтому, если вы знаете какие трудности будут стоять на пути вашего железного коня, то рекомендуется его как следует “запрячь”.

Из чего изготавливается защитная пластина для Шнивы? Защиту для изготавливают из таких видов материалов:

1. Железная или стальная;
2. Алюминиевая;
3. Композит.

Первый вид является стандартным. Если Шевик не укомплектован таким материалом, то его можно приобрести в автомагазине и установить. Стоить такой вариант будет порядка 3 000 рублей. Больше всего ставится для успокоения души водителя, нежели для выполнения своей истинной функции. Но как говорилось уже выше, в несложных ситуациях спасает.

Алюминиевый вид (дюраль) имеет толщину в 2 раза больше штатной. Обладает такими положительными свойствами:

• Вес материала. Толщина дюрали составляет 4-5 мм, что в 2 раза толще стали, но в то же время имеет меньший вес.
• Стойкость к воде. Алюминий, как известно, по своим химическим свойствам обладает стойкостью к коррозии. Это огромный плюс, ведь даже окрашенный материал из железа быстрей протрется и начнет ржаветь, нежели алюминий будет иметь вид зеркального днища.
• Отлично выполняет свои функции: сбережение картера и охлаждение двигателя.

Есть у такого материала и недостатки, вернее, один. Стоить такая защита будет порядка 5-6 тысяч рублей. Поэтому не каждый смог бы позволить такой вариант.

Алюминиевая защита картера двигателя

Защита из композита обусловлена высокой стойкостью к ударам. Имеет вес больше, чем дюралевые, но если вы желаете поистине обезопасить свое авто и себя от повреждений днища и картера, то это именно то, что необходимо. Стоит она около 8 тысяч, но и функции свои выполняет на 5+.

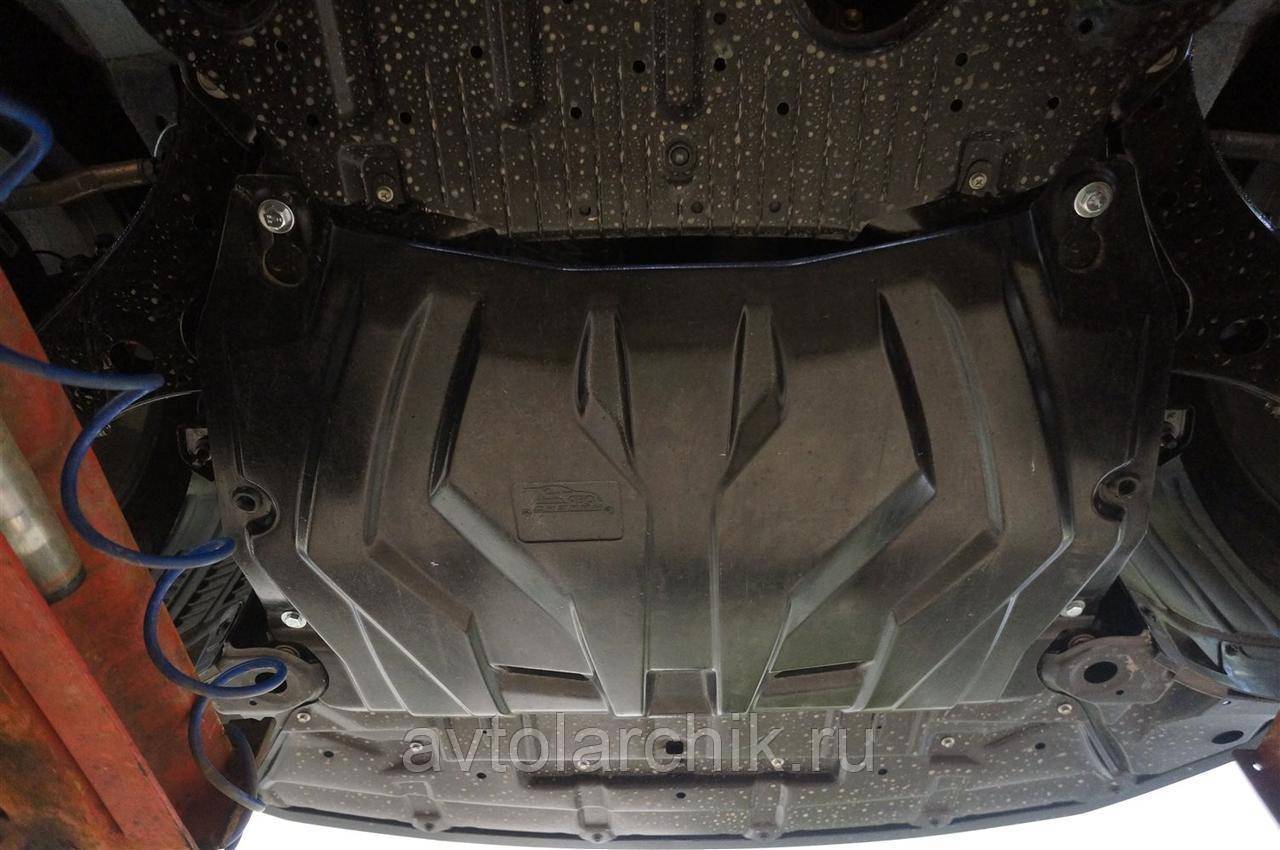

Защита из композитных материалов

Что такое “Шериф”

Так называется защита картера, которая пользуется популярностью, если не считать, что многие Шнивы укомплектовываются штатной броней. Специальная разработка конструкции типа “Шериф” обусловлена типом кузова автомобиля, объемом двигателя и прочими параметрами. Почему защита типа “Шериф” пользуется популярностью у владельцев Шнив? Все очень просто, благодаря соотношению цены и качества.

“Шериф” характеризуется такими основными показателями качества:

№	Защита и свойства.	Описание
1	Щит от ударов.	Обусловлена сбережением двигателя и днища от разных видов воздействующих факторов: камней, наезда на бугры, оседания на “пузо”.
2	Коррозия.	Благодаря специальному покрытию, нанесенного на поверхность “Шерифа”, обеспечивает долгий срок эксплуатации без появления ржавчин.
3	Грязь, вода и пыль.	Продуманное исполнение конструкции позволяет не допускать попадания в двигатель воды, грязи и пыли, что обусловлено наличием спец крыльев.
4	Перегревание.	Не допускает перегрева мотора. “Шериф” оснащается отверстиями, которые обеспечивают вентиляцию.
5	Аэродинамическое свойство.	Конструкция защиты способна распределять поток воздуха, что обеспечивает высокие аэродинамические свойства на дороге.
6	Основательность крепления	Установка производится по штатным отверстиям. Нет необходимости сверлить кузов авто.
7	Прочность	Благодаря методу, по которому изготовлен “Шериф”, он обладает высокими тех свойствами и прочностью.

Установка защиты картера на авто Нива Шевроле

Установка осуществляется совершенно свободно в домашних условиях, но в обязательном порядке необходимо наличие смотровой ямы. Без ямы будет очень сложно даже несмотря на то, что Шнива имеет высокий клиренс. Итак, установка преждевременно обуславливается наличием новой защиты.

Установка начинается с поставки автомобиля на смотровую яму. Если вы решили установить защиту на только что купленную Шниву, то здесь проще. Нет необходимости осуществлять очистку днища и двигателя. Да и крепления видны хорошо и не успели еще заржаветь.

Источник

Основные критерии выбора

Основное требование к защите — это жесткость. В случае если защитный поддон сделан из легкогнущегося материала, то даже удар средней силы, может иметь катастрофические последствия. Удар через такую защиту перейдет в картер, что повлечет его повреждение. Такая защита просто бессмысленна.

Если вы решили установить защитный поддон из металла, то убедитесь, что его толщина минимум 3 миллиметра. В ином случае лист будет просто не в состоянии выдерживать вероятных ударов.

Очень важный фактор — это вес защиты. Нужно помнить, что при проектировании конструктора четко рассчитывают развесовку кузова. Это значит, что любая нагрузка на подвеску может нарушить предусмотренную изготовителем пропорцию.

Внедорожник с защитой

Не стоит упускать из внимания и такой важный фактор, как безопасность во время дорожно-транспортного происшествия. Защитный поддон не должен влиять на предусмотренную конструкторами модель деформации кузова.

Еще одним важным моментом, на который стоит обратить внимание — это бесшумность. Как правило, шум возникает, когда поддон соприкасается с подрамником и все это очень хорошо слышно в салоне при движении

Выбирая защиту для своего автомобиля, обязательно придерживайтесь этих рекомендаций и обязательно учитывайте 4-е основных параметра:

• высокая жесткость;
• как можно меньший вес;
• безопасность во время столкновения;
• бесшумность во время движения.

В чем заключается польза защиты картера машины

То, что защита картера машины является крайне нужной вещью, сомнений ни у кого не вызывает. Тем автолюбителям, которым приходится часто ездить в условиях бездорожья, она просто необходима. Да и при езде по городу она тоже не помешает. Ведь из-под, казалось бы, ровного асфальта вполне может торчать кусок арматуры или же кирпича. Не говоря уже про куски льда. Если автомобиль наскочит на такую вот «ловушку», то ремонт его будет стоить очень и очень дорого.

Кроме того, подавляющее большинство отечественных страховщиков отказываются оформлять КАСКО на автомобили без установленной на них защиты картера. В некоторых случаях она даже может защитить автомобиль от угона, потому как несколько усложняет доступ к электропроводке. Таким образом угонщикам будет весьма сложно подключить оборудование для угона.

Также, весьма существенным преимуществом защиты картера машины является то, что она препятствует проникновению в двигатель машины грязи, воды, пыли и тому подобного.

Карбоновая защита, достоинства и недостатки

Поликарбонат является недорогим материалом, однако отличается особой легкостью и прочностью — он легче стали примерно в семь раз, в два раза легче дюралюминия и, при этом, прочнее алюминия фактически в три раза. При изгибе или сжатии, прочность поликарбоната можно сравнить с прочностью стали. Уже давно из поликарбоната изготавливают полицейские щиты, антивандальные и хоккейные ограждения, остекляют кабины самолетов и многое другое

Кроме того, поликарбонат обладает немаловажным свойством — под влиянием опасных усилий, он способен безопасно и быстро разрушаться, что особо важно в аварийных ситуациях

Стоит отметить, что поликарбонат не ржавеет и способен обеспечивать шумоизоляцию. Также он принимает часть силы удара на себя, а на кузов передает лишь часть этой силы, когда металл передает фактически все сто процентов силы удара. Помимо этого, он устойчив к низким и высоким температурам, диапазон которых колеблется от -60 до +40 градусов по Цельсию.

Шпатлевка и грунтовка

Если на поверхности мотора имеются дефекты, придется производить шпатлевание. Для этой цели подходят только специальные составы, реализующиеся в строительных или автомобильных магазинах. Перед работой основу шпаклевочной смеси соединяют с отвердителем строго по инструкции, наносят шпателем на проблемный участок. Если трещина значительная, выполняют работу в несколько слоев с полной промежуточной сушкой каждого слоя.

После окончательной полимеризации шпатлевки шлифуют поверхность участка мелкой наждачкой или специальным кругом болгарки. В результате проблемная зона должна стать идеально ровной. Ее вновь обезжиривают и обязательно наносят грунтовку.

Материалы, используемые для изготовления поддонов

Многие автовладельцы часто сталкиваются с проблемой выбора правильной модели защиты картера. Материалом для изготовления данных приспособлений служит разнообразное сырье:

• стальные листы;
• нержавеющая сталь;
• алюминий;
• титан;
• композитный материал в виде стеклопластика или углепластика.

Каждый представленный вид материалов обладает определенными характеристиками и свойствами. Привычная металлическая защита двигателя постепенно заменяется новыми композитными элементами.

Описание брони картера из стали и нержавейки

Стальная защита картера наиболее востребована на автомобильном рынке. К основным ее достоинствам относятся следующие показатели:

• низкая цена;
• высокая прочность;
• устойчивость к ударам и механическим повреждениям;
• возможность устранения полученных деформаций.

Для изготовления защиты из стали используются листы толщиной два миллиметра. Приспособление, выполненное из материала такой толщины, успешно оберегает картер транспортного средства от повреждений.

Внедорожники комплектуются усиленной броней, изготовленной из стальных листов толщиной три миллиметра. Такая защита отличается большим весом и повышенной устойчивостью против сильных ударов. Усиленные щиты трудно восстанавливать в гаражных условиях.

Основным недостатком стальных элементов является коррозия, ржавчина образующиеся в местах крепления. Обработка антикоррозийными средствами приносит эффект только в местах, где нет соединений.

Автоброня из нержавейки имеет сходные характеристики со стальными образцами. Ее основные преимущества — это презентабельность и устойчивость против коррозии. Изделия из нержавейки используются на дорогих иномарках.

Недостатком поддонов, изготовленных из нержавейки, является их высокая стоимость. Для сокращения расходов на щиты, автовладельцы используют декоративные накладки из нержавейки на обычные стальные поддоны.

Особенности алюминиевых защитных элементов

Алюминиевая защита картера двигателя имеет более высокую цену. Основные преимущества таких элементов состоят в следующих особенностях:

• повышенная жесткость;
• минимальные деформации;
• долговечность;
• возможность восстановить или произвести ремонт изделия, получившего деформации;
• отсутствует искрение при ударах о препятствия, что снижает вероятность возгораний в моторном отсеке;
• малый вес изделия благодаря легкости алюминия.

Защита, изготовленная из алюминия, обладает следующими недостатками:

• высокая стоимость;
• листы изготавливаются без ребер жесткости;
• способность исходного материала окисляться на воздухе приводит к появлению пятен, имеющих неэстетичный вид;
• закисание крепежных деталей приводит к трудностям при снятии приспособления.

Алюминиевая защита картера отличается большой толщиной листа, доходящей до пяти миллиметров. Благодаря малому весу материала такой вид изделий нашел широкое применение на гоночных машинах.

Описание свойств композитной и титановой защит картера

Композитная защита двигателя обладает небольшим весом, устойчива к коррозии, способна надежно предохранить картер и ходовую систему от негативных воздействий и ударов.

К недостаткам изделий, изготовленных из данного материала, относятся следующие факторы:

• образование сколов и трещин на листах в местах точечных и сильных ударов;
• отсутствие возможности восстанавливать щиты из композитных материалов, ремонт таких деталей не производится;
• низкая теплопроводность материала может привести к перегреву двигателя и трансмиссии;
• композитная защита картера имеет высокую стоимость, особенно изготовленная из кевлара.

Композитная защита устанавливается на машинах класса люкс.

Листы из композитного сырья не нуждаются в ребрах жесткости. Стендовые испытания показали, что прочностные характеристики уменьшаются от их наличия, т. к. в местах расположения ребер происходит концентрация напряжения. Многие производители располагают ребра жесткости на композитных изделиях для придания товарного вида.

Титановая защита относится к наилучшему виду данных изделий. В нем собраны все достоинства рассматриваемых выше материалов. Титан способен обеспечить все требования, предъявляемые к защите поддона двигателя:

• высокая прочность;
• отсутствие коррозии и окисления;
• легкость.

Единственным недостатком данного сырья является его высокая стоимость.

Изготовление защиты своими руками

Для некоторых автовладельцев стандартной защиты двигателя недостаточно. Часто они заказывают нестандартные защиты под заказ или делают их своими руками. Изготовление достаточно несложный процесс и не займёт больше трёх дней. Делается схематичный чертеж, и вырезаются элементы защиты, обычно из стали 3 мм. Чтобы согнуть сталь, следует сделать пропилы болгаркой (потом нужно будет их заварить). Мощные крепёжные элементы из уголка крепятся на подрамник или лонжероны. Далее всё как при установке стандартной защиты.

Чтобы установить защиту двигателя можно обратиться на СТО или сделать это самому. В любом случае двигатель вашего автомобиля будет защищён от неприятных сюрпризов на дороге. А степень защищённости вы можете выбрать сами, в зависимости от условий эксплуатации.

Каждый железный конь имеет сердце – это мотор или двигатель, и как только он начинает хандрить, автомобиль отказывается работать. Если в средневековье рыцари защищали металлическими латами как себя, так и своего коня, то современные владельцы авто ставят специальные короба для спасения двигателей.

Как устанавливается защита двигателя, можно ли ее изготовить самостоятельно, технические тонкости установки – на все эти вопросы мы попытаемся ответить.

Назначение и конструкция

Защита картера двигателя – это деталь из металла или композитного материала (стеклопластика, карбона или кевлара), которая прикрывает нижнюю часть моторного отсека. Она крепится к элементам кузова автомобиля, если таковая предусмотрена конструкцией. Предназначена защита картера и КПП для предотвращения ударов поддоном двигателя, картером коробки передач о неровности дорожного покрытия и камни, иногда попадающиеся на проезжей части дороги.

Так как поддон картера двигателя, впрочем, как и КПП, чаще всего изготавливают из стального листа толщиной менее миллиметра, он в большинстве случаев не выдерживает серьезного столкновения с препятствием. Ездить на автомобиле после такого происшествия нельзя, так как через образовавшееся отверстие масло вытечет наружу, а агрегат, работая без смазки, быстро придет в негодность. На автомобиле с продольным расположением двигателя закрывается, как правило, только поддон картера двигателя. Так как кожух сцепления и коробка находятся позади мотора, заслоненные его поддоном. Если же силовой агрегат имеет поперечное расположение, то защита картера вместе с двигателем закрывает и коробку перемены передач с кожухом сцепления.

Выбор

Чтобы верно выбрать защиту для своего автомобиля, необходимо знать, чем отличаются на вид схожие изделия. Защиты поддона картера разных изготовителей для какой-то определенной модели автомобиля не могут существенно отличаться своими геометрическими размерами, за исключением, пожалуй, толщины пластины, которая для изделий из металлов не должна быть меньше 3 мм. Значит, выбирать предстоит лишь материал, из которого изготовлена защита картера двигателя. Плюсы и минусы металлов, которые наиболее часто применяются для изготовления.

• Сталь. Защита картера, выполненная из стали, встречается в продаже наиболее часто. Достоинства щитка из этого материала: невысокая стоимость, достаточные прочность и жесткость, а также хорошая ремонтопригодность. Недостатки: большой вес и слабая устойчивость против коррозии.
• Алюминий. Плюсы такой защиты картера: низкий вес, отличная антикоррозийная устойчивость. Минусы: прочность и жесткость оставляют желать лучшего. Низкая ремонтопригодность ввиду того, что варить этот металл можно только специальным сварочным аппаратом с использованием аргона.

Композиты

Общие свойства композитных материалов – это высокая прочность и небольшая масса. Однако, несмотря на то что защита картера автомобиля выдерживает довольно значительную нагрузку, распределенную по ее площади, сильный удар в одну точку, как правило, пробивает в ней сквозное отверстие. Толщина защиты двигателя автомобиля из композитов обычно от 8 до 12 мм, что несколько больше, чем из металлов. Поэтому выигрыш в массе не так велик, как может показаться на первый взгляд. Предельные параметры каждого композита зависят в основном от того, какими волокнами он армирован. Ниже приведем несколько примеров композитных материалов, используемых для изготовления защиты картера автомобиля.

1. Кевлар. В нем для армирования используются параарамидные волокна. Они обладают высокой прочностью и термостойкостью, а также небольшой удельной массой. К примеру, разрывное усилие этих волокон составляет от 280 до 550 кгс/мм², против 50—150 кгс/мм² у стали. А его плотность (около 1,5 т/м3) значительно меньше аналогичного параметра стали, который в среднем равен 7,8 т/м3. Цвет защиты картера из этого сырья – зеленовато-золотистый. Это лучший и самый дорогой композитный материал для изготовления защиты поддона картера двигателя автомобиля.
2. Карбон. Армируется углеродными волокнами. Они имеют разрывное усилие 250–500 кгс/мм2 при плотности 1.75 т/м3.
3. Стеклопластик, также называемый FRP. Стекловолокно, входящее в его состав, рвется при усилии 170 кгс/мм2 и имеет плотность 2.52 т/м3. Хотя его параметры уступают двум предыдущим материалам, они все же несколько лучше, чем у стали. Да и стоимость защиты картера двигателя из этого материала заметно ниже, чем из карбона или кевлара.

Легкие защиты картера двигателя автомобиля из композитов устанавливают чаще на спортивные машины. Там же, где не идет борьба за секунды, подойдут и стальные изделия.
