Давление масла в дизельном двигателе: что нужно знать

Содержание

Как проверить давление масла в двигателе

Разумеется, замер давления в двигателе не производится перед каждым выездом из гаража. Мало того, такая процедура в принципе не предусмотрена регламентом технического обслуживания.

Для этого существуют два контрольных прибора:

стрелочный указатель;
контрольная лампа давления масла.

Если стрелочный циферблат присутствует не в каждом автомобиле, то контрольная лампа (красного цвета) всегда есть на приборной панели. Даже если она не горит постоянно, а вспыхивает при холостых оборотах на непрогретом моторе, это повод бить тревогу.

Проверка манометром давления масла в двигателе BMB X5 — видео

Проверка давления масла в двигателе начинается с исправности средств контроля.

Для информации
Стрелочный указатель не является манометром. Чаще всего он просто работает параллельно контрольной лампе. Даже если он подключен к собственному датчику давления, стрелка не перемещается в реальном времени вслед за его показаниями.

Вспоминаем о том, что по мере роста оборотов меняется и давления масла в двигателе. Это вовсе не означает, что вы будете наблюдать за постепенным перемещением стрелки от нулевой отметки к ограничителю. Прибор показывает, что давление есть, не более того.

Просто психологически вы чувствуете себя спокойнее. А вдруг контрольная лампа перегорела? Тогда вы наблюдаете за состоянием давления по стрелочке.

И вот, случилось страшное: стрелка на нуле (при наличии прибора), красная лампа горит или подмигивает.

Даже если вы не знаете, как проверить давление масла, посмотрите на контрольный щуп. Уровень ниже отметки «MIN» запросто может привести к масляному голоданию, и снижению давления.
Осмотрите пробку заливной горловины на предмет отсутствия белесой эмульсии. Если на крышке видна смесь воды и смазки – незачем проверять давление масла. Ищите порванную (пробитую) прокладку между головкой блока и корпусом картера двигателя. В смазке присутствует антифриз.
Проверьте отсутствие потеков на корпусе двигателя. Может разгерметизировалась прокладка картера, какой-нибудь сальник, или сливная пробка.
В случае, если перечисленных проблем нет – проверяем датчик давления. Обычно он расположен в районе масляного фильтра. Смотрим на целостность разъема, сигнальных проводов. Если есть возможность – меняем датчик на заведомо исправный, сравниваем результат.

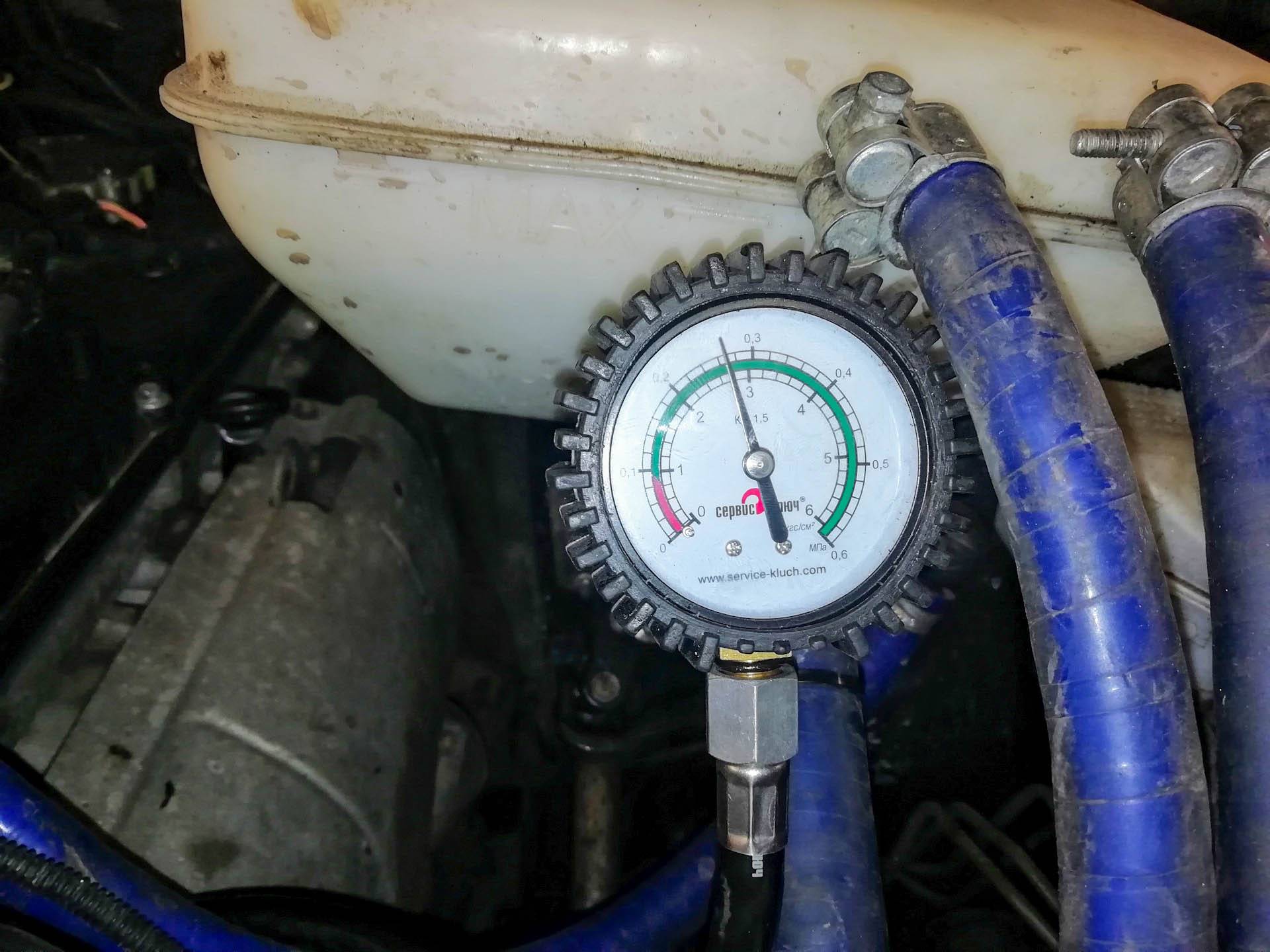

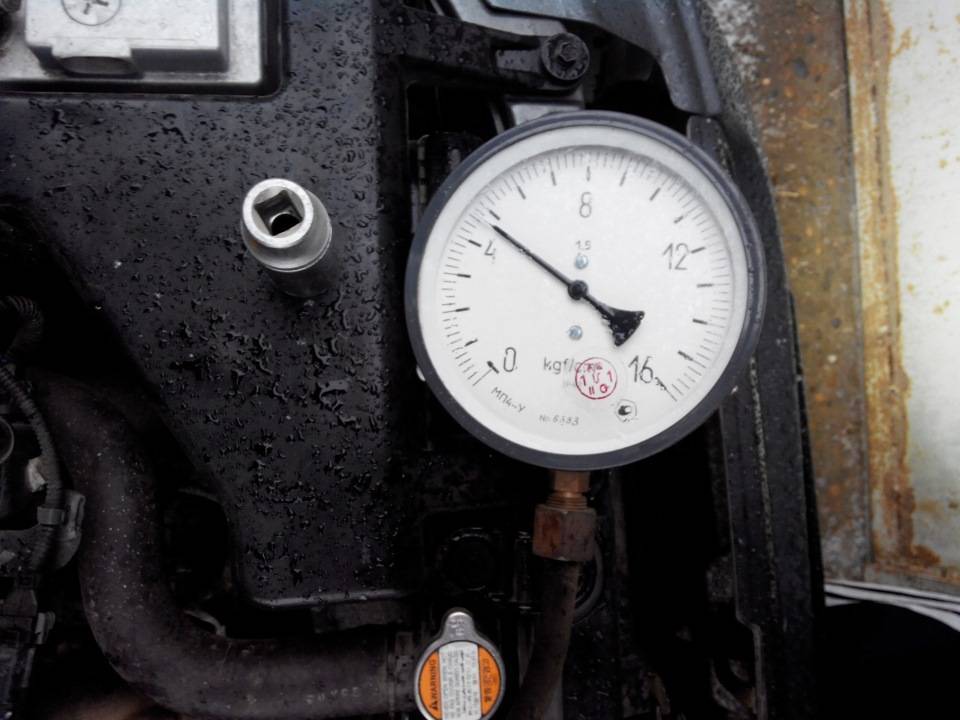

Вместо датчика давления вкручиваем манометр для технических жидкостей. Скорее всего, вам понадобится переходник или даже шланг удлинитель.

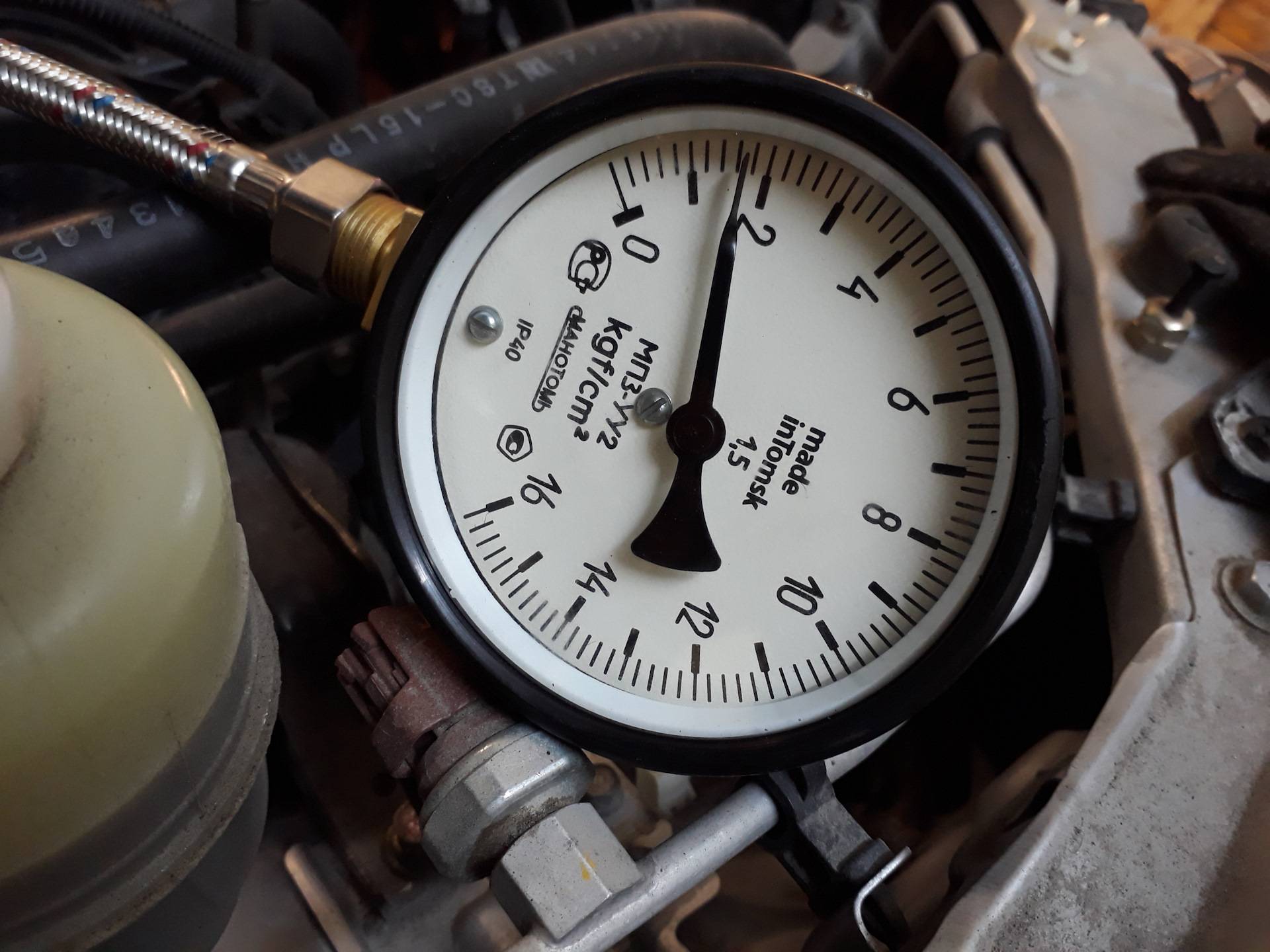

Как проверить давление масла в двигателе механическим манометром — видео

Запускаем двигатель, даем прогреться, и оцениваем давление на разных оборотах.

Важно: При подключении измерительных приборов на место датчика, часть моторного масла может пролиться. Перед измерением долейте жидкость до уровня по щупу.. Естественно, при отключении датчика и установки прибора, будет гореть индикатор масла на приборной панели

Главное – чтобы компьютерный «мозг» вашего авто не определил это состояние, как неисправность, и не перевел двигатель в аварийный режим. Тогда вы не сможете поднять обороты для замера

Естественно, при отключении датчика и установки прибора, будет гореть индикатор масла на приборной панели. Главное – чтобы компьютерный «мозг» вашего авто не определил это состояние, как неисправность, и не перевел двигатель в аварийный режим. Тогда вы не сможете поднять обороты для замера.

Слишком «умные» автомобили имеют возможность отключить аварийную ситуацию для проведения обслуживания.

Аварийная индикация давления масла в двигателе

На данный момент практически каждый автомобиль оснащен аварийной индикацией, которая свидетельствует о отсутствии давления. В народе она известна как «горящая масленка». В случае, если она затухает в течение 10-20 секунд после запуска двигателя, то можно не переживать. Здесь виноват масляный фильтр. Постоянное свечение лампочки свидетельствует о более серьезных проблемах – поломке датчика давления, выходе из строя масляного насоса и т.п.

Обращайте свое внимание на аварийную индикацию. Игнорирование неполадок может привести к капитальному ремонту мотора

Если лампочка загорелась, скорее глушите машину и отправляйтесь на буксире или эвакуаторе https://volok-evakuator.ru/lotoshino.html на хорошее СТО.

Как проверить давление масла в двигателе

Бывают случаи, когда наличия сигнальной лампочки недостаточно, нужны более точные замеры. Лампочка не заменит надежный прибор, т. к. может выйти их строя в любое время, а водитель этого даже не заметит.

Особенно опасны изменения в работе насоса масляного при движении по трассе на большой скорости. Перегоревшая лампочка ничего не извещает, водитель продолжает движение, а движок в это время не получает смазочный материал в достаточном количестве.

Без цифровой проверки давления смазочного материала невозможно определить состояние внутри двигателя. Рекомендуется дополнительно поставить прибор — манометр, оснащенный звуковым сигналом, который постоянно информирует, какое рабочее давление масла в двигателе.

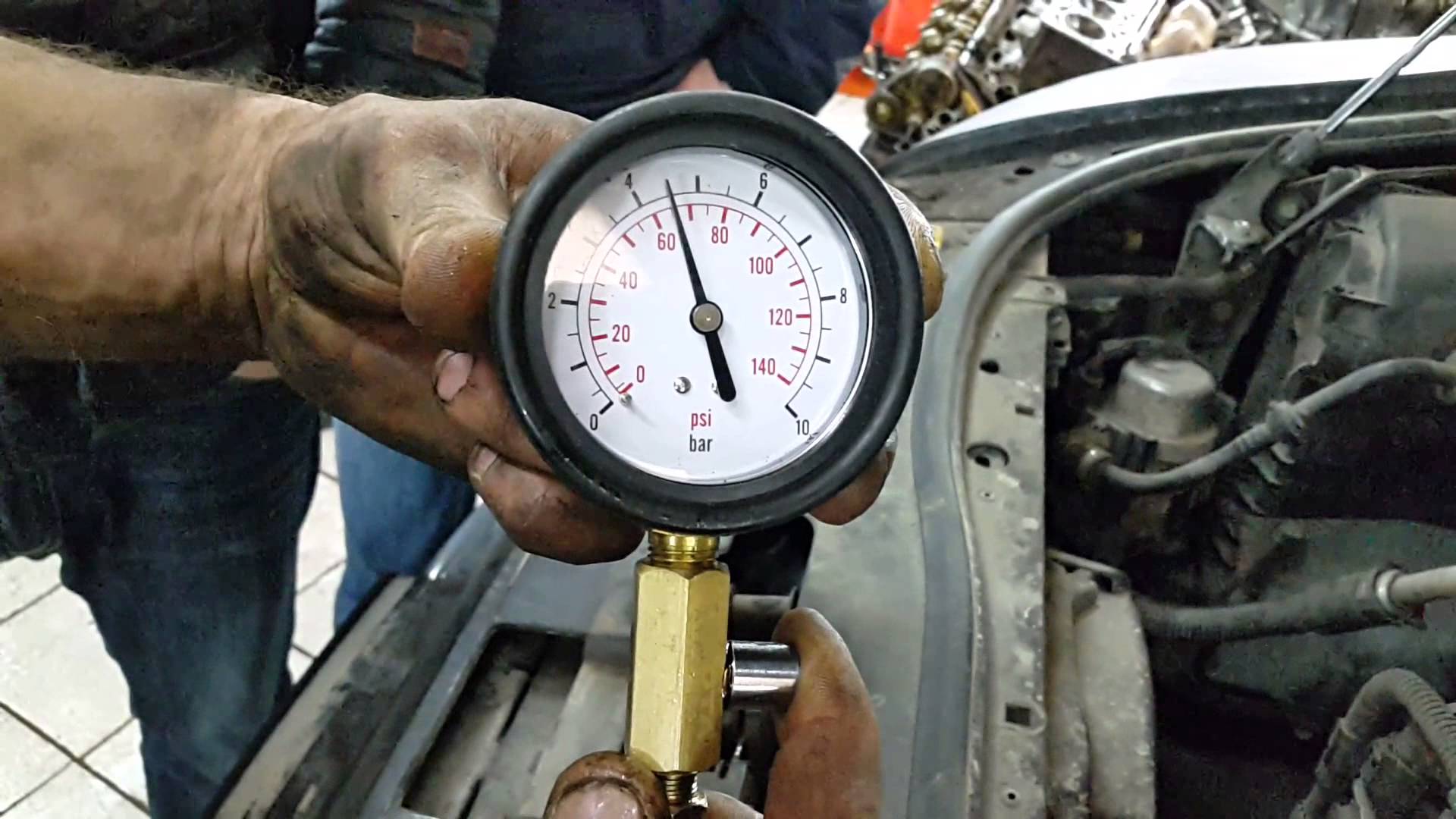

Самостоятельная проверка давления масла в гаражных условиях производится в несколько этапов:

Прогреть двигатель до температуры, равной рабочему значению не ниже 90°С.
Заглушить мотор.
Открыть капот.
Отсоединить аварийный прибор давления.
Подключить проверочный датчик для измерения давления масла.
Запустить двигатель.
Проверить давление при холостых оборотах.
Нажать на педаль газа до 5000 об/мин.
Снять показания.

Цифровой современный измеритель, подсоединенный к автомобильному компьютеру, также можно позволит увидеть, какое давление масла в двигателе. Этот прибор называется тестер давления масла в двигателе.

Нормальное давление выражено в следующих усредненных показателях:

При работе двигателя вхолостую 2 бара (0,2 Мпа).
При высоких оборотах4,5 — 6,5 бар.

Диагностика системы смазки

Современные двигатели оборудованы датчиками, которые расположены в разных частях. В процессе эксплуатации водитель не видит информации о том, какие системы и в каком режиме работают. На управляющий компьютер информация приходит в виде зажигания отдельных индикаторов. Они показывают на возникновение определенных погрешностях в работе.

В случае возникновения определенного сбоя появляется надпись «Check engine», она сигнализирует о возникающем сбое. Эксплуатировать с подобными сообщениями нежелательно.

При износе двигателя такая надпись может сигнализировать о понижении давления. Поэтому, если водитель видит подобное сообщение, то нужно провести диагностику.

У двигателей имеются специальные разъемы, к которым можно соединить ноутбук. Специальные программы для анализа работы двигателя можно скачать из интернета. Для каждого типа ДВС есть свои диагностические программы.

Диагностика выполняется в следующей последовательности

Производится соединение разъема с компьютером.
Включается необходимая программа.
На холодном двигателе определяется показание нулевых характеристик.
Запускается мотор.
После прогрева до нормального теплового режима программа автоматически считывает информацию с датчиков, которые установлены при изготовлении.
Среди считываемой информации получают данные о давлении в режиме холостого хода.
У некоторых моделей ДВС и программного обеспечения можно проверить работу на режимах разгона или торможения двигателя. Поэтому поучается более полная информация о состоянии систем.
В большинстве программ помимо общего состояния можно уточнить, насколько соответствует используемое масло режимам работы двигателя.

По типу ошибок, которые регистрируются после проведения диагностики, можно принимать решение о том, что требуется для конкретного мотора. Если пробег небольшой, то чаще всего восстанавливается нормальный режим при замене расходных материалов. Система смазки начнет показывать приемлемые показатели при заливке новой смазки.

Диагностика системы смазки

Диагностика выполняется в следующей последовательности

Производится соединение разъема с компьютером.
Включается необходимая программа.
На холодном двигателе определяется показание нулевых характеристик.
Запускается мотор.
После прогрева до нормального теплового режима программа автоматически считывает информацию с датчиков, которые установлены при изготовлении.
Среди считываемой информации получают данные о давлении в режиме холостого хода.
У некоторых моделей ДВС и программного обеспечения можно проверить работу на режимах разгона или торможения двигателя. Поэтому поучается более полная информация о состоянии систем.
В большинстве программ помимо общего состояния можно уточнить, насколько соответствует используемое масло режимам работы двигателя.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

корпус;
мембрана;
контакты;
а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Что нужно делать, чтобы не допустить повышение уровня масла?

Рекомендуется следовать определенным правилам, чтобы не допустить повышения уровня масла:

При покупке останавливайте выбор только на масле, рекомендованном заводом-производителем или известном своим высоким качеством. Низкокачественные масла свои функции выполняют плохо, при эксплуатации автомобиля в двигателе будут образовываться отложения.
Вязкость масла должна соответствовать модели двигателя. Только так будет достигнут максимальный КПД
Даже с учетом аналогичных процессов в дизельных и бензиновых ДВС при выборе масла следует принимать во внимание состав топлива для вашего двигателя.
Регулярно проходить диагностику, обнаруженные дефектные детали надо незамедлительно менять

Важно помнить, что даже небольшой износ или микротрещины негативно повлияют на работу системы, баланс которой будет нарушен
Масло при подобных неисправностях быстро утрачивает свои свойства, что снижает производительность ДВС.

Следуя этим правилам можно не допустить возникновения неисправностей, последствием которых станет значительное изменение расхода масла. При обнаружении отклонений в расходе моторного масла необходимо как можно быстрее отправить автомобиль на диагностику.

Важно! Возросший уровень масла негативно влияет на работу двигателя и может вывести его из строя из-за увеличившихся нагрузок. Своевременно определив и устранив причины неисправности, вы сможете продлить срок службы автомобиля

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Возможные причины понижения давления в системе смазки двигателя

В процессе эксплуатации часто возникают причины, которые приводят к изменению показателей:

по мере эксплуатации моторного масла наблюдаются изменения свойств. Снижается плотность, уменьшается кинематическая вязкость. Оба этих показателя способствуют увеличению проникающей способности жидкости;
при выгорании противопенных присадок в каналах вместо жидкости возможно появление пены. Она сжимается (в составе жидкости появляется газ, способный изменять объем при сжатии). В результате также возможно уменьшение усилий проталкивания масла в системе;
засорение сетки приемного фильтра ограничивает подачу жидкости в системе. Производительность насоса снижается из-за возникающего сопротивления на входе;
по мере работы шестеренчатого насоса происходит износ шестерен. Между зубьями образуются большие зазоры. При вращении больший объем масла проталкивается в обратном направлении. Реальная подача масла уменьшается, что ведет и к снижению усилий проталкивания. При падении рабочих показателей ниже 5…6 кг/см² на высоких оборотах коленчатого вала некоторые детали будут испытывать дефицит смазки. Такое приведет к «сухому» трению между сопрягаемыми деталями;
износ наблюдается не только у насоса. Изнашиваются вращающиеся детали. Особенно подвержены уменьшению размеров шейки на коленчатом валу. В результате увеличиваются зазоры. Жидкость начинает циркулировать с меньшим сопротивлением. Она будет перетекать только на коренных шейках, а давления для подачи к шатунным шейкам может оказаться недостаточным. Тогда будет наблюдаться более интенсивный износ именно в этой части двигателя;
при забивании фильтрующего элемента в сменном фильтре сопротивление на подаче увеличивается. В самой системе смазки ощущается недобор в подаче смазки;
летом вязкость масел снижается. В результате рабочие жидкости легче проталкиваются по каналам смазочной системы.

Как проверить давление масла

Если появляется одна из перечисленных проблем, моргает лампа давления масла на прогретом двигателе, а также на приборной панели горит специальный индикатор. Система сигнализирует о снижении давления, но для того, чтобы оценить реальную ситуацию, нужен специальный прибор. Классический манометр для измерения давления масла в двигателе есть в арсенале любого автовладельца.

На холостых оборотах на прогретом двигателе

то помаргивала то загоралась лампочкадавления масла .

Почему загорается лампа давления масла

и что теперь делать? Основные причины. Постоянная ссылка на статью…

Приступаем к проверке

Предлагаем следующий алгоритм определения уровня давления масла в двигателе:

Для начала нужно прогреть автомобильный движок до стандартного показателя (до 60 градусов).
Затем движок выключают, снимают датчик.
После подключения через адаптер индикатора к коробке передач либо к масляной системе, запускают двигатель, снимают на разных оборотах показания.

После того как вы заглушите двигатель, подождите пока он остынет, датчик сбросьте индикаторной кнопкой, уберите с двигателя индикатор, закрепите датчик.

Технические характеристики двигателя не только содержат информацию о давлении, но и описание оборотов движка, для которых должны быть проведены измерения. Если полученные результаты близки к нормам, никаких оснований для тревоги нет.

Для нормального двигателя максимальный показатель давления при существенной нагрузке составляет 7 кг/см 2 . При полном соответствии всех значений с нормативами, указанными производителем в инструкции, причиной загорания сигнальной лампочки является неисправность датчика. Исправить ситуацию вполне можно своими силами, не пользуясь услугами профессиональных автослесарей.

Способы ремонта загорания контрольной лампочки

При загорании контрольной лампочки, свидетельствующей о снижении давления масла в двигателе, не впадайте в панику. Для начала нужно оценить уровень масла, воспользовавшись щупом. Если он будет ниже допустимого минимума, долейте масло, затем заведите машину. Если лампочка больше не горит, можно двигаться дальше. Если добавление масла не избавило вас от проблемы, а лампочка продолжает гореть, проверим вероятность попадания топлива либо масла в поддон. Это возможно при наличии в поддоне трещин, износе поршней, увеличении зазора между стенками цилиндра. Справиться с подобной проблемой можно только с помощью полной разборки автомобильного двигателя, то есть путем капитального ремонта.

Если причиной загорания индикаторной лампочки будет поломка датчика, не имея под руками специального прибора, проверку падения давления проводим следующим образом:

снимаем с датчика клеммы, выкручиваем датчик из блока;
вытягиваем провод из катушки зажигания;
просим погонять стартером коленчатый вал владельца попутной машины.

Если при прокручивании из отверстия, сделанного для установки датчика, масло бьет струей, то давление в норме. Причиной мигания лампочки будет поломка датчика. Засорение масляного фильтра приводит к открыванию перепускного клапана, в результате чего загорается лампочка индикатора. Для устранения проблемы потребуется замена моторного масла.

При уменьшении давления из-за неисправности масляного насоса либо загрязнения сетки маслоприемника, действуем следующим образом:

устраняем неисправности редукционного клапана путем прочистки и регулировки;
загрязненную сетку промываем, предварительно сняв поддон картера.

Самым опасным автомеханики считают ситуацию, при которой индикатор горит, а в смазочной системе нет давления из-за износа коренных подшипников. Без капитального ремонта мотора, шлифовки коленчатого вала, установки ремонтных вкладышей –не обойтись.
