Что такое двигатель GDI

Положительные стороны

Как уже говорилось выше, главные плюсы двигатель GDI получает благодаря возможности работы на сильно обеднённой смеси при отсутствии больших нагрузок. Преимуществом уменьшения соотношения с 1:14 до 1:20 является существенное снижение расхода топлива при движении в смешанном или городском цикле. Исследования специалистов показывают, что в городском заторе с длительной работой двигателя на постоянных оборотах холостого хода затраты горючего уменьшаются сразу на 20–25%. Однако говорить о таких же результатах при быстрой езде по трассе не приходится — двигатель GDI будет требовать столько же топлива, сколько и силовой агрегат с распределённым впрыском.

Что такое двигатель GDI

Двигатель KIA с системой GDI

Дополнительные плюсы удаётся получить и от смесеобразования, происходящего непосредственно в камере сгорания. Специалисты по двигателям автомобилей могут сказать, что горение в цилиндре происходит неравномерно — больше всего топлива удаётся поджечь в непосредственной близости к свече, тогда как дальние части камеры охватываются неравномерно, что и приводит к выбросу остатков горючего в выхлопную трубу. Компания Volkswagen впервые предложила технологию послойного прямого впрыска топлива, назвав её FSI — впоследствии другие автомобильные фирмы приняли на вооружение такую методику.

За один обычный такт впуска форсунка может впрыскивать до пяти порций топлива, которые образуют неравномерную смесь, составленную с учётом всех нюансов процесса горения. Благодаря этому двигатели FSI и современные агрегаты GDI имеют меньший расход топлива, меньшую токсичность выхлопа, а также лучшую стабильность работы на невысоких оборотах.

Что такое двигатель GDI

Двигатель V6 FSI Audi

Такое изменение смесеобразования позволяет получить и другой положительный эффект, сущность которого заключается в повышении мощности и тяги приблизительно на 10–15%. Кроме того, двигатель GDI позволяет получить плюсы, связанные с уменьшением объёма нагара. Соответственно, увеличивается срок службы многих компонентов, а масло сохраняет большую часть своих свойств вплоть до момента замены. Плюсы заключаются и в снижении вероятности поломки мотора в результате закупорки масляных каналов продуктами сгорания топлива. Однако ни одна сложная конструкция не может обойтись без своих минусов — включая и мотор с непосредственным впрыском.

Критика

Крайне сильно критикуется подсистема печати Windows, особенно в случае сравнения её с CUPS.

Причины: бинарный формат потока задания печати (в CUPS это PostScript) и реализация обработки этого потока в виде нескольких DLL внутри одного процесса SPOOLSV.EXE (CUPS вместо этого использует обычный конвейер из нескольких процессов вроде pstoraster | rastertoepson | parallel, который можно при желании запустить из обычного UNIX shell). Таким образом, CUPS поддерживает разработку фильтров заданий печати (например, для платных принтеров в отелях) даже на скриптовых языках вроде Perl.

Однако тут речь скорее о компонентах, лежащих ниже GDI.

Однако CUPS имеет серьёзные проблемы с поддержкой WinPrinterов вроде всех дешёвых лазерных принтеров Hewlett-Packard. Так как они не поддерживают распространённый формат PCL, для них надо ставить огромные, сложные в настройках и построении пакеты, такие, как HP OfficeJet (порт «hpoj» во FreeBSD). При этом CUPS прекрасно поддерживает струйные принтеры, дорогие модели лазерных принтеров Hewlett-Packard и принтеры PostScript.

Режимы работы двигателя GDI

Технология прямого впрыска GDI

GDI двигатель способен работать в различных режимах (их три), каждый из которых зависит от преодолеваемой нагрузки. Рассмотрим эти режимы:

  • Режим работы на сверхбедной смеси. Включается данный режим, когда двигатель слабо нагружен. При нём впрыск топлива осуществляется в конце такта сжатия. Соотношение воздух/топливо в этом случае 40/1. Режим работы на стехиометрической смеси. Этот режим включается, когда двигатель испытывает среднеинтенсивную нагрузку (например: разгон). Топливо подаётся на впуске, оно впрыскивается коническим факелом, заполняя цилиндр и охлаждая воздух в нём, что предупреждает детонацию. Режим работы системы управления. При нажатии “тапки в пол” с малых оборотов, впрыск топлива осуществляется поэтапно, в две стадии. Малая часть топлива впрыскивается на впуске, охлаждая воздух в цилиндре. В цилиндре образуется сверх обеднённая смесь (60/1), которой не свойственны детонационные процессы. А под конец такта сжатия в цилиндр впрыскивается необходимое количество топлива, что “обогащает” топливно-воздушную смесь (12/1). При этом для детонации уже не остаётся времени.

В итоге, увеличилась степень сжатия до 12-13, а двигатель нормально функционирует на бедной смеси. Совместно с этим повысилась мощность двигателя, уменьшился расход топлива и уровень вредных выбросов в атмосферу.

А самые новые двигатели GDI от КИА оснащены турбонаддувом, а именуются они T-GDI. Так последние двигатели семейства Kappa отражают мировую тенденцию к “даунсайзингу”, что выражается в уменьшении объёмов двигателей вместе с увеличением их эффективности. Например, двигатель 1.0 T-GDI от КИА имеет мощность 120 л.с. и крутящий момент 171 Нм.

Режимы работы двигателя GDI

Что такое двигатель GDI

Технология прямого впрыска GDI

GDI двигатель способен работать в различных режимах (их три), каждый из которых зависит от преодолеваемой нагрузки. Рассмотрим эти режимы:

  • Режим работы на сверхбедной смеси. Включается данный режим, когда двигатель слабо нагружен. При нём впрыск топлива осуществляется в конце такта сжатия. Соотношение воздух/топливо в этом случае 40/1.
  • Режим работы на стехиометрической смеси. Этот режим включается, когда двигатель испытывает среднеинтенсивную нагрузку (например: разгон). Топливо подаётся на впуске, оно впрыскивается коническим факелом, заполняя цилиндр и охлаждая воздух в нём, что предупреждает детонацию.
  • Режим работы системы управления. При нажатии “тапки в пол” с малых оборотов, впрыск топлива осуществляется поэтапно, в две стадии. Малая часть топлива впрыскивается на впуске, охлаждая воздух в цилиндре. В цилиндре образуется сверх обеднённая смесь (60/1), которой не свойственны детонационные процессы. А под конец такта сжатия в цилиндр впрыскивается необходимое количество топлива, что “обогащает” топливно-воздушную смесь (12/1). При этом для детонации уже не остаётся времени.
Популярные статьи  ГРМ

Рекомендуем: Всё о давлении масла в двигателе: какое должно быть, как измерить

В итоге, увеличилась степень сжатия до 12-13, а двигатель нормально функционирует на бедной смеси. Совместно с этим повысилась мощность двигателя, уменьшился расход топлива и уровень вредных выбросов в атмосферу.

А самые новые двигатели GDI от КИА оснащены турбонаддувом, а именуются они T-GDI. Так последние двигатели семейства Kappa отражают мировую тенденцию к “даунсайзингу”, что выражается в уменьшении объёмов двигателей вместе с увеличением их эффективности. Например, двигатель 1.0 T-GDI от КИА имеет мощность 120 л.с. и крутящий момент 171 Нм.

Плюсы и минусы использования

Главной особенностью двигателя gdi является подача топлива напрямую в цилиндр, что сокращает время цикла и существенно повышает мощность автомобиля (до 15%). Помимо этого уменьшается расход топлива (до 25%) и повышается экологичность выхлопа. Это обеспечивает более эффективную эксплуатацию автомобиля в городских условиях.

Для автомобилей, на которых установлен GDI двигатель, проблемы эксплуатации связаны прежде всего со следующим перечнем недостатков:

Необходимость нейтрализации отработавших газов при работе мотора на малых оборотах. При образовании обедненной топливно-воздушной смеси в выхлопных газах образуется много вредных компонентов, для устранения которых требуется установка системы рециркуляции отработавших газов.
Повышенные требования к топливу и маслу. Наилучшим бензином для GDI считается топливо с октановым числом 101, который практически недоступен на отечественном рынке.
Высокая стоимость производства двигателей и ремонта. Весомую долю проблем доставляют форсунки, подающие бензин в цилиндры. Они должны выдерживать высокое давление. Если они забиваются по причине некачественного топлива, их невозможно разобрать и почистить – форсунки подлежат только замене

Их стоимость в несколько раз выше, чем у обычных.
Повышенное внимание к системе фильтрации. Чистка и замена воздушного фильтра в такой системе должна производиться чаще, поскольку качество поступающего воздуха напрямую связано с состоянием форсунок.

Отечественные автомобилисты весьма скептически относятся к системе непосредственного впрыска, что обусловлено высокой стоимостью обслуживания автомобиля. С другой стороны, такие двигатели считаются передовой технологией, которая развивается и активно внедряется в автомобилестроение по всему миру.

Базовая концепция

В обычных бензиновых двигателях было бы затруднительно обеспечить распыление воздушно-топливной смеси с идеальной плотностью вокруг свечи зажигания. Однако это стало возможным в двигателе GDI. Кроме того, достигнуто чрезвычайно низкое потребление топлива, потому что идеальная стратификация позволяет топливу, введенному на поздней фазе такта сжатия, поддержать сгорание сверхбедных воздушно-топливных смесей.

В ходе тестовых испытаний двигателя было показано, что воздушно-топливная смесь с оптимальной плотностью собирается вокруг свечи зажигания в виде стратифицированного заряда топлива. Это также было подтверждено анализом поведения топливной струи непосредственно перед воспламенением и анализом мгновенного состава воздушно-топливной смеси.

В результате достигнуто чрезвычайно устойчивое сгорание ультрабедной смеси с отношением «воздух-топливо» 40:1 (55:1 при включении рециркуляции выхлопа).

Отличительные особенности

Чтобы понять разницу между GDI и обычными системами впрыска, нужно рассмотреть отличительные характеристики этого двигателя. Так удастся узнать ключевые моменты касательно бензинового мотора с непосредственным впрыском.

Процесс впрыска осуществляется под давлением, которое имеет параметры от 50 атмосфер и более. В классических системах инжекторных моторов давление составляет около 3 атмосфер. Такая подача позволяет создавать мелкодисперсный туман при распылении.
Существуют некоторые конструктивные отличия, связанные с дроссельной заслонкой. В моторах типа GDI её устанавливают немного дальше.

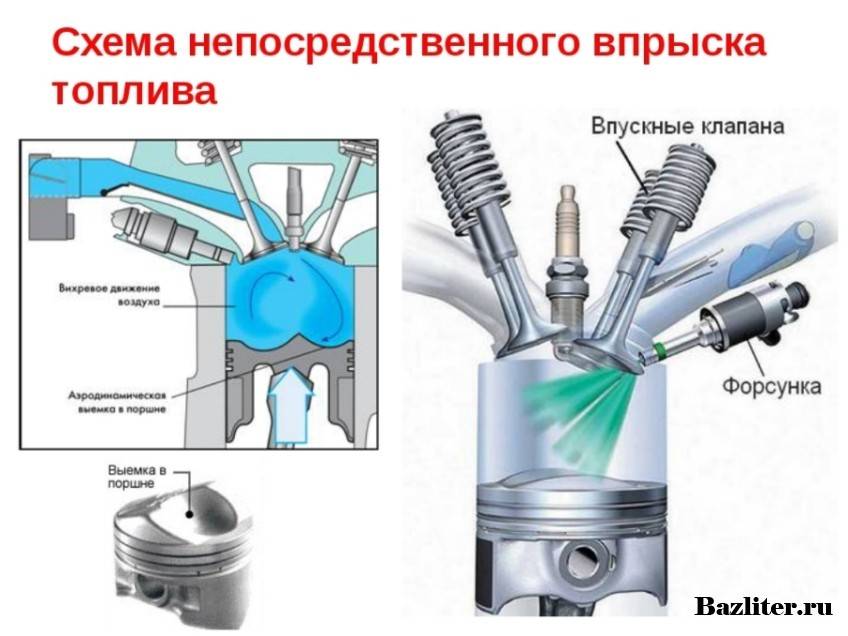

Топливо подаётся непосредственно в сам рабочий цилиндр, где формируется смесь из горючего и воздуха. А на обычных моторах подача происходит через впускной коллектор, необходимый также и для создания топливовоздушной смеси.
В конструкции поршней предусмотрены углубления сферической формы. За счет него становится возможным создание завихрений и управление пламенем при возгорании. Дополнительно выемка нужна для контроля создания смеси, регулируя необходимый объём воздуха и горючего при их соединении в смесь.
GDI позволяют создавать очень бедные смеси. На современных двигателях встречается возможность эффективной работы даже на смеси, пропорции которой составляют до 43 к 1. Это при том, что для классических топливных систем характерно соотношение 14 к 1.
В ГБЦ устанавливаются специальные вихревые форсунки. С их помощью можно создавать потоки закрученной формы. В итоге движение потока осуществляется по строго заданному направлению и траектории.
Для GDI двигателей характерна возможность работы в 2 разных режимах. Это обычный, как у стандартного инжектора, и обеднённый. Причём переход от одного режима к другому происходит в автоматическом режиме. Когда на двигатель увеличивают нагрузку, то есть начинают двигаться с большей скоростью, подаётся обогащённая смесь. В спокойном режиме сгорает обеднённая смесь, за счёт чего экономится топливо.
В составе такого мотора обязательное участие принимает ТНВД

Причём топливному насосу высокого давления удаляют особое внимание, поскольку он выступает как ключевой элемент в работе системы непосредственного впрыска на GDI и ему подобных. Насос влияет на качество функционирования силовой установки и всю его работоспособность.

Всё выглядит очень интересно и привлекательно с позиции потенциального покупателя автомобиля с таким двигателем. Но для объективности нужно рассмотреть сильные и слабые стороны GDI мотора. Это позволит в полной мере оценить возможности двигателя с учётом всех имеющихся недостатков. И тогда станет ясно, стоит покупать такой автомобиль или нет.

Популярные статьи  Снятие гидротрансформатора с АКПП: основные неисправности и варианты их устранения

GDi двигатель, разбираемся, что за зверь такой

Автопроизводители постоянно подсовывают потребителю новые, понятно-непонятные аббревиатуры, вчера мы разбирались с MPI, а сегодня продолжая тему двигателей поговорим о Японской Джедае. GDI расшифровывается как Gasoline Direct Injection переводя дословно получаем “непосредственный впрыск бензина”.

Система не новая, разрабатывалась еще далеко до 2000-х годов, а первый автомобиль с мотором GDI это Mitsubishi Galant начиная с 1997 года, двигатель 1.8, не мало проблем он доставил своим владельцам, но об этом поговорим позже.

Принцип GDI

заключается в “симбиозе” бензинового и дизельного ДВС. В дизельном двигателе топливо подается непосредственно в камеру сгорания, где оно, смешиваясь с сжатым горячим воздухом начинает гореть. Непосредственный впрыск в бензиновых моторах “заимствует” у дизельных агрегатов расположение форсунки непосредственно в камере сгорания. Таким образом воздушно-топливная смесь формируется во время циклов впуска и сжатия. Открываются впускные клапана, в камеру сгорания попадает воздух и уже там происходит впрыск бензина и смешивание.

Тут у инженеров открывается новый горизонт настройки и регулировки смеси. Джедай имеет три основных режима впрыска: ULCM, SOM, two-stage mixing. Первый режим (ULCM)

рассчитан на работу двигателя на максимально обедненной смеси, в этом режиме обеспечивается максимальная экономия топлива при условии плавного разгона и небольшого открытия дросселя, данный режим может поддерживать до скорости в 120 км/ч.

Второй режим (SOM)

, в этом режиме смесь формируется в такой пропорции, чтобы топливо сгорало в полном объеме. Этот режим работает в условиях нагрузки: движение в горку, загруженный автомобиль, буксировка прицепа.

Третий режим

, предлагался только для европейского рынка, данный режим рассчитан для резких стартов и максимальных нагрузок, например, обгон на немецких автобанах. В этом режиме топливо впрыскивается сначала на такте впуска, получается очень бедная невоспламеняемая смесь, так осуществляется дополнительное охлаждение, благодаря чему в камеру сгорания поступает больше воздуха. Во время сжатия происходит следующий впрыск и смесь становится максимально богатой.

Но это еще не все отличия

, так как процесс подачи топлива должен осуществляться значительно быстрее, чем в классических схемах, где смесь формируется во впускном коллекторе. Для этого нужно повысить давление в топливной рампе с 3-х до 50-ти бар. В GDI используется два топливных насоса, классический в баке и насос высокого давления (ТНВД). Форсунка, например, в MPI, открывается на 3 мсек, а у GDI на 0.51 мсек, высокое давление позволяет двигателю ровно работать, расходую при этом значительно меньше топлива. Также для того, чтобы топливо с воздухом равномерно смешивалось, в GDI моторах используются специальные поршни.

Преимущества

очевидны, меньше потерь и оседания топлива во впускном коллекторе = меньше расход топлива, более ровная работа на обедненных смесях, более гибкая настройка смеси = больше КПД, двигатель лучше едет с низких оборотов.

Недостатки

связаны в первую очередь с топливной аппаратурой, если в Японии на качественном бензине это работает, то у нас свечи необходимо менять раз в 20 тысяч, избирательно относиться к заправкам, раз в 30 тысяч промывать форсунки.

Очень сильно покрывается сажей и копотью впускной коллектор и впускные клапана, это эффект от работы ЕГР. Если в том же MPI нагар и копоть смывались бензином, то в GDI остается лишь воздух. Поэтому в большинстве случаев на этих моторах ЕГР сразу глушат.

Источник

Реализация

В Windows 9x и более ранних реализована в 16-битной GDI.DLL, которая, в свою очередь, подгружает выполненный в виде DLL драйвер видеокарты. Драйвер видеокарты первоначально и был обязан реализовать вообще всё рисование, в том числе рисование через битмапы в памяти в формате экрана. Позже появилась DIBENG.DLL, в которой было реализовано рисование на битмапах типичных форматов, драйвер был обязан пропускать в неё все вызовы, кроме тех, для которых он задействовал аппаратный ускоритель видеокарты.

Драйвер принтера подгружался таким же образом и имел тот же интерфейс «сверху», но «снизу» он вместо рисования в памяти/на аппаратуре генерировал последовательности команд принтера и отсылал их в объект Job. Эти команды, как правило, были либо двоичные и не читаемые человеком, либо PostScript.

В Windows NT GDI была полностью переписана с нуля заново, причём на C++ (по слухам, у Microsoft тогда не было компилятора этого языка и они использовали cfront). API для приложений не изменился (кроме добавления кривых Безье), для драйверов — обёртки на языке Си вокруг реализованных на C++ внутренностей (вроде BRUSHOBJ_pvGetRbrush).

Сама GDI была размещена сначала в WINSRV.DLL в процессе CSRSS.EXE, начиная с NT4 — в win32k.sys. Драйверы загружались туда же. DIBENG.DLL была переписана заново и перенесена туда же, как совокупность вызовов EngXxx — EngTextOut и другие. Логика взаимодействия драйвера-GDI-DIBENG осталась примерно та же.

GDI32.DLL в режиме пользователя реализована как набор специальных системных вызовов, ведущих в win32k.sys (до NT4 — как обёртки вокруг вызова CsrClientCallServer, посылавшего сообщение в CSRSS.EXE).

В Windows Vista появилась модель драйверов WDDM, в которой была отменена возможность использования аппаратуры двухмерной графики. При использовании WDDM все GDI-приложения (то есть все обычные системные части Windows UI — заголовки и рамки окон, рабочий стол, панель задач и другое) используют GDI-драйвер cdd.dll (Canonical Display Driver), который рисует на некоторых битмапах в памяти, своих для каждого окна (содержимое окна стало запоминаться в памяти, до того Windows никогда так не делала и всегда перерисовывала окна заново, кроме неких специальных окон с флагом CS_SAVEBITS). Изображения из cdd.dll извлекаются процессом dwm.exe (Desktop Window Manager), который является Direct3D-приложением и отрисовывает «картинки окон» на физическом экране через Direct3D.

Популярные статьи  Почему темнеет антифриз в системе охлаждения автомобиля

Сам же WDDM-драйвер поддерживает только DirectDraw и Direct3D и не имеет отношения ни к GDI, ни к win32k.sys, сопрягаясь с модулем dxgkrnl.sys в ядре.

Особенности и отличия моторов GDI

Принцип работы двигателя GDI представляет собой своеобразный «симбиоз» привычных бензиновых и дизельных ДВС. Начнем с того, что для нормальной работы любого двигателя внутреннего сгорания в цилиндры необходимо подать так называемую топливно-воздушную смесь. Другими словами, определенная часть горючего смешивается в необходимой пропорции с частью воздуха применительно к разным режимам работы мотора. От состава смеси напрямую зависит мощность двигателя, КПД, экономичность, экологичность и ряд других характеристик.

Большинство бензиновых и дизельных двигателей сегодня:

  • моторы с внешним смесеобразованием. К таковым относятся устаревшие карбюраторные агрегаты на бензине и современные атмосферные, компрессорные или турбированные инжекторные бензиновые моторы. В таких двигателях процесс приготовления топливно-воздушной смеси происходит отдельно (во впускном коллекторе), после чего готовый заряд поступает в цилиндры и воспламеняется от свечи системы зажигания;
  • двигатели с внутренним смесеобразованием. Данный тип агрегатов представлен дизельными моторами, в которых порция дизтоплива подается напрямую в цилиндры и смешивается с уже имеющимся там воздухом. Воспламенение заряда происходит от контакта подаваемой солярки с разогретым от сжатия объемом воздуха, то есть без участия внешнего источника воспламенения;

Двигатель GDI представляет собой бензиновый мотор, в котором процесс смесеобразования аналогичен дизельному, то есть топливо впрыскивается прямо в цилиндры, где происходит смешивание с поданным ранее воздухом. При этом полученная топливно-воздушная смесь воспламеняется в цилиндре посредством искры от свечи зажигания.

Если сказать иначе, воздух поступает в двигатель отдельно, форсунка GDI осуществляет непосредственный впрыск топлива в цилиндр, затем происходит перемешивание компонентов, после чего поджиг смеси осуществляет электрическая искра свечи зажигания. Следует добавить, что во время такого смесеобразования конструкторами учитывается ряд аэродинамических особенностей для получения оптимально упорядоченного состава смеси. По этой причине конструкция поршня и камеры сгорания существенно отличается от аналогов в двигателях с внешним смесеобразованием, а также форкамерных ДВС. Днище поршня имеет особую форму для направления факела распыла на свечу зажигания, ГБЦ получила вертикальные прямые впускные каналы, что позволяет «закручивать» воздух в цилиндрах двигателя. Благодаря такому устройству топливно-воздушная рабочая смесь в GDI движется по строго заданной траектории.

Более того, состав смеси отличается в разных участках общего объема цилиндра.  В результате подобных решений двигатели линейки GDI способны работать на сильно обедненной смеси, которая была бы непригодна для работы обычного бензинового мотора. Необходимое для воспламенения от искры соотношение топлива и воздуха концентрируется в цилиндре GDI в области расположения свечи зажигания, в то время как по условным «краям» цилиндра смесь остается максимально обедненной.

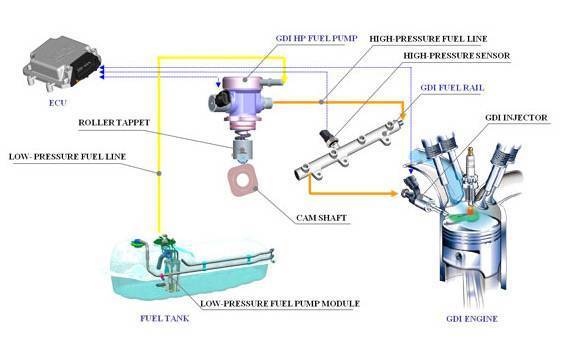

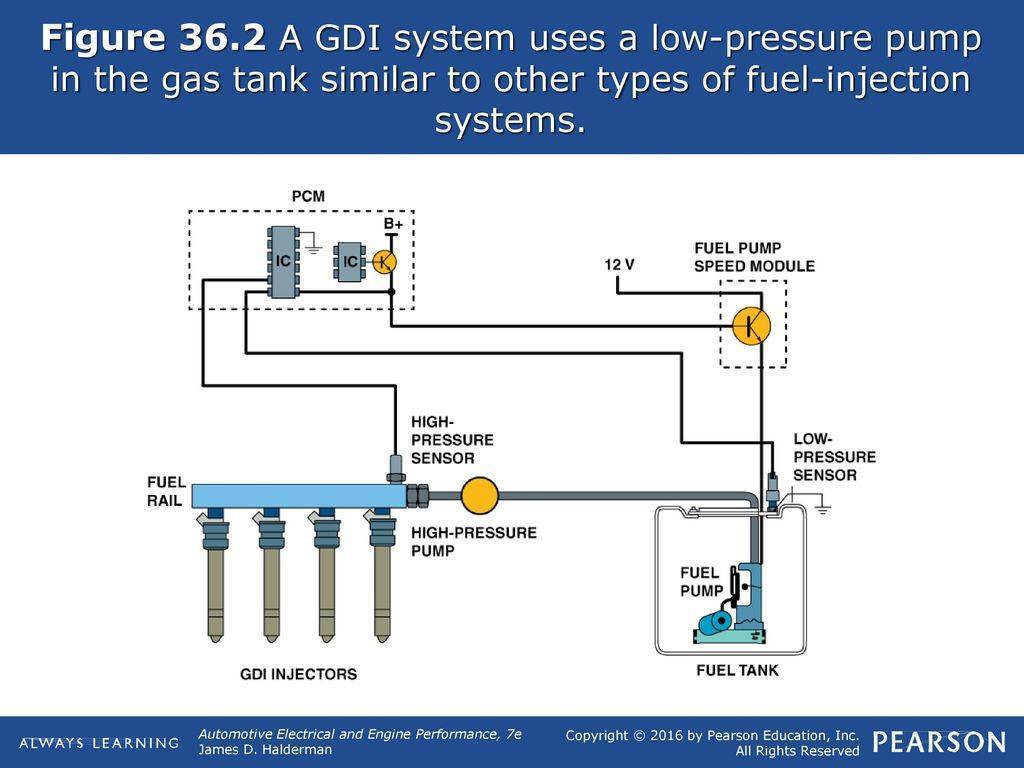

Еще одной особенностью двигателя GDI является наличие двух топливных насосов:

  • привычный электробензонасос в топливном баке;
  • топливный насос высокого давления (ТНВД) с механическим приводом от ДВС;

Данное решение также является аналогом принципа подачи топлива в дизельном двигателе. В моторах GDI давление впрыска составляет около 50 бар, в то время как в обычных бензиновых ДВС около 3 бар.

Выявление неисправности ТНВД

Чтобы определить проблему ТНВД и убедиться в его «виновности» стоит применить методику, которая включает в себя несколько пунктов:

Первый шаг: Начинаем с проверки электроники, в процессе которой считываем DTC. Должны сразу отметить тот факт, что на ТНВД двигателя установлен лишь электромагнитный клапан. Это все, что имеется из электроники на агрегате. Клапан «запирает» топливо.

Электроника на двигателях достаточно продвинутая и чувствительная. Много различных экспериментов проводили с ней, на которых она показывала себя с безупречной стороны.

Cистема GDI вызывает только уважение, но в ней есть особенность. Если ухудшаются параметры внутри ТНВД, то система на изменения давления горючего не реагирует. Здесь мы рассматриваем варианты износа от использования некачественного топлива. Следовательно, переходим к следующему шагу.

Шаг 2: Теперь убедитесь, что исправен электромагнитный клапан. Если с его работой проблем не обнаружено, переходим дальше.

Шаг 3: Замерьте давление ТНВД на «выходе». Нормально давление составит 40 — 50 кгсм2. Если прибор показывает результат в этом диапазоне, значит, все хорошо. Приобретая авто с мотором GDI, будьте готовы к тому, что Российское топливо им не подходит.

Если Вы приобрели, либо окончательно остановили выбор на GDI, то проводите полную очистку ТНВД каждые 2000-3000 километров. Доверить это лучше профессионалам.
