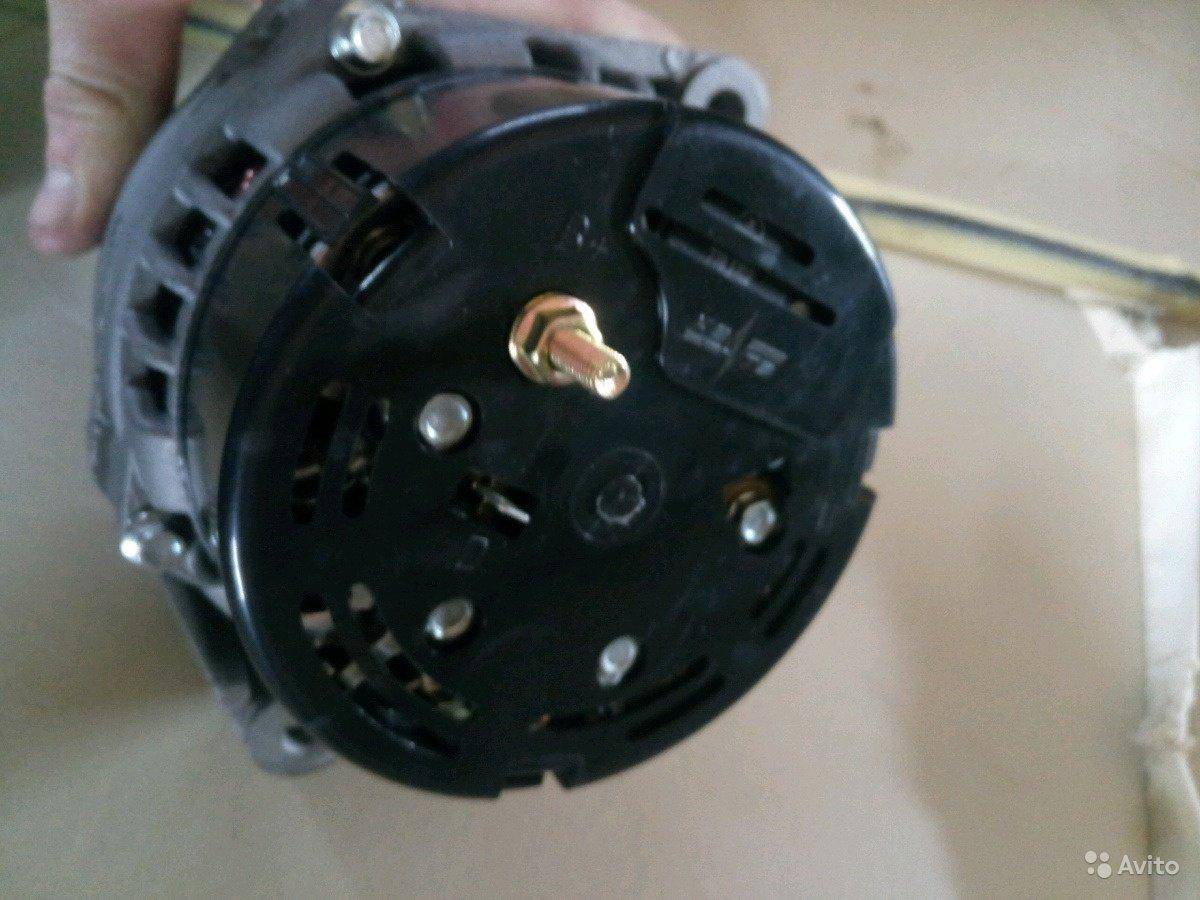

Генератор ВАЗ 2114: конструктивные особенности, диагностика и ремонт генератора

Содержание

Проблемы со щеточным узлом

Работоспособность щеточного узла, напрямую зависит от электронного регулятора и самих щеток. Заменить щетки, кстати, можно и не производя демонтаж генератора, тем не менее, это достаточно неудобно.

Для того чтобы проверить, работает ли щеточный узел, необходимо взять лампочку на 12 вольт и регулируемый источник питания. Подключив лампочку к щетке, а на регуляторы питания «+» и «-». Благодаря такому действия лампочка должна сразу загореться. Если входное напряжение повышено до 15 Вольт, лампочка должна потухнуть. Но в том случае, если она продолжила гореть и при 16 Вольтах, следует заменить электронный регулятор.

Износ самих щеток можно определить по следующим параметрам:

полное отсутствие заряда АКБ;
напряжение заряда постоянно скачет;
напряжение бортовой сети ниже положенного.

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Вот именно там и находится искомый элемент.

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат. Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения. Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте. Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов. При показателях 13В на тестере, генератор работает исправно. Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные

При исправном генераторе показатели тестера будут 14,7В

Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить

Низкое напряжение может быть вызвано одно из нескольких причин:

Натяжение ремня ГРМ недостаточно сильное;
Цепь генератора повреждена;
Неисправен регулятор напряжения;
Износились щетки;
Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.

О ЗАМЕНЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ НА АВТОМОБИЛЕ

Так получилось, что замена генератора ВАЗ необходима. Необходимая запасная часть приобретена. Кстати, некоторые автолюбители производят замену исправных узлов на более мощные установки. Причины для этого могут быть самые разные. В основном, это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хороший свет фар, подсветка обвесов и другие подобные «штучки» требуют увеличение мощности генераторной установки.

В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его вырабатываемый ток равен примерно 115 А, тогда как штатное устройство выдаёт 80 А. Его крепление аналогично штатному, только необходимо заменить шкив приводного ремня. Дело – это не очень сложное, справиться с ним под силу даже неопытным водителям.

Необходимый инструмент для замены генераторов:

Ключи гаечные на «10», «13»;
Рожковый ключ 17х19;
Набор отвёрток;
Монтировка.

Если работу выполняют в гараже со смотровой ямой, то можно рекомендовать следующий порядок действий:

Отсоединяют защиту двигателя. Можно освободить её только в районе генераторной установки и оставить в подвешенном состоянии;
Ключом на «10» окручивают гайку на выступающем контактном болту генератора и снимают с него провода. Также отключают разъём от щёточного узла;
Вывинчивают болт натяжного устройства, болт крепления его к блоку цилиндров и снимают с двигателя;
Теперь откручивается гайка оси кронштейна для монтажа генератора. Это действие выполняют ключом на «19», снимают гайку с дистанционной шайбой и выбивают ось из кронштейна.

Генератор можно вынуть из моторного отсека и на его место установить новый. Монтаж производится в обратной последовательности. Подключают ранее отключенные провода и разъёмы, ставят на место приводной ремень. После этого его можно опробовать в работе. Перед запуском мотора для опробования, несколько слов о том, как правильно натянуть ремень генератора. Этот процесс несколько отличается для разного рабочего объёма двигателей. При объёме 1,5 литра, ремень натягивают отодвигая корпус генератора монтировкой от блока двигателя. При объёме 1,6 литра, натягивают ремень винтом натяжного устройства.

Берегите свой автомобиль!

Снятие генератора с автомобиля и его разборка

Вполне очевидно, что методы поверхностной диагностики далеко не всегда позволяют точно определить неисправность. Более того, чтобы выполнить ремонт, агрегат во многих случаях нужно снимать. При этом на одних моделях (например, генератор на ВАЗ 2107) снять легче, чем на других. Что касается более современных ВАЗ 2114 или ВАЗ 2115, генератор снять несколько сложнее и нужно знать определенные нюансы. Давайте разбираться.

Итак, рассмотренный ниже вариант позволяет не снимать защиту двигателя. Для снятия генератора ВАЗ 2114 нужно подготовить: ключи гаечные на 13, на 10, ключ рожковый 17 х 19, головку на 15, а также монтировку;
Теперь можно снимать клеммы с АКБ, ослабить ремень генератора и снять его. После осуществляется демонтаж натяжного механизма ремня;
После от генератора следует отсоединить провода, отключить разъем на обмотку напряжения;
Сам генератор крепится гайкой и длинным болтом. Сначала откручивают болты головкой 15, на которых кронштейн закрепляется на блоке;
Теперь делается разворот устройства по направлению по часовой стрелке. Это позволит извлечь ось крепления к кронштейну;
После можно выкручивать гайку (ключ на 19) и доставать гайку вместе с втулкой. После из кронштейна ось выбивают надставкой;
Завершающим этапом становится извлечение генератора, потянув его вверх;

Чтобы разобрать генератор, нужны ключи рожковые 19 и 10, а также крестовая отвертка. Сначала снимается защитный кожух на корпусе (следует отжать 3 защелки). Винты крепления щеточного узла выкручиваются отверткой. Затем следует отсоединить провода от вывода реле-регулятора. Далее нужно открутить 4 винта крепления блока выпрямителей.

Следующим шагом будет отключение выводов обмоток и снятие выпрямительного блока. Параллельно снимается конденсатор, который устраняет радиопомехи. Далее нужно открутить 4 винта, стягивающие корпус, после чего снимается крышка, где стоят контактные кольца. Далее нужно открутить гайку, крепящую шкив. Чтобы это сделать, лучше сразу зажать вал ротора в тиски, тем самым избежав проворачивания.

После нужно снять шкив генератора и упорную шайбу с вала ротора. Затем убирается крышка с ротора. Рекомендуется заранее наметить положение статора относительно крышек, чтобы упростить сборку.

Результатом проделанной работы становится возможность осмотреть разобранный генератор ВАЗ 2114, провести дефектовку. По окончании сборка и установка генератора на машину производится в обратном порядке. Если же устройство сразу меняется на новое вместо ремонта, тогда можно сразу перейти к монтажу.

Кстати, не всегда замена генератора ВАЗ 2114 связана только с неисправностями генераторной установки. Например, заменить генератор в машине может быть нужно по причине комплексной установки мощного допоборудования (например,

акустики

, усилителей и

сабвуферов

вместе с подогревами сидений и т.д.)

Что касается 2114, в таком случае многие автолюбители выбирают вместо устройства на 80 Ампер более мощный генератор на 115 Ампер (от Лада Приора или ВАЗ Калина). Дело в том, что в плане крепления нет никаких отличий. Нужно только поменять шкив приводного ремня. Заменив указанный шкив, остается только установить на ВАЗ 2114 генератор от Приоры или Калины.

Съемники для стандартных деталей

Передний подшипник достаточно просто выбить из крышки молотком, даже при наличии обвальцовки, поэтому в 99% случаев используется только съемник задних подшипников генератора двух видов:

с двумя лапками;
с тремя лапками;

Более того, приспособление можно изготовить самостоятельно, наиболее популярны две конструкции:

нижняя часть разрезной втулки надевается на внешнюю обойму подшипника, сквозь верхнюю часть проходит болт, половинки втулки стягиваются трубчатым кожухом, под гайку на болт надевается крышка из толстостенного металла;
в квадратной трубе снизу изготавливаются пропилы, в которые после надевания на наружную обойму подшипника вставляются стальные пластины, к верхней части трубы приварена гайка, в которую вкручивается болт достаточной длины.

С самодельными приспособлениями замена подшипника генератора происходит и быстрее, и дешевле. Однако на их изготовление потребуется некоторое время.

Неисправности генератора

Генератор генерирует ток с очень низким напряжением.
Генератор перестал вырабатывать электрический ток.
Лампа приборной панели сигнализирует о поломке генератора.
Генератор генерирует ток выше оптимальной нормы.
Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

амперметр;
вольтметр;
реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

Перегорели контакты или предохранитель.
Поломка или износ щеток генератора.
Неисправность реле регулятора.
Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
Снять натяжные болты и крышку со статором.
Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
Снять шкив с вала генератора и переднюю крышку с помощью съемника.

Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, а уж после преобразовывать его в постоянный. Общая конструкция генератора:

Задняя и передняя крышки с запрессованными подшипниками.
Ротор с обмоткой возбуждения.
Статор с силовыми обмотками – именно с них снимается напряжение.
Диодный мост – выпрямитель трехфазный.
Конденсатор электролитический – для избавления от переменной составляющей тока.
Регулятор напряжения – необходим для точной установки напряжения питания роторной обмотки.
Щетки угольно-графитовые – необходимы для передачи напряжения от реле-регулятора к обмотке ротора.
И остальные компоненты – кронштейны, гайки, болты, ремень.

Для нормальной работы генератора требуется две составляющие:

Вращение.
Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики – электрический ток появится в обмотке лишь в том случае, если на нее воздействует движущееся магнитное поле. Причем на выходе напряжение будет зависеть напрямую от величины этого самого магнитного поля. Значит, роторная обмотка – это источник постоянного магнитного поля, причем запитывается она через регулятор напряжения, следовательно, на выходе всегда будет одинаковое напряжение.

Со статорной обмотки снимается переменное напряжение. Причем обмоток три, соединены они в «звезду». Следовательно, получаем на выходе три фазы. Необходимо это в первую очередь для того чтобы уменьшить пульсации тока в бортовой сети. При помощи диодного моста, в котором находится шесть полупроводников, происходит выпрямление тока. А конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор замещается разрывом при работе в цепи постоянного и проводником в цепи переменного тока.

Диагностика

При таких признаках неисправности генератора необходимо выполнять диагностику и ремонт генератора.

Перед началом ремонта необходимо провести диагностику и исключить банальные поломки, такие как предохранитель и не затянутые клеммы АКБ и генератора.

При отсутствии заряда АКБ необходимо проверить целостность плавкого предохранителя под номером F16, данный предохранитель отвечает за обмотку возбуждения генератора. При выходе из строя предохранителя обмотки возбуждения генератор не будет вырабатывать напряжение.

Если заряд идет, но значения напряжение на выходе генератора ничтожно мало, то необходимо проверить надежность затяжки клемм на АКБ и затяжку плюсового контакта на генераторе.

Если диагностика показала, что предохранитель цел и затяжка клемм достаточная, то следует приступать к ремонту генератора.

Генераторы на ВАЗ 2106 и 2107

Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:

мощные аудиосистемы;
противотуманки;
телевизор;
предпусковой подогреватель;
дополнительный обогреватель;
холодильник.

Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.

В таком случае рекомендуется заменить штатный генератор на более мощную установку.

1. Г 222

Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.

Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.

На 2107 всё устанавливается без проблем.

Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.

2. Генератор 2108

Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.

Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.

Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.

На 2107 нужно добавить только силовое реле.

3. 2107-3701010

Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.

При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.

Как провести диагностику?

Осуществить проверку можно самостоятельно одним только мультиметром. Для этого выполните несколько простых манипуляций:

Запустите мотор и дайте ему прогреться до 90 градусов.
Включите все, что только можно – вентилятор печки и радиатора, магнитофон, дальний свет, обогрев заднего стекла, сидений. Другими словами, нужно максимально нагрузить электрику.
Установите в режим измерения напряжения мультиметр, предел 20 Вольт. Лучше всего использовать измерительный прибор с растянутой шкалой.
Установите частоту вращения коленвала на уровне 3200 об/мин.
Проверьте напряжение на клеммах аккумулятора. Оно должно быть выше 13 В.
Если слишком маленькое напряжение, то ищите неисправность в ремне — увеличьте его натяжение. Может неправильно работать регулятор напряжения. Проверьте его функционирование, при необходимости замените.

После необходимо отключить питание всех потребителей, произвести повторный замер напряжения. Оно должно быть на уровне 14,2..14,7 В, не больше и не меньше. Только в таком случае можно судить о нормальной работе генератора ВАЗ-2115.

Основные неполадки

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Вышел из строя подшипник

Здесь поможет только его полная замена.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Вот именно там и находится искомый элемент.

Проверка работоспособности

Показатели мощности генератора можно замерить с помощью тестера.

Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
При показателях 13В на тестере, генератор работает исправно.
Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные

При исправном генераторе показатели тестера будут 14,7В.
Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:
