Для чего нужны гидрокомпенсаторы в двигателе

Характерные неисправности

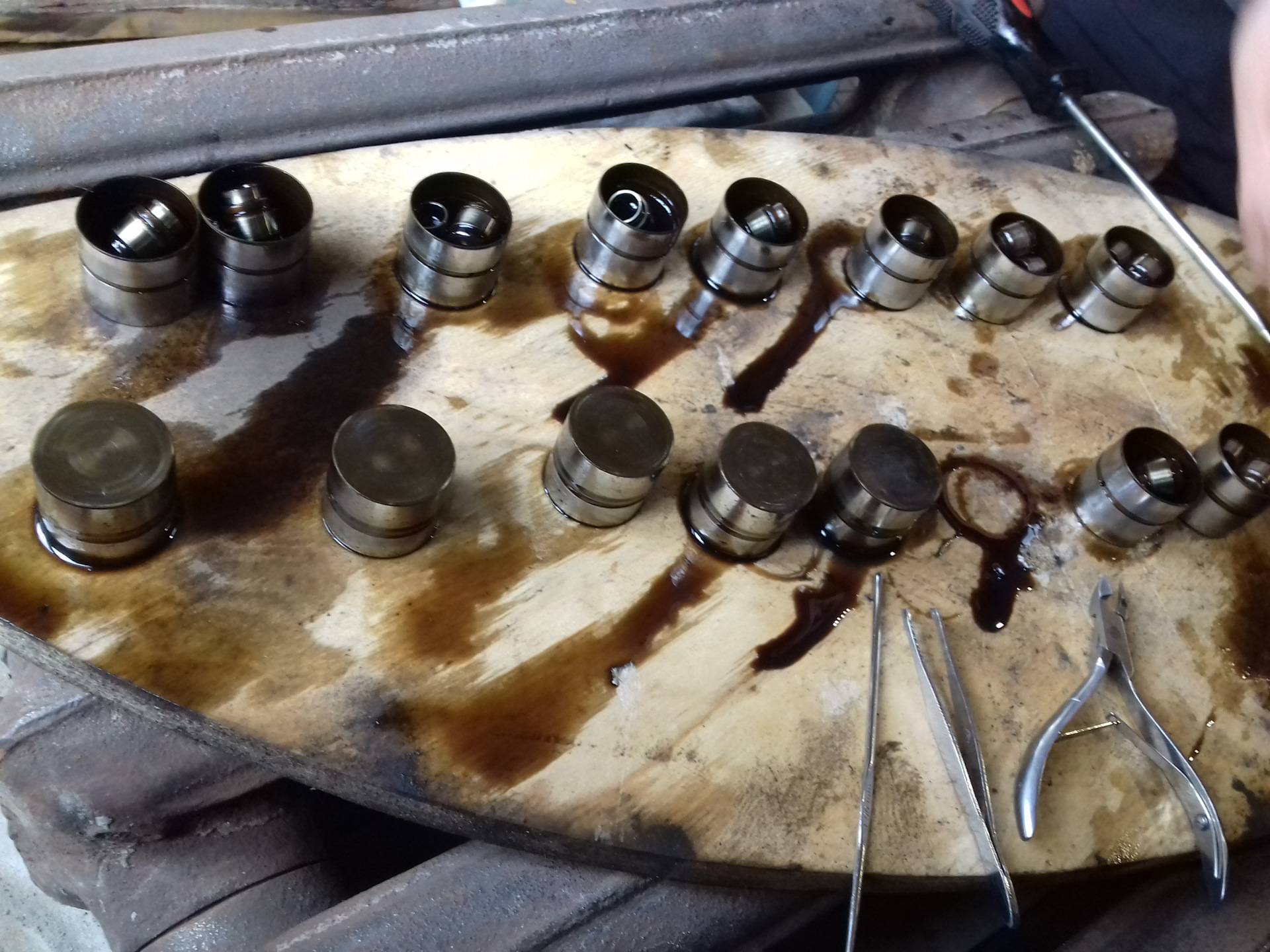

Прежде чем изучать снятый гидрокомпенсатор, нужно определить неработающий элемент. Компенсаторы стоят на клапанах, потому их количество равняется количеству предусмотренных на двигателе клапанов.

Проверку можно сделать, не снимая распредвал. Но сначала нужно понять, почему даже новые элементы выходят из строя. Выделяют 4 главных неисправности.

• Увеличивается зазор, предусмотренный между самим плунжером и его втулкой. В итоге начнет утекать масла. Компенсатор не сможет, скажем так, выбирать тепловые зазоры;
• Наблюдается негерметичное закрытие клапана. Такое происходит редко, но исключать не стоит. Из-за этого между плунжером и втулкой не сможет создаваться нужное давление;
• Заклинивание плунжерной пары. Втулка работает так, что она должна перемещаться свободно относительно установленного плунжера. Если этой свободы нет, здравствуй заклинивание;
• Засорения. Загрязняются масляные каналы. Потому гидрокомпенсаторы (ГК) работать не могут.

Есть достаточно обширный перечень видео и фото руководств, по которым можно выполнить проверку.

Автомобилисту важно сказать, какой стучит из имеющихся ГК, чтобы отремонтировать его, поменять и восстановить нормальную работу двигателя

Стоит заметить, что на некоторых автомобилях гидрокомпенсаторы отсутствуют. Так предусмотрена несколько иная технология.

Чаще всего автомобилисты обращаются с такими вопросами, будучи владельцами следующих авто:

• Газель;
• Шевроле Ланос;
• Фольксваген Поло;
• Лада Приора 16 клапанов;
• Дэу Нексия 8 клапанов;
• Шевроле Нива;
• ВАЗ 2110;
• Лада Калина;
• Ниссан Альмера и пр.

Не важно, какая у вас машина или двигатель. В распоряжении может оказаться мотор ЗМЗ 406, либо неисправность возникла на ВАЗ 2112

Несмотря на незначительную разницу в конструкциях, проверяются и ремонтируются ГК примерно одинаково. Существенных отличий нет.

Приступая к работе, предварительно убедитесь, что вы знаете, где находятся компенсаторы, и как следует поступить при выявлении неисправного элемента.

Изготовители гидрокомпенсаторов

Имеется постоянное мнение, что оригинальные расходные детали значительно качественнее, чем от других производителей. Обычно это так и есть, но есть некоторые особенности. Оригинальные запасные части чаще всего значительно дороже аналогов. Другой особенностью является то, что существуют аналоги оригинальных деталей, превосходящие заводские детали по качеству.

В результате из-за экономии или из-за качества, владельцы автомобилей могут приобрести аналоги гидравлических компенсаторов. Поэтому рассмотрим информацию об имеющихся у нас производителях.

• Фирма AJUSA. Их цена невысокая, но и качество у них соответствующее, они практически имеют только отрицательные отзывы. Часто на них сетуют из-за плохого качества производства, которое способствует быстрому появлению стука и малому сроку службы.
• Изделия фирмы АЕ. Это европейские изделия, которые завоевали славу качественных деталей по доступной цене. Однако, есть мнение, что эти устройства начинают издавать стук уже через несколько тысяч км.
• Компенсаторы SWAG. Этот немецкий производитель выпускает качественные детали, но имеются отдельные моменты выпуска некачественных моделей, уступающих оригинальным по качеству стали, в результате брака или контрафакта.
• Гидрокомпенсаторы фирмы FEBI. Это также немецкий производитель, но со сниженным гарантийным сроком. Также хорошее качество имеют компенсаторы, произведенные именно в Германии, а в других странах, например, в Китае, часто изготавливают бракованные модели, что приводит к дорогостоящему ремонту.
• Детали INA. Производственные цеха этого изготовителя находятся также в Германии. Они отличаются высоким качеством и длительной гарантией изготовителя, как и всякое немецкое устройство. Их детали имеют отличные отзывы автовладельцев и очень популярны на российском рынке и в торговых сетях ближнего зарубежья.

https://youtube.com/watch?v=vVS2c_LoD8s

Гидрокомпенсатор клапанов — что это такое и его принцип работы

В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.

Видео — принцип работы гидрокомпенсатора клапанов:

Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.

Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.

Видео — замена гидрокомпенсаторов на Hyundai Getz:

Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.

По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.

Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.

Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.

Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.

Видео — принцип работы гидрокомпенсаторов:

Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.

Плюсы

Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.

Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.

Минусы

Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.

Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.

Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить

Производители

Как только стук гидрокомпенсаторов пройдет устранение, водитель уже будет знать, как поступать при неполадках в следующий раз. Профессионалы советуют заранее изучить самых востребованных производителей деталей.

Сегодня на рынке большой популярностью пользуются товары следующих фирм:

 INA — немецкая компания, которая выпускает гидрики из легированного металла. Детали могут выдерживать сильную нагрузку и высокую температуру. Изделия отлично функционируют, различаются по формам и размерам, имеют сертификаты соответствия.

 TSN — компания, расположенная в КНР. Производит недорогие изделия в широком ассортименте. У них можно найти детали практически для любой современной марки авто. Комплектация ГК стандартная, материал выдерживает высокую t. По отзывам владельцев продукция служит на протяжении прохождения автомобилем 50-60 тыс. км пробега.

 Stellox — немецкая фирма, производящая высококачественные изделия. Изделия, в основном, предназначены для автомобилей BMW, Toyota, Ауди , Citroen, Ваз.

 KOLBENSCHMIDT — еще одна немецкая фирма, выпускающая продукцию разных типов. У деталей отличное качество и способность выдерживать любые нагрузки. В составе деталей находятся высокосортные металлы. Срок службы составляет несколько лет, при условии преодоления пробега более 120 тыс.км.

 FEBI — немецкая фирма, чья продукция пользуется последнее время большим спросом. В ассортименте довольно много моделей, в которых есть толкатели и гидроопоры.

Чтобы приобрести ГК и не ошибиться, водителю нужно назвать продавцу VIN-код машины. Также желательно знать обо всех технических характеристиках детали. Изделие должно быть качественным с виду. На нем недопустимо наличие заусенцев и плохой обработки.

Лучшие инструкторы по вождению:

Автоинструктор Светлана АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках

ОТЗЫВЫ

Автоинструктор Елена АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ЮАО, ЮВАО, Видном, Домодедове

ОТЗЫВЫ

Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Елена АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске

ОТЗЫВЫ

Автоинструктор Наталья АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове

ОТЗЫВЫ

Автоинструктор Олег АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Яна АКПП: Kia Spectra Обучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном

ОТЗЫВЫ

Автоинструктор Светлана АКПП: Chevrolet Lacetti Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Татьяна МКПП: Chevrolet Lanos АКПП: Kia SpectraОбучает в Красногорске

ОТЗЫВЫ

Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине

ОТЗЫВЫ

Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске

ОТЗЫВЫ

Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах

ОТЗЫВЫ

Стук ГК не уходит или проявляется после прогрева

Намного более опасным является стук гидрокомпенсаторов, который появляется с прогревом или только усиливается по мере выхода силового агрегата на рабочие температуры. В таком случае постоянно стучат гидрокомпенсаторы на холостых оборотах прогретого мотора, стук может присутствовать под нагрузками и т.п. Список причин данной неисправности более широкий по сравнению со стуками на холодном ДВС.

Первое, нужно убедиться, что на горячую стучат именно гидрокомпенсаторы, так как причин для стука в двигателе достаточно много. Для этого необходимо знать, как определить стучащий гидрокомпенсатор

Также важно уметь определить, какой гидрокомпенсатор стучит, что поможет точнее локализовать неисправность

Отметим, что стук компенсаторов имеет характерный призвук. Тональность высокая, стук звонкий, напоминает удары металлического шарика по другой металлической детали, локализуется под клапанной крышкой. Хорошо прослушивается стетоскопом. Если ГК стучит постоянно, то его в скором времени может окончательно заклинить или произойдут другие поломки. Двигателю в такой ситуации нужен ремонт, возможна замена гидрокомпенсаторов. В некоторых случаях также разбивается посадочное место гидрокомпенсатора. После нагрева мотора происходит температурное расширение деталей, ГК начинает условно «болтаться» в месте установки и стучать. Более точное определение стучащего ГК возможно после частичной разборки мотора и снятия крышки.

Необходимо знать, что не всегда постоянный стук связан только с неполадками, износом и другими дефектами самого ГК. Элемент может стучать постоянно по другим причинам: низкое качество или сильное несоответствие масла, потеря необходимых свойств смазки в результате загрязнения или других неисправностей ДВС. Также не стоит забывать и о каналах для подачи масла в гидрокомпенсатор.

Как уже говорилось, на холодном двигателе загрязнение каналов может быть причиной стука, после чего посторонний звук исчезает с прогревом. В случае с горячим ДВС бывает с точностью до наоборот, когда параллельно росту температуры отложения в канале размягчаются и смещаются, полностью перекрывая подачу смазки в ГК. В этом случае также рекомендуется промывка гидрокомпенсаторов и системы смазки, или очистка двигателя после его разборки.

Следует проверять масляный фильтр, который может быть причиной недостаточного давления в системе смазки и, как следствие, стука ГК на горячую. При недостаточном давлении в гидрокомпенсаторах создается воздушная пробка. Отдельного внимания заслуживает и , который не должен быть ниже, а также и выше нормы (). Следует отметить, что на холодную при низких оборотах и проблемах с уровнем масла ГК может не стучать. После прогрева ДВС количество воздуха в масле растет и появляется стук гидрокомпенсаторов, так как масло с воздухом становиться сжимаемой смесью. Еще желательно в случае проявления проблем с ГК на горячем моторе проверять работу маслонасоса, замерить давление в системе смазки.

Гидрокомпенсаторы

Двигатель во время работы нагревается, что приводит к естественному расширению металлических деталей. Конструкторы учитывают данную особенность и поэтому оставляют специальные тепловые зазоры. Однако, еще одной особенностью двигателя является постепенный износ деталей, соответственно зазоры расширяются и мы наблюдаем такие негативные моменты, как уменьшение мощности, снижение компрессии, повышенный расход масла и топлива, постепенное разрушение деталей двигателя.

Важным элементом любого бензинового двигателя внутреннего сгорания является газо-распределительный механизм.

Его основные элементы:

• распределительный вал с проточенными на нем кулачками;
• впускные и выпускные клапаны;
• толкатели клапанов;
• шкив распредвала (приводит вал во вращение благодаря ремню ГРМ).

Мы перечислили только основные элементы, в действительности же их больше. Сама суть работы ГРМ сводится к тому, чтобы распредвал вращался синхронно с коленчатым валом, кулачки попеременно давили на толкатели (или коромысла), а те в свою очередь приводили в движение клапаны.

Со временем между рабочими поверхностями распредвала, толкателями (или коромыслами в V-образных двигателях) образуются зазоры. Чтобы их компенсировать, раньше применяли простой режим регулировки с помощью специальных меток и гаечных ключей. Регулировать зазоры приходилось буквально каждые 10-15 тысяч км.

На сегодняшний день такая проблема практически отпала благодаря изобретению и широкому применению гидрокомпенсаторов.

Устройство и принцип действия гидрокомпенсатора

Основные элементы гидрокомпенсатора:

• плунжерная пара (шарик, пружина, втулка плунжера);
• канал для поступления масла внутрь компенсатора;
• корпус.

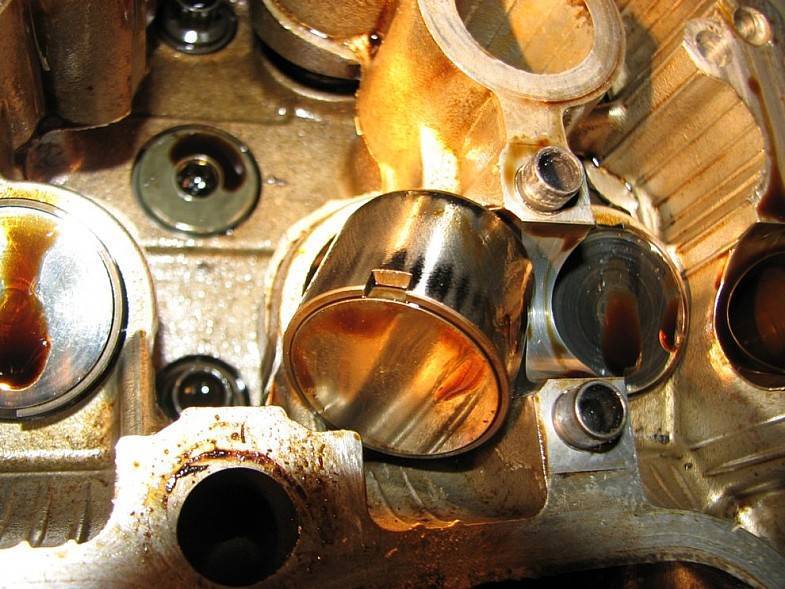

Компенсатор устанавливается в головку блока цилиндров в специально отведенное место. Есть также возможность установить их и на более старые типы двигателей, в которых их установка не предусматривалась.

Принцип работы достаточно простой. Кулачок распредвала имеет неправильную форму. Когда он не давит на толкатель, зазор между ними увеличивается. В этот момент плунжерная пружина давит на клапан плунжера и внутрь компенсатора поступает масло из системы смазки, рабочая часть компенсатора немного приподнимается, приводит в движение толкатель и зазор между кулачком и толкателем исчезает.

Когда же распредвал делает оборот и кулачок начинает производить нагрузку на толкатель, рабочая часть гидрокомпенсатора начинает опускаться до тех пор, пока не перекроется канал поступления масла. Соответственно давление внутри компенсатора увеличивается и передается на шток клапана двигателя.

Именно благодаря внедрению гидрокомпенсаторов удалось достичь таких преимуществ новых двигателей перед старыми:

• отпала необходимость постоянно регулировать зазоры клапанов;
• работа двигателя стала более мягкой и тихой;
• уменьшилось количество ударных нагрузок на клапаны и распредвал.

Основные проблемы гидрокомпенсаторов

Стоит отметить, что плунжерная пара компенсатора — это весьма точное устройство. Зазор между втулкой и плунжером составляет несколько микрон. К тому же и масловыводящий канал тоже очень небольшого диаметра. Поэтому данные механизмы очень чувствительны к качеству масла. Они начинают стучать и выходить из строя, если заливать в двигатель некачественное масло, или если в нем очень много шлака, грязи, песка и так далее.

Если в системе смазки двигателя есть недочеты, то масло не сможет поступать в компенсаторы, а от этого они будут перегреваться и быстрее выходить из строя.

При установке или замене компенсаторов позаботьтесь, чтобы они были заполнены маслом. Обычно они поставляются уже заполненными. Если же внутри будет воздух, то могут возникнуть воздушные пробки и механизм не сможет выполнять поставленные задачи.

Если автомобиль долго стоял без работы, может происходить утечка масла из компенсаторов. В таком случае нужно их прокачать: дать поработать двигателю на постоянных оборотах, затем на переменных, а после этого на холостых — масло поступит в компенсаторы.

На этом видео специалист расскажет об устройстве и принципах работы гидрокомпенсаторов.

//www.youtube.com/embed/xnpjMjTW1Z4

Как проверить гидрокомпенсаторы на работоспособность, отремонтировать их или заменить

Проверка работоспособности гидрокомпенсаторов

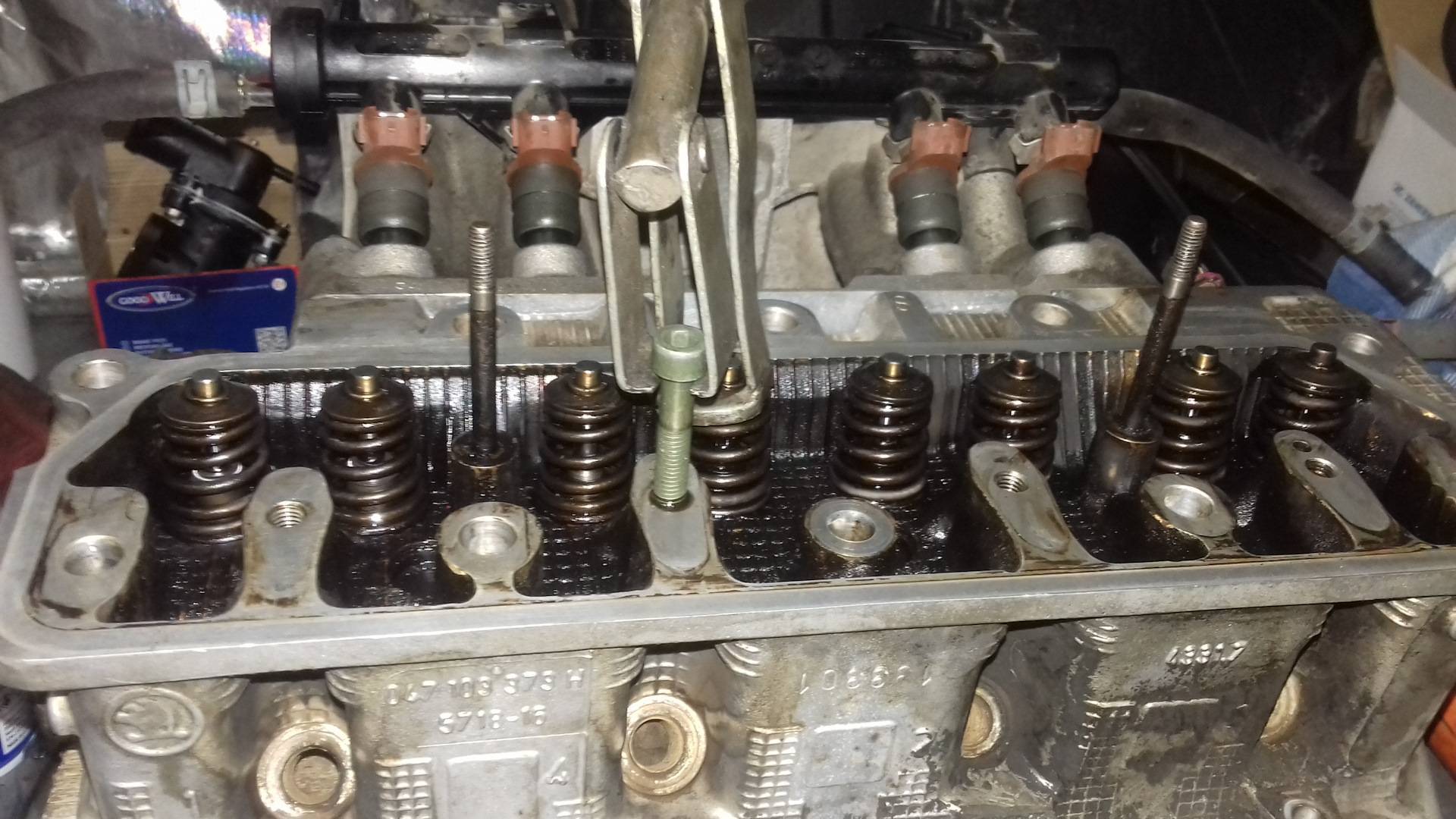

Проверка гидрокомпенсаторов производится путем проникновения под крышку клапанов и прокручивания коленвала за центральную гайку. За счет привода газораспределительного механизма распредвал начинает вращаться. В те моменты, когда кулачки толкателей направлены в противоположную сторону от гидрокомпенсатора, начинается поочередная проверка на упругость, на наличие свободного хода. Сделать это можно как руками, так и специальным инструментом. Если гидрокомпенсатор мягкий или болтается, то необходимо приступить к его ремонту.

Принцип работы гидрокомпенсатора

Для начала я хочу разобрать составляющие гидротолкателя:

1. Кулачек распредвала (1)
2. Проточка в теле гидрокомпенсатора (2)
3. Втулка плунжера (3)
4. Плунжер (4)
5. Пружина клапана плунжера (5)
6. Пружина ГРМ (6)
7. Зазор между гидрокомпенсатором и кулачком распределительного вала (7)
8. Шарик (клапан) (8)
9. Масляный канал в теле гидрокомпенсатора (9)
10. Масленный канал в головке блока цилиндров (10)
11. Пружина плунжера (11)
12. Клапан ГРМ (12)

Гидрокомпенсатор это как бы промежуточное звено между клапаном и распределительным валом газораспределительного механизма. Когда кулачек вала (1) не давит на гидравлический компенсатор то клапан (12) находится в закрытом состоянии, по воздействием пружины (6).

Пружина плунжера (11) давит на плунжерную пару (3 и 4) за счет этого корпус гидрокомпенсатора перемещается к валу, пока не упрется в него, тем самым деля зазор минимальным.

Давление внутри плунжера производится при помощи давления масла, от двигателя оно движется по каналу (10) и затем в канал самого компенсатора (9). Далее через канавку (2) заходит внутрь, где отгибает клапан (8) и проходит создавая давление.

Затем кулачок распределительного вала идет вниз, создавая давление на гидравлический компенсатор. Масло которое зашло внутрь плужерной пары создает давление на клапан (8) фактически запаковывая его. Как мы с вами знаем, масло практически не сжимается, поэтому после запирания компенсатор выступает как жесткий элемент, который давит на клапан ГРМ, открывая его.

Стоит отметить что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается прежде чем шарикообразный клапан (8) его запрет внутри. Таким образом, может образоваться небольшой зазор, который уберется при следующей накачки масла через каналы (9 и 10) и гидрокомпенсатор станет опять жестким.

Таким образом, не смотря на температуру двигателя, тепловое расширение, всегда будет устанавливаться максимально возможный зазор. Этот механизм не нужно регулировать весь срок службы, даже не смотря на выработку, ведь он всегда эффективно «поджат» к распределительному валу.

Назначение и принцип работы гидрокомпенсаторов

Гидравлические компенсаторы, или гидрокомпенсаторы, это составная часть системы газораспределительного механизма (ГРМ) в цилиндре ДВС. При прогреве двигателя детали ГРМ нагреваются, что приводит к увеличению их размеров. Поэтому между деталями ГРМ оставляются тепловые зазоры — от 0,15 мм на впускных клапанах и до 0,35 мм на выпускных. Одной из проблем ГРМ является механический износ и увеличение зазоров клапанов, в результате чего клапаны не открываются или не закрываются полностью. Результатом этого становится снижение мощности автомобиля, затруднения с пуском мотора и повышение токсичности выхлопа. Причиной этого является загорание топлива во впускном коллекторе или недостаточная наполняемость цилиндров двигателя топливной смесью. Дизельные же автомобили в результате неправильного размера тепловых зазоров и вовсе становятся неработоспособными.

Для регуляции размеров зазоров клапанов ранее применялась механическая настройка рычагов и шайб, затем появились механические толкатели, а на современных автомобилях их сменили гидравлические компенсаторы. Гидрокомпенсаторы в автоматическом режиме изменяют свою длину на размер, равный тепловому зазору в ГРМ.

По своему устройству гидрокомпенсатор представляет собой:

• корпус в виде цилиндрического толкателя или составной части головки цилиндров;
• расположенная в корпусе плунжерная пара, состоящая из втулки и плунжера (шарикового подпружиненного клапана), зазор между втулкой и плунжером — около 8 мм;
• пружины плунжера;
• обратный клапан.

Работа гидрокомпенсатора состоит из нескольких этапов.

1. На первом этапе кулачок распредвала расположен в противоположной стороне от гидрокомпенсатора. Плунжерная пружина выдвигает плунжер, в результате чего увеличивается зазор. В полость под плунжером поступает масло через масляный канал, после чего под воздействием плунжерной пружины клапан закрывается. На этом этапе плунжер поднимается и компенсирует зазор.
2. Под воздействием распределительного вала кулачок начинает давить на толкатель и перемещает его в нижнее положение. Шариковый клапан закрывается, а плунжерная пара начинает работать как жесткий элемент из-за того, что масло не сжимается.
3. При перемещении плунжерной пары вниз часть масла вытекает из полости, что компенсируется дополнительными порциями масла из системы авто. Длина гидравлического компенсатора незначительно увеличивается, образуя зазор. Его размер выравнивается порциями масла, которые подаются из системы смазки автомобиля.

Главный плюс гидрокомпенсаторов — абсолютно автоматический режим работы, не требующий регулировки, так как гидрокомпенсатор всегда подбирает необходимый зазор.
