Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Содержание

ishachok › Блог › Проверка вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ), в значительной мере снижает усилия на педаль, необходимые для остановки транспортного средства. Данное устройство, делает управление автомобилем наиболее комфортным и простым. Помимо функции усиления, вакуумный усилитель тормозов, обеспечивает безопасность участников движения. Именно поэтому при нарушении функции усилителя, необходимо своевременно приступить к проверке. На более ранних моделях авто, приходилось прикладывать значительные усилия, для того чтобы снизить скорость движения или полностью остановить автомобиль. Усилитель делает управление транспортным средством наиболее упрощенным и безопасным, вследствие чего, ВУТ получил широкое распространение в современном автомобилестроении.

Для чего необходимо осуществлять проверку усиления тормозной системы.Оболочка вакуумного помощника разделяется на две части, специальной перегородкой. Через перегородку корпуса, проходит цилиндрический стержень тормоза. Данный элемент, передает усилие — действующее на педаль тормоза к тормозному цилиндру

Немаловажной функцией рассматриваемого механизма, является обеспечение безопасности водителя и участников движения. В этом и заключается основная важность своевременной проверки устройства

Неполадки усилителя, в редком случае неблагоприятно влияют на функцию всей системы остановки машины.

Но непредвиденное затруднение хода педали, может создать неблагоприятную ситуацию на дороге.Неисправность не является критической для автолюбителя, но так просто вовремя проявить реакцию и добиться своевременной остановки транспортного средства

Во избежание непредвиденных обстоятельств, необходимо своевременно диагностировать и обслуживать систему усиления тормоза.Проверка тормозного усилителя, является важной частью технического осмотра автомобиля, которой не стоит пренебрегать. Конечно, нет необходимости ежедневно загонять автомобиль в гараж для проведения диагностики

На неисправность работы системы усиления, могут указывать определенные факты, возникающие в процессе эксплуатации автомобиля. Ознакомившись с предоставленной информацией, несложно выявить неправильную работу усилителя, без дорогостоящей диагностики.

Основные признаки нарушения функции вакуумного усилителя тормозов.Проверить исправность системы усиления, можно без дорогостоящего оборудования и специальных знаний. Для этого, необходимо приостановить работу двигателя и прокачать тормозную систему — нажав около пяти — семи раз на педаль остановки авто. После этого, необходимо запустить мотор автомобиля, оставив ногу на педали. При запуске движка, педаль должна немного податься вперед. В противном случае это свидетельствует о некоторый неисправностях в работе системы. При таких обстоятельствах, необходимо тщательно осмотреть все проводники и клапан системы, на предмет механических повреждений.Если, работа усилителя начала сопровождаться посторонними звуками, то круг диагностируемых устройств несколько расширяется. Одним из наиболее распространенных участков повреждения, является основной проводник, соединяющий усилитель тормоза с коллектором мотора авто. В данном случае, необходимо провести визуальную диагностику элемента. Если шланг нарушил свою герметичность, он подлежит обязательной замене. Также в ходе диагностики, необходимо проверить состояние всех держателей и затянуть их, при необходимости.Помимо указанных поражений, причиной неисправности ВУТ, могут стать внутренние компоненты системы, в частности — клапан. В связи со сложными условиями эксплуатации, изнашиваются резиновые уплотнители системы. В связи с этим клапан становится более тяжелым в движении. Иногда, это приводит к частичному поражению гибкой перегородки.В случае обнаружения данной неисправности, можно самостоятельно восстановить функцию ВУТ, при помощи ремонтного комплекта. Перед этим, необходимо убедиться в полной исправности самого усилителя. Нередко, неправильной работа системы усиления тормозов, может привести к нарушению функции одного из цилиндров мотора. Как правило, большинство автолюбителей, объясняют данную неполадку износом свечей зажигания, забывая о тормозном помощнике. В данном случае, проверка усилителя, осуществляется следующим способом:Глушим шлаг ВУТ таким образом, чтобы через него не проходил воздух. Если, двигатель восстановил равномерность работы, причина ясна.Таким образом, мы узнали — как проверить вакуумный усилитель тормозов.

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

Отсоединяем от тормозной педали шток-толкатель: Снимаем защёлку, вытаскиваем палец.
Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Отсоединяем колодку.
В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:
Две гайки на «17».
Удерживая обратный клапан, снимаем с него вакуумный патрубок: Демонтаж вакуумного патрубка.
Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:
Гайка на «10».
В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:
Гайки на «13».
Демонтируем вакуумный усилитель вместе с кронштейном: Демонтаж ВУТ.
Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»: Гайки на «17»Ремонт.
Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:
Содержимое ремкомплекта.
Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя: Развальцовка.
Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась: Деффект диафрагмы.
Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки: Демонтаж.
Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает! Каталожный номер.
Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз: Внутренний паз диафрагмы.
Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой… Смазка герметиком.
…и место стыка кронштейна педали с корпусом вакуумного усилителя: Герметизация.
На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Что, если вовремя не заменить?

Очень часто при поломках усилителя, в систему начинает попадать воздух. Как правило, это случается из-за неисправности контрольного клапана. В результате давление в контуре падает. Педаль становится излишне мягкой. Часто водители думают, что система просто завоздушилась и прокачивают тормоза. Но уже после первой поездки, педаль снова становится мягкой. Также увеличивается время срабатывания системы. На дороге это может привести к аварийным ситуациям.

В самом худшем случае клапан полностью выходит из строя. Из-за этого система вовсе не способна работать. В таком случае выезжать на дорогу крайне опасно. Поэтому при любых признаках стоит внимательно осмотреть систему и заменить неисправный элемент.

Вакуумный усилитель: сфера применения и функциональное назначение

Ваз 2110 замена усилителя тормоза

Сегодня смело можно утверждать, что именно вакуумный усилитель является наиболее востребованным во многом благодаря своей исключительной практической эффективности. Он обладает чрезвычайно широким спектром функционально-эффективных возможностей, а именно:

в разы повышает степень сопротивляемости педали тормоза;
кардинально снижает уровень нагрузки на тормозную систему;
является высокоэффективным вспомогательным средством;
существенным образом влияет на длительность периода эксплуатации тормозной системы, продлевая период её эффективного функционирования и т.п.

Замена вакуумного усилителя тормозов ваз 2110

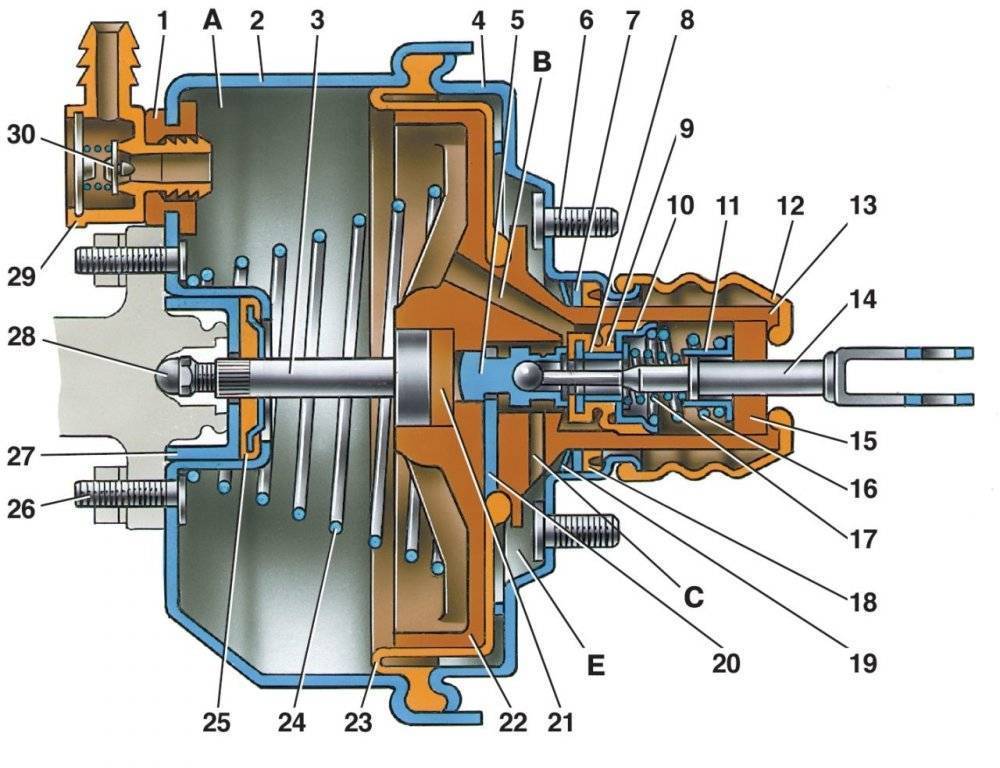

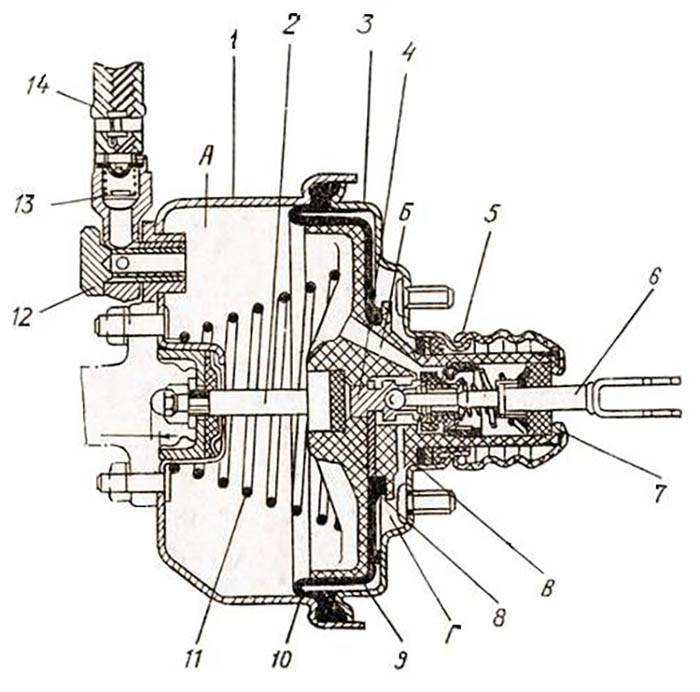

С конструкционной точки зрения вакуумный усилитель состоит из комплексного блока, который имеет непосредственное сообщение с основным (главным) цилиндром тормозной системы автомобиля. Вакуумный усилитель состоит из следующих функциональных составляющих:

плотного корпуса, выполненного с использованием сверхпрочного полимера;
собирательного узла (диафрагмы);
специализированного контрольного (следящего) клапана;
толкателя, который при условии отсутствия питания, возвращает функциональные элементы мотора в исходное (стартовое) состояние;
из главного шток поршня основного цилиндра;
пружины переключателя, она возвратная.

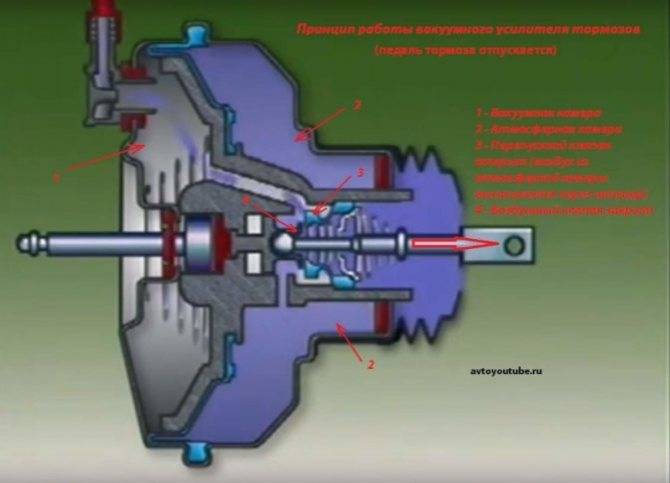

Корпус пружины представлен двумя ячеистыми делениями: вакуумным и атмосферной, иногда их ещё называю камерами:

Камера (ячейка) которая обладает непосредственным сообщением с главным тормозным цилиндром носит название вакуумной.
Камера (ячейка), располагающаяся напротив педали тормоза называется атмосферной, плюс ко всему она своей открытой частью корпуса непосредственным образом упирается в педаль торможения.
Вакуумная камера и главный источник разрежение имеют между собой прямое сообщение, и данную функцию обеспечивает специализированный обратный клапан, который в свою очередь является контроллером давления. Сам же источник разряжения находится в некой особой зоне, которая располагается дроссельной заслонки автомобильного двигателя, а она в свою очередь, является частью целостной впускной коллекторной системы.

Ваз 2110 замена вакуумный усилителя тормозов

Обратный клапан позволяет автоматически разъединяться при необходимости вакуумному усилителю двигателя тормозной системы и источнику разряжения, при условии:

функционального сбоя двигателя или его полной остановке;
если вакуумная камера перестала функционировать вовсю или функционирует в недостаточной степени .

В зависимости от функционального положения атмосферная камера и следящий клапан могут сообщаться либо не сообщаться между собой. Условия, при котором эти два компонента сообщаются друг с другом:

в случае, если вакуумная камера находится в исходном состоянии;
либо при задействовании атмосферной камеры, которая активируется мгновенно после надавливания на газовую педаль.

Функциональная регулировка толкателя осуществляется педалью газа, который в свою очередь контролирует непосредственно сам следящий клапан. Если рассматривать главный тормозной цилиндр со стороны вакуумной камеры, то он имеет прямое функциональное сообщение с диафрагмой.

Основные функциональные задачи диафрагмы

корректировка в пространстве положения поршня;
осуществление подкачки тормозной жидкости непосредственно к главным цилиндрам торможения.

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово.

None «Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

None Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

По идее, подтяжка ручника Рено Логан не связана с настройкой тормозных механизмов. Но иногда открывать барабаны всё же приходится. Так поступают, когда выполнить сразу два условия (отсутствие «прихватывания» надёжная фиксация) не получается в принципе.

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

Характеристика

Итак, что это за механизм? Вакуумный усилитель – это деталь, что применяется в тормозной системе автомобиля. Главная ее задача – обеспечить дополнительное усилие на педаль тормоза при нажатии последней. Таким образом, увеличивается эффективность работы системы и уменьшается усталость водителя.

Если говорить о конструкции, данный элемент состоит из корпуса, толкателя, диафрагмы, стелящего клапана, штока поршня ГТЦ и возвратной пружины. Алгоритм действия механизма основывается на разности давлений в атмосферной и вакуумной камере. Современные усилители способны увеличить энергию нажатия на педаль в четыре-пять раз. Есть и более мощные модели. Но в их конструкции стоит отметить большее число камер и диаметр диафрагмы.

РАФ 2203-22038. Тормозная система ⇒ ВУТ и ГТЦ от Газель Бизнес

Модератор: Шмель

Сообщение михмех » 13 июн 2020, 21:30

Поделюсь опытом установки ВУТ от Газель Бизнес. Для установки было приобретено: Сам ВУТ в сборе Уголки от Нивы для ввода тормозухи в ГТЦ + шланг Угол с клапаном для вакуумника от Газель Бизнес, т. к. в комплекте не шёл. Штуцера под трубку 5 с шагом 10х1 Бачок для тормозной жидкости от классики Крышка с поплавком к нему Вилка на шток ВУТа (резьба 10х1) Соответственно, тормозная жидкость Ну и понадобились еще болты, немного железа и герметик шовный. Начал, понятное дело, с демонтажа. Снять нужно и главный цилиндр сцепления. Чтобы установить ВУТ, нужно срезать перемычку с передней панели. Примерка показала, что ВУТ не садится нормально на ту усиленную панель, на которой установлены родные ГТЦ — мешают ребра жесткости. Я срезал мешающие части с двух сторон. Металл остался тонкий для нагрузок, которую испытывает панель, поэтому вырезал примерно такого же размера из такого же металла панель и вставил её изнутри. Для начала просверлил отверстия под крепежи самой панели и закрепил. Далее высверливание отверстий под цилиндр сцепления и ВУТ

Обратите внимание, что крепеж ВУТ смещен в сторону по оси, т. е

отверстия не вертикально, а под наклоном. Центр ВУТа приходится как раз в середину между старыми ГТЦ. Т. к. шток Газели длинный, я нарезал резьбу до конца штока и отпилил лишнее. Резьба штока 10х1. Далее работа с трубками. Демонтируем родную систему ГВУТ. С передними тормозами всё просто. Те же трубки соединяем через родной тройник, остаётся лишний отрезок трубки, который аккуратно подгибая вытаскиваем под капот. Не знаю как у остальных, у меня на трубках, что на передней, что на задней, было соединение под капотом. Когда вытащил лишнюю трубку, соединение получилось как раз на месте входа трубки в ВУТ. Круто. Эта муфта(штуцер) далее пригодится. Далее решение, которое возможно не все оценят, но я сделал так. Штуцер под трубку 5 с резьбой 10х1 рассверлил под трубку 6 и опрессовал специальной байдой. По полмиллиметра со со стороны считаю не критично, но возможно это не лучший вариант. Далее задние тормоза. Вытащить трубку также, как и с передними тормозами, не получится, поэтому отрезаем лишний кусок трубки в районе ГВУТов и опрессовываем. Опрессовка РАФа и чужеродного ВУТа разная — у РАФа (ГАЗ 24) воронкой, а у Газель Бизнес чечевицей. Для соединения использовал ту муфту, что снял с переднего контура. Ну вот, трубки соединены, ВУТ установлен. Теперь жидкость. Родной бачок Газель Бизнес крепится болтиком снизу. Если просто вставить вместо бачка уголки, они держаться там не будут, т. к. держаться там не за что. Я изготовил крепеж под тот же родной болтик. Бачок от Копейки установил на изготовленный кронштейн за бачком сцепления настолько высоко, насколько позволяет капот. Педаль. Купить вилку на шток не вышло, поэтому изготовил сам по подобию родных под тот же болт. Металлическую пластину и куски родной пластины перед установкой намазал шовным герметиком и им же обработал швы. Налил жидкость, прокачал — тормоз есть. Практика показала что игра стоит свеч. Тормоз мягкий и хороший. Если что вспомню допишу.

Ребра жесткости не дают встать на место ВУТу

Примерка пластины изнутри

Рассверлил отверстия под трубку 6мм

Приблуда для опрессовки трубок

Нарезал резьбу до конца штока и отрезал лишнее. Резьба 10х1

Самодельная вилка на шток с регулировкой

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Особенности ремонта и замены ВУТ

При производстве, части корпуса вакуумного усилителя соединяются методом вальцовки. В не заводских условиях повторить соответствующее качество, конечно, невозможно. Неточности и зазоры в местах прилегания частей корпуса могут стать причиной негерметичности системы. Поэтому в случае поломки, рекомендуется комплексная замена.

Перед началом замены вакуумного усилителя тормозов стоит внимательно осмотреть вакуумный шланг на наличие механических повреждений. Вероятно, причина неисправностей кроется именно в негерметичности вакуумной магистрали.

В случае же полной замены детали своими руками, важно хорошо понимать не только устройство ВУТ, а и общую конструкцию тормозной системы. Усилитель крепится к моторному щиту и соединяется только с главным тормозным цилиндром и рычагом педали. При замене вакуумного усилителя тормозов нет необходимости разбирать тормозной цилиндр, что обуславливает отсутствие необходимости прокачивать тормозную систему по окончанию выполнения ремонтных работ

При замене вакуумного усилителя тормозов нет необходимости разбирать тормозной цилиндр, что обуславливает отсутствие необходимости прокачивать тормозную систему по окончанию выполнения ремонтных работ.

В целом, конструкция системы довольно однообразна, поэтому произвести замену детали нижеприведенным способом, возможно на многих моделях автомобилей.

Необходимо отсоединить разъем датчика низкого уровня тормозной жидкости.
Открутить два болта крепления тормозного цилиндра (ключ 17) к корпусу усилителя. Шланги откручивать необходимости нет, достаточно немного отодвинуть в сторону сам цилиндр с бачком.
Отсоединить вакуумный шланг от обратного клапана. Соединить его с новым усилителем.
Открутить четыре болта крепления усилителя к моторному щиту. Совет: используйте удлинитель, удлиненную головку и трещотку для удобства, так как рабочее пространство в зоне педального узла со стороны салона ограничено.
Отключить разъем датчика включения тормозов.
Вытащить усилитель в комплекте с кронштейном крепления и педалью тормоза.
Извлечь стопорную пластинку оси вращения рычага педали с помощью пассатижей.
Вытащить»палец», который фиксирует толкатель усилителя в рычаге.
Открутить две гайки, которые скрепляют корпус усилителя и кронштейн.

Остаётся только установить новый вакуумный усилитель тормозов, и собрать все элементы в порядке, обратном к демонтажу.

Следует обратить внимание на плотность и правильность прилегания уплотнительной прокладки между цилиндром и корпусом, если таковая присутствует в конструкции. В некоторых случаях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Сделать это можно двумя способами:

Сделать это можно двумя способами:

В некоторых случаях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Сделать это можно двумя способами:

Открутить болт крепёжного элемента, который соединяет рычаг педали и толкатель.
Ослабить регулировочную гайку и выкрутить толкатель из крепёжного элемента

В этом случае, следует обратить внимание, что толкатель после замены следует завернуть на аналогичное количество витков. Для этого можно измерить расстояние от края толкателя до регулировочной гайки или просто посчитать количество витков.. Если вследствие замены положение толкателя всё же изменилось, необходимо отрегулировать свободный ход педали тормоза

Если вследствие замены положение толкателя всё же изменилось, необходимо отрегулировать свободный ход педали тормоза.

Вылет штока — очень важный параметр для правильной работы тормозной системы. Он определяет расстояние между регулировочным болтом и буфером штока.

Недостаточный вылет штока увеличивает свободный ход штока.

Слишком большой — подклинивание определенных контуров.

Вылет штока устанавливается при производстве. В случае замены, необходимости в дополнительной регулировке нет, однако, при желании, можно проверить этот параметр. Замерить его можно при помощи штангенциркуля, а узнать нормативное значение — из технической документации к Вашему автомобилю.

Вакуумный усилитель тормозов значительно облегчает нам не только процесс торможения, но и жизнь в целом, обеспечивая дополнительную безопасность.

Регулярно проверяйте, вовремя меняйте и ремонтируйте любой из элементов тормозной системы автомобиля, и не забывайте, что второго шанса на починку, может и не представится.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом. От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

В качестве итога отметим, что вся тормозная система нуждается в регулярной проверке, а также своевременном обслуживании

Следует правильно подходить к выбору тормозных колодок, замечать случаи, когда педаль тормоза стала твердой или мягкой, обращать внимание на скрип при торможении, вовремя смазывать направляющие суппортов, менять тормозную жидкость, прокачивать тормоза и т.д.. Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии

Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.
