Снятие и замена рычага переключения передач

Определяем причину

Итак, во время набора скорости, или на холостых ваш рычаг коробки передач болтается, как в лихорадке, издавая раздражающий дребезг. Но других неисправностей, связанных с КПП не обнаружено. Из-за чего это может быть?

Причины дребезга:

1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая втулка для соединения рычага с тягой во время движения «цепляет» край тяги, из-за чего и возникает дребезг;
2. Вы провели тюнинг рычага, поставив от Лады Калины. Такая замена принесла вам несколько положительных моментов, и один не слишком радующий. Когда машина в движении, возникает вибрация в карданчике от Калины, которая передает дребезг по тяге всего механизма. Многие, проведшие такой тюнинг, утверждают, что даже если рычаг снять вообще, все равно это не избавляет от дребезга;
3. Могла сломаться удерживающая пружина, или ее вообще не было. В таком случае дребезг – неизбежность;
4. Нередко ручка КПП ВАЗ 2110 дребезжит из-за износа подушек двигателя и КПП. Возможно также, что износились другие детали, отвечающие за устранение дребезга (гасящие вибрации).

Если же рычаг КПП болтается, и при этом возникают трудности различного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужен ремонт и регулировка не только ручки, но и самой коробки.

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

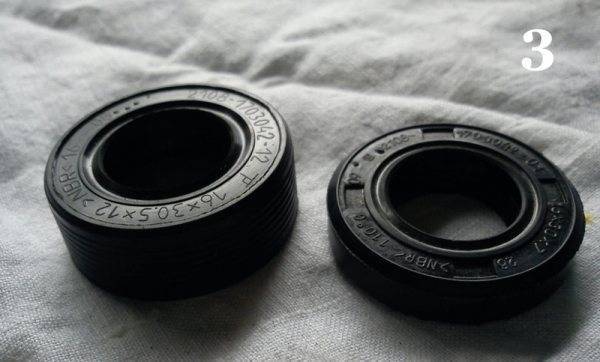

Сальник После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

Карданчик

Инструкция по замене карданчика следующая.

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Как выключить скорость на ваз 2101

Учтите, что процесс демонтажа узла переключения скоростей — весьма трудоемкий, поэтому, для его реализации, привлекайте к работеСнятие КПП ВАЗ начните с открытия крышки капота ВАЗ-2107. Далее отключайте клемму «минуса» от АКБ и демонтируйте панель радиоприемника. Вождение автомобиля является очень важным и ответственным занятием, который от Вас потребует знаний ПДД, технического оснащения, а также при непредвиденных ситуациях и некоторых навыков по его обслуживанию. Разгоните автомобиль ваз 2106 до 50 км/ч, выровняйте скорость, а затем выключите передачу и двигайтесь по инерции до полной остановки.Фаркоп ВАЗ — 2101. Прайс-лист на запчасти Chery, Geely. 0. главное момент поймать чем выше скорость — тем выше обороты должны быть. вот и все практикуйся) свернуть ветку.раскручиваешь двигатель на первой где-то до 3-3.5, сбрасываешь га и тут же выключаешь передачу. так онаВАЗ-2101 ВАЗ-2103 ВАЗ-2104 ТЮНИНГ. Какой ВАЗ вам больше нравится? 2101.Примерный диапазон скоростей на каждой передаче для 4-ступенчатой КПП выглядит, как указано в таблице. Передача. I. Переключение скоростей ваз классика. Сергей Синявин. ЗагрузкаОтпиливать Рычаг КПП на Ваз 2107-2101 или нет! от Auto overhaul — Продолжительность: 3:03 Auto overhaul 96 019 просмотров.

Диски R13 Колёса 175/70 Коробка 2101 Мост 2101.»Короткая» передача — это, как я понимаю, такая, когда на малой скорости двигатель уже выходит на обороты максимального крутящего момента. Хочу описать на примере своего первого автомобиля ВАЗ 21093, двигатель 1,5 карбюратор, 2000 г.в.1. Подъезжаем к повороту налево на III со скоростью 60 км, переключаем с перегазовкой II и на скорости 70 км выходим из поворота, где включаем III. Pro Remont. Сергей а шестерня через год или два не приработается так что потом передачи не выключишь?Замена масла в рулевом редукторе на Ваз 2107-2101 от Auto overhaul. Community Forum «Клуб Любителей Классики (и не только)» on DRIVE2. ваз 2106 при каких оборотах переключать передачи.Тапку в пол и быстро шуршим мозгами и ручкой перебирая передачи. Больше скорость -Меньше Ям ! При необходимости снизить скорость на механике и сделать остановку на спусках, в гололед или дождь, необходимо выполнить следующую цепочку действийМеня, когда я только начинал ездить, даже пару раз разворачивало от торможения с выключенной коробкой. Скажем, на ВАЗ—2101, «210))» и «2103» число третьей передачи не 1,29, а 1,49, соответственно больше будет и разница в расходе топлива на третьейПосле достижения 60 км/ч (предел для городской езды) до конца участка равномерно ехали с этой скоростью на четвертой передаче. Но хрен там — она не снимается! Я выжимаю сцепление и в таком виде завожу машину.

Установка

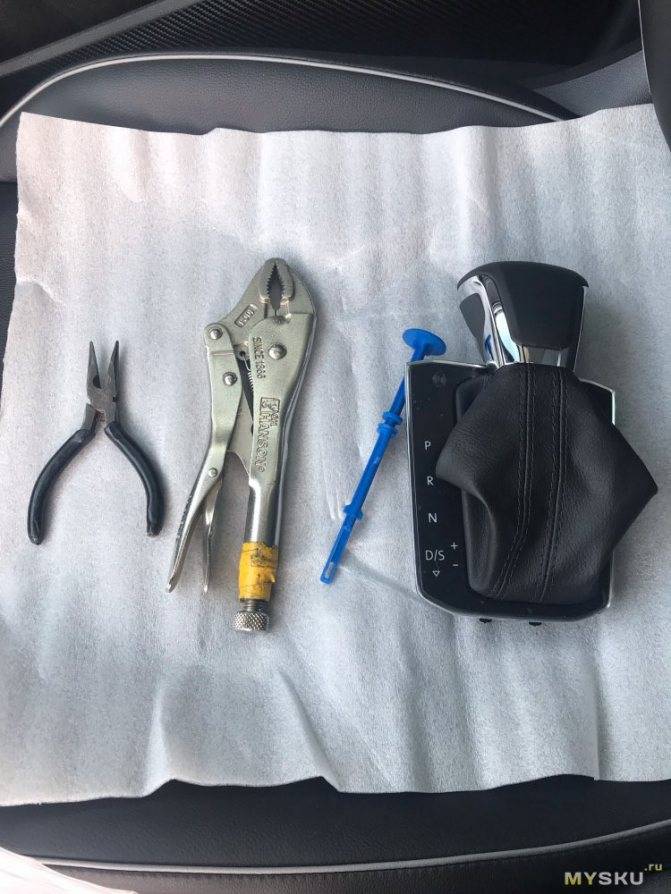

Замена не сложная — буквально на пару минут работы! Понадобится минимум инструмента…

Самое сложное снять рамку, для этого необходим специальный инструмент. При его отсутствии поддеть спереди обычной пластиковой карточкой. Можно вытянуть и за кожаный пыльник вверх- матовый декор снизу сам отщелкнется.

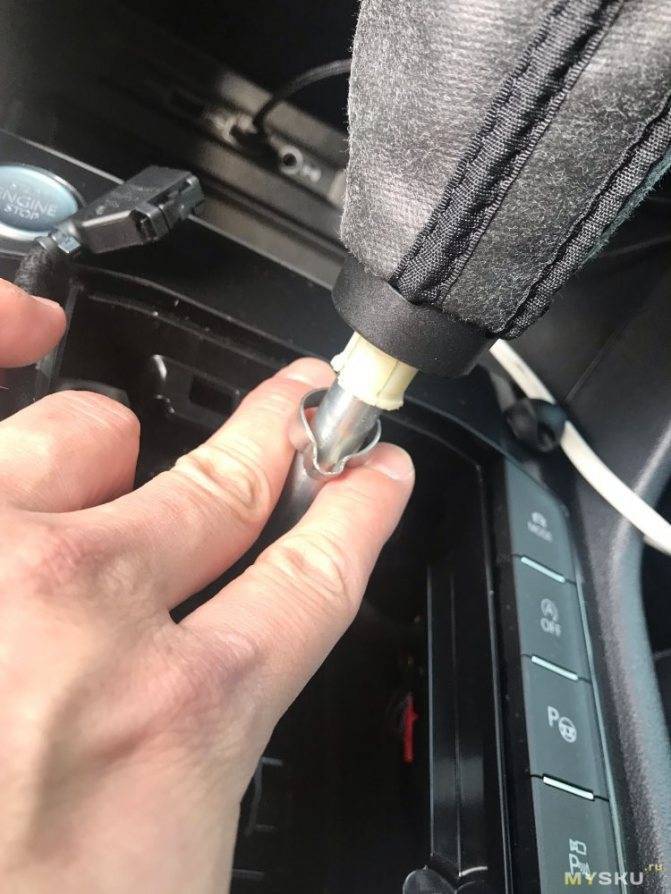

Появляется доступ к разъему и обжимному кольцу.

С разъемом все понятно, а кольцо можно разогнуть отверткой. Кнопку на ручке оттянуть вперед и удерживая в таком положении ручку стянуть вверх (вращать смысла нет-идет по пазу)

Для установки купленной ручки, вставляем, прокручиваем и вытаскиваем синий технологический шток (фиговину:). Правильно позиционируем на штоке КПП, плавно опуская вниз. Слегка надавливаем, временами оттягивая, кнопку до попадания фиксатором кнопки в паз штока. Металлический фиксатор (хомут) выполнен из толстой стали, обжимать нужно с приличным усилием -небольшими плоскогубцами сделать это проблематично.

Глянец декора ручки неплохо гармонирует с тёмным глянцем на руле — выглядит шикарно!

Тут ссылка на али, с более низкой ценой -от 33$

Всем удачи и хорошего настроения!

Однако снять рукоятку можно не снимая рычаг КПП, следуя этой инструкции:

1. Отсоединяем крепления выхлопной трубы и отводим систему выхлопа в сторону, так она не будет мешать.

Далее от нижнего конца рычага отсоединяем тягу привода управления КПП и отводим тягу в сторону.

В салоне ВАЗика отстегиваем застежку чехла рычага и снимаем чехол вместе с нижним держателем.

На следующем этапе поднимаем пластиковую облицовку тоннеля, тем самым снимая ее через верх рукоятки переключения передач.

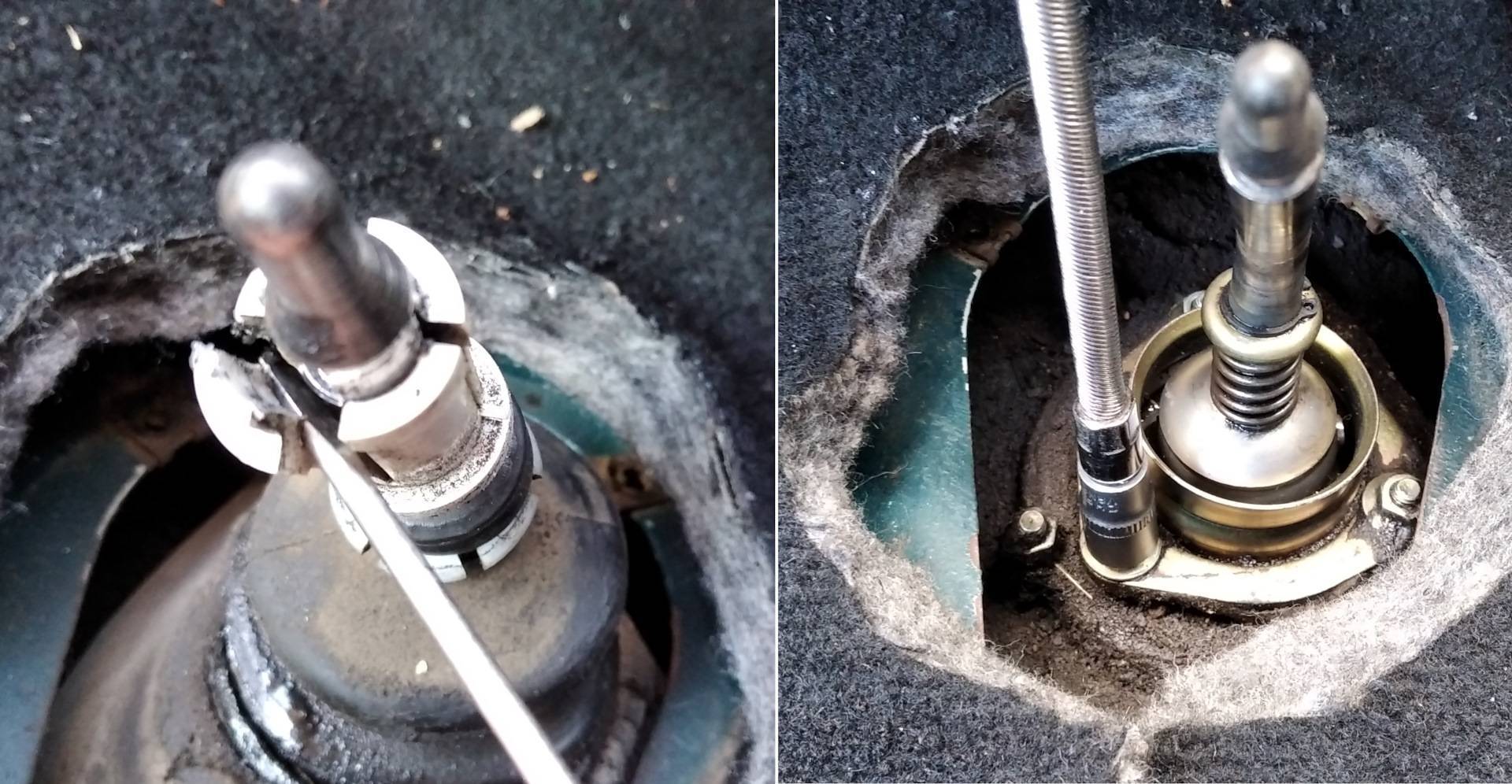

Под пластиковой облицовкой скрывается шумоизоляционный чехол, который снимается откручиванием четырех гаек.

Все готово, для снятия рукоятки надавливаем на нее и через проем в кузове вытягиваем рукоятку снизу.

Если проводить данные работы следуя данным инструкциям, то на весь ремонт вы не потратите много сил и времени.

Видео, как снять ручку КПП на Рено Логан:

https://youtube.com/watch?v=njR5ukK5W98

Видео про замену чехла КПП на автомобиле Пассат:

Тюнинг ручки КПП:

https://youtube.com/watch?v=aZSh2FtOXYE

http://wiki.zr.ru/149_Grantahttp://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/1758-kak-snyat-ruchku-kpp-na-avtomobilyah-lada-mkpp-amt-ili-robot-akpp.htmlhttp://remladavaz.ru/remont-rychaga-pereklyucheniya-peredach-lada-grantahttp://carpedia.club/Razborka-i-sborka-rychaga-perekliucheniia-peredach-na-avtomobile-Lada-Granta-VAZ-2190http://fastmb.ru/autoremont/190-kak-snyat-rychag-pereklyucheniya-peredach.html

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТ Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

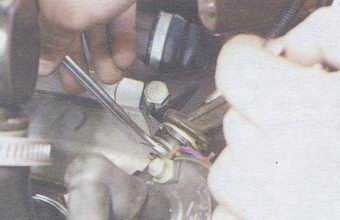

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

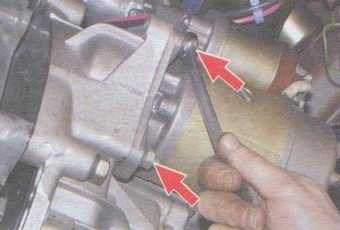

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

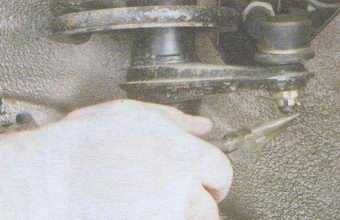

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

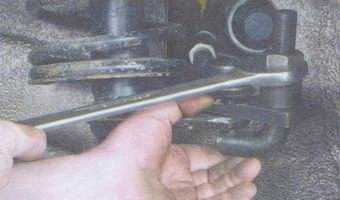

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

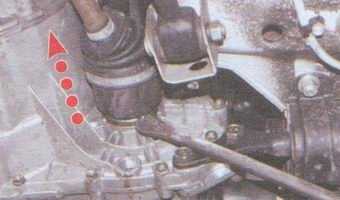

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕ Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ Перед установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего. 1. Моменты затяжки резьбовых соединений см. в приложении 1.

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу): 1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач; 5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка

голоса

Рейтинг статьи

Выбор материала

Выбор материала для обтяжки – дело серьезное и ответственное: водитель будет на протяжении нескольких лет прикасаться к нему при эксплуатации. Поэтому материал должен быть приятным на ощупь, комфортным, износостойким, дышащим. Во многом выбор зависит от финансовых возможностей владельца автомобиля и его вкусов. Вкусы у людей разные: кому-то нравятся яркие цвета, кто-то хочет использовать чуть ли не змеиную кожу. Многие стремятся отделкой салона выделиться, проявить индивидуальность и оригинальность.

Обтяжку ручки переключения передач выполняют из разных материалов. Перетяжка ручки КПП кожей — наилучший вариант по соотношению цены и качества. Самой востребованной является натуральная автомобильная кожа. Она имеет качества во многом превосходящие мебельную и галантерейную кожи: более влагостойкая, износоустойчивая и крепкая. Аналоги выдерживают условия эксплуатации (перепады температур, частое соприкосновение) не более 2 месяцев, автомобильная кожа прослужит 5-7 лет.

Перфорированная кожа

Кожа для автомобилей имеет специальное полимерное покрытие, предохраняющее ее от механических повреждений. Кроме того, благодаря полимерному слою автомобильная кожа устойчива к ультрафиолетовым лучам, химическому воздействию от спирта, бензина, масла, дольше переносит частые растяжения, краска имеет высокую устойчивость к истиранию.

Альтернативой натуральной коже являются искусственные материалы: экокожа и кожзаменитель. Для производства экокожи используется полиуретан, в ее составе содержится 70% вещества. Кожзаменитель изготавливают из поливинилхлорида (ПВХ). Использование полиуретана дает возможность экокоже «дышать», что выгодно отличает ее от кожзаменителя. Стоимость искусственных материалов намного ниже натуральной кожи, поэтому экокожа приобретает популярность.

Материалом для обтяжки можно взять искусственную замшу типа «Алькантара». Она представляет собой материал с шершавой поверхностью, приятный на ощупь. Шероховатость не дает руке скользить. Ручка, обтянутая алькантарой, выглядит очень эстетично. Зимой при соприкосновении с материалом создается ощущение тепла, а летом, наоборот, замша дает эффект прохлады.

Возможна перетяжка каучуковым материалом с клейкой основой. Им легко сделать отделку, к тому же он недорого стоит.

Удобнее всего перфорированная кожа, так как она мягче и эластичнее гладкой. Правда, поры должны быть небольшими, чтобы не забивалась грязь. Гладкая кожа более устойчива к износу. Толщина материала должна быть от 1,2 до 1,4 мм. Цвет может быть любой – он должен отвечать общей цветовой гамме салона. Классическим вариантом является черный.

Загрузка …

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Как устранить дребезжание ручки КПП ВАЗ 2114

Зачастую ручка КПП ВАЗ 2114 входит в резонанс с работой двигателя и издает неприятный дребезжащий звук из-за таких проблем со втулкой:

• износ пластиковых вставок втулки;
• несоответствие длины втулки и размеров вилки кулисы.

В первом случае придется поменять пластиковые вставки или втулку в сборе. Во втором — придется привести размеры в соответствие. Для этого понадобится напильник, изолента и тиски. Часто производитель устанавливает втулку, которая своими краями задевает вилку тяги (кулисы) и стучит об нее при вибрации. Чтобы избавиться от шума, необходимо сделать следующее:

Как снять механизм переключения передач

• откручиваем крепление втулки;
• вынимаем втулку;
• очистить (отмыть керосином) втулку от остатков смазки;
• произвести предварительную разметку, проведя линию в 1-3 миллиметрах от края втулки;
• обмотать втулку изолентой по линии разметки, оставив открытым край;
• зажать втулку в тиски и напильником сточить выступающий из-за изоленты край.

После такой операции остается только надеть пластиковые вставки и поставить ручку КПП на место. Края втулки больше не будут касаться металлической вилки и ручка КПП ВАЗ 2114 перестанет дребезжать.

Коробка переключения передач является важным звеном между силовым агрегатом автомобиля и его колесами, с ее помощью изменяется характер крутящего момента. Происходит это за счет перемены передаточного числа между зубчатыми колесами в корпусе агрегата. В большинстве случаев водитель сам решает, когда какая передача должна быть включена, то есть механически изменяет положение рычага и тем самым меняет положение ведомой шестерни, относительно ведущей. Давайте разберемся почему дребезжит ручка КПП на таких переднеприводных автомобилях, как ВАЗ 2114 и схожих с нею 13 и 15 моделей этого семейства.
