Признаки неисправности датчика детонации: на что обратить внимание и как устранить проблему

Признаки неисправности датчика детонации

Основной признак, свидетельствующий о неисправности датчика детонации – непосредственно проявление эффекта некорректной работы двигателя, описанного выше.

Во многих случаях это может быть причиной механического разрушения датчика, в частности, в момент удара при аварии, либо проникновение влаги в разъем или через трещину в зону пьезодатчика.

Если ДД начинает механически разрушаться, в процессе движения величина напряжения на его выводах может скачкообразно изменяться. Блок управления двигателя будет реагировать на скачки напряжения, как на возможную детонацию.

Видео — симптомы неисправности датчика детонации, где находится на Лада Гранта и как его заменить:

При самопроизвольной корректировке угла зажигания двигатель начинает дергаться, обороты плавать. Такой же эффект может возникнуть, если ослабло крепление датчика.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Что такое и для чего нужен датчик детонации?

Эта деталь встречается в автомобилях, где в качестве топлива используется бензин. Он предназначен для инжекторных типов двигателей. Располагается датчик на блоке цилиндров мотора. Это важная деталь системы управления, главной целью которой является контроль уровня детонации.

Давая ответ на вопрос, за что отвечает датчик детонации, нужно отметить, что благодаря ему реализуются следующие возможности автомобиля:

• Экономия топлива.
• Возможность двигателя развивать максимальную мощность.

Датчик контролирует систему завода автомобиля, регулирует его правильную работу.

Из каких основных элементов состоит датчик детонации?

Основные детали этого механизма – это:

• Вибрационная пластина.
• Электрический элемент типа пьезо.
• Сигнальный провод.
• Оплетка.

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

• Нарушение механического контакта между корпусом датчика и блоком двигателя. Как показывает практика, это является наиболее распространенной причиной. Обычно сам датчик имеет круглую форму с крепежным отверстием посередине, через которое с помощью болта или шпильки крепится на своем посадочном месте. Соответственно, если в резьбовом соединении уменьшается момент затяжки (ослабляется прижимание ДД к двигателю), то впоследствии на датчик не поступают звуковые механические колебания из блока цилиндров. Для того чтобы устранить подобную поломку достаточно затянуть упомянутое резьбовое соединение, либо заменить крепежный болт на крепежную шпильку, поскольку она более надежна и обеспечивает плотное механическое соединение.
• Проблемы с проводкой датчика. В данном случае могут быть различные проблемы, например, замыкание питающего или сигнального провода на «массу», механическое повреждение провода (особенно в местах его изгиба), повреждение внутренней или внешней изоляции, обрыв всего провода либо его отдельных жил (питающего, сигнального), нарушение экранирующей оплетки. В случае проблема решается восстановлением либо заменой его проводки.
• Плохой контакт в месте подключения. Такая ситуация иногда случается в случае, если, например, сломана пластмассовая защелка в месте подсоединения контактов датчика. Иногда в результате тряски контакт просто нарушается, и соответственно, сигнал от датчика либо питание на него попросту не доходят до адресата. Для ремонта можно попробовать заменить фишку, поправить контакт, либо другим механическим методом попробовать соединить две колодки с контактами.
• Полный выход датчика из строя. Сам по себе датчик детонации — устройство достаточно простое, поэтому ломаться там особо нечему, соответственно, и выходит из строя он достаточно редко, но бывает и такое. Ремонту датчик не подлежит, поэтому в случае полной поломки необходимо выполнить его замену на новый.
• Проблемы с электронным блоком управления. В ЭБУ как и любом другом электронном устройстве могут случатся программные сбои, что приводит к некорректному восприятию информации от ДД, и соответственно, принятию блоком некорректных решений.

Интересно, что в случае, когда автовладелец обращается в автосервис с жалобами на работу датчика детонации, некоторые недобросовестные мастера сразу предлагают заменить его на новый. Соответственно, взять с клиента больше денег. Вместо этого можно попробовать подтянуть момент на резьбовом креплении датчика и/или заменить болт на шпильку. Во многих случаях это помогает.

Проблемы детонации мотора на автомобиле Шевроле Нива

Проблема детонирования знакома и автомобилю Шевроле Нива. Будучи родом из внедорожников, Нива имеет особенность к частым поездкам не только по бездорожью, но и по возвышенности и гористым местностям. Поэтому поднимаясь на низкой скорости и повышенной передаче, порой слышится звук металлического цокота. Это явление способно привести к таким видам проблем:

• Поломка двигателя, возникшая в результате действия разрушительной силы на головку блока цилиндров и кривошипно-шатунного механизма;
• Выгорание прокладки ГБЦ (головка блока цилиндров), которое наступает при повышении температуры до критических значений во время детонации. Зачастую первой приходит в негодность и требуется немедленная замена;
• Прогорание поршней. Появляется коррозия днища поршня и с частым воздействием такого явления, приводит к прогоранию.

Поэтому необходимо контролировать работу мотора при движении вверх на низких оборотах и включенной высокой передачей. Детонация может способствовать выходу из строя блока цилиндров, поршней и коленвала автомобиля Шевроле Нива, которые можно будет исправить только лишь путем их замены на новые, что обойдется практически очень дорого.

Истинные причины возникновения такого явления на Шевроле Нива

Возникновению данного явления подвержены все автомобили. Основными причинами, которые приводят к возникновению этого эффекта, являются:

1. Обстоятельства, при которых эксплуатируется Нива Шевроле. Это как раз и является тот случай, при котором осуществляется поднятие на крутую горку на скорости ниже 40 км/ч и на четвертой передаче;
2. Качество топливной смеси. Если октановое число будет низким, то возникновение детонации гарантировано. Высокое число обеспечивает детонационную стойкость;
3. Конструктивные характеристики мотора. К ним относятся: состояние свечей зажигания и их расположение, форма камеры сгорания, степень сжатия и форма поршня.

Какие способы защиты предусмотрены в Шниве от возникновения детонации

Шевроле Нива оснащена датчиком детонации. Он предназначен для защиты мотора от этого эффекта, а также для отображения процесса его возникновения в виде световой сигнализации. Датчик представляет собой чувствительный элемент, изготовленный из пьезокерамического материала. На Ниве Шевроле он располагается в области блока цилиндров. Принцип действия датчика таков:

1. Когда появляется явление детонации двигателя, амплитуда вибраций его повышается;
2. Встроенный контроллер на панели приборов делает поправку угла опережения зажигания, что способствует гашению явления;
3. Сигнал к контроллеру подает датчик, который генерирует поступающий сигнал напряжения, возникающий при определенных параметрах вибраций двигателя;
4. Контроллер способен также отображать неисправность датчика в виде световой сигнализации на панели приборов. Сигнализация представлена знакомой всем водителям надписью «CHEK ENGINE», которая подсвечивается красным цветом.

Опасность эффекта детонации на автомобиле и причины его возникновения

Детонационные нагрузки опасны для любого двигателя внутреннего сгорания, и именно поэтому все производители современных автомобилей оснащают агрегаты специальными датчиками. Такие устройства не исключают вероятность возникновения процесса, но предупреждают о его возникновении, что позволяет контроллеру оперативно прибегнуть к устранению проблемы.

Чтобы оценить всю опасность такого процесса, который называется детонацией ДВС, следует взглянуть на фото ниже.

На них изображены детали двигателя, которые были извлечены в ходе проведения ремонтных работ. Столь сильному разрушению поршень и клапан подверглись именно по причине возникновения самопроизвольного воспламенения топлива в камерах сгорания. Поршень и клапан — это не единственные детали, которые подвергаются ускоренному износу при детонации. От этого явления испытывают сильные нагрузки и другие детали, как коленчатый вал и кривошипно-шатунный механизм.

Причинами возникновения детонационных нагрузок двигателя являются следующие факторы:

Несоответствие топлива по октановому числу. Если производитель рекомендует заливать бензин марки А-95, то использовать низкооктановое топливо категорически противопоказано. Детонация, возникающая по причине несоответствия топлива, способствует формированию нагара, провоцирующего развитие калильного зажигания. В итоге после выключения зажигания, продолжает функционировать двигатель, что проявляется по причине воспламенения ТВС от раскаленных электродов свечи зажигания.
Условия эксплуатации и характер вождения. Очень часто детонация двигателя возникает у неопытных водителей, когда переход на повышенную передачу происходит на слишком низкой скорости движения автомобиля и при недостаточном количестве оборотов коленчатого вала

Важно переключаться на следующую передачу, когда обороты двигателя на тахометре составляют от 2,5-3 тысяч об/мин. Если перейти на повышенную передачу, не разогнав предварительно автомобиль, то не исключено возникновения характерного металлического стука в области подкапотного пространства

Этот стук и является детонацией двигателя. Такая детонация называется допустимой, и при ее возникновении, она продолжается недолго.
Конструктивные особенности двигателя — развитию негативного явления особенно подвержены автомобили, которые оснащены турбонаддувом. Часто проявляется данный эффект, если автомобиль заправляется низкооктановым топливом. Сюда также относятся такие факторы, как форма камеры сгорания и тюннинг (форсирование) ДВС.
Неправильная установка угла опережения зажигания УОЗ. Однако такое явление чаще встречается на карбюраторных двигателях, а на инжекторе оно может возникнуть, в том числе, и по причине неисправности датчика детонации. Если зажигание будет слишком ранним, то топливо будет воспламеняться намного раньше, чем пока поршень достигнет верхней мертвой точки.
Высокая степень сжатия в цилиндрах — зачастую возникает при сильной закоксованности цилиндров двигателя. Чем больше нагара на стенках цилиндров, тем выше вероятность развития детонационных нагрузок.
Обедненная ТВС. Если в камеру сгорания подается смесь с низким количеством топлива, то высокая температура электродов свечи зажигания способствует провоцированию детонации. Малое количество бензина и большое объем воздуха приводит к развитию окислительных реакций, которые реагируют на повышенную температуру. Такая причина характерна для инжекторных двигателей, и проявляется обычно только на прогретом двигателе (как правило, при оборотах коленвала от 2 до 3 тысяч).

Это интересно! Очень часто причиной развития самовоспламенения ТВС в цилиндрах связано с изменением прошивки ЭБУ. Обычно это делается с целью уменьшения расхода топлива, однако от такой прихоти автовладельца страдает двигатель. Ведь одной из причин развития детонационной нагрузки является обедненная смесь.

Если из строя выходит датчик детонации, то это не станет причиной возникновения детонационных процессов. Если ЭБУ не будет получать соответствующую информацию от ДД, то он перейдет в аварийный режим работы, когда корректировка угла опережения зажигания будет происходить с отклонением в сторону позднего зажигания. Это в свою очередь повлечет за собой множество негативных последствий: увеличение расхода топлива, снижение динамики, мощности и нестабильность работы ДВС.

Детонация двигателя – причины

В каких ситуациях возникает данный процесс? Детонация может происходить по нескольким причинам:

• Из-за использования низкооктанового топлива. Рекомендуемое ОЧ для «десятки» — 92. Если использовать топливо с октановым числом менее 92-х, существенно снизится детонационная стойкость. Смесь начнет самовоспламеняться подобно дизелю. Но при этом мотор ощущает сильную нагрузку. Это пагубно влияет на ресурс и исправность элементов поршневой.
• Ранее зажигание. Если неправильно выставлен угол опережения зажигания, машина будет постоянно детонировать. Как это определить? Проверить можно прямо на ходу. На скорости 50 километров в час нужно включить пятую передачу и нажать на газ. Если в районе двигателя слышны какие-либо стуки, значит, произошла детонация. Угол опережения зажигания нужно откорректировать.
• Свечи. Они должны точно соответствовать техническим параметрам и калильному числу. Также детонация может возникать из-за нагара на свечах, либо при их существенном износе.
• Нагар в камере сгорания. Такое обычно происходит на моторах с пробегом «за 200». Из-за нагара образуются отложения, которые формируют некую тепловую рубашку. В результате растет рабочая температура в камере, и смесь начинает самопроизвольно сгорать. А нагар может образовываться при износе маслосъемных колец.

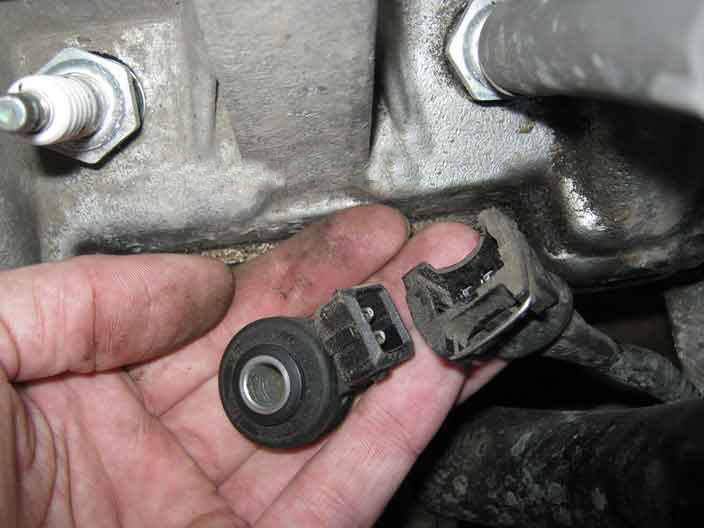

Как поменять датчик?

Если данный элемент все же вышел из строя, его нужно заменить. Благо, запчасти на ВАЗ-2110 можно найти в любом магазине за небольшую цену. Новый датчик детонации будет стоить не более 250 рублей. Как произвести его замену? Сначала нужно найти сам элемент. Как мы уже сказали ранее, он находится между вторым и третьим цилиндром.

Затем при помощи ключа на 12 миллиметров следует выкрутить крепежный болт. Далее требуется надавить на штекер фиксатора проводов и достать его наружу. После можно вытаскивать и сам датчик. На следующем этапе устанавливается новая запчасть на ВАЗ-2110. Установив штекер с проводами, следует закрутить обратно крепежной болт ключом на 12. На этом этапе замену датчика детонации на «десятке» можно считать законченной.

Замена датчика детонации своими руками

Хотя ДД крайне редко выходят из строя и имеют ресурс, который зачастую больше ресурса ДВС, в определенных ситуациях датчик может начать сбоить или полностью сломаться. Например, после ДТП или в случае попадания воды.

Подобрав подходящий датчик для замены (важно, чтобы элемент подходил по разъему и другим параметрам), остается только снять старый элемент с автомобиля (если ранее не снимался для проверки) и установить новый. Самостоятельно замену выполняют на остывшем двигателе, отключив предварительно минусовую клемму аккумулятора

Затем следует получить доступ к датчику (деталь по размерам небольшая) и снять его. На разных авто крепеж может отличаться, однако зачастую датчик крепится болтом. Остается только подобрать нужный ключ (например, ключом на 12 открутить болт)

Самостоятельно замену выполняют на остывшем двигателе, отключив предварительно минусовую клемму аккумулятора. Затем следует получить доступ к датчику (деталь по размерам небольшая) и снять его. На разных авто крепеж может отличаться, однако зачастую датчик крепится болтом. Остается только подобрать нужный ключ (например, ключом на 12 открутить болт).

Перед извлечением старого устройства, отключается разъем. Последующая сборка проходит в обратном порядке. Поставив элемент, следует поверить качество его работы, а также надежность крепежа, подключение разъема и т.д.

Хотя датчик данного типа не дорогой, с учетом того, что срок службы ДД большой, вполне можно приобрести подходящий вариант б/у. Единственное, такой датчик лучше сразу проверить мультиметром непосредственно перед покупкой и установкой на машину.

Принцип действия датчика детонации, достоинства и недостатки

При работе датчика в цепи создается напряжение на входе и выходе. Вибрации двигателя передаются на пьезоэлемент, и на концах датчика возникает разность потенциалов напряжения. При возникновении такой разности напряжений датчик подает сигнал на ЭБУ, и электроника корректирует работу двигателя через изменение качества горючей смеси и ее подачи в рабочий орган.

Поломки датчика не обязательно вызывают сигнал индикатора на приборной панели, поэтому необходимо знать, где расположен датчик детонации и как проверить его работоспособность.

Датчик детонации – обязательная часть системы управления транспортных средств с электронной системой зажигания. В зависимости от марки ТС, датчик детонации может располагаться на различных частях корпуса двигателя. Но посадочное место всегда находится непосредственно возле зоны воспламенения.

Плюсы резонансных датчиков

1. Устройство показывает высокие качественные показатели при работе на больших оборотах и высоких скоростях, не теряет чувствительности на малых оборотах. Устройства нечувствительны к вибрациям при езде по дорогам с плохим покрытием или без него, поэтому они более надежны.
2. Марки ТС с резонансными датчиками: Toyota, Mitsubishi, Mazda.
3. Плюсы широкополосных датчиков. Имеют большую чувствительность к любым видам вибраций и колебаний в широком диапазоне частот.

Марки ТС с широкополосными датчиками: Nissan, Hyundai-KIA, Mercedes, Volkswagen, Audi.

Что это такое? Виды, принцип работы

Прежде, чем перейти к разбору самого устройства, стоит разобрать процесс, который он контролирует. Детонация, выражающаяся в самовозгорании воздушно-топливной смеси раньше положенного времени, создает ходу поршня сильное сопротивление. Из-за этого силовой агрегат теряет в мощности, а расход топлива заметно увеличивается. Если подобная ситуация возникает на малолитражном моторе с достаточным количеством лошадиных сил и с высоким крутящим моментом, то проявляется, как правило, на низких оборотах, и бесследно пропадает. Форсированные двигатели внутреннего сгорания могут серьезно пострадать от возникшей на повышенных оборотах детонации.

Происходит подобное явление по нескольким причинам:

• использование топлива с большим числом октанов, чем рекомендовано;
• специфика конструкции силового агрегата (сила сжатия, расположение свеч зажигания, линии камеры сгорания, оснащенность поддувом и т.д.);
• условия эксплуатации двигателя (его рабочее состояние, значение выставленного угла опережения, уровень нагрузки и т.д.).

Датчик детонации (ДД) – специальное устройство контроля, которое осуществляет свои функции в соответствии с пьезэффектом. Устанавливается на современных бензиновых моторах между 2-м и 3-м цилиндром, чуть ниже впускного коллектора и реагирует на шумы диапазона 25-75 Гц. Это позволяет ему производить качественную регулировку функционирования ГБЦ.

Такое расположение позволяет быть на оптимальном расстоянии от обоих цилиндров, что обеспечит фиксацию наиболее нагретой камеры сгорания. Именно она будет местом детонации. Само место установки ДД должно быть с плоской поверхностью во избежание звуковых искажения или сопротивления. Надежная фиксация достигается путем применения шпильки с резьбой.

Работает по следующему принципу:

• созданное механическими импульсами на пьезоэлектрической детали напряжение растет по мере увеличения колебаний;
• в момент превышения безопасного порога напряжением, ДД направляет сигнал для изменения значения угла опережения;
• устройство на постоянной основе приводит механическое давление в электрический импульс, который посылается в блок управления (это позволяет системе своевременно оптимизировать впрыск и обеспечить необходимый момент зажигания);
• это делает работу двигателя более эффективной и экономичной.

По своему виду ДД разделяются на:

• Наиболее распространенные широкополосные;
• Резонансные.

Резонансные реагируют на изменение в камере сгорания частоты микровзрывов. Внешне они напоминают датчик масляного давления с крепежом формата резьбового штуцера. При значительном изменении частоты микровзрывов посылается сигнал контролеру.

Как проверить датчик детонации

• Равной заменой рабочим датчиком.
• Тестирование электронного блока на запущенном двигателе.
• С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

1. Повышенный расход топлива.
2. Плохая приемистость.
3. Загорается индикатор «Чек» на приборной панели.
4. Часто возникающий звук детонации.
5. Большая дымность выхлопных газов.
6. Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

1. Широкополосные датчики.
2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.
