Проблемы гидротрансформатора АКПП: основные неисправности

Содержание

Выбор нового агрегата

Найти новый гидротрансформатор не так уж сложно

Автолюбителям важно понимать, что при подборе нельзя допускать ошибок – если он выберет неподходящий агрегат, его не получится установить на свой автомобиль. Как результат, устройство нужно будет возвращать продавцу и начинать поиски снова. Чтобы не допустить ошибку, гидротрансформатор обычно ищут по:

Чтобы не допустить ошибку, гидротрансформатор обычно ищут по:

VIN-коду;
Коду имеющегося агрегата.

Особняком стоит поиск по параметрам автомобиля. Он не всегда дает точный результат, но если вести поиски в проверенных электронных каталогах, то вероятность ошибки становятся меньше. Необходимо указывать практически все технические параметры транспортного средства – от марки, модели и года выпуска до характеристик двигателя и коробки передач.

Отдельно стоит рассказать о ремонте гидротрансформатора. Новое устройство в сборе стоит от 600 до 1000$, а иногда и больше. Ремонт же обходится в среднем в 4-6 раза дешевле

Впрочем, важно учитывать и стоимость снятия коробки передач. Как правило, мастера проводят мойку и дефектовку деталей, меняют уплотнители, гидроцилиндры, фрикционные накладки блокировочной плиты, а также по необходимости балансируют лопаточные колеса. Полный выход гидротрансформатора из строя – это запущенный случай

Автолюбителям достаточно менять расходники и вовремя проводить диагностику

Полный выход гидротрансформатора из строя – это запущенный случай. Автолюбителям достаточно менять расходники и вовремя проводить диагностику.

Что в гидротрансформаторах ломается чаще и быстрее всего

Износ тормозной прокладки фрикциона – наиболее часто является причиной, приводящей к ремонту гидротрансформатора:

Изношенная прокладка удаляется.
Место ее расположения тщательно очищается от засохшего клеевого состава.
Наносится новый клеевой состав.
Устанавливается новая фрикционная прокладка.

Замена прокладки гидротрансформатора необходима для обеспечения герметичности системы и предотвращения утечек трансмиссионного масла. Если ее не заменить вовремя, возникают неприятные последствия:

элементы износа в виде мелких кусочков заполняют масляные каналы в гидроплите;
масляное голодание гидротрансформатора;
рост температуры;
повышенный износ сальников, втулок;
проскальзывание стертой муфты блокирования;
выход из строя электромагнитных соленоидов и электронных приборов;
деформации фрикционных накладок гидротрансформатора;
преждевременное разрушение сопряженных металлических узлов и деталей вследствие
вибрационных колебаний изношенных муфт (старение железа).

Общие рекомендации по эксплуатации АКПП

Автоматическая коробка передач – довольно требовательное устройство. Несколько правил, которые помогут «продлить жизнь» трансмиссии:

стартовать нужно плавно, без рывков;
не нажимать педали газа и тормоза одновременно;
не переключать рычаг в нейтральное положение при езде с горы;
включать заднюю передачу только после полной остановки авто;
проверять уровень масла каждые 10-15 тыс. км пробега;
менять масляной фильтр каждые 40-50 тыс

км пробега;
при эксплуатации авто в сложных условиях важно менять фильтр чаще – каждые 25 тыс. км пробега;
использовать только то масло, которое рекомендуется производителем, не допускать смешивания трансмиссионных масел разных видов.

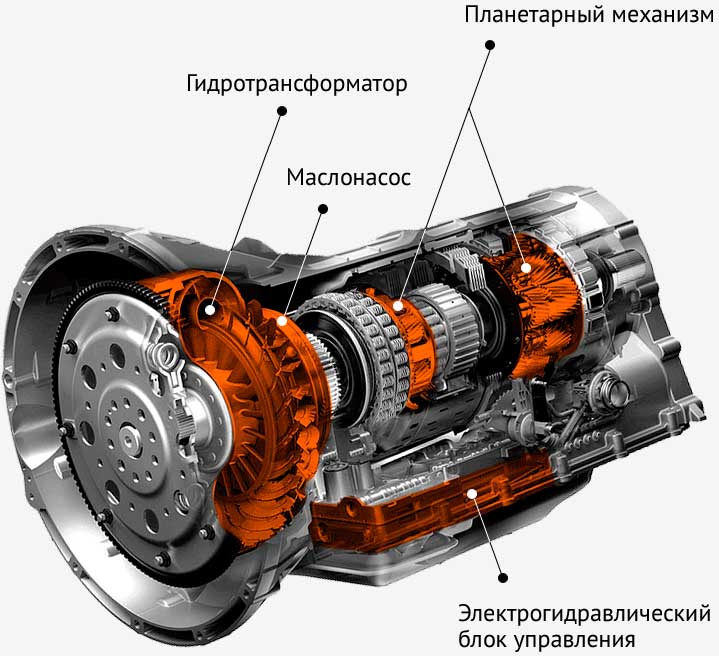

О конструкции

Гидротрансформатор служит для изменения и передачи крутящего момента, что идет от мотора на коробку передач. В конструкцию элемента входит:

Насосное колесо.
Турбина.
Реакторное колесо.
Муфта свободного хода.
Блокировочная муфта.

ГДТ размещается в отдельном корпусе, который заполнен АТФ-жидкостью. Последняя выполняет функцию не только смазки, но и «мокрого» сцепления (поскольку корзины и диска как такового в автоматической коробке нет).

угловая скорость

При дальнейшем росте скорости вращения гидротрансформатор блокируется (в работу включает специальная муфта). Так, передача крутящего момента от мотора на коробку производится напрямую. Это происходит до следующего включения или выключения передачи.

Работу гидротрансформатора контролирует электронный блок управления. Он воспринимает информацию со всех датчиков, что находятся в «бублике» и формирует выходной сигнал. При возникновении каких-либо проблем электроника тут же сообщит об ошибке. На практике происходит блокировка гидротрансформатора АКПП. Признаки неисправности могут быть разными. Это как электроника, так и механическая часть. Но если коробка встала в аварийный режим, однозначно ее следует продиагностировать.

Ремонт гидроблока акпп

Начиная с 6НР19, гидроблок объединили с электронной платой в Мехатроник, что привело не только к ускорению передачи сигнала, но и чрезмерной нагрузке «железа». Для ремонта гидроблока автомата БМВ, снимать коробку не нужно, достаточно открутить поддон.

Во время ремонта Мехатроника АКПП БМВ меняют расходники: резинки, прокладки, гидроаккумуляторы, соленоиды и сепараторную пластину. Сепараторная пластина представляет собой тонкий металлический лист с прорезиненными дорожками. Грязное масло «съедает» дорожки, что приводит к утечкам. Пластину подбирают по номеру коробки БМВ.

Фрикционная и металлическая пыль забивает VFS соленоиды. Неисправность электромагнитных регуляторов проявляется в задержках и ошибках переключений скоростей. Это сказывается на комфорте езды, а также на состоянии фрикционов и втулок АКПП БМВ.

Во время ремонта гидроблока АКПП БМВ меняют адаптер в корпусе электрической проводки соленоидов. От зимней эксплуатации автомобиля без прогрева масла на адаптере появляются трещины. Мастера рекомендуют менять деталь, не дожидаясь износа, каждые 80 — 100 000 км.

Ремонт гидроблока с проверкой на стенде, развёрткой отверстий делают редко. Дорого и сложно. Мастер не может гарантировать отличный результат и решение проблемы. В этом случае Мехатроник заменяют Б/У.

Как избежать проблем

Важно обратить внимание, что неполадки АКПП бывают вызваны объективными и субъективными причинами. Многие владельцы автомобилей не придают должного значения замене трансмиссионного масла, что приводит к перегреванию АКПП. В результате человеку приходится тратить деньги на дорогой ремонт

Именно поэтому лучше взять на себя ответственность за собственные расходы и не пренебрегать элементарными правилами.

В результате человеку приходится тратить деньги на дорогой ремонт. Именно поэтому лучше взять на себя ответственность за собственные расходы и не пренебрегать элементарными правилами.

Некоторые водители неправильно прогревают зимой трансмиссию. Из-за масла портятся соленоиды, а менять их очень непросто и дорого. Также вредна агрессивная манера вождения. От неё прогорают фрикционы. Мало того, что по этой причине происходят ДТП, но, как теперь видно, машина самого водителя сильно страдает от такого пренебрежения элементарной этикой вождения.

Конечно, не всегда виноват водитель. Иногда действительно попадаются некачественные детали, которые быстро изнашиваются, или просто машина стареет, в результате чего неизбежно что-то происходит.

Разобравшись в том, какими бывают неисправности АКПП, симптомы и признаки, водителю стоит изучить ряд рекомендаций. Перечисленные правила направлены на избежание проблем. Полезные советы по использованию и обслуживанию АКПП своими руками необходимо запомнить для того, чтобы избежать возможных недоразумений и неприятностей.

Основные рекомендации для опытных водителей и новичков:

Начинать двигаться с АКПП можно только тогда, когда коробка прогреется (3 минуты). Если же на улице меньше -25°C, то тогда потребуется 10 минут. Двигаться с места необходимо не резко, чтобы колеса не буксовали, резкое нажатие на газ здесь ни к чему. При движении категорически противопоказано одновременное нажатие педалей газа и тормоза. Если есть остановки или спуск с горки, то включать нейтральное положение не стоит.

Включение задней передачи в АКПП возможно лишь во время тотальной остановки, когда ничего уже не движется. Во время маневров скорость надо менять педалью тормоза, только чтобы педаль газа была отжата.

Проверяя количество масла, водителю необходимо уделять внимание тому, как оно выглядит и пахнет. Когда оно темное, к тому же еще пахнет гарью, лучше сменить его на другое, так как оно загрязнено

Нет ничего хуже загрязненного масла. Возможно, что подгорели фрикционы. Могут забиться каналы. Поэтому осмотрительность будет очень кстати.

Важно, чтобы в коробке использовалось трансмиссионное масло. Не надо смешивать масла, отличающиеся друг от друга по типу

Если хочется другое масло, надо проконсультироваться со специалистом. Иногда сменить тип масла будет неплохой идеей. Всё зависит от конкретной коробки. Иногда делают и другие вещи, которые благотворно влияют на исправность автомата. Например, можно добавить в трансмиссию гели, кондиционеры, возможные для применения в АКПП.

Если возникают какие-либо симптомы неполадок, надо сразу обращаться в ремонт. Загоревшийся индикатор на панели приборов — это уже полноценный симптом.

Проверяйте масло, проезжая каждые 10-15 тысяч км пробега. Вообще, в инструкции прописано, с какой частотой надо останавливаться.

Автоматическая трансмиссия капризна в плане её использования и обладает достаточной уязвимостью, но при этом она, в сравнении с «механикой», предоставляет автовладельцу большее количество свободы и помогает лучшим образом защититься от собственных ошибок. Если постоянно осматривать и технически обслуживать коробку, она будет работать без перебоев.

Составные части гидротрансформатора и их предназначение

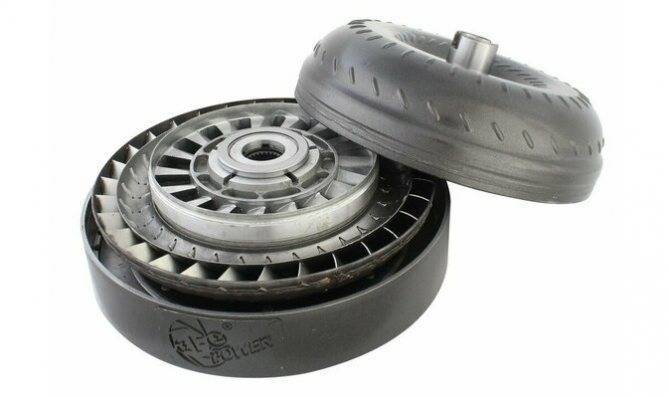

Гидротрансформатор в разрезе

Гидротрансформатор представляет собой модернизированную версию типичной гидромуфты, которая состоит из корпуса и двух турбин в гидравлической жидкости. Модернизация заключается в появлении нового элемента в виде статора. Типичная гидромуфта предназначена исключительно для передачи крутящего момента от одного элемента к другому. В случае с автоматической коробкой это передача крутящего момента от двигателя к приводу. Статор гидротрансформатора позволяет изменять характеристику накопителя в периоды высокого проскальзывания, производя увеличение выходного крутящего момента.

В гидротрансформаторе есть по крайней мере три вращающихся элемента: рабочее колесо, которое механически приводится в движение первичным двигателем, турбина, приводящая в движение нагрузку и статор, который расположен между крыльчаткой и турбиной, так что он способен изменять поток масла, возвращающийся от турбины к крыльчатке. Все эти элементы способны стать причиной неисправности гидротрансформатора и автоматической коробки передач в целом. Плюс ко всему, многие автомобильные преобразователи имеют такой элемент как муфта блокировки. Ее роль заключается в блокировке турбины с рабочим колесом и результатом работы становится исключительно механическая передача мощности, что в свою очередь устраняет потери связанные с гидравлическим приводом.

Ремонт акпп bmw

Ремонт АКПП BMW начинается с диагностики. Это поможет быстро выявить проблему. Сэкономить время и деньги на ремонте АКПП BMW. Проверка включает внешний осмотр, компьютерную диагностику, проверку уровня и качества ATF, тест-драйв.

На следующем этапе мастер разбирает коробку. Составляет дефектовочный лист, по которому рассчитывается стоимость ремонта АКПП BMW. Неисправные детали отправляются в ремонт или на свалку. В обязательном порядке меняются расходники. Затем мастер собирает автомат и проверяет работоспособность.

Для капитального ремонта АКПП BMW заказывают готовые ремкомплекты ОверолКит или МастерКит с фрикционами, втулками, сепараторной пластиной, резиновыми уплотнителями и сальниками. Остальные детали покупают после дефектовки.

О чем не стоит забывать всем водителям

Литература и книги, посвященные неполадкам, увы, не так часто помогает избавлять от дефектов АКПП, не разбирая ее. Если автомат уже требует починки, его не получится «вылечить», как организм, с помощью «витаминов».

Если АКПП уже давно не новая, надо чистить и заменять расходники. Для этого потребуется полное соблюдение инструкции. В противном случае можно сделать хуже. Непрофессиональное «лечение витаминами» приведет к полному выходу детали из строя.

Сегодня коробки передач, установленные на современных авто, выходят из строя реже. В том случае, когда водитель столкнулся с неполадкой, ему нужно снять «код» проблемы, а затем расшифровать его с помощью специалиста.

Применение гидротрансформаторов

Возьмем пример того, когда гидротрансформатор упрощает пользование автомобилем. Предположим, начинается подъем на гору после движения по ровному участку дороги. Водитель забыл о манипуляциях с педалью акселератора. Так как нагрузка на ведущие колеса увеличилась, а автомобиль сбросил скорость, частота вращения турбины должна уменьшиться. При этом уменьшилось гидравлическое сопротивление – скорость циркуляции трансмиссионного масла в гидротрансформаторе увеличилась. Это означает, что крутящий момент, передаваемый валу турбинного колеса, вырос. Водитель обнаружит, что пока лопастные колеса не синхронизировались, автомобиль двигается так, будто произошел переход на низшую передачу, как это делается в автомобилях с механической коробкой передач.

Пытливый автолюбитель может обнаружить следующее: крутящий момент может преобразовываться гидротрансформатором слишком большое число раз. Что при этом происходит? Необходимая скорость уже достигнута, однако жидкость продолжает набирать скорость вращения. Здесь на выручку приходит механизм блокировки. Он создает жесткую связь между ведущим и ведомым валом. Блокировка устроена так, что потери мощности будут минимальными. При этом гидротрансформатор не увеличит расход топлива как до, так и после блокировки.

Вот еще один вопрос: если гидротрансформатор сам может менять величину крутящего момента, зачем присоединять его к автоматической коробке передач? Дело в том, что коэффициент изменение крутящего момента данного устройства равен 2,0 – 3,5 (обычно 2,4). Это не тот диапазон передаточных чисел, который нужен для эффективной работа автомобильной трансмиссии. К тому же, гидротрансформатор никак не поможет в движении задним ходом или в случаях, когда ведущие колеса разъединены с двигателем.

Ремонт АКПП

Отремонтировать АКПП своими руками быстро не получится. Теоретические знания дают основу, но на практике всегда возникает много вопросов. Будьте готовы потратить не один день на ремонт своей коробки. Только на демонтаж у новичка уйдёт от 4 ч.

Демонтаж АКПП

АКПП много весит, имеет неудобную форму, и, чаще всего, расположена в небольшом пространстве. Так, чтобы подобраться к автоматической коробке передач в Киа Рио, нужно снять воздушный фильтр, АКБ, БУ двигателем, картер. В Land Rover будет мешать выхлопная труба, подушки двигателя и АКПП, карданы, раздаточная коробка.

Перед началом демонтажа слейте жидкость через сливную пробку. Посмотрите, к каким системам автомобиля подключена АКПП. Отсоедините трубки радиатора охлаждения, электрический разъёмы, тяги управления. Действуйте аккуратно, чтобы не повредить крепления и не оборвать провода. Не используйте в ремонте кувалду и зубило.

Подберитесь к стыку между двигателем и гидротрансформатором. Для доступа к «бублику», например, на Ауди А4 надо снять колёса, привода, карданный вал. Может мешать и подрамник, который держит АКПП и двигатель. В этом случае, действуйте поэтапно: подоприте коробку, открутите подушки от подрамника, а подрамник от кузова. Крепление гидротрансформатора и маховика может быть спрятано в лючке картера маховика или нише стартера в картере АКПП.

Открутите болты крепления АКПП и ДВС, не забудьте про трос селектора. Снимите коробку.

Ремонт гидроблока своими руками

Самостоятельный ремонт гидроблока предполагает промывку каналов и замену расходников. Более сложные процедуры:

проверку давления в каналах;
развертку отверстий под плунжеры;
восстановление плиты

без профессионального оборудования проводить нет смысла. Даже мастера в сложных случаях не смогут дать гарантии, что гидроблок оживёт после ремонта. Чаще всего такие блоки управления сразу меняют на б/у.

Для доступа к гидроблоку разбор всей АКПП не нужен. Достаточно снять поддон, фильтр, отсоединить проводку, и отключить датчики температуры. Хотя есть исключения, например, TF-80SC, где гидроблок «прячется» в планетарном механизме.

Общий алгоритм ремонта после снятия поддона и фильтра:

Открутите болты гидроблока.
Отвинтите болты соленоидов, снимите кронштейны крепления и выньте электромагнитные клапаны.
Снимите верхнюю крышку плиты.
Осмотрите сепараторную пластину. Если дорожки «съедены» грязью, деталь под замену.
Выньте пружины, плунжеры, шарики.
Промойте все детали, очистите плиту от грязного масла и засоров.
Оцените износ. При наличии задиров на плунжерах, потери упругости пружин, разбитых каналов — под замену.
Соберите гидроблок по схеме, чтобы не потерять ни одного шарика.
Поставьте новые расходники.
Прикрутите соленоиды.
Посадочное место поддона протрите чистой безворсовой тряпкой, чтобы грязь не попала в АКПП.
Установите клапанную плиту на место.
Поставьте новый фильтр, отмытый поддон с новой прокладкой.
Залейте масло и проверьте уровень.

Ремонт Гидроблока своими руками

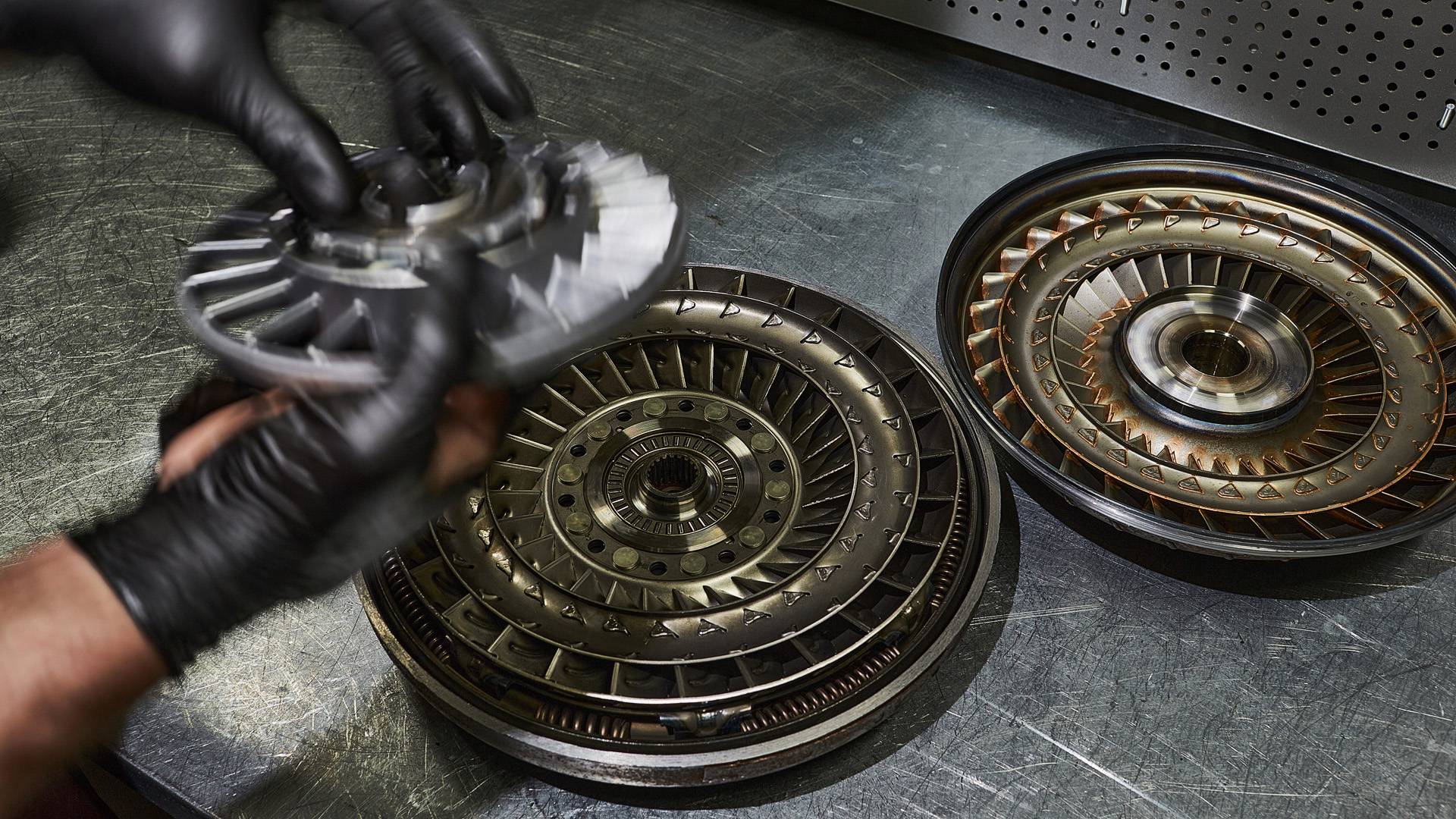

Ремонт гидротрансформатора АКПП своими руками

Без ремонта гидротрансформатора разборка автоматической коробки передач с заменой расходников даст недолгий положительный эффект. Ведь в «бублике» останутся стёртая муфта, изношенный сальник, дефектная втулка. После ремонта АКПП свежее масло быстро загрязнится, а давление будет уходить ещё с большей силой. В результате после такой переборки проблемы возвратятся или появятся новые.

Вскрыть гидротрансформатор можно только на специальном станке, который аккуратно разрежет сварной шов корпуса. Ещё понадобится оборудование для ремонта фрикциона блокировки. В «бублике» АКПП Мерседес используется многодисковое сцепление, но для его снятия и установки нужны опытные руки. Кроме того, собранный узел необходимо испытать на герметичность, биение, провести балансировку.

Провести ремонт без опыта и оборудования в гараже могут только смельчаки, кому не в тягость прикупить новый гидротрансформатор взамен испорченного. Если вы любите динамичную и резвую езду с АКПП, не поскупитесь отправить «бублик» в сервис.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Как произвести быструю диагностику? Нужно запустить двигатель, открыть капот и достать масляный щуп АКПП. На нем есть надпись «Cold» или «НОТ». В первом случае прогревать коробку не обязательно. Если уровень ниже нормы, его срочно нужно возобновить. Заливается жидкость через то же отверстие для щупа.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором

Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ. Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки

Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.

раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости

Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России

Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.

Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона — неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
клин обгонной муфты;
разблокировка обгонной муфты;
перегрев с разрушением ступицы.

Читать

Основные неисправности и ремонт АКПП Skoda Octavia

Перегрев трансмиссионной жидкости может вызывать быструю потерю функциональных свойств.

Признак. Запах горелой пластмассы, распространяющийся в салоне. Частая проблема на тойотах Камри 50.

Проблема и решение. Забитый радиатор является проблемой в этом случае. Рекомендуется снять и прочистить его. Заменить масло и фильтрующее устройство – обязательно.

Признак. Пинки, задержки во время переключения скоростей зимой.

Причина и решение. Этому может способствовать запуск на холодную. Чтобы избежать этих симптомов у автомата нужен прогрев АКПП зимой. При температуре ниже 0, автовладелец должен прогреть АКПП до рабочей температуры в 70 градусов по Цельсию и только потом начинать движение.

На автомобилях старого года выпуска выходит из строя сама кулиса. Она стопорится в одном положении. Здесь понадобится замена селектора и ручки переключения скоростей. Это можно сделать без снятия автоматической коробки.
