Как промыть гидроблок АКПП: для чего нужна промывка

Обслуживание трансмиссии

Многие автопроизводители заявляют свои АКПП как необслуживаемые, что избавляет автовладельцев от потребности в сервисе трансмиссии. Однако в процессе эксплуатации автомобиля в масле появляются продукты износа. Смазка теряет свои свойства, начинает закоксовываться.

В многочисленных маслоотводящих каналах внутри коробки передач и гидроблока появляются отложения, что приводит к повышению рабочей температуры.

Подвижные элементы плохо смазываются, начинается их преждевременный износ, и в итоге трансмиссия полностью выходит из строя.

Избежать этого помогла бы своевременная замена трансмиссионного масла и промывка коробки передач. Последнее необходимо в тех случаях, когда использовалось не слишком качественное масло, а также при пробегах автомобиля более 200−300 тысяч километров.

Выполнив правильную промывку, можно полностью восстановить работоспособность узла.

Автовладелец решает таким образом проблемы с эксплуатацией АКПП, что сокращает его расходы и избавляет от необходимости дорогостоящего и сложного ремонта.

Если есть сложности с эксплуатацией трансмиссии, можно обратиться на СТО, мастера которых расскажут, можно ли промыть АКПП и при необходимости сделают это в короткие сроки.

Гидроблок — это сложный механизм, который включает клапанную плиту, радиатор, многочисленные масляные каналы, соленоиды, различные исполнительные и измерительные механизмы. От работоспособности гидроблока зависит эксплуатация всей коробки передач. Именно на этот агрегат ложится повышенная нагрузка, в результате чего после 50−100 тысяч километров пробега в многочисленных каналах, на клапанах и соленоидах появляются отложения и загрязнения, которые необходимо своевременно удалять.

Как самостоятельно провести промывку гидроблока АКПП 5hp19?

Плата блока коробки передач Для того чтобы произвести промывку АКПП 5hp19 своими руками нужно выполнить следующее:

1. Открутив пробку сливаем масло после этого опять закручиваем пробку.
2. Откручиваем поддон и заглушку электроразъёма.
3. Далее необходимо отсоединить разъём, а для этого нужно повернуть пластиковый замок.
4. Откручиваем переходник разъёма.
5. Выкручиваем непосредственно сам блок. Здесь нужно быть внимательным. Еще раз напоминаем при работе с гидроблоком соблюдайте стерильность и не допускайте попадание в него песка, грязи и прочего.
6. Откручиваем болты с передней и задней стороны.
7. С гидроблока снимаем плату открутив предварительно болты.
8. Выкручиваем оставшиеся болты и снимаем верхнюю малую часть блока.
9. Понемножку аккуратно приподнимаем промежуточную пластину.
10. Не спеша откручиваем оставшиеся пластины так, чтобы не растерять находящиеся под ними пружины.
11. Вынимаем штоки и выкладываем их таким образом, чтобы позже не довелось думать какой конкретно стороной и что куда нужно вставлять.
12. Вынув штоки промывам «карбклинером».
13. Собирается все в обратном порядке. При этом устанавливаем новые заранее приобретенные запасные части и заливаем свежее масло.
14. Заводим двигатель и даем немного поработать для того, чтобы масло разошлось по гидроблоку.
15. Переводим рычаг АКПП 5hp19 по очереди во все режимы с небольшой задержкой.

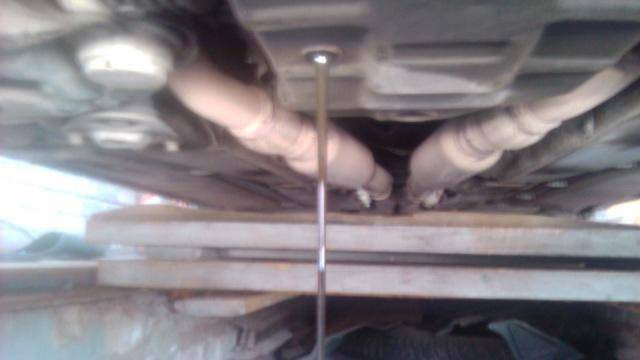

Слив масла с КПП

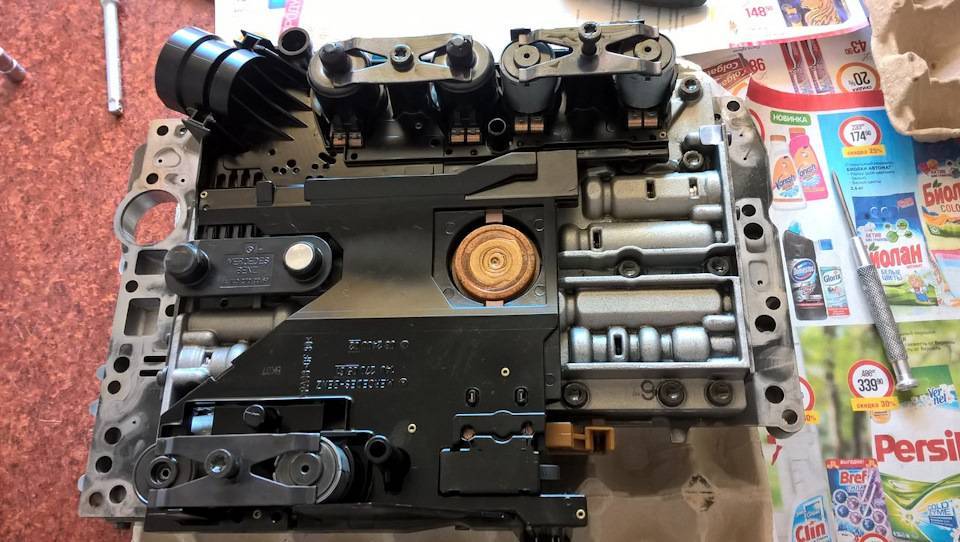

Плата гидроблока

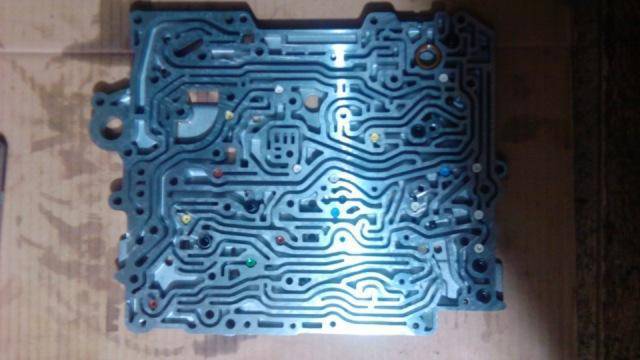

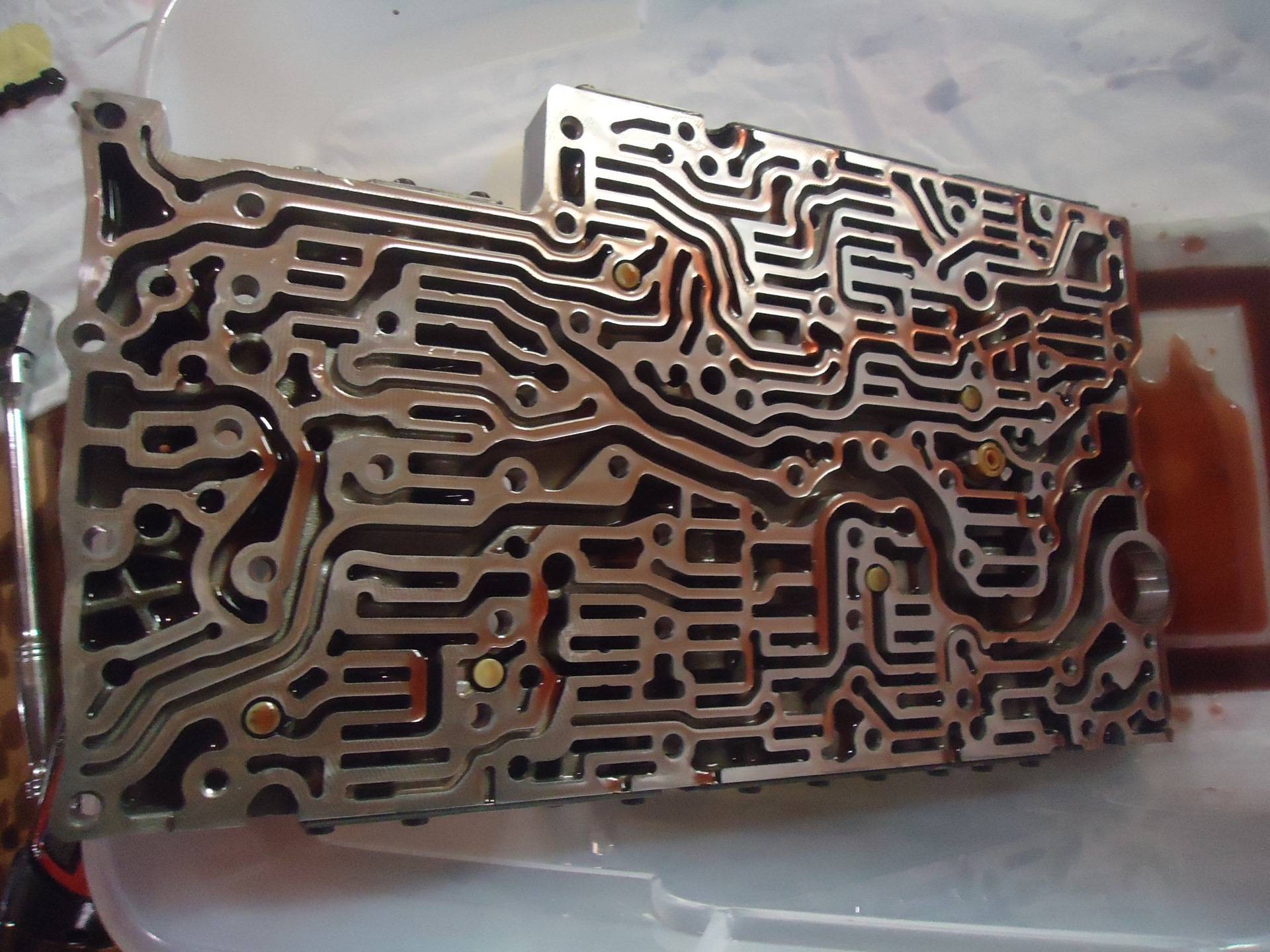

Гидроблок

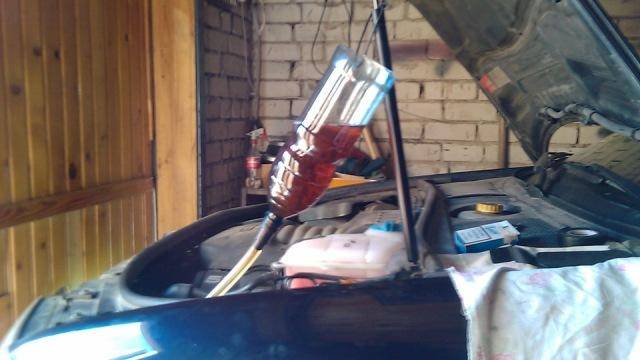

Залив масла

Крышка гидроблока

Откручивание болтов

Плата блока АКПП

Плата блока коробки передач

Плата

Слив масла АКПП

Слив масла с КПП

Штоки гидроблока Можете не сомневаться если сделаете все правильно результатом наверняка останетсь довольны!

Конструкция гидроблока, клапана, расположение датчиков

1.

Гидроблок, второй винт справа, под шестигранник регулирует давление. У меня на один полный оборот поднялось давление на 0.3 (на случай, если после промывки давление не поднимится). Оптимальным давлением считает 3 бара на ХХ в D, фактически оно может быть в диапазоне 2,55-3,0, это нормально, но 2,55 — это низший порог! После промывки можно на пол оборота подкрутить… За время эксплуатации (лет этак пять) пружина чуть подсела. Если все равно не будет хватать до нужного давления, то просто снова сливаем масло, снимаем крышку гидроблока и не снимая сам гидроблок подкручиваем еше. Но это НАДО делать очень аккуратно! Т.к. поступает много жалоб, хочу вас ПРЕДУПРЕДИТЬ ЗАРАНЕЕ, если вы крутите это, то стоит крутить на четверть, а то и меньше. Причина банальна, бОльше перекрутите, будет давление большое, стандартное давление на ХХ это 2,8-3 бара, представляете, что будет с коробкой при накрученных 6.0 барах? Лучше не знать!

Клапана регулировки давления и блокировки

Как видите в основном изнашиваетса только один клапан. Фото 2.

Клапан в разобранном виде. Так клапан разбирать не надо только снять, промыть и поменять местами. Рекомендуется заменить уплотнительное кольцо арт. 2578. 13 Фото 1.

Температурный датчик

Расположение температурного датчика, если этот дачик не исправен, то АКПП может тоже встать в аварийный режим. Меняется вместе с косой.2529 26 (но лучше посмотреть по вину).

Расположение температурного датчика

Схема клапанов

Меняется местами клапана 2, состоящие из уплотнительного кольца (B) и клапана (2), арт. 2574.16

На рено аналог 77 01 208 174, остальные клапана под номером (А) снимаете по одному, моете, чистите и на место (так все по очереди). Остальные регулировачные винты трогать не стоит.

Схема

Уход за гидроблоком

При продолжительной эксплуатации автомобиля, происходит постепенное загрязнение трансмиссионной жидкости. Результат этого – выход из строя составляющих элементов КПП.

При первом обслуживании коробки «автомат» может понадобиться замена соленоидов, чистка гидроблока АКПП. Это позволяет продлить эксплуатационный ресурс трансмиссии. Стоимость ремонта гидроблока зависит от характера имеющейся поломки. Неисправности данного устройства в основном возникают в результате перегрева трансмиссии, использования грязного масла. Перегрев КПП приводит к деформации ее деталей, гидроблока, ремонт которого может выражаться в замене пружин, клапанов.

Чем опасно наличие осадка в виде металлической стружки, продуктов сгорания в масле? Присутствие данных веществ способствует сокращению ресурса КПП. В частности, забиваются фильтры, каналы гидросистемы. Правильным вариантом в данной ситуации является промывка АКПП. Осуществление данной процедуры способствует восстановлению стабильности работы системы трансмиссии.

В каких еще случаях требуется промывка? Перечислим основные причины необходимости очистки АКПП:

• передачи переключаются с затруднением;
• появление толчков при разгоне;
• нестабильность функционирования КПП.

В том случае, если данная процедура не помогла решить проблему, целесообразно заказать диагностику АКПП, по результатам которой требуется разборка коробки, замена изношенных запчастей.

Таким образом, масло постоянно циркулирует по каналам КПП, со временем в нем образуются продукты износа, которые забивают каналы гидроблока. Из-за этого из строя выходят соленоиды. В результате, коробка начинает толкаться при переключениях. Решить возникшую проблему может такая процедура, как промывка КПП.

Промывка гидроблока автоматической трансмиссии своими руками

Гидроблок – это один из главных элементов АКПП, и от его исправности зависит работа всей системы. Поэтому для корректного функционирования АКПП вашего авто необходимо соблюдать правила использования и своевременно выполнять профилактические работы, не забывая о промывке гидроблока. Итак, сегодня вы узнаете, как промыть гидроблок АКПП.

Выбираем инструмент и расходники для промывки гидроблока АКПП

Гидроблок – это сложный механизм, который представляет собой клапанную плиту, состоящую из множества клапанов, каналов, соленоидов, огромного количества измерительных механизмов и других деталей. Гидроблок несет ответственность за корректную работу фрикционов и муфт сцепления. Прежде чем приступить к промывке гидроблока, нужно подготовить весь необходимый инструмент и расходники.
Что потребуется:

• масляный фильтр для АКПП
• регулятор давления масла;
• прокладка масляного поддона;
• прокладка гидроблока АКПП;
• уплотнительное кольцо заливной пробки.

Необходимые расходные материалы:

• трансмиссионное масло (12л);
• карбклинер баллона;
• бензин «Галоша» (5л);
• ветошь;
• кисточки с жестким ворсом;
• таз с водой (в качестве поддона);
• чистые тряпки.

Обратите внимание! Перед тем как начать работу, необходимо заранее подготовить чистое место для промывки гидроблока дабы избежать попадания на детали мелких соринок

Как промыть гидроблок АКПП

Перед тем, как приступить к чистке гидроблока АКПП, следует тщательно изучить процесс сборки и установки гидроблока.

Снятие и разборка

Откручиваем пробку ключом “звездочка”, аккуратно выливаем масло и вкручиваем пробку на место. Снимаем поддон и заглушку электроразъёма.
Поворачиваем пластиковый замок и отсоединяем разъем. Снимаем переходник разъема. Очень аккуратно выкручиваем сам блок.

https://youtube.com/watch?v=AmPiC4TXq4w

Откручиваем болты (передняя и задняя доли). Откручиваем болты, которые удерживают плату и снимаем ее. Оставшиеся болты выкручиваем и снимаем малую долю гидроблока.
Медленно и аккуратно приподнимаем промежуточную пластину блока. Остальные пластины выкручиваем по тому же принципу

Вынимаем штоки.Обратите внимание! Пластины следует выкрутить так, чтобы не потерять пружины между ними

Промывка гидроблока

Разобрав все детали, смахиваем сухую грязь кисточкой с твердым ворсом, промываем все карбклинером

Особое внимание уделяем промывке соленоидов.Обратите внимание! Обработку деталей карбклинером следует осуществлять в защитных очках, т.к. жидкость может оставить ожоги при попадании на кожу.
После тщательной промывки клапанов АКПП просушиваем все детали чистыми тряпками, протираем и сушим, смазываем все детали бензином

Сборка устройства

После высыхания деталей собираем все в обратной последовательности, скрепляем четырьмя болтами (с усилием 11 Нм), для этого лучше подойдет динамометрический ключ.
Когда все установлено, очищаем картер от старого герметика и наносим тонким слоем новый герметик (например,Victor Reinz). Ставим его на АКПП, ввинчиваем болты, прикрепляем селектор и заливаем свежую АТФ.
После того как все детали закреплены, заводим автомобиль и даем ему немного поработать для того, чтобы масло растеклось по гидроблоку. Устанавливаем рычаг передач во все положения по очереди с задержкой в 20- 30 сек.

Полная очистка автоматической трансмиссии

Часто новички автовладельцы интересуются, как промыть АКПП в домашних условиях. Для полной промывки понадобится разобрать автомат до запасных частей. Если у автовладельца нет определенных навыков, то рекомендуется использовать вышеописанный способ промывки или же поставить машину на СТО.

Читать

Диагностика и ремонт АКПП Mazda 6

Поддон

Чтобы начать промывку, нужно слить из АКПП всю смазывающую жидкость. А затем приступить к разбору автомата.

Процедура выполняется так:

1. АКПП прогревается путем работы заведенного автомобиля. На транспортном средстве можно проехать около 5 километров, чтобы разогреть автомат до 70 градусов.
2. Заехать на эстакаду. Или лучше всего поднять машину на подъемнике. Так будет осуществляться демонтаж коробки и комплектующих.
3. Открутить пробку для слива и подставить емкость. Слить всю жидкость.
4. Отвинтить болты поддона коробки.
5. Аккуратно снять его. Так как в нем могут быть остатки масла, то слить их.
6. Промыть поддона посредством жидкости WD 40.
7. Снять магниты и почистить их от металлической стружки.

Удалить старое фильтрующее устройство. Теперь можно приступать к промывке гидроблока.

Промывка гидроблока АКПП

Чтобы промыть АКПП своими руками так, как делают это опытные механики, нужно демонтировать гидроплиту.

Шаги демонтажа:

После завершения первой процедуры приступить к снятию гидроблока.
Отсоединить разъем и снять переходник.
Аккуратно вынуть гидроплиту из автомата, чтобы ни грязь, не пыль не попала в него.
Удалить электронную плату и развинтить болты.
Вынуть верхнюю часть устройства.
Открутить другие пластины

Осторожно убрать, не забывая про пружины.
Вынуть штоки и выставить на столе в том порядке, в котором происходило снятие.
Использовать ABRO CARB Cleaner для промывки.
Заменить все вышедшие из строя соленоиды.
Собрать в обратном порядке.. Читать

Читать

Ремонт и замена гидроблока АКПП своими руками

Оставить сохнуть на столе и перейти к фильтрующему устройству.

Промывка фильтра автоматической КПП

Эксперты рекомендуют заменить фильтр коробки после 70 000 километров пробега. Однако, если автовладелец занялся промывкой АКПП до того, как прошел положенное количество километража, то он может промыть фильтрующее устройство и не устанавливать новое. Для промывки фильтра использовать WD40.

Промывка гидротрансформатора АКПП

После того, как был снят гидроблок, нужно демонтировать полностью коробку. Следует учесть, что вес ее начинается от 65 кг. Все зависит от комплектации. Поэтому желательно все работы проводить с напарником и имея в гараже специальные подъемники.

После того, как снят автомат, необходимо разобрать его.

1. Снять и разрезать «бублик».
2. Проверить на деформацию лопасти турбин и насосного колеса, промыть их жидкостью Абро Клинер. Дать время на сушку.
3. Поменять уплотнители и сальники.
4. Аккуратно и герметично заварить шов соединения двух сторон ГДТ.

После этого можно приступать к промывке радиатора, установке комплектующих обратно и замене масла.

Промывка радиатора трансмиссии

После того, как будут промыты все комплектующие и заменены отдельные отработанные детали АКПП нужно приступить к чистке системы охлаждения. Она играет главную роль и не дает перегреваться всей автоматической коробке.

Многие автовладельцы рекомендуют использовать керосин для промывки радиатора. Но обычно такая процедура чревата проблемами, о которых пойдет речь в следующем блоке.

Чтобы промыть радиатор, нужно взять циркулярный насос, масло и прогнать смазывающую жидкость по трубам системы охлаждения.

После сушки всех комплектующих, собрать АКПП в обратном порядке и установить на машину. Залить новое масло. Проехать километров десять и замерить уровень. Если понадобится, то долить.

Читать

Где расположен газ и тормоз на машине с автоматической коробкой передач

На какие авто устанавливается АКПП al4

Производителем АКПП является французская . По замыслу руководителей, автомат должен был быть простым и ремонтно-пригодным без всяких фишек. Поэтому конструкция была настолько упрощена, насколько позволяла комплектация автомата сделать это.

Сразу после выпуска первой АКПП al4, ее стали устанавливать на известные модели автомобилей, такие как Citroen C3, Citroen C4, Peugeot 306, Peugeot 307 и все подобные марки. По заявлениям автовладельцев перечисленных транспортных средств, при нормальном уходе за автоматом, коробка без капитального ремонта может показать пробег в 1 миллион километров.

Марка ТС	АКПП	Год выпуска
Citroen Picasso C3	Al4	2008 – 2011
Citroen C4	Al4	2004 – 2011
Citroen C 8	Al4	2004 – 2011
Fiat Ulysse	Al4	2000 – 2006
Peugeot 406 Coupe	Al4	2000 – 2005
Renault Enspace	Al4	2000 – 2002
Renault Laguna	Al4	2000 – 2007

Способы чистки АКПП

Правильное обслуживание АКПП заключается в очищении имеющихся полостей коробки от скопившейся грязи. Подобная процедура выполняется с пропусканием через систему небольшого количества масла и его последующим сливом. В идеале автовладелец должен демонтировать гидроблок, вскрыть его, выполнить ручную очистку всех внутренних элементов, промыть фильтр АКПП, после чего продуть воздухом, протереть бензином, прогнать по системе масло и лишь после этого выполнить сборку коробки в обратной последовательности.

В редких случаях для очистки АКПП в старое масло добавляют специальную автохимию и промывочные присадки, которые, находясь в смазке, размягчают отложения, быстро удаляя грязь.

Всё, что останется сделать автовладельцу, — это выполнить своевременную замену масла.

Подобный способ промывки АКПП может использоваться в качестве профилактики серьезных загрязнений. Если коробка уже плохо переходит на повышенную и пониженную передачу, необходимо ее вскрывать и чистить вручную.

Подготовка к промывке

Не секрет, что гарантированно хорошие результаты достигаются при выполнении этой процедуры в специализированных автосервисных мастерских. В их распоряжении имеются дорогостоящие промывочные аппараты, позволяющие производить очистку трансмиссии без её демонтажа на высоком профессиональном уровне. Если диагностика коробки выявляет неисправности, требующие её разборки, это хороший способ выполнить промывку ещё более качественно, одновременно с продувкой гидравлических каналов.

Коробка передач в разобранном виде

Но это не означает, что такие работы в принципе не могут быть выполнены самостоятельно. Более того, многие автовладельцы используют именно этот способ, позволяющий сэкономить немалые средства. Для этого понадобятся следующие материалы и инструменты:

• жидкость для промывки АКПП (в самом простом случае – обычная трансмиссионная);
• емкость для слива отработки;
• достаточный запас мягкой ветоши;
• набор ключей, отвёрток;
• некоторое количество бензина (солярки, керосина);
• насос.

Несколько простых рекомендаций:

выбирайте ровную горизонтальную поверхность, очень желательно иметь подъёмник, позволяющий поднять машину достаточно высоко – это существенно облегчит работу;
если автомобиль ещё не остыл, следует соблюдать определённые меры осторожности – горячих компонентов в автомобиле достаточно, включая трансмиссию;
если вы не слишком разобрались, чем промыть АКПП в домашних условиях, обратитесь к мануалу: многие производители требуют использования конкретного средства для определённой модели авто.

Предлагаем ознакомиться Как убрать влажность в доме народные средства

А теперь перейдём непосредственно к описанию способов промывки автоматической КПП.

Как промыть АКПП самостоятельно

Если автовладелец не знает, как промыть АКПП самостоятельно, то следующая инструкция поможет ему в этом.

Читать

АКПП aisin A340E AW 30-40LE: замена масла и обслуживание гидроблока

Обычная процедура проводится путем слива отработанного масла и залива нового с запуском двигателя и повторным процессом методом вытеснения. Это способ применяется при полной замене смазывающего средства. В этом случае демонтажа коробки не производится.

Промыть коробку таким способом можно, следуя шагам, описанным ниже:

1. Завести двигатель и прогреть АКПП транспортного средства до рабочей температуры.
2. Заехать на эстакаду.
3. Заглушить мотор и слить отработанное масло в специальную емкость.
4. Разобрать поддон и очистить его от металлической стружки и нагара.
5. Удалить фильтр старый и установить новое фильтрующее устройство.
6. Собрать все в обратной последовательности, не забыв поменять уплотнители на поддоне и пробке слива.
7. Залить новое промывочное масло столько, сколько было слито.
8. Теперь следует отсоединить шланг обратки патрубка от радиатора охлаждения и освободившимся концом вставить в пятилитровую бутылку.
9. Попросить напарника завести двигатель.
10. В бутылку польется черная жидкость. Дождаться, пока она не поменяет цвет на светлый.
11. Слить все масло.
12. Отключить мотор. Установить шланг обратно.
13. Долить столько оригинальной смазывающей жидкости, сколько вылилось.

На этом этап очистки будет завершен. Старое масло было вытеснено новым. Автовладельцы считают, что этого достаточно для промывки АКПП. Часть людей использует в этом случае присадки для очистки, хотя эксперты не рекомендуют. Так как эффективность их не доказана, а причинить вред АКПП различные примеси могут.

Как промыть АКПП самостоятельно

Итак, полностью промывать АКПП рекомендуется в тех случаях, когда жидкость АТФ была сильно загрязнена, масло в коробке давно не менялось, в целях профилактики и т.д. При этом промывка АКПП своими руками является вполне доступной процедурой и вполне может быть выполнена в условиях гаража. Отметим, что существует несколько доступных способов промывки, которые обычно совмещают с заменой масла в АКПП.

Первый способ заключается в том, что сначала из коробки сливается отработка, затем выполняется замена фильтра АКПП, потом коробку промывают, масло снова сливается, после чего ставится чистый фильтр, заливается новая порция жидкости строго по уровню.

Чтобы реализовать такую задачу, потребуется иметь 12-15 литров жидкости ATF или Dexron. При этом . После того как старое масло было слито, заменен масляный фильтр и поддон АКПП установлен на место, в коробку заливается свежее масло.

Затем к системе охлаждения АКПП подключается промывочный аппарат (патрубки аппарата соединяются с системой в местах, где подключается радиатор АКПП). После этого двигатель заводят, затем агрегат работает 10-20 минут.

После ДВС можно глушить, подождать некоторое время, пока масло стечет в поддон, повторно снять поддон, слить масло, снова заменить фильтр АКПП. По окончании меняется прокладка сливной пробки АКПП, прокладка поддона или наносится герметик.

Аппарат остается подключенным к системе охлаждения. Далее нужно снова завести мотор, позволить залитому ранее маслу пройти по системе несколько кругов. Во время промывки нужно также включать разные режимы АКПП, чтобы масло растекалось по разным каналам и магистралям, очищая все детали АКПП.

После того, как вытыкаемая из аппарата жидкость станет полностью чистой, а количество заливаемого масла будет равно тому количеству, которое вытекает, можно считать процесс оконченным. Такой способ промывки и замены масла в АКПП принято называть полнопоточным.

Теперь рассмотрим более простой способ, так как промывка АКПП в этом случае не представляет ничего сложного. Фактически, процедура частично похожа на промывку двигателя, когда используются специальные промывочные средства, которые заливаются прямо в отработку. Простыми словами, промывка добавляется в старое масло. Единственное, как и в первом случае, требуется иметь в распоряжении промывочный аппарат, который подключается к патрубкам системы охлаждения АКПП.

В двух словах, коробка прогревается, в прогретое старое масло заливается промывка, затем подключается аппарат. После этого нужно завести двигатель, селектор АКПП выставляется в положение P «паркинг» или «нейтраль» N. Пока двигатель работает, масло циркулирует по системе, происходит очистка.

После того, как масло с добавками очистило агрегат, промывку можно считать завершенной

Затем отработка сливается, причем важно удалить из агрегата максимально возможное количество масла. Теперь остается только залить свежее масло по уровню. Как видно, это способ проще, так как не нужно дважды заливать и сливать жидкость (сначала удалять отработку, затем промывку) и менять фильтры АКПП до промывки и после

Как видно, это способ проще, так как не нужно дважды заливать и сливать жидкость (сначала удалять отработку, затем промывку) и менять фильтры АКПП до промывки и после.

Еще отметим, что в некоторых случаях также используется специальное промывочное масло АКПП, содержащее специальные добавки. Данное решение заливается в АКПП после слива отработки, затем, по окончании процесса очистки, промывку нужно слить и залить свежее масло, предварительно заменив фильтр коробки-автомат.

Промывка автоматической коробки передач (АКПП) соляркой, бензином или керосином также является доступным способом. При этом без острой необходимости применять такое решение на практике не рекомендуется, так как некоторые АКПП могут оказаться предельно чувствительными к тому, что залито в агрегат, то есть выйти из строя или начать работать некорректно.

Если говорить о самой промывке, вся суть сводится к тому, что из коробки сливается часть масла, доливается керосин, затем двигатель запускается и работает 15-20 минут. После этого мотор глушат, сливают еще часть масла, повторно заливается керосин. Однако дальше мотор не запускается, смесь масла и керосина остается в коробке на 1-2 часа.

По окончании смесь АТФ и керосина сливается в максимально возможном количестве, затем производится промывка обычным маслом. Далее это масло также нужно слить, после чего меняется фильтр АКПП и заливается свежая трансмиссионная жидкость.
