Ремонт дизельной турбины своими руками: разборка и сборка

Содержание

Этапы ремонта турбонагнетателя

Все подготовительные работы выполнены, информация усвоена, вы полны решительности и энтузиазма — пора приступать к самому важному и ответственному этапу. Детально и внимательно изучаем, как отремонтировать турбину без привлечения специалистов

Снимаем и разбираем турбину

Подготавливаем заранее минимальный набор обязательных деталей, которые могут потребоваться в процессе ремонта (вкладыши, сальники, винты, кольца, шайбы).
Снимаем турбину с места её крепления.
Откручиваем крепления, отмечая каждый из них, запоминая и записывая их изначальное расположение. Этот этап очень важен, поскольку разбирать проще, чем собирать

Не забываем про «улитки», которые также придётся снять.
Обостряем внимание на турбине и компрессоре. Если они пришли в негодность, то необходима будет замена на новые детали, поскольку ремонту эти составляющие не подлежат.
Для снятия компрессорного колеса необходимо использовать кусачки, на которых имеются раздвижные губы

Обратите внимание, что вал компрессора имеет левую резьбу.
По-хорошему требуется проверка люфта вала на допустимость, но для этого требуется иметь специальное оборудование для ремонта турбин. За неимением такового придётся надеяться на лучшее и при первой же возможности обратиться в соответствующий сервис.
Перед нами стоит задача снять компрессорное колесо, которое крепится на валу. В этом поможет универсальный съёмник.
Особое внимание уделяем втулкам вала, неисправность которых может вызывать возникновение люфта.
Очень аккуратно и тщательно промываем каждую деталь. Помните, что малейшая песчинка может вывести из строя весь агрегат. Некоторым деталям потребуется новая смазка, в качестве которой можно использовать автомобильное масло.

Возможные неисправности и их диагностика

Утечка моторного масла , попадание его в поступающий в цилиндры воздух.
Пропускание воздуха через уплотнители патрубков , потеря мощности.
Засорение подающего и отводящего масляных каналов .
Появление трещин или деформаций корпуса или деталей турбины .
Недостаточное поступление воздуха через воздушный фильтр .

Обнаружить неисправности турбины дизельного двигателя на начальном этапе легче по анализу выхлопных газов. Их цвет позволяет предварительно определить возможное отклонение:

синий оттенок свидетельствует о попадании в воздух капелек масла ;
дым белого цвета укажет на засорение отводящего масло канала ;
черный дым свидетельствует о нехватке воздуха в цилиндрах, т.е. об утечке .

Дополнительные признаки неисправности турбины выражаются в потере машиной динамических характеристик. Близкую поломку означает и появление посторонних шумов в работе турбины. Это может быть связано с износом подшипников, деформацией корпуса и подвижных деталей.

При появлении первых признаков не спешите сразу на платную диагностику. Не сложно проверить работу турбины дизельного двигателя своими руками. В первую очередь с учетом симптомов проверяем уровень моторного масла. Если снижение уровня составляет более 1 литра на тысячу км, то анализируем цвет выхлопа.

При выявлении белого и сизого дыма, вопрос как проверить турбину на дизельном двигателе решается по следующему алгоритму:

Восстановите в памяти , когда проводилась последняя замена воздушного фильтра. При плохом пропуске воздуха возникает разница в давлении между блоком подшипников и корпусом. Масло начинает проникать в корпус турбокопрессора. Это и есть причина сизого дыма. Если фильтр чистый, переходим ко второму этапу.
Проверяем канал выхода масла . Наличие загибов, трещин или обычной пробки делает неисправной схему удаления масла из турбины. В некоторых случаях достаточно почистить каналы, и их нормальное состояние приведет к восстановлению всех показателей. Еще одной причиной такого поведения турбины называют нарушение нормальной вентиляции картерных газов. Здесь без помощи моториста не обойтись.
На следующем этапе проверяется состояние механических частей турбины . Проверяется осевой люфт, что способствует возможному касанию крыльчатки стенок турбины. Любые задиры и потертости требуют немедленного их устранения. Здесь уже на вопрос как проверить турбину дизельного двигателя ответят только в специализированном сервисе.

При устранении люфта требуется тонкая регулировка. К примеру, осевое смещение вала не должно превышать 0,05 мм, а радиальный люфт допускается в максимальном значении – 1 мм. Согласитесь, что настройка возможна только после замены изношенных деталей с использованием специальных приборов.

Своевременное обнаружение отклонений в работе поможет избежать дорогостоящего ремонта. Вполне вероятно, что при ранней диагностике неисправностей, их устранение окажется достижимым путем промывок, и заменой расходных материалов.

https://youtube.com/watch?v=Mn5N9djOVbk

Чистка турбины

Восстановить рабочее состояние агрегата можно путем его очистки, для этого его предварительно надо разобрать. Выполняется эта процедура в гаражных условиях.

Что понадобится?

Чтобы разобрать агрегат и выполнить его очистку, подготовьте:

гаечный ключ на 10;
ключ звездочку на 20;
молоток;
отвертку с плоским наконечником;
средство WF-40;
наждачную бумагу.

Алгоритм действий

Процедура очистки выполняется так:

Отверстия для моторной жидкости надо предварительно закрыть. Это обеспечит качественную герметизацию агрегата и позволит не допустить попадания в него сторонних предметов.
Выкручиваются шесть винтов по кругу агрегата. Три элемента крепления предназначены для фиксации скобы актуатора. После выкручивания актуатор отключается от турбины, для этого выполняется демонтаж стопорного кольца, используется отвертка. Действие выполняется аккуратно, чтобы не повредить кольцо.
С помощью наждачной бумаги производится зачистка стыковой части картриджа с горячей улиткой. Выполняется очистка канавки, после чего в нее заливается средство WD-40

Лучше оставить агрегат в таком состоянии на ночь, это позволит качественно окиснуть всем загрязнениям.
Затем осторожно надо постучать молотком по горячей крыльчатке. Обстукивание производится по кругу и без фанатизма, чтобы не допустить повреждения агрегата

Для большего удобства холодную крыльчатку можно зажать в тиски
Обстучав агрегат несколько минут, горячая крыльчатка может отсоединиться от картриджа, но важно, чтобы она отходила равномерно. Если в итоге так называемая улитка будет перекошена, это приведет к ее повреждению.
Картридж с холодной крыльчаткой разбирать не нужно, разбору подлежит только горячая составляющая
Производится демонтаж направляющих роликов, извлечение кольца, которое связывает лопатки. После этого выкручиваются три винта ключом-звездочкой. Выполнив эту задачу, между корпусом агрегата и крыльчаткой можно увидеть три шайбы их потерять нельзя.
Производится вычищение продуктов нагара из корпуса крыльчатки, а также геометрии. Для удаления загрязнений устройство можно поместить в емкость с дизельным топливом. Допускается использование специальных насадок на дрель либо наждачной бумаги. Суть в том, чтобы произвести разбор и очистку каждой лопатки отдельно. Если эти элементы цепляются за корпус крыльчатки, их надо немного подточить.
После выполнения очистки процедура сборки выполняется в обратной последовательности. При затягивании винтов ключом-звездочкой нельзя переусердствовать, иначе элементы крепления можно сорвать.

Холодная и горячая крыльчатки турбины

Внутренняя часть горячей крыльчатки

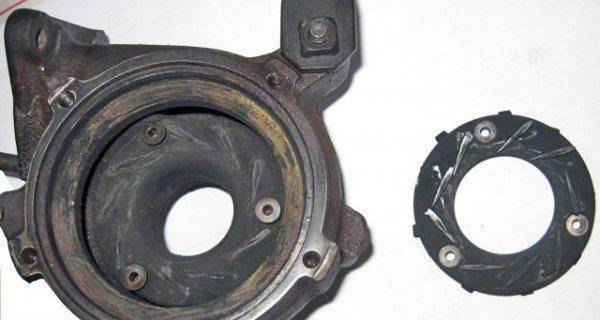

Корпус горячей улитки , подлежит очистке от нагара

Как поставить своими руками?

В целом процедура монтажа выполняется в обратном порядке, но при выполнении задачи есть нюансы:

Выполняя установку, надо учесть, какие детали от старого агрегата будут монтированы обратно, а какие подлежат замене. Речь идет о болтах, уплотнительных элементах, шпильках и гайках. Если подводящие патрубки изношены, их надо заменить.
При монтаже агрегата на дизельный двигатель герметики обычно не применяются

Но если автовладелец решил их использовать, это надо делать аккуратно
Важно не допустить попадания герметика внутрь трубопровода.
При монтаже надо обратить внимание на отверстия масляной магистрали, слива, а также системы охлаждения. Особенно, если эти магистрали соединяются не патрубками.
Производится монтаж всех устройств, демонтированных при снятии турбины
Речь идет о генераторной установке, АКБ, а также резервуаре системы обмыва лобового стекла

При установке генератора важно правильно натянуть приводной ремешок, чтобы не допустить его ослабления или перетяжки. Ошибки могут привести к некорректной работе электрооборудования и быстрому износу ремня.
В конце выполняется подключение контроллеров и производится пробный пуск силового агрегата. Мотор должен какое-то время поработать на холостом ходу. Затем обороты увеличиваются приблизительно до 3500 в минуту и проверяется работы ДВС.

Проводим разборку турбоагрегата своими руками

Турбинная улитка может прикипеть. Для того чтобы снять ее используете болт для крепления улитки это поможет аккуратно её отодвинуть. Улитка расположена на конусе и для этого придется приложить не большое усилие. Откручивайте аккуратно, постепенно, крест на крест так же как вы затягиваете колесо

Так же тут нужно обратить внимание на то чтобы не деформировать колесо турбины. Такой способ может показаться нелегким из-за своеобразной конструкцией турбины

Иногда можете применить деревянную киянку. Проверьте на люфт вал, когда вам всё же удастся разобрать улитку. Люфт не должен быть продольным. А поперечный люфт может будет ощутим, всё же люфт не должен превышать и миллиметра. Но даже если у вас нет люфта это еще не говорит о том, что турбина не будет расходовать масло.Далее нужно снять колесо компрессора, с помощью кусачек, у которых раздвигаются губки. Противоположенный конец вала нужно зажать фигурной оправкой. Вал компрессора имеет именно лево стороннюю резьбу.

Для снятия компрессорного колеса используйте обычный универсальный съёмный ключ. Помети расположение в отношении друг друга колеса и гайки. Для соблюдения балансировки. Уплотнительные кольца держат стопорные кольца. Втулки вала снимаются откручиванием болтов трёх штук Т15.Как вы понимаете причиной люфта становятся втулки. Вкладыш который со стороны компрессора держит одно стопорное кольцо, а со стороны турбины два кольца. Очень тщательно очищаем картридж и колесо. С вала снимаем уплотнительное кольцо. Используем рем комплект для ТКР. В стандартный комплект входит полный набор колец, шайб, сальников, вкладышей и метизов. Если у вас люфт на номинальном вкладыше, то проточка и балансировка вала спасёт вас от этого. Также, в наборе рем комплекта входит вкладыши разного размера. Вкладыши нужно почистить и смазать маслом. Устанавливаем в картридж внутренние стопорное кольцо. Убеждаемся, что попали в пазы полностью. Устанавливаем турбинный вкладыш. Изначально смазав его маслом. Фиксируем стопорным кольцом. Потом вставляем компрессорный вкладыш. Смазываем втулки, надеваем масло съемное кольцо на втулку, ставим пластину, и затягиваем болты Т15. Затягиваем достаточно сильно, но не до того когда срывается резьба. Устанавливаем грязезащитную пластину, Фиксируем её стопорными кольцами. После устанавливаем маслосъёмное кольцо. Такой процесс очень длительный . так как одеть кольцо не так то просто. Смазываем и вставляем вал. Гайку затягиваем моментом 2,5Нм – 5Нм.Отдраенныеулитки ставим на место. Далее устанавливаем WestGate.

Особенности конструкции турбины двигателя

Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:

Общего корпуса узла и улитки;
Подшипника скольжения;
Упорного подшипника;
Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Демонтаж турбины дизельных агрегатов

Данную процедуру можно разделить на следующие этапы:

Снятие турбины с автомобиля для проведения дальнейшей разборки. При снятии турбины нужно отключить все трубопроводы, идущие к ней. При проведении демонтажных работ нужно быть аккуратным и смотреть за тем, чтобы не навредить самой турбине и другим элементам автомобиля, которые находятся под капотом.
Снятие компрессорной и турбинной улитки. Как правило, компрессорная улитка снимается без особых проблем, а вот турбинная прикипает намертво. Существует несколько способов ее демонтажа, среди которых мы выделим два наиболее встречающихся. Первым способом является применение киянки и грубой силы. Второй способ более радикальный и предусматривает использование болтов крепления улитки. При помощи данных болтов не спеша можно отодвинуть улитку, однако при этом стоит учесть, что она насажена на конусе и данный процесс будет достаточно сложным и долгим. Не стоит забывать и о том, что при работе нужно исключить возможность появления перекоса и для этого болты крепления улитки отпускаются равномерно со всех сторон. Также при проведении данной работы есть вероятность деформирования колеса турбины, его не стоит допускать. Сложность проведения данной работы целиком и полностью зависит от вида турбины. А вот снятие компрессорной улитки может быть выполнено при помощи освобождения стопорного кольца или ботов или других способов.
После снятий компрессорной и турбинной улики в руках должен оказаться картридж и возможность проверки люфт вала. Так, если причина поломки не в вале, то продольный люфт будет отсутствовать, а в поперечном направлении может быть незначительным (люфт может присутствовать, но отклонение на один миллиметр не допустимо).
Далее необходимо провести снятие колеса компрессора. Для этого необходимо взять кусачки с раздвижными губками, а другой конец вала закрепляем при помощи оправки или другим инструментом. Стоит учесть, что резьба на компрессорном валу всегда левая. Необходимо отметить, что компрессорное колесо само не слезет и для этого можно использовать обычный съемник.
Уплотнительные вкладыши находятся в специальных канавках на роторе и на таблетке холодной части, упорный подшипник обычно крепится при помощи трех болтов и снять его можно без особого труда.
Вкладыши с торцевой стороны крепятся при помощи стопорных колец, что также обуславливает отсутствие возможности возникновения проблем. Вкладыши или подшипники скольжения со стороны компрессора держатся при помощи одного стопорного кольца, а вкладыши со стороны турбины при помощи двух вкладышей для обеспечения большей степени надежности.
При проведении работ, даже не предполагая о возможной причине возникновения поломки, необходимо все составляющие, кольца и уплотнители, картридж очистить от грязи.

Выше приведенные этапы проведения работ связаны с демонтажем турбины. Для продолжения ремонтных работ необходимо иметь стандартный ремкомлект для ТКР, который, как правило, содержит полный набор необходимых колец, вкладышей и уплотнителей, метизов и шайб, набор сальников. Также стоит отметить тот факт, что провести ремонт турбины сложнее, чем справится с демонтажем системы. Это, в основном, связано с установкой уплотнителей и вкладышей, обеспечение неподвижности и плотного насаживания данных элемент.

Ремонт турбины:

Как отремонтировать турбину самому – достаточно популярный вопрос, который задают автолюбители. Однако получив на его ответ, многие решают обратиться в автосервис или приобрести, установить новую турбину. Если человек обладает упорством, терпением и определенными навыками пользования несложными инструментами, то найдя для данной работы немалое количество времени, можно сделать ремонт турбины самостоятельно. Также при проведении работ нужно соблюдать все правила и рекомендации, что поможет выполнить ее правильно и качественно. От качества проведения ремонтных работ, связанных с турбиной, зависит не только ее работа, но и других составляющих двигателя.

Особенности конструкции турбины двигателя

Общего корпуса узла и улитки;
Подшипника скольжения;
Упорного подшипника;
Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Лада 21099 турбо PROJECT ORIGIN › Бортжурнал › Ремонт турбины (турбокомпрессора) своими руками

Перед ремонтом турбины нужно ее тщательно осмотреть с внешней стороны с целью выявления наличия всех составных частей, внешних дефектов и деформаций.

Затем с турбины снимаются обе «улитки» и визуально определяется состояние обеих крыльчаток. Довольно часто крыльчатки имеют физические повреждения видные не вооруженным глазом. Такие повреждения сразу говорят о том, что ремонт турбины неизбежен.Если турбина гонит масло

Затем происходит дефектовка всех составляющих частей турбины для выявления пригодности каждой части к восстановлению. Части признанные не пригодными — необходимо заменить новыми.

Ремонт турбин дизельных и бензиновых двигателей в принципе ничем не отличаются и происходит в несколько этапов:

После этого, детали прошедшие дробеструйную обработку снова промываются для смыва и полного удаления возможно оставшихся на деталях твердых частиц.Многочисленные повреждения лопаток компрессорного колеса.

Кроме визуально видных повреждений крыльчаток, основными повреждениями являются повреждения опорных подшипников, стопорных колец, втулок и самого вала. Обычно эти повреждения происходят от отсутствия поступления масла к рабочим поверхностям при работе турбины или использование не рекомендованных масел.Повышенный износ шейки вала.

Причина: Количество или давление масла, подаваемого в ТКР, меньше требуемого. При ремонте возможно придется заменить вал на новый. В большинстве случаев вал не меняется.Значительный неравномерный износ шейки вала.

Причина: Грязное масло. При ремонте необходимо вал заменить на новый.Значительный неравномерный износ подшипника.

Причина: Грязное масло. При ремонте все подшипники заменяются на новые.Пригоревшее масло в масляных каналах подшипников.

Причина: Перегрев двигателя или резкое выключение двигателя, некачественное масло. При ремонте все подшипники заменяются на новые.Начало ремонта турбины своими руками.

Затем вал турбины замеряется на износ.Если износ вала турбины находится в пределах нормы, то он поступает на специальный токарно-шлифовальный станок, где шлифуется в ремонтный размер.На специальном станке правиться канавка запорного кольца.Затем происходит процесс балансировки. Он состоит из двух этапов. Сначала вал турбины балансируется в двух плоскостях турбинного колеса.После этого на вал устанавливаются втулки и компрессорная крыльчатка и в таком виде, снова поступает на балансировку.Балансировка турбины на стенде.

Для балансировки турбин для грузовых и легковых автомобилей существуют отдельные специализированные стенды.

Во время балансировочных работ наносятся специальные балансировочные метки, по которым собирается «картридж» турбины. В принципе получается собранная турбина только без «улиток».

Собранный таким образом картридж поступает для тестирования на до балансировочный стенд, на котором на «холодную» крыльчатку подается сжатый воздух и турбина раскручивается до 5.000 оборотов в минуту.

Если все параметры турбины в норме, то к картриджу прикручиваются «улитки».

Проверка турбины на ходу.

Данный метод не дает 100% гарантию того, что неисправна именно турбина. Но чаще всего описанные ниже симптомы связаны именно с ней.

Проверка турбины осуществляется на прогретом автомобиле. Стоит просто на нем прокатится, автомобиль должен выдавать как минимум заводские характеристики с погрешностью плюс-минус несколько процентов. Например если на автомобиле установлен двигатель объемом 2 литра с турбиной, и мощностью порядка 200 л.с, то он должен ускоряться до 100 км/ч примерно за 7 секунд. Если сев в такой автомобиль, вы чувствуете, что 7-ю секундами там и не пахнет, значит, что-то не в порядке и стоить заняться диагностикой.

Также, признаком потери мощности из-за неисправности турбины, могут послужить выхлопные газы черного цвета. Это говорит, о том что засорился клапан или происходит утечка в выпускном коллекторе, которая не дает раскручиваться турбине как следует.

Статья в тему: Какое должно быть давление в шинах зимой

Устранением данной проблемы будет чистка клапана или замена прокладки турбокомпрессора.

Выводы

При отсутствии серьезных дефектов ремонт турбины занимает не более нескольких часов времени. Зато с помощью подручных инструментов и подготовленного заранее материала можно сделать весьма качественный и бюджетный ремонт.
