Топливный фильтр: симптомы загрязнения, как и когда менять

Признаки, указывающие на необходимость замены топливного фильтра

Фильтр забит инородными телами. Это снижает КПД агрегата, что проявляется в изменении качества работы силовой установки. Замена топливного фильтра на «КИА Рио 3» должна производиться при появлении следующих признаков:

• «Рывки» машины при увеличении скорости;
• потеря устойчивости ДВС на холостом ходу;
• падение давления в двигателе;
• возникновение необычных шумов;
• проблемы с диапазоном скоростей при движении, падение мощности;
• повышенный расход топлива.

Эти признаки поначалу остаются незамеченными. Со временем они ухудшаются. Если водитель проигнорирует эти сигналы, возникнут проблемы с запуском ДВС. Лучше всего заменить топливный фильтр на KIA Rio 2, 3 и 4 до того, как деталь закончится.

Расположение салонного фильтра

В разных автомобилях салонный фильтр стоит в разных местах. Во многих машинах этот фильтр устанавливается под крыльчаткой мотора печки. Такое расположение обеспечивает защиту еще до того, как воздух попал в печку.

Сначала воздушный поток фильтруется, затем проходит через печной радиатор, затем движется через по патрубкам проходя разделяющие поток воздуха заслонки (воздух направляется в несколько мест салона). Благодаря такому разделению входящего воздушного потока, салон качественно проветривается.

Фильтр в салоне автомобилей, во многих случаях, стоит за или под бардачком. В таких автомобилях, как Лада Приора, Лада Калина, Ланос и других некоторых машин от европейских производителей, салонные фильтра ставятся под капотом, слева или справа.

Зачем они вообще нужны?

Принудительная очистка топлива — необходимость, гарантирующая работоспособность любого двигателя, работающего на жидком топливе. Наполняя полость фильтра, бензин проходит через слой (их может быть несколько) фильтрующего материала, оставляя на его поверхности частички пыли, грязи и прочие твердые включения, пагубно влияющие на детали двигателя.

Если рацион «пищи» мотора авто составляет дизельное топливо, то дополнительно требуется сепаратор, который поможет очистить топливо помимо механических включений еще и от содержания воды.

Принцип работы его основан на том, что вода тяжелее солярки, а центробежная сила помогает отделить их друг от друга. Из-за специфики работы сепараторов большинство из них имеют исполнение с подогревом.

Какие они, топливные фильтры?

Существует три основных группы:

1. фильтры предварительной очистки топлива;

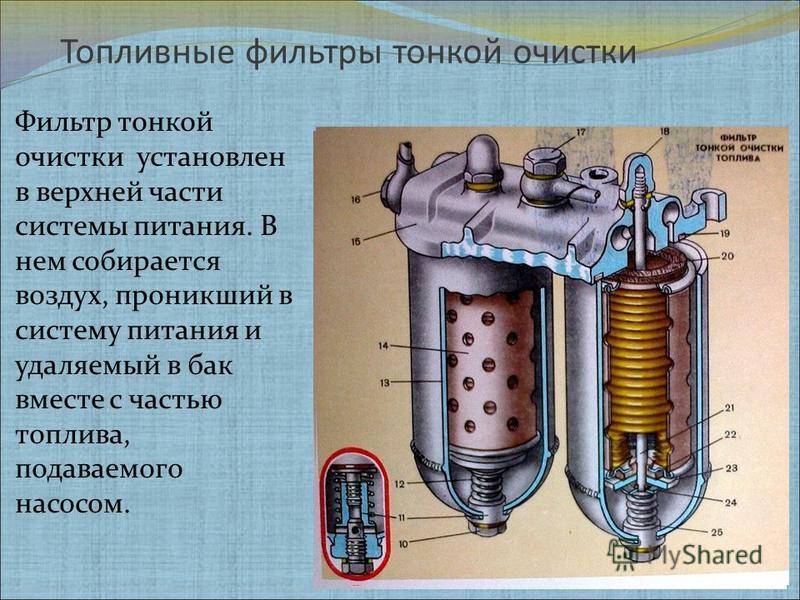

2. топливные фильтры тонкой очистки;
3. топливные сепараторы.

Первая группа не очень популярна для двигателей легковых автомобилей. В них устранение из топлива крупных и мелких частиц примесей поручено одному фильтру.

Вторая группа — самая распространенная. Фильтры данного вида могут быть как корпусными с резьбовым креплением, так и в виде фильтроэлементов, не содержащих металл.

Разница между фильтрами грубой и тонкой очистки состоит главным образом в бумаге. Если предварительная очистка подразумевает задержание частиц размером 75-100 микрон, то окончательная очистка в лучших образцах фильтров позволяет задерживать частицы размером до 3-5 микрон.

Фильтроэлементы могут иметь исполнение с металлическими крышками (для надежного крепления фильтрующего материала) и могут исполняться как с армирующей сеткой, так и без нее. И те и другие всегда устанавливаются в корпуса из термостойкого материала.

Данная конструкция предусматривает наличие ремкомплектов, ибо повторная установка уплотнительных резинок и медных шайб не рекомендуется.

Следует отметить, что самым популярным фильтрующим материалом для топливных фильтров является бумага.

Появившись на свет более ста лет назад из-за технологической ошибки, она и сегодня прочно лидирует среди всех фильтровальных материалов.

Чтобы продлить срок службы фильтра, увеличить площадь фильтрации и тем самым повысить качество самого процесса, бумага устанавливается в виде гофры. Плотность складок в ней бывает такова, что в «гармошке» диаметром 100 мм может уместиться «штора» длиной более одного метра.

Кстати, в стоимости топливного фильтра расходы на фильтровальную бумагу составляют более 60%, а это значит, что удешевить его производитель может только за счет потери качества!

В последнее время все активнее применяются и уже успели заслужить одобрение автомобилистов фильтрующие материалы на основе пропилена. Незначительный сектор среди фильтроэлементов занимают изготавливаемые из мелкопористой металлической сетки.

Классической формой топливных фильтров признан цилиндр. Сменные картриджи для сепараторов могут иметь прямоугольную форму в металлическом или пластиковом корпусе.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

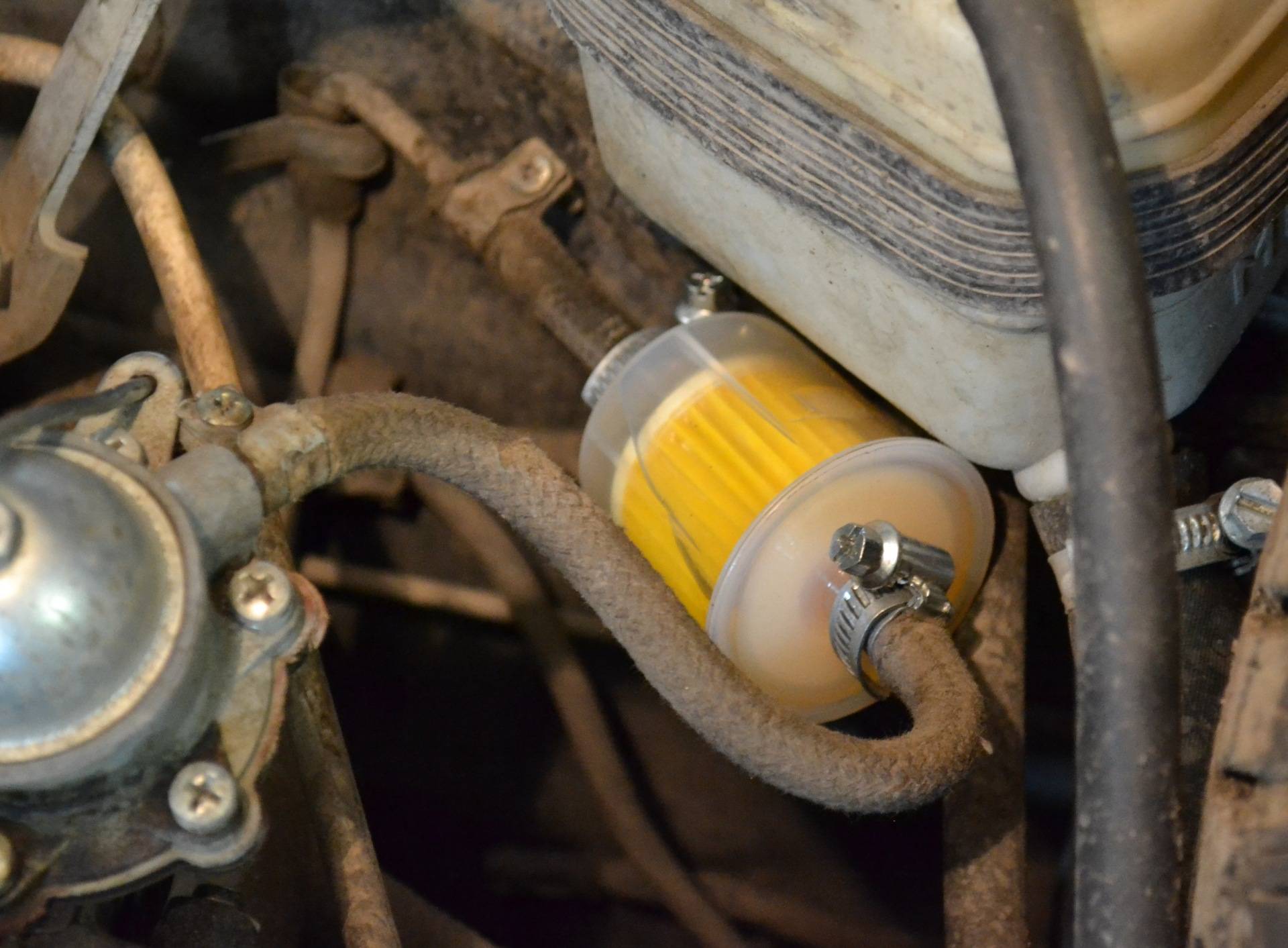

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Топливные фильтра для дизельных двигателей – принцип работы и замена + видео

Современные топливные фильтра для дизельных двигателей служат для поэтапной очистки солярки от различных загрязнений и вредных примесей. В настоящее время используются два вида: сборные, в которых предусмотрена замена фильтрующих элементов, и неразборные.

Очистка горючего осуществляется в три этапа:

1. предварительная фильтрация непосредственно в баке;
2. этап грубой очистки;
3. этап тонкой очистки.

Основное отличие фильтрующих элементов для дизелей состоит в том, что они эффективно препятствуют проникновению воды в камеру сгорания двигателя. А для того, чтобы в холодное время года парафины, содержащиеся в дизельном топливе, в результате кристаллизации не вывели всю систему из строя, на некоторых моделях фильтров устанавливаются элементы подогрева (штора из токопроводящей бумаги).

Загрязнение топлива происходит еще в процессе его производства на нефтеперерабатывающем заводе. Другая часть инородных примесей попадает в него при транспортировке и непосредственно во время заправки – через заливную горловину бака автомобиля. Помимо этого, в топливе постоянно происходят химические процессы, приводящие к образованию различных смол. К тому же, в результате суточных перепадов температуры в баке образуется конденсат, который во время движения автомобиля смешивается с горючим.

Аппаратура дизельных двигателей предельно чувствительна к содержащимся в топливе загрязнениям. Это вызвано наличием в насосе и форсунках прецизионных деталей, смазка которых осуществляется соляркой. В некоторых узлах зазор между деталями не превышает 6 мкм, поэтому различные абразивные включения могут привести к его увеличению и, как следствие, выходу системы из строя.

По статистике более 40 % поломок дизелей происходит из-за неисправности деталей топливной системы. Поэтому от того, насколько эффективно топливные фильтры для дизельных двигателей выполняют очистку горючего, зависит надежность работы всего силового агрегата. Устройство топливного фильтра дизельного двигателя не отличается особой сложностью и состоит из фильтрующего элемента и сепараторов для отделения из солярки влаги. На некоторых моделях устанавливаются датчики воды и краники для ее слива.

С целью снижения образования в топливном баке конденсата производители рекомендуют не реже одного раза в неделю заправлять его полностью.

Срок службы дизельных фильтров зависит от качества топлива и в среднем рассчитан на 30-40 тыс. км пробега. Засоренность фильтрующего элемента можно определить по неравномерной тяге двигателя при движении на большой скорости. По мере загрязнения рывки будут появляться и на малой скорости.

Далее рассмотрим, как проводится замена топливного фильтра дизельного двигателя в домашних условиях. Для этого потребуется: емкость для слива топлива, ручной насос, патрон топливного фильтра, уплотнительное кольцо для крышки фильтра. Замена проводится при выключенном зажигании автомобиля!

1. Вначале откручивают крышку топливного фильтра.
2. После чего отворачивают патрон. Для сбора вытекающей солярки необходимо подставить емкость.
3. Снимают крепежи.
4. Отсоединяют шланги.
5. Снимают крепление корпуса.

Для того чтобы удалить воду из патрона, можно воспользоваться вакуумным насосом. Убедившись в отсутствии влаги и грязи, устанавливают патрон и закрывают корпус крышкой, предварительно установив новое уплотнительное кольцо. Чтобы заполнить фильтр топливом, необходимо включить зажигание и подкачивающий насос сам проведет закачку, удалив при этом из системы воздух.

Назначение

Основной задачей устройства для фильтрации топлива есть очистка горючего от вредных примесей: частиц пыли, грязи, насекомых, растений, смол, а также конденсата. Присутствие воды в топливной системе приводит к ржавлению форсунок, способствует развитию коррозии, что весьма губительно для обеспечения нормальной работы мотора, эти вредные примеси могут забить топливную систему. Указанное устройство позволяет очистить некачественное топливо, от частиц смол и различных присадок, добавляемых к горючему недобросовестными производителями.

В зависимости от технологических особенностей и вида впрыска различают различные топливные фильтры:

1. Для карбюраторных авто необходимо очистить топливо от частиц грязи до 20 мкм.
2. На машинах, оснащенных инжектором, степень очистки составляет до 5 мкм. Частички, мельче указанного размера проникнут в систему впрыска, но не могут нанести ощутимый вред.
3. В дизельных силовых агрегатах используются специальные топливные фильтрующие элементы, способные не только удалить частички грязи размером меньше 4 мкм, но и препятствующие поступлению маленьких капель воды в систему впрыска.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

• карбюраторные;
• дизельные;
• инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

• Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
• Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
• Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Способен ли обычный топливный фильтр задерживать воду: Гаражный эксперимент!

Несмотря на то, что многие автовладельцы уже и так знают ответ на этот вопрос, есть немало любителей, которые не знают, справляется ли с водой обычный топливный фильтр, который вы наглядно можете увидеть ниже на фото.

Среди определенного круга автолюбителей бытует мнение, что фильтрующий элемент способен задерживать воду, после чего становится непригодным для дальнейшей эксплуатации, так как бензин через такой использованный фильтр поступать уже не будет.

Для всех сомневающихся, или для тех автомобилистов, кто ещё не в курсе способности фильтров, я решил провести реальный эксперимент, чтобы каждый смог на всё посмотреть своими глазами. Итак, для данного опыта нам понадобилось:

• вода чистая водопроводная 1 литр
• бензин АИ-92, 3 литра
• топливный фильтр
• шланг, а лучше два, чтобы можно было «врезаться»

Итак, для начала смотрим на бутылку, когда в ней находится чистый бензин, чтобы наглядно убедиться, что ничего постороннего там нет.

А теперь берём нашу вторую бутылку и заливаем воду в тару с бензином, примерно около 1 литра. Думаю, что каждый понимает, что вода опускается вниз, поэтому выглядит всё это следующим образом:

Ну и сейчас можно приступать к эксперименту, соединив шланги при помощи фильтра и пробуем сливать его из одной ёмкости в другую.

Сначала через фильтр будет проходить только один бензин, а немного погодя опустим шланг в самый низ, чтобы пошла вода.

И теперь смотрим, как вода начинает заполнять наш топливный фильтр:

А вот когда фильтр полностью наполнился водой, то конечно же он всё равно продолжил её пропускать через себя, так как от подобных «примесей» он не в силах защитить ваш автомобиль. Смотрите сами:

Как видно выше, на дне бутылки достаточно большое количество воды и это говорит о том, что фильтр пропускает одинаково как бензин, так и другие жидкости.

Так что, если вы до этого момента всё ещё надеялись на чудесные «удерживающие воду» свойства, думаю, понимаете, что это всё сказки и на самом деле фильтр этот способен защитить только от мусора, и то — это ещё будет проверено в очередных экспериментах на канале.

Если статья была полезной, подписывайтесь на канал и не забывайте ставить лайк, чтобы не пропустить новые материалы, которые выходят на канале ежедневно!

• Купил Весту вместо Полуседана: грусть, тоска и разочарование. В Жигули больше ни ногой!
• Kia Soul 2020: узнаваемый дизайн и двигатели Hyundai Kona

Британский порт превращается в гигантский автопарк

Симптомы и признаки забитого топливного фильтра

14.09.201714.09.2017

Зачем нужен топливный фильтр?

Качество топлива на заправках оставляет желать лучшего, в нем довольно часто попадается вода и песок. Вода, вступая в реакцию с железом топливного бака (оно довольно тонкое, хотя и луженое), неизбежно его окисляет, и в топливо попадают еще крупицы ржавчины.

При попадании крупной частицы (песка, ржавчины) в форсунку она не сможет герметично закрыться и начнет лить топливо, что приведет к его повышенному расходу и неустойчивой работе двигателя. В конечном итоге, форсунка разобьет эту частицу, но ценой будет износ форсунки и её негерметичность.

В случае попадания крупной частицы в жиклер карбюратора, двигатель вообще может перестать работать и потребуется ремонт карбюратора.

При работе  двигателя бензиновый насос забирает через фильтр грубой отчистки топливо из бака, на этом этапе отсеиваются только самые крупные частицы (те которые могут повредить насос).

Далее топливо поступает в фильтр тонкой очистки, который окончательно фильтрует топливо перед поступлением в двигатель.

К топливным фильтрам предъявляют следующие требования:

• Для карбюраторных авто необходимо очистить топливо от частиц грязи до 18 мкм. Так как более крупные забивают жиклеры.
• На машинах, оснащенных бензиновым впрыском т.е. инжектором, фильтр не должен пропускать частицы крупнее 6 мкм. И должен обеспечивать большую пропускную способность так как, как правило у инжекторных двигателей, часть топлива возвращается обратно в бак. Частицы, меньше 6 мкм. проникнут в систему впрыска, но не нанесут вреда.
• В дизельных силовых агрегатах используются особенные топливные фильтрующие элементы, способные не только удалить частички грязи размером меньше 4 мкм, но и препятствующие поступлению маленьких капель воды и парафина в систему впрыска.

Чем сложнее двигатель, тем более технологичный фильтр ему нужен. Соответственно самые дешевые фильтры установлены на карбюраторных бензиновых двигателях, а самые дорогие на дизелях.

Как проявляет себя забитый топливный фильтр?

Все предельно просто – у любого типа двигателя забитый топливный фильтр проявляется в виде снижения мощности! Т.е. двигатель будет запускаться (при сильно забитом фильтре возможно не с первого раза), в режиме без нагрузки (т.е. на нейтрали) двигатель легко раскручивается и работать ровно. Но вот при движении под нагрузкой, особенно на высоких передачах, двигатель заметно теряет мощность, он начинает троить (троение двигателя проявляется дерганием), или просто перестает раскручиваться выше определенных оборотов, а при резком сбросе газа, как правило, двигатель глохнет.

Происходит все это по причине нехватки топлива, у карбюраторных машин – низкий уровень топлива в поплавковой камере и бедная смесь; у инжекторных машин – низкое давление в рампе, плохое распыление топлива и топливная коррекция; у дизельных двигателей — плохое распыление, нестабильное воспламенение и сниженный крутящий момент.

Все эти симптомы свидетельствуют о том, что топливный фильтр забился и его необходимо заменить.

Для наглядности предлагаю посмотреть вот это видео:

При забитом топливном фильтре, только на карбюраторных машинах, бывает такой «прикол» — двигатель запускается и глохнет, через пару минут, снова запускается и глохнет. Причина в принципе работы карбюратора. Как известно, состав смеси зависит от уровня топлива в поплавковой камере, при забитом фильтре, насос создает давление топлива в шлангах и они растягиваются, но через забитый фильтр топливо поступает очень медленно. Итог – заведенный двигатель вырабатывает бензин из камеры карбюратора и глохнет, а на заглушенном двигателе, топливо остаточным давлением загоняется в карбюратор и двигатель снова можно запустить.

На этом у меня сегодня все. Я надеюсь, что теперь вы безошибочно распознаете признаки забитого топливного фильтра, если у вас остались вопросы, или вы хотите дополнить статью, пишите комментарии.
