Самостоятельная установка задних датчиков парковочной системы

Опишем подробно процедуру установки:

  • обивка багажного отделения крепится шпильками, с которых необходимо снять заглушки из пластика;
  • снимаем обивку (полностью или частично), чтобы обеспечить доступ к креплению бампера и выкручиваем его болты;
  • далее выкручиваем все саморезы, которыми крепится бампер. Большинство из них закрыты заглушками, которые необходимо предварительно снять;
  • после выполнения этих процедур можно отсоединить бампер;
  • на бампере имеется разметка для установки датчиков парковочной системы. Она нанесена на заводе-изготовителе. Достаточно просто вымыть его, чтобы увидеть метки;
  • в случае ее отсутствия необходимо разметить поверхность бампера самостоятельно в соответствии с инструкцией производителя;
  • после того, как все метки нанесены, необходимо высверлить отверстия под датчики;
  • как будут готовы все отверстия, можно приступать к монтажу задних датчиков системы безопасной парковки;
  • сборка и установка бампера на автомобиль осуществляется в обратной последовательности.

Заметим, что датчики парктроника необходимо монтировать на бампер Киа Рио и любого другого автомобиля строго под углом 90 градусов относительно поверхности дороги.

Установка и подключение парктроника: что нужно знать

На прямой бампер устанавливаются датчики любого типа. В случае, когда бампер имеет наклон, рекомендуем воспользоваться DJ-датчиками. Конструкция этих устройств представлена сменными элементами направляющими ультразвуковые волны, за счет чего они будут функционировать корректно даже при сильном скосе бампера.

Целесообразность передних парктроников

С задними парктрониками все понятно – они очень помогают начинающим водителям при парковках, выездах из дворов и прилегающих территорий. А вот монтаж переднего парктроника многие считают нецелесообразным. Что касается технологии монтажа, то она зависит от конкретной модели автомобиля.

Установка и подключение парктроника: что нужно знать
Дело в том, что бордюр практически везде имеет одинаковую высоту. Дорожный просвет у кроссовера и седана – разный. Если автомобиль имеет большой клиренс, тогда действительно от переднего парктроника толку будет мало. Но если машина низкая (“Шевроле Круз”, “Фиат Типо” и так далее), то стоит оснастить автомобиль парковочным радаром.

Виды парктроников

На рынке представлено большое количество моделей, отличающихся между собой стоимостью и эффективностью работы. Специалисты рекомендуют отдавать предпочтение продукции известных производителей.

Задний тип.

Установлены на заднем бампере автомобиля. Активируются при включении задней передачи. Минимальное количество датчиков необходимых для функционирования системы- это два. Чем больше монтируется датчиков, тем выше точность работы парктроника.

Передний тип.

Рекомендуется устанавливать передний тип датчиков, когда водитель ещё плохо «чувствует» свой автомобиль. Зона действий передних датчиков очень широка и позволяет контролировать пространство сбоку машины.

Комбинированный тип.

Датчики монтируются спереди и сзади автомобиля. Достаточно популярный тип устройства обеспечивающий максимальный контроль пространства вокруг транспортного средства. Вероятность ДТП при парковке машины снижена до минимального уровня.

Виды парктроников

Здесь все зависит от индивидуальных предпочтений — можно использовать приборы с функцией принудительного включения или отдать предпочтение моделям с возможностью постоянного функционирования. Если более тщательно рассматривать виды парктроников, то для городских условий лучше всего выбирать первый вариант, в противном случае вы рискуете сильно утомляться — индикаторы парктроника будут постоянно напоминать вам об угрозе, которой на самом деле нет.

Установка и подключение парктроника: что нужно знать

Подпишитесь на наш Telegram-канал

Если рассматривать сами индикаторы — зачастую это либо специальные видеомониторы, либо обыкновенные звуковые оповещения. На сегодняшний день многие автолюбители предпочитают целые комплексы, в которых удачно сочетаются показатели монитора и звуковые сигналы.

Установка и подключение парктроника: что нужно знать

Существует огромное количество датчиков, которые по-разному могут помогать водителю, здесь все будет зависеть от его опыта и умений. Производители рекомендуют устанавливать парктроники с несколькими датчиками — это позволяет максимально обезопасить потенциального клиента от неприятных ситуаций в момент парковки. В этом деле преуспел видеомонитор с датчиками — подключение парктроника такого типа позволит водителю всегда видеть все препятствия и принимать выверенные решения в момент парковки.

Как работают автомобильные парктроники на видео:

Беспроводные парктроники: принцип работы таких устройств

Беспроводной парктроник является полностью электронным устройством, которое позволяет следить за расстоянием между кузовом вашего автомобиля и различными препятствиями. Если вы рискуете удариться бампером о какие-либо препятствия или предметы, то парктроник начнет издавать предупредительные сигналы.

Установка и подключение парктроника: что нужно знать

Индикатор позволяет водителю вовремя разобраться в ситуации, принять соответствующие меры для избежания непредвиденного столкновения.

Данная электронная система оснащена огромным количеством датчиков и индикаторов, чем больше таких деталей, тем меньше шансов разбить свой автомобиль. Данные датчики работают на ультразвуке. Эти устройства отличаются достаточно чувствительной конструкцией

Очень важно соблюдать определенные правила при подключении парктроников. Ведь датчик должен идеально передавать и принимать сигнал, который отражается от разнообразных предметов

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Установка и подключение парктроника: что нужно знать

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли

При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа

Важно, чтобы крепления сенсора было надежным

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать. Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Сенсор имеет электрические контакты – некоторые модели имеют два, а некоторые три контакта. Левый на большинстве элементов – «масса». Тестер переключают в режим измерения сопротивления. Один щуп подключают к «массе», а второй – ко второму контакту.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

Диагностика блока управления

Установка и подключение парктроника: что нужно знать

Блок надежно защищен от влаги и грязи и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру

Нужно обращать внимание даже на незначительные дефекты – царапины, трещины

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Установка и подключение парктроника: что нужно знать

Технология установки парктроника своими руками

Установка парктроника на ваш автомобиль, потребует небольшой арсенал инструментов и материалов для правильного монтажа своими руками. При подготовке к работе необходимо вооружиться простым набором привычных инструментов, начиная от отверток и заканчивая гаечными ключами. Также понадобится электрическая дрель или аккумуляторный шуруповерт, рулетка и маркер. Из дополнительных материалов следует купить малярную и изоляционную ленту, а также силиконовый герметик или клей.

  1. Начинать работу можно в любой последовательности. Например, сначала найти и освободить в багажнике место для установки электронного блока. Он может монтироваться при помощи штатного кронштейна или приклеиваться с помощью двустороннего скотча, герметика и т. д.
  2. Самым ответственным и сложным этапом установки парктроника будет внедрение в бампер таких инородных тел, как датчики. Именно поэтому в комплекте должна быть специальная насадка для электродрели или шуруповерта, диаметр которой совпадает с размерами сенсоров. Чтобы выполнить эту работу максимально аккуратно, лучше демонтировать бампер и очистить его от загрязнений.
  3. Для точного проведения установки датчиков требуется сделать разметку при помощи рулетки и маркерного карандаша. Лучше всего на поверхность бампера наклеить малярную ленту, после чего на нее наносить необходимые метки.
  4. Сначала делаются отметки в закруглениях бампера (габаритные точки). После этого расстояние между этими двумя точками делится на три равные части. На границе раздела делаются еще две отметки. В результате получаем разметку для 4 датчиков.
  5. При выполнении разметки необходимо учесть такой важный параметр, как высота нахождения сенсора от земли. Оптимальное расстояние следует искать в инструкции, но обычно оно составляет 0,5 м. Разметка должна учесть и то обстоятельство, что положение датчиков на автомобиле при окончательной установке бампера на место должно быть строго горизонтальным.
  6. Теперь придется оснастить дрель или шуруповерт фрезой и приступить к сверлению отверстий под сенсоры. Работу необходимо вести на небольших оборотах электроинструмента.
  7. После предварительной примерки, датчики устанавливаются в отверстия, предварительно на посадочные гнезда наносится слой герметика или клея. Необходимо пометить сенсоры, чтобы правильно подключить их в дальнейшем к блоку управления.
  8. Когда внутри бампера завершится монтаж датчиков, провода собираются в один жгут и связываются изолентой. После этого бампер возвращается на автомобиль, а проводка протягивается в багажный отсек.
  9. Аналогично проводится установка сенсоров в переднем бампере. Только провода необходимо провести через моторный отсек в багажник.
  10. Когда провод от каждого сенсора будет соединен с соответствующим гнездом ЭБУ, останется подключить к блоку управления монитор. Сам дисплей крепится к лобовому стеклу или панели приборов при помощи двустороннего скотча. Он обычно имеется на опорной части экрана.
  11. Установку парктроника можно считать завершенной только после тестирования прибора во дворе. Когда водитель будет понимать, на каком расстоянии до препятствия подается тот или иной сигнал, можно смело отправляться в дорогу

Следует отметить, что установка парктроника своими руками делается не только ради экономии денежных средств. Когда автовладелец самостоятельно установит и испытает прибор, он будет понимать все его сигналы, а также получит настоящее удовольствие от проделанной работы. Теперь он станет почти экспертом в данном вопросе и сможет давать советы своим друзьям или знакомым.

Парктроники передние и задние: особенности

Сам по себе парковочный радар – это набор датчиков (датчик парктроника или датчик парковки), а также блок парктроника. Начнем с того, что существует два типа парктроников: парктроник задний и парктроник передний.

Общий принцип работы и устройство у данных решений не отличается. Основная задача сводится к тому, чтобы отображать расстояние до объекта и заранее предупредить водителя о максимально близком приближении к тому или иному предмету.

Идем далее. Задний практроник отвечает за заднюю часть автомобиля, тогда как передний за переднюю. Казалось бы, все просто, однако есть и особенности. Так вот, наиболее распространены именно задние парктроники, тогда как нештатная установка парктроников спереди обычно встречается намного реже.

Другими словами, штатный парктроник передний встретить вполне реально, но отдельные сторонние инсталляции не пользуются спросом. На деле, задний парктроник лучше представлен на рынке, в результате чего стоит дешевле. Многие полагают, что это не проблема и можно поставить задний парктроник спереди.

Обратите внимание, при всей схожести не рекомендуется ставить задний парктроник в передний бампер, так как разные типы радаров отличаются по длине проводов, а также по типу срабатывания. Если задний радар автоматически срабатывает при включении задней скорости, попытка установить такую же систему впереди может стать причиной неудобств

  1. Прежде всего, придется самостоятельно включать парктроник при парковке и отключать его после начала движения. Если же оставить включенным устройство, тогда при езде будут ложные срабатывания.
  2. Второе, это проводка, рассчитанная на установку датчиков в задний бампер. Обычно стандартной длины проводов просто не хватит.
  3. Третье, сам электронный блок парктроника нельзя поставить в моторном отеке и его нужно будет ставить в салон.
  4. Четвертое, задний парктроник имеет радиус срабатывания около 1.2-2 метра. Спереди такой дальности просто не нужно.

По указанным причинам для установки вперед лучше ставить только особые передние парктроники. Такое решение имеет вход для подключения к датчику скорости. Это позволяет после разгона до 20км/ч отключить устройство, то есть данные парктроники передние работают в автоматическом режиме. Еще передний парктроник имеет настройку чувствительности датчиков (от 1.5 метров до 60 см), что оптимально при установке радара спереди.

Комплектация парктроника и деление устройств на группы

Стандартная комплектация парктроника включает в себя

  1. Датчики для определения помех. В зависимости от модели, принципа работы, количество их может быть разным. Обычно в стандартную комплектацию устройства входят от 2 до 8 датчиков.
  2. Электронный блок управления. Предназначен для обработки поступившего от датчиков сигнала.
  3. Средства отображения информации. Динамик, светодиод, возможно, жидкокристаллический дисплей.
  4. Монтажные провода.
  5. Крепежные элементы.
  6. Сопроводительные документы. Описание устройства, технический паспорт, инструкция по установке, гарантии изготовителя. Гарантия действует в течение трех лет.

Устройство монтируется как на передней части автомобиля, так и на задней. Может быть установлено одновременно и на переднем бампере, и на заднем. Датчики могут быть вмонтированы также и в зеркала обзора.

Разновидности парктроников:

  • для заднего вида с видеокамерой
  • ленточные электромагнитные
  • беспроводные

Технические характеристики парктроника

Для примера приведем технические характеристики парктроника, встроенного в зеркало:

  • диапазон срабатывания устройства от 0,3 м до 2.5 м;
  • водонепроницаемый;
  • рабочее напряжение в пределах от 9 до 16 V;
  • рабочая температура от -45 до +80 С;
  • сигнал тревоги, уровень > 80 dB;
  • погрешность показания датчиков составляет 10 см;
  • угол обнаружения – 80 градусов, как по вертикали, так и по горизонтали;
  • звуковой сигнал;
  • цифровой дисплей;

На этом примере мы показали, какие характеристики нужно учитывать при покупке парктроника. Конечно, у разных моделей и параметры разные. Выбор устройства с теми или иными характеристиками зависит, большей частью, от того, в каком месте автомобиля парктроник будет установлен. Отметим только, что помеха любым устройством может определяться на расстоянии от 0, 3 метра до 2,5 метра.

Принцип работы парктроника

Главной задачей парктроника является своевременное оповещение водителя о приближении препятствий при движении автомобиля вперед или назад. Эта функция помогает парковаться в стесненных городских условиях, а также придает уверенности новичкам и женщинам, которые еще не чувствуют габариты своего авто.

Принцип действия парктроника достаточно прост. В заднем бампере (а иногда и в переднем) размещаются чувствительные датчики. Они посылают сигнал определенной частоты, который отражается от препятствий и улавливается этим же прибором. Далее этот отраженный сигнал передается в электронный блок управления, где и происходит его дальнейшая обработка. После этого, из блока управления информация отправляется на дисплей, где отображается в виде разноцветной шкалы и сопровождается звуковым сигналом. Зона действия обнаружения препятствий в разных моделях парктроников колеблется в пределах 0-2,5 м.

Стандартный набор парковочного радара выглядит следующим образом:

Иногда производители парктроников заботливо прилагают в комплект изделия фрезу под электродрель или шуруповерт. Она понадобится для аккуратного сверления отверстий в бампере при установке датчиков.

Как он работает

Многие из вас знают, что парктроник — это такое устройство, которое можно купить и установить в передний или задний бампер, либо же в передние и задние части авто одновременно. Когда вы приближаетесь к какому-то объекту во время парковки, он пищит, сигнализируя о том, что если вы сейчас не затормозите, то будет беда.

Популярные статьи  Бинар, Теплостар и Планар: подогреватель двигателя и салона

Установка и подключение парктроника: что нужно знать

Но это общие слова. На деле парктроник — это акустическая парковочная система. То есть устройство, предназначенное для облегчения процесса парковки машины. Функция — предупредить водителя о препятствиях и расстоянии до объекта. Штатный парктроник установлен с завода, а встраиваемый монтируется отдельно, то есть уже самим автовладельцем.

Схема устройства основана на электромагните. Данная электромагнитная акустическая система создает электромагнитное поле перед бампером. Потому все объекты, которые попадают в радиус действия поля, меняют параметры сопротивления, что активизирует работу сигнальных устройств.

Это не просто датчик с камерой заднего вида. Это целый блок, система, включающая в себя набор оборудования:

  • блок управления;
  • набор датчиков;
  • устройства для звукового вида оповещения;
  • монитор.

Установка и подключение парктроника: что нужно знать

Главный компонент — это ЭБУ, то есть электронный блок управления. Он для автомобиля крайне необходим, поскольку просто с монитором и камерами в бампере вы не получите полноценный парктроник. Блок контролирует работу датчиков, которые выявляют препятствия. Это достигается за счет эффекта, когда отражаются ультразвуковые волны. Так система понимает, что впереди препятствие и определяет расстояние до него. То есть устройство поумнее многих водителей, если честно. А то, бывает, смотрят в зеркало заднего вида, но упорно ничего не видят. Это я про того умника, который решил припарковаться в мой передний бампер.

Датчик испускает волны, которые отражают от объектов, расположенных рядом, и возвращаются обратно в виде сигнала. Система высчитывает, за какое время волна вышла, дошла до объекта и вернулась. Так она узнает, какое до него расстояние.

Сколько стоит датчиков на парктронике? Многие думают, что один. Но нет. Самый простой вариант оснащен парой датчиков, а современные продвинутые модели имеют сразу 8 датчиков.

Виды

Покупка и установка парктроников в Москве, СПб и даже мелких городах не проблема. Другой вопрос в том, какой лучше. Цена не всегда является объективным показателем. Хотя скажу сразу, покупать дешевые китайские устройства не стоит.

Установка и подключение парктроника: что нужно знать

Есть фирмы Паркмастер, Aviline, Sho Me и многие другие, которые отлично себя показатели и заслуживают доверия. Приобрести их можно через Интернет магазин, Алиэкспресс или просто в обычном магазине автомобильной электроники. Обязательно спрашивайте сертификаты и все документы, дабы не купить подделку, которая не работает толком.

Но хорошо подумайте, какой именно парктроник выбрать. Их различают в зависимости от количества датчиков.

  1. Два датчика. Бюджетные, простые и доступные устройства. Но у них есть мертвые зоны, потому такие парктроники не всегда могут обнаружить некоторые объекты. К примеру, вертикальные столбы.
  2. Четыре датчика. Если брать соотношение цены и эффективности, то это оптимальный вариант практически для любой машины, от дешевой до дорогой. Слепых зон нет, датчики прекрасно контролируют все происходящее сзади.
  3. Шесть датчиков. Это для тех, кому нужен контроль спереди и сзади. 4 устройства стоят позади, а два — впереди.
  4. Восемь датчиков. Принцип тот же, только с каждой стороны одинаковое количество — по четыре устройства.
  5. Любой вариант, работающий совместно с камерой заднего вида.

Нужен ли вам передний парктроник, вопрос сугубо индивидуальный. Тратить на него огромные деньги лично я не вижу смысла. Но если вы считаете, что он вам пригодится, тогда смело покупайте.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Установка датчиков парковки своими руками

Парктроник — это устройство, призванное облегчить процесс парковки начинающего автомобилиста. Установить датчики парковки можно в многочисленных автосалонах или самому своими руками. Мы рассмотрим именно последний вариант, когда в автосервис ехать нет желания или возможности.

Для начала необходимо обусловиться с выбором устройства. На данный момент в магазинах представлено неограниченное количество разных моделей и модификаций. По сути различий посреди этого огромного количества не достаточно. Главные отличия заключаются во наружном виде монитора, а свойства самих датчиков ничем не отличаются. На бамперах автомобиля можно установить различное количество датчиков. Обычно автовладельцы устанавливают по 4 на каждом бампере, а некие автовладельцы ставят лишь на задний. В особенности животрепещущи датчики парковки на затонированных машинах, когда в критериях ограниченной видимости приходится сдавать вспять в мглу.

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Возможные неполадки

Большинство парктроников включаются во время активизации задней передачи. После этого картинка сразу появляется на экране монитора. Таким образом, устройству не нужна кнопка для включения.

Иногда после установки прибора видео не выводится на табло. В редких случаях могут наблюдаться непонятные сигналы. Существует несколько видов неполадок, которые нужно устранить сразу при обнаружении неисправностей.

Популярные статьи  Почему двигатель долго прогревается

К ним относят:

 Сигнал опасности не выключается. Это говорит о том, что в системе произошло замыкание, либо датчик «заблокирован» неизвестным веществом. Бывает, что к ним прилипает грязь или снег. Иногда при попадании воды датчик начинает «шалить», что заставляет водителя лишний раз нервничать. Именно поэтому первым делом стоит проверить наличие посторонних предметов. Убедившись в их отсутствии, владелец должен заняться проводкой.

 Устройство не говорит о приближающемся препятствии, хотя оно действительно есть. Возможно, датчик вообще сломался, либо вышла из строя вся система. Для начала водителю нужно проверить датчик рукой, а затем решить, менять только его или систему полностью.

 На незначительные препятствия прибор выдает «бурную» реакцию. Бывает, что водитель паркуется в траве, а устройство изо всех сил сигнализирует о столкновении. Такое происходит, если у гаджета в настройках выставлена сверхчувствительность.

Если прибор изначально работал нормально, а затем начал «капризничать», то дело, скорее всего, в проводке. Время от времени у нее отходят контакты, либо стирается защитная оболочка. При подобных поломках можно все исправить самостоятельно. Менять прибор на новый придется, если из строя выйдет блок управления.

Установка парктроника (самое полное руководство) — DRIVE2

Парковочный радар, или парктроник, как его принято называть, плотно вошел в обиход автовладельцев благодаря своей практичности, надежности и не дорогой цене.

Во многих автосалонах оснастить машину парктрониками предлагают сразу при покупке, но что делать если покупаемый автомобиль не оснащен данной системой? Ведь все еще бытует мнение что установка парктроника – занятие далеко не простое и требующее множества знаний, умений и навыков в электронике и слесарном мастерстве, ведь даже если окинуть невооруженным взглядом типичный установочный набор парктроника

Установка и подключение парктроника: что нужно знать

То можно увидеть метры проводов, клеммы, предохранители, датчики, сверло… Но, как ни странно процесс установки парковочного радара прост до безобразия, и сегодня я Вам расскажу как это сделать на примере Mitsubishi Lancer X =)

Для начала снимаем любую заднюю фару, лучше ту, которая со стороны лампы освещения багажника

Установка и подключение парктроника: что нужно знать

Затем ослабляем (откручиваем) болты крепления бампера, для того что бы у нас появилась возможность отогнуть его

Установка и подключение парктроника: что нужно знать

Ответственный момент: аккуратно размечаем положение датчиков на бампере

Установка и подключение парктроника: что нужно знать

И проделываем отверстия сверлом, которое обычно идет в комплекте парктроника и соответствует точным размерам датчиков

Установка и подключение парктроника: что нужно знатьУстановка и подключение парктроника: что нужно знать

Теперь специальным инструментом №1 (любая жесткая проволока) в последовательности, которая указана в инструкции (обычно это цветные пронумерованные метки) продеваем провода от датчиков в проделанные ранее отверстия

Установка и подключение парктроника: что нужно знатьУстановка и подключение парктроника: что нужно знать

И выводим их в один «конский» хвост со стороны снятой фары

Установка и подключение парктроника: что нужно знать

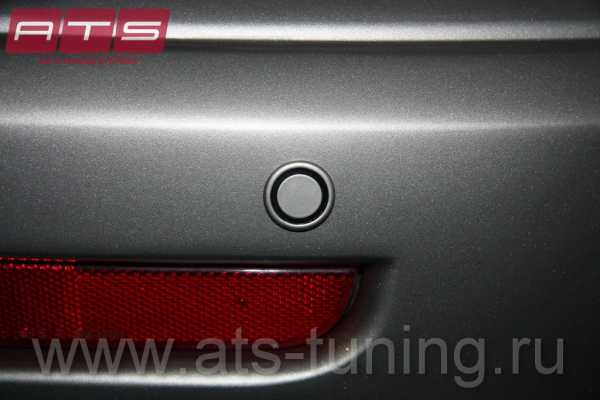

Поскольку у нас есть своя покрасочная камера, и мастерская по подбору цвета, мы дополнительно покрасили датчики парковочного радара в цвет кузова автомобиля, но если у Вас под рукой нет камеры или «правильного» цвета – не расстраивайтесь, это ни как не отразится на работоспособности устройства

Установка и подключение парктроника: что нужно знать

После того как наши датчики высохли, приступаем к их установке на место, для этого соединяем датчики с проводами так, что бы маркеры на датчике совпадали с маркерами на проводе проводки

Установка и подключение парктроника: что нужно знать

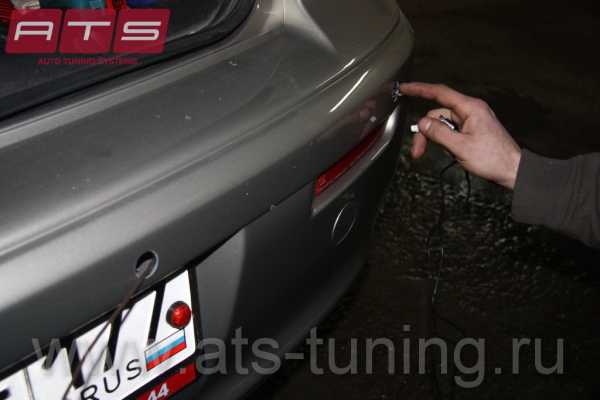

Протягиваем проводку и крепим датчики на место

Установка и подключение парктроника: что нужно знать

Что бы не делать лишних дырок в корпусе машины, все провода от датчиков мы продеваем в штатное техническое отверстие для проводки фары

Установка и подключение парктроника: что нужно знать

И для удобства скручиваем их в один жгут при помощи изоленты

Установка и подключение парктроника: что нужно знать

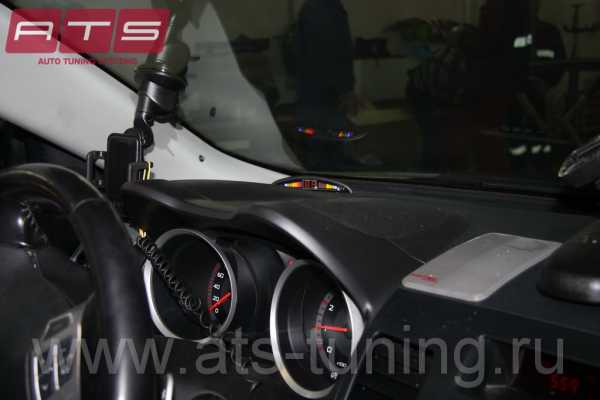

Теперь установим сам дисплей:Для этого в нужное место (обычно на зеркале или передней части торпедо)

Установка и подключение парктроника: что нужно знать

Наклеиваем дисплей на двухсторонний скотч, который уже нанесен на него с завода

Установка и подключение парктроника: что нужно знать

А проводку аккуратно протягиваем под обшивкой стойки, через потолок к багажнику

Установка и подключение парктроника: что нужно знать

Там и будет размещаться блок управления

Установка и подключение парктроника: что нужно знать

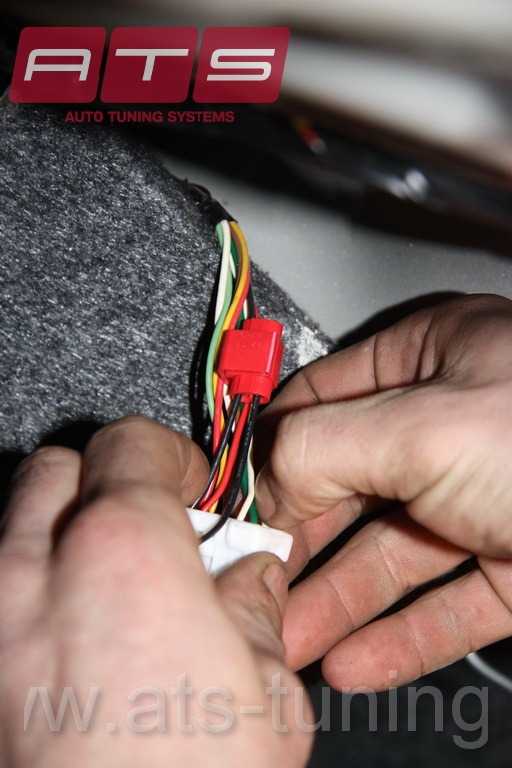

Теперь подключаемся к проводу который идет к лампе заднего хода в общей проводке на фару, для того что бы определить какой именно это провод необходимо прозвонить все провода последовательно тестером при включенном заднем ходе, или воспользоваться инструкцией к автомобилю при ее наличии…

Установка и подключение парктроника: что нужно знать

Осталось только прикрутить бампер, установить фару и обшивку багажника и все готово

Установка и подключение парктроника: что нужно знать

Как установить

Процесс установки переднего парктроника не требует особых навыков или усилий. Достаточно найти время и соблюдать последовательность действий.

Установка и подключение парктроника: что нужно знать

Перед началом монтажных работ нужно провести демонтаж бампера. Дальше его очищают от грязи и начинают подготавливать к фиксации датчиков. Новые модели автомобилей поставляются с бампером, на который уже нанесена разметка. Она представляет собой 4 отдельные точки, куда будут фиксироваться датчики беспроводного парктроника. Более старые модели автомобилей не имеют такой разметки. В таком случае ее придется нанести самостоятельно.

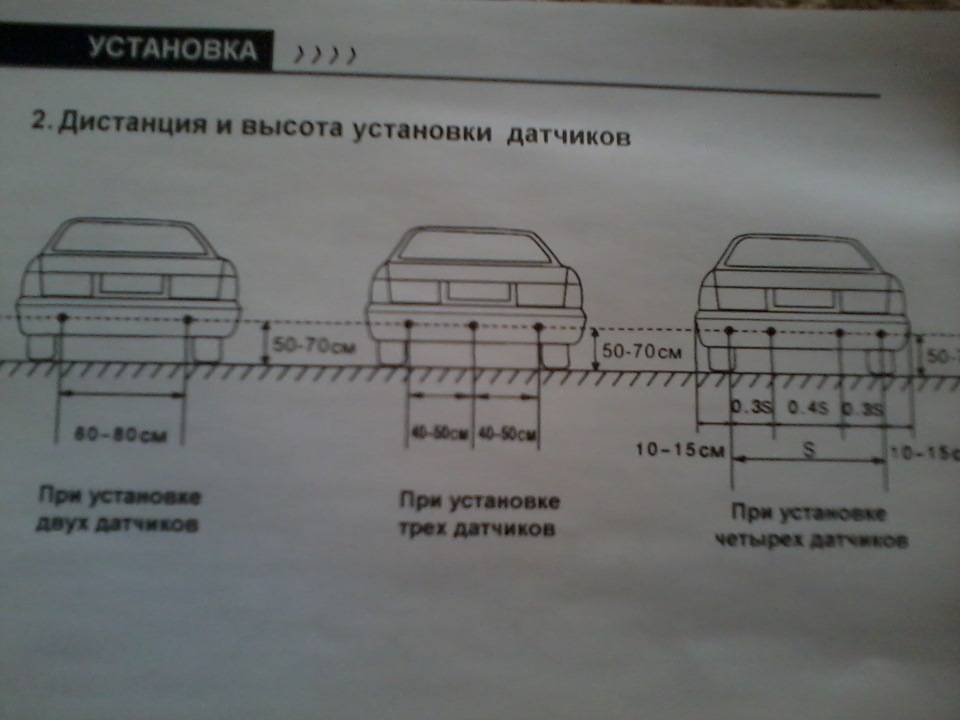

Схема установки подразумевает соблюдение расстояния 50 см от уровня земли. Фиксировать датчики ниже бессмысленно, т.к. это снижает их эффективность. Точка монтажа выбирается таким образом, чтобы она находилась посередине бампера. Между датчиками и краями бампера должно присутствовать идентичное расстояние, особенно если система предусматривает 4 датчика.

Установка и подключение парктроника: что нужно знать

Осуществляя установку парктроника в бампер, нужно поставить его таким образом, чтобы его не закрывали номерной знак или молдинги. После нанесения разметки остается сделать несколько отверстий в бамперной конструкции и поставить туда датчики.

В комплекте со многими моделями беспроводного парктроника поставляется фреза, диаметр которой соответствует диаметру датчика. С помощью электрической дрели нужно аккуратно проделать отверстия в выбранных местах, а затем установить туда датчики

Важно устанавливать парктроник своими руками точно по разметке. Любые перекосы и отклонения могут сделать работу напрасной

Какому производителю парктроников отдать предпочтение?

Для корректного и правильного функционирования всей системы помощи при парковке, очень важно выбрать качественное устройство. Например, корейские и тайваньские компании-производители парктроников находятся на одном уровне

Хорошо себя зарекомендовали системы обеспечения безопасности парковки, производимые в Германии и Италии.

Для использования в наших климатических зонах идеально адаптированы системы компании ParkMaster, которые отличаются высокими рабочими характеристиками и продолжительным процессом эксплуатации. Нарушить его может разве что серьезное повреждение устройства.

Как подключить устройство

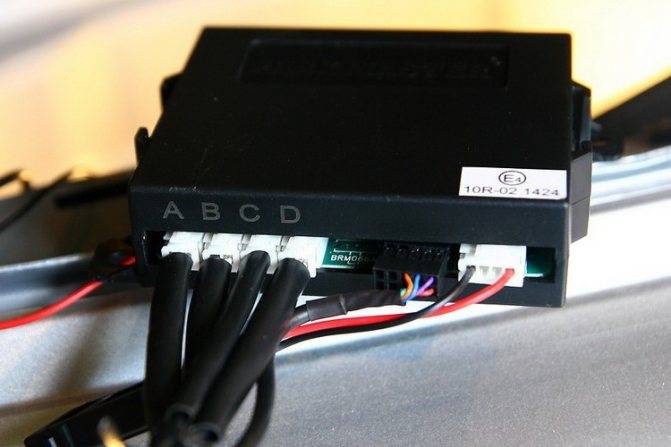

Чтобы подключить парктроник на 4 сенсора, требуется вывести кабели от ультразвуковых элементов к контроллеру управления, а затем подсоединить информационный дисплей. Блок управления требует подачи питания только в момент активации заднего хода. Установка оборудования на 8 датчиков отличается прокладкой дополнительной косы проводки от сенсоров, находящихся в переднем бампере. Контроллер крепится к стенке багажного отделения при помощи винтов или пластиковых хомутов, допускается монтаж устройства под декоративными обшивками.

Например, принципиальная схема подключения контроллера ассистента СПАРК-4F предусматривает ввод кабелей от сенсоров, положительный сигнал питания подается от лампы задней передачи. Подобная методика обеспечивает работу оборудования только на заднем ходу автомобиля. Минусовой провод крепится к специальным болтам, приваренным к кузову. В блоке управления предусмотрена колодка для коммутации ламп указателей направления поворота, сигналы используются для входа в режим программирования и переключения разделов меню.

Схема парктроника подразумевает активацию тихого режима, позволяющего определять расстояние до стоящих сзади или спереди автомобилей. Контроллер дополнительно подсоединяется к концевому переключателю, расположенному в педали тормоза. Допускается подача питания от ламп торможения, расположенных в задних фонарях. При нажатии на педаль и при нейтральном положении селектора коробки передач на дисплее отображается расстояние до препятствий. В конструкции дисплея предусматривается кнопка для принудительного отключения индикации.

Часть ассистентов поддерживает функцию предупреждения водителя о машинах, находящихся в «мертвых» зонах. Сенсоры включаются при подаче предупредительного сигнала указателем поворота, при обнаружении автомобиля или мотоцикла включается предупредительный светодиод на облицовке стойки, сигнал дублируется на дисплее. Допускается постоянное или временное отключение функции, путем подачи сигнала на отдельный контакт (выполняется тумблером или нажатием на педаль тормоза).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
