Дымит двигатель: как понять, кольца или колпачки

Содержание

Почему появляется дым из выхлопной трубы?

Чтобы понять причины появления такой проблемы, нужно немного окунуться в принцип работы двигателя внутреннего сгорания, вспомнить какие процессы в нём происходят. Для воспламенения горючей смеси её необходимо сжать. Этим в цилиндрах занимается поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Второй путь, по которому моторное масло может попасть в камеру сгорания, является зазор между клапаном и направляющей втулкой.

Для недопущения попадания масла в зону сгорания топлива, стержень клапана и направляющую втулку уплотняют с помощью маслосъемных колпачков. Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр и через изношенные кольца, и сквозь твёрдые маслосъемные колпачки.

Как отличить кольца от колпачков?

ИМХО, однозначного способа диагностики нет. Была уменя Опель-Вектра Б, DOHC. После посещения одного официального дилера (хотя работают сброд, не имеющий малейшего технического образования) и “лучшего спеца по движкам Опелей” владелец обратился комне. Что выяснилось: Официалы поменяли колпачки – сизо-черный дым не перестал идти, посоветовали покататься денек, мол перес. ся. Ан-нет, стало еще хуже. Тогда эти же официалы отправляют клиента частнику(!) – “лучшему спецу в городе по движкам Опелей”. “Спец” выбивает на холодную(!) 6 направляющих втулок из 16, заменяет их и колпачки. При этом умудряется разбить привалочную плоскость головки под уплотнительные кольца прокладки(когда выбивал втулки, видимо, не убрал стружки с верстака). После сборки оказывается, что дымок-то не исчез. Тот же совет про “покататься”. Клиент платит только половину суммы (мало ли что) и не ошибается. После трех дней “катания” клииент обращается с претензией к “спецу”-частнику. Тот ничего лучшего не может придумать, как забить герметик под нижнюю опорную шайбу клапанной пружины. Повторное катание показывает всю несостоятельность этого метода “ремонта”. Забив на всех, по совету знакомых, клиент едет за 100 км. комне. Не доезжая 100м до указателя населенного пункта движок застучал окончательно. До меня тащили уже на галстуке. Что было сделано: 1. Замена провернутых вкладышей; 2. Замена комплекта направляющих втулок с использованием криогенной технологии (попросту – жидким азотом), комплекта клапанов и колпачков; 3. Промывка всех элементов воздушного тракта от масла и др. отложений. 4. Устранение выбоин (глубина до 0.15мм) привалочной плоскости притиркой на контрольной плите. Допуск на обработку по высоте головке оставалось не более 0.2мм. 5. Проверка параметров ЭСУД Uniscan-ом. В итоге- чистый выхлоп, устойчивая и уверенная работа двигателя и полные штаны счастья :). Все просто, но. Деффектовка и ремонт проведены по всем правилам – с использованием измерительных приборов, соответствующих инструментов, с соблюдением всех требований. Именно несоблюдение этих требований (а именно – способов деффектовки направляющтх втулок и клапанов) и не позволили предыдущим коллегам достичь нужных результатов.

Убедительно особенно в части азота

Читать еще: Сколько кругов кровообращения у человека

и всетаки тема пытается разрулить колпачки = кольца

в части инструментального метода если можно зазоры по этой машине конкретно в кольцах и клапанных втулках естественно снятых деталей и по вашему по ra700 где косяк что дым давала опелина много С Уважением к RA700

Диагностика дымления двигателя в гаражных условиях

Итак, чтобы понять, почему мотор дымит, а также когда кольца или колпачки являются проблемой, можно использовать методы первичной диагностики. Кстати, определить, что становится причиной дымления двигателя, вполне можно самостоятельно.

Для этого не нужно иметь специальное оборудование, достаточно будет только компрессометра. Чтобы понять причины появления такой проблемы, нужно немного изучить принцип работы двигателя внутреннего сгорания и процессы внутри ДВС.

Для воспламенения горючей смеси её необходимо сжать. Сжатие в цилиндрах обеспечивает поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону (на трущиеся поверхности) подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Второй путь, по которому моторное масло может попасть в камеру сгорания, является зазор между клапаном и направляющей втулкой. Для того чтобы избежать попадания масла в камеру сгорания топлива, стержень клапана и направляющую втулку уплотняют с помощью маслосъемных колпачков (сальников клапанов).

Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр как через изношенные кольца, так и через маслосъемные колпачки.

Методы диагностики колец и колпачков

Наблюдение за состоянием мотора. Диагностика нужна тогда, когда было замечено резкое уменьшения уровня масла без видимых протечек. Клубы дыма из двигателя при резком надавливании на педаль газа при разгоне – признак износа маслосъемных колпачков.

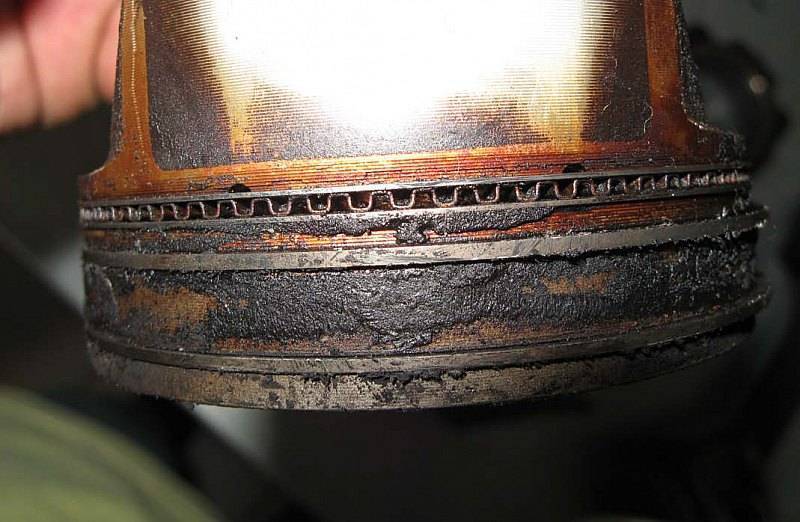

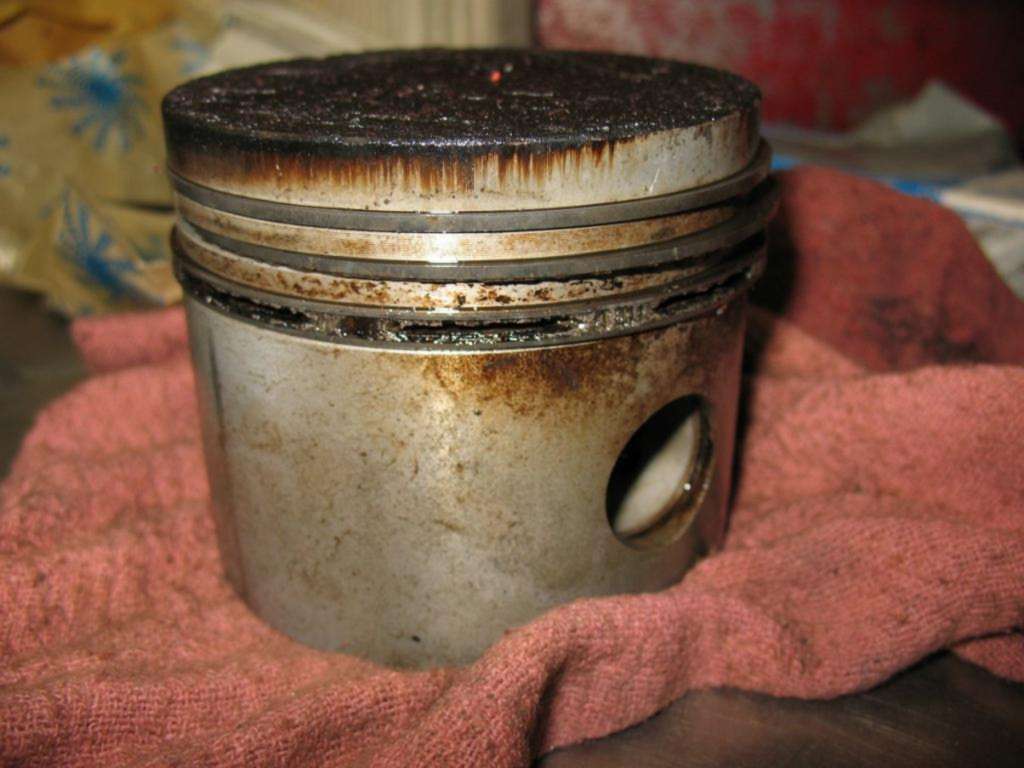

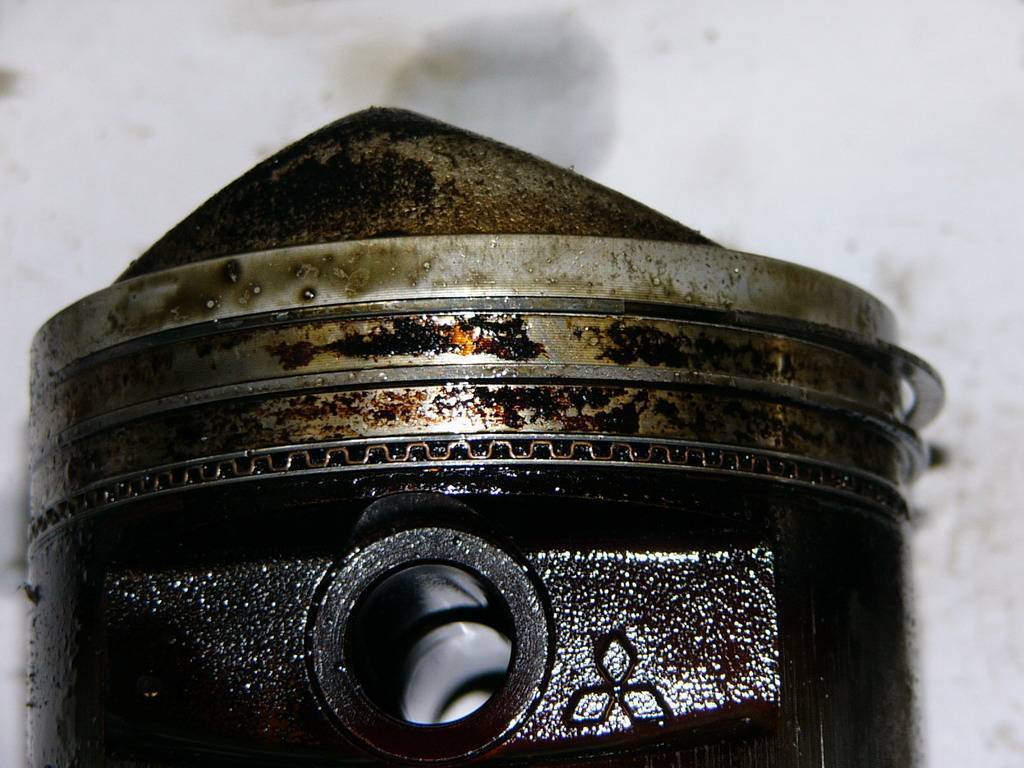

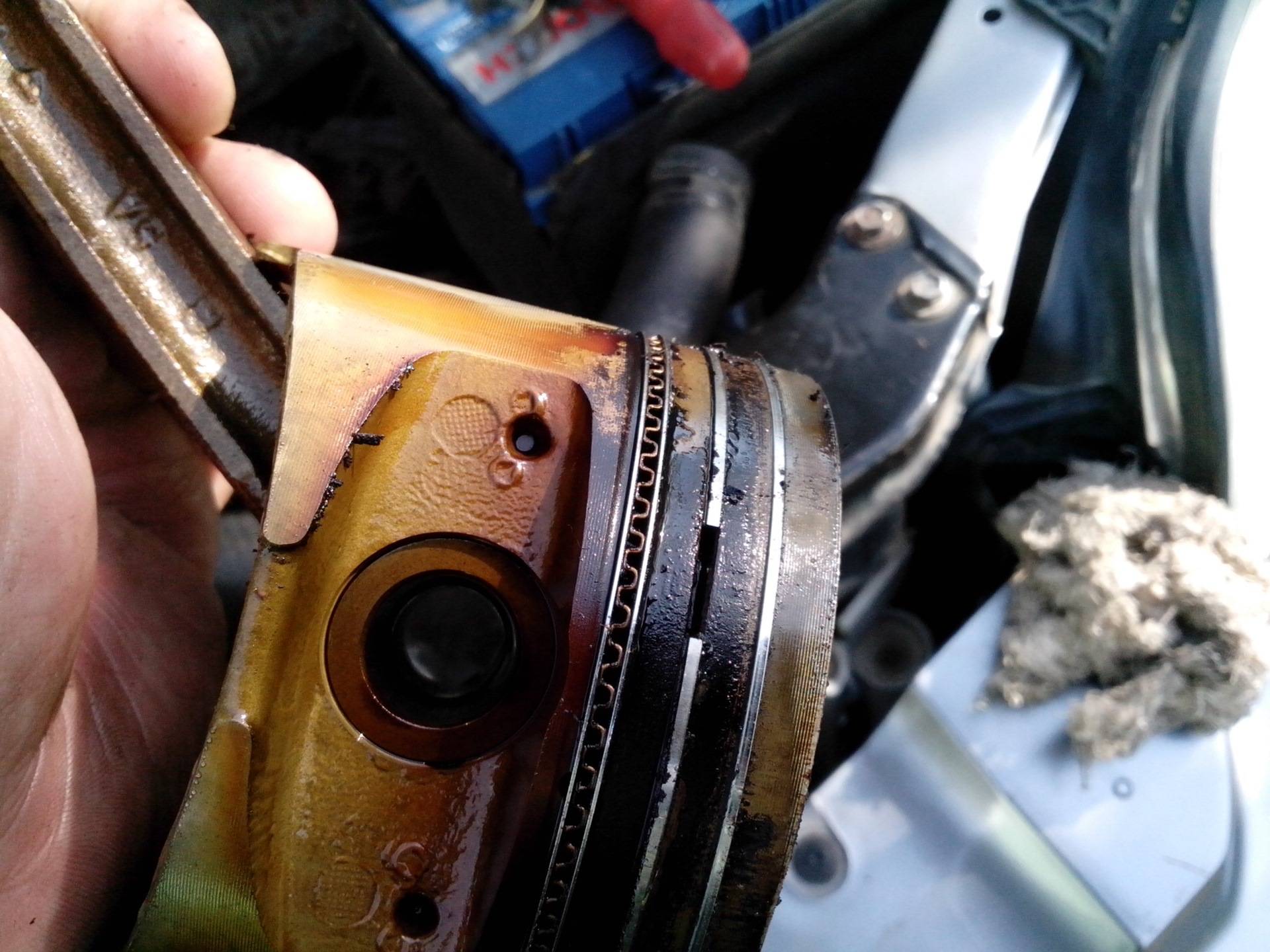

Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае сизый дым проявляется при работе мотора под нагрузкой, при движении на подъём, при обгонах и резком наборе скорости. В зеркало заднего вида можно увидеть, как за автомобилем тянется дымный след.
Потеря мощности двигателем, трудный пуск и повышенный расход топлива-показатель износа поршневых колец. О проблемах с кольцами может указать и состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец.

Еще можно также воспользоваться компрессометром. Проверку компрессии двигателя нужно проводить только на прогретом до рабочей температуры силовом агрегате. Для диагностики потребуется:

Вывернуть свечи из головки блока цилиндров, затем поставить машину на ручной тормоз, а рычаг переключения передач перевести в нейтральное положение.
С усилием вставить головку компрессометра в отверстие для установки свечи зажигания.
На несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре. При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение показателя компрессии после заливки масла подтвердит предположение об износе поршневых колец.

https://youtube.com/watch?v=k65sE-UVsXk

Напутственные рекомендации

При неудовлетворительных результатах диагностики опытные владельцы обычно действуют методом исключения. Сначала предпринимается попытка раскоксовать маслосъемные кольца. Если вы впервые столкнулись с таким понятием, рекомендуем почитать, что такое раскоксовка и зачем она нужна двигателю, а также о технологии декаборнизации поршневых колец с использованием димексида , как одного из недорогих и эффективных средств.

Если попытка удаления кокса не принесла результатов, то планируются работы с ГБЦ. Если и замена маслосъемных колпачков обернулась безуспешно, то производится «капиталка».

Добрый день .Сегодня решил проверить уровень масла, заглянув на щюп увидел уровень на min .На 154тыс. была замена масла сейчас 159тыс пробег за этот периуд было добавлено в общем 1лт масла.Решил сегодня заехать на СТО час-пик проверить компрессию .По всем цилиндрам было почти 15 .Хотел посоветоваться с мотористом на счёт того почему такая высокая компрессия и почему берет масло .Я так понимаю или кольца или колпачки ?Ну если большая компрессия я так понимаю что это не кольца а колпачки ?

Сняв свечи они сказали сразу под замену я говорю я и 5 тыс на них не проехал до этого тоже при замене были такие же . Подошёл другой человек и говорит типа компрессия у тебя большая из за того что попадает масло в цилиндр и скорей всего через колпачки вот у тебя и свечи в таком состоянии .

Достаточно часто приходится замечать, что из выхлопной трубы автомобиля появляется увеличенное дымление. Иногда ситуации доходят до того, что автомобиль буквально окутан клубами густого дыма. Вполне очевидно, что каждому автолюбителю появление чрезмерной задымленности указывает на появление определенных проблем с ДВС.

Сразу отметим, что не всегда, но часто повышенное дымление указывает на серьезные проблемы с двигателем. При этом для опытных водителей не составит труда определить причину по цвету и составу выхлопа. Однако для новичков не всегда бывает просто понять, почему дымит двигатель, а также установить причину и выявить, кольца или колпачки. Давайте разбираться.

Читайте в этой статье

Процедура ремонта

Прежде всего, необходимо добраться до маслосъемных колпачков. Выкручиваем гайки крышки с головки блока, не забываем положить в отдельное место шайбы, чтобы не потерять их.
Крутим коленвал и внимательно следим, когда метки на крышке совпадут с метками на звездочке распредвала. Это положение обеспечит сохранность клапанов после снятия сухарей.
Откручиваем подшипники распредвала. От массы проблем может избавить фиксация звездочки и цепи, потому что они обожают падать в картер двигателя и портить этим весь остаток дня.
Поршень в первом цилиндре достиг верхней мертвой точки. Самое время для демонтажа свечи и снятия пружины. После этого отведите в сторону рычаг.
Регулировочный болт нужно ослабить, затем установить съемник для пружины.
Прут или трубку из мягкого металла вставляем в отверстие свечи, это предохранит клапаны от падения.
Достаем «рассухарку» и нажимаем на пружину, пока не покажутся сухари. Иногда они прикипают, и нужно освободить их, легонько постучав.
Снимаем пружины, тарелки клапана и шайбы.
Фиксируем зажимом клапан и вынимаем отживший свое сальник. Можно помогать процессу легкими постукиваниями молоточка.
Новый маслосъемный колпачок перед процедурой смазываем моторным маслом. Надеваем на все новые сальники защитные колпачки, которые должны идти в комплекте. Это защитит поверхность клапана от царапин в процессе напрессовки. Напрессовка совершается тем же рассухаривателем, только другой стороной.
Таким же образом повторите действия на остальных клапанах

Важно не забыть прокручивать коленчатый вал перед работой со вторым и третьим цилиндрами.

После установки новеньких, эластичных и герметичных маслосъемных колпачков собирайте все в обратной последовательности. Если все получилось правильно – можете быть довольны собой! Ремонт осуществлен.

—> Мастера ВАЗа / Двигатель / Обслуживание двигателя

Сальниковые колпачки впускного и выпускного клапанов

Признаки износа маслосъемных колпачков

В конструкции любого двигателя, и отечественного автомобиля, и иномарки, присутствуют маслосъемные колпачки (клапанные сальники).

Они задействованы всегда, когда машина работает, поэтому и изнашиваются очень быстро.

Замена направляющих втулок клапанов на автомобилях ваз 2106 и 2109

Повышение срока их службы – головная боль инженеров, работающих на автомобильных заводах, а вот своевременная диагностика признаков износа маслосъемных колпачков, а также их замена – уже задача автомобилистов.

Справиться с ней успешно можно лишь в одном случае, когда эти самые признаки вам известны, а если нет, тогда в помощь вам эта статья.

Как работают маслосъемные колпачки и когда они считаются износившимися?

Как известно, клапан в двигателе расположен в двух различных полостях. Одна из них подразумевает нахождение в ней моторного масла, другая, наоборот, должна быть от него изолирована. При этом клапан при своей работе находится в постоянном движении.

Для того, чтобы сохранить герметичность отверстия, через которое он перемещается из одной среды в другую, как раз и нужны маслосъемные колпачки.

Изготавливаются они из специальной эластичной резины, однако резина эта со временем имеет свойство стареть, твердеть, рассыхаться и разрушаться, как следствие, колпачки перестают справляться с поставленной перед ними задачей и начинают нуждаться в замене. Автовладелец данный момент может определить по особым признакам.

Основные признаки износа маслосъемных колпачков

Увеличенный расход масла – если моторное масло расходуется в вашем автомобиле больше, чем положено, значит, где-то оно используется зря, как вариант, — попадает в камеру сгорания из-за износившихся клапанных сальников.
Масляный нагар на свечах зажигания – следствие того, что в цилиндры попадает масло.
Синие выхлопы в момент прогрева авто, мотор нагревается – дым пропадает. Такое явление – явный признак рассохшегося колпачка, который, нагреваясь до определенной температуры, становится шире и начинает снова успешно справляться с возложенными на него функциями.

Однако будьте предельно внимательны, данные признаки могут свидетельствовать не только об износившихся маслосъемных колпачках, но и о других проблемах с двигателем! Поэтому в момент диагностики не забывайте обратить внимание еще на:

пробег – как правило, сальники нуждаются в замене каждые 70-80 тыс. км. пробега;
компрессию – если она снижена, но вы не нашли ни течи, ни проблем с клапанами и/или кольцами на поршнях, значит, проблема точно в колпачках. Их следует заменить.

Последствия езды с износившимися маслосъемными колпачками

Если момент выхода из строя клапанных сальников вами был упущен, то, скорее всего, он приведет к следующим последствиям:

повышенному расходу масла, который, во-первых, не лучшим образом отразится на вашем бюджете, а во-вторых, будет провоцировать периодическое масляное голодание, приводящее к повышенному износу деталей и необходимости преждевременного капитального ремонта двигателя;
замасленности и в конечном счете отказу свечей зажигания;
прогоранию клапанов – нагар будет образовываться везде, где есть масло, в том числе и на стенках цилиндров, что со временем станет мешать закрытию клапанов и приведет к их прогоранию.

Чтобы всего этого не произошло, проводите своевременную замену, как только заметите первые признаки износа маслосъемных колпачков.

Почему дымит дизельный двигатель: причины и способы устранения черного дыма из выхлопной трубы

Замена клапанных сальников: советы

Саму процедуру замены маслосъемных колпачков сейчас рассматривать не будем, это тема отдельной статьи, а вот основные рекомендации, которые уберегут вас от ошибок, напоследок все же назовем. Их всего 3:

для рассухаривания клапанов всегда используйте специальный инструмент – рассухариватель, так у вас будет меньше шансов что-то сломать или потерять;
меняя колпачки, прикрывайте все имеющиеся на двигателе отверстия тряпкой или поролоном, они уберегут открытые полости от попадания грязи, а вас – от утери сухарей;
перед установкой новый колпачок обязательно смазывайте маслом.

И помните, если вы не имеете достаточного опыта и знаний в вопросе замены клапанных сальников, заметив признаки их износа, не экспериментируйте, а отдайте свой автомобиль в руки профессионалов, они быстро заменят вышедшие из строя детали на новые и возьмут в данном случае немного. В зависимости от автомобиля и СТО расходы составят от 7 до 20 тысяч рублей.

Почему дымит двигатель?

По цвету выхлопа можно примерно определить неисправность двигателя. Разумеется, точный диагноз могут поставить лишь мастера СТО. Но направление поиска поломки вы определите самостоятельно. Материал подготовлен специалистами сайта Skrutit-speedometr.ru, у нас вы можете профессионально смотать спидометр на своем авто без следов вмешательства и с гарантией. Система отвода газов рассчитана на определенные параметры топливной смеси и технологию ее сгорания. Если с этим все в порядке, очистка выхлопа происходит в штатном режиме, и он практически не воняет, при плюсовой температуре дым почти не заметен. Когда любая их экологических систем в современных моторах дает сбой, в атмосферу попадает целый букет вредных веществ. Процесс сопровождается изменением цвета и запаха выхлопных газов.К таким системам и элементам можно отнести: ❶ Систему рециркуляции выхлопных газов (EGR). Ее работа на цвет выхлопа не влияет.

❷ Катализаторы. Чаще всего являются не причиной изменения цвета выхлопа, а «жертвой». Поломка каталитического нейтрализатора приводит к появлению резкого запаха из выхлопной трубы. Вы можете наблюдать следующие явления: ☛ Прозрачный дым, похожий на пар

(как из чайника на кухне). Собственно, это и есть водяные пары. Частично образуются при сгорании топлива (школьная химия), частично представляют собой преобразованный в пар оксид углерода (заслуга катализатора). Дым заметен при холодной погоде и непрогретом двигателе. Сопровождается водяным конденсатом (капли из глушителя). Такой выхлоп не является причиной для беспокойства. ☛ Движок задымил черным цветом . Если это дизель – ищите проблему в сажевом фильтре. Бензиновый мотор имеет свои нюансы. Точнее, причина одна – богатая смесь или наличие топлива в выхлопных газах. Почему так происходит? Возможно, не держат клапана форсунок

В цилиндры попадает лишнее топливо, которое догорает в выхлопной системе.Важно! Подобная неисправность быстро выведет из строя катализаторы

Черный дым может быть и если воздушный фильтр засорился. Недостаток кислорода обогащает смесь, и топливо снова догорает в глушителе. И, наконец – некорректная работа датчиков (например, лямбда-зондов). Получая ошибочные данные, ЭБУ формирует неправильный состав топливной смеси. Косвенные признаки всех этих неисправностей – нагар на свечах. ☛ Сизый дым с резким запахом сгоревшего масла (как на старых мотоциклах, в которых двухтактный мотор работал на смеси бензина и масла). Причина – попадание смазочных материалов в камеру сгорания через маслосъемные кольца или колпачки. Косвенные признаки – высокий расход масла «на угар». ☛ Если двигатель дымит при запуске

, а по мере прогрева выхлоп нормализуется, затвердели маслосъемные колпачки на шейках клапанов. По мере нагрева материал размягчается, и проблема пропадает. ☛ Постоянный синий дым бывает, если залегли или разрушились маслосъемные кольца. В камеру сгорания попадает масло, продукты его горения выходят с сизым дымом. ☛ После замены колец (в том числе компрессионных) может идти сизый дым, пока элементы поршневой группы не притрутся. После обкатки симптомы пропадают. Это признак более серьезных неисправностей. Причина белого выхлопа – ОЖ в цилиндрах. Может быть пробита прокладка ГБЦ. В картер и цилиндры попадает охлаждающая жидкость (отсюда резкий запах антифриза). Также белый дым с резких запахом идет, если есть трещина в рубашке охлаждения блока цилиндров.Мало того, что ОЖ в камере сгорания это плохо, так еще и происходит утечка антифриза.В первую очередь, проверьте уровни технических жидкостей: масла и ОЖ.

Если неисправность застала вас на трассе, на небольших оборотах двигайтесь к месту ремонта, периодически проверяя уровни масла и ОЖ.

Диагностика неисправности масляных колец двигателя

Как было указано выше, если двигатель дымит черным цветом, значит вся проблема в том, что масляные кольца поршня изношены, и смазочные материалы попадают в камеру сгорания.

Игнорирование данной проблемы может привести к тому, что кольца не будут убирать смазку, в связи с чем, ее постоянно нужно будет доливать. Кроме этого, могут залегти кольца, и их нужно будет раскоксовывать. Как раскоксовывать кольца, которые залегли, можно узнать из других публикаций. Но делать это лучше на специализированном СТО.

Теперь перейдем к рассмотрению вопроса, как диагностировать данную проблему.

Второй, это диагностика при работающем силовом агрегате.

Для того чтобы определить проблему с кольцами, нужно, в обязательном порядке разогреть мотор до рабочей температуры, так как эта проблема появляется только при работе силового агрегата на горячую.

Затем давить на педаль газа, давая стандартные или повышенные обороты. Если с выхлопной трубы будет идти черный дым, значит проблема в кольцах, и их нужно менять.

Как заменить поршневые кольца в данном случае. Тут придется разобрать головку цилиндров, извлечь поршни, купить новый набор колец и заменить их. Если автомобиль иностранного производства, то лучше доверить такую работу специалистам, поскольку сделать это не снимая двигатель, будет проблематично.

Диагностика с помощью компрессии

Выявить вышеуказанные проблемы с силовым агрегатом можно при специальной диагностике с помощью компрессометра. Это прибор, который измеряет давление. Делать такую диагностику можно у себя в гараже.

Для этого понадобиться помощь знакомого и наличие самого прибора.

Чтобы ее правильно провести, нужно придерживаться следующего алгоритма. Для начала нужно поставить автомобиль в гараж, и прогреть его двигатель до рабочей температуры.

После этого отсоедините свечу первого цилиндра, и вставьте туда компрессометр. С помощью стартера, на несколько секунд заведите мотор (прокрутите коленвал), и запомните давление, которое показывает прибор. Далее нужно залить в камеру цилиндра не больше 20 грамм масла, и снова прокрутить коленвал. Если давление в первом случае низкое, а втором случае повыситься, значит, проблема в поршневых кольцах и их нужно однозначно менять.

Далее снимается вторая и последующие свечи, и проводятся аналогичные манипуляции.

Как видно ничего сложного в такой диагностике нет, но она помогает выявить одну из проблем появления дыма.

Причина появления дыма разного цвета из выхлопной трубы может свидетельствовать о нескольких проблемах в силовом агрегате. Если их диагностировать вовремя, то больших отклонений в работе мотора не появиться. Если запустить, тогда могут наступить серьезные поломки, и большие затраты на их исправление.

Маслосъемные кольца являются одними из самых важных элементов двигателя. Что же это за детали, куда их устанавливают и как их заменить — обязательно знать каждому автовладельцу, чтобы в любое время помочь своему железному другу.

Что в итоге

Как видно, проблема повышенного дымления двигателя может быть установлена путем проведения начальной диагностики. При этом нужно знать, как проверить маслосъемные кольца, не разбирая двигатель.

Выяснить же причину дымления, маслосъемные колпачки или кольца, можно с помощью вышеописанных способов своим руками в условиях гаража. Напоследок отметим, что за расходом масла и дымностью мотора всегда нужно следить, своевременно проверять уровень смазки.
