Как поменять ролик натяжителя ремня генератора

Содержание

Основные особенности натяжных роликов

По своей сути ролик натяжителя ремня ГРМ 2108 или любого другого автомобиля – это неотъемлемый компонент привода. С его помощью получается обеспечить нормальную работу механизма газораспределения. В качестве второстепенной задачи на это устройство переходят функции обводного ролика.

Любой привод, в котором имеется гибкий ремень, чувствителен к натяжению. Если увеличить силу, то элементы газораспределительного механизма будут быстрее изнашиваться. А это такие компоненты: водная помпа, подшипники генератора, коленчатого и распределительного валов. Даже зубья на шкивах быстрее стираются. Также сокращается ресурс ремня.

Но если натянуть слишком слабо, то ремень будет проскальзывать на шкивах. В результате этого сбиваются фазы газораспределения, двигатель будет работать намного хуже. Именно для поддержания работы мотора в нормальном режиме и присутствует в конструкции натяжной ролик с ручной или автоматической регулировкой.

Замена натяжного ролика ремня генератора

Можно ли исходить только из данных, указанных счетчиком пробега? Ответ: изредка стоит проверять состояние ремней и наличие трещинок или схожих проблем. Не лишним будет измерение натяжения и люфты. При обнаружении “неурядиц” рекомендовано сразу же обратиться за помощью в сервис. В противном случае вспомним историю водителя “Пежо”. Когда системы отказали, ему пришлось ехать очень аккуратно.

Проще говоря, наличие сколов или трещин говорит о главном — скоро придется менять. Большинство автовладельцев не понимают, стоит ли проводить замену роликов генератора, когда меняешь ремни. Это индивидуальное решение автолюбителя, которое зависит от объема работы. Операция не заберет много времени при хорошем стечении обстоятельств. Все же бывали случаи, когда мастер мог потратить на все несколько часов. Когда расположено неудобным образом, а приводной ремешок надо менять — сделайте замену целиком.

Осмотр и оценка вероятных неисправностей

Прежде чем поменять необходимую часть, в профилактических целях или произвести полноценный ремонт, стоит предварительно осмотреть, а также выяснить вероятную причину, вызвавшую сбой в работе:

произвести оценку условий, в которых работала вся цепочка зарядки генератора;
выяснить первоисточник неисправности: подшипник, ремень или другие узлы, неисправность которых повлияла на ремонт;
проверить вероятную степень износа всех рабочих деталей;

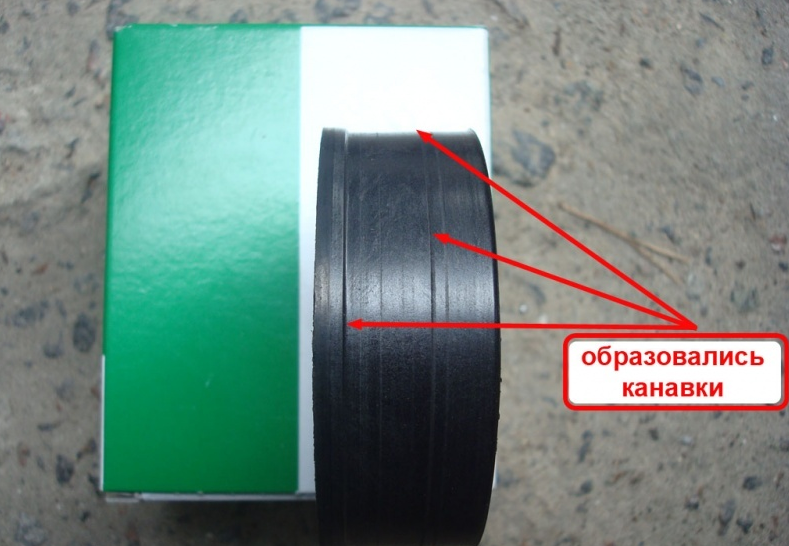

обратить внимание на следы от ремня на направляющем и натяжном роликах, если они есть, значит, смещение ремня спровоцировал разбитый подшипник;
выявить вероятные причины, приведшие к загрязнению рабочих поверхностей, которые, требуется поменять.

Так как даже замена ремня генератора или ролика натяжителя, не всегда принесет желаемый результат, причина отказа может заключаться в другом. Например, на снятом ремне есть следы тосола или масла, то необходимо найти источник, из которого попадают на ремень данные жидкости, соответственно провести требуемый ремонт.

Эффект натяжения

За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом.

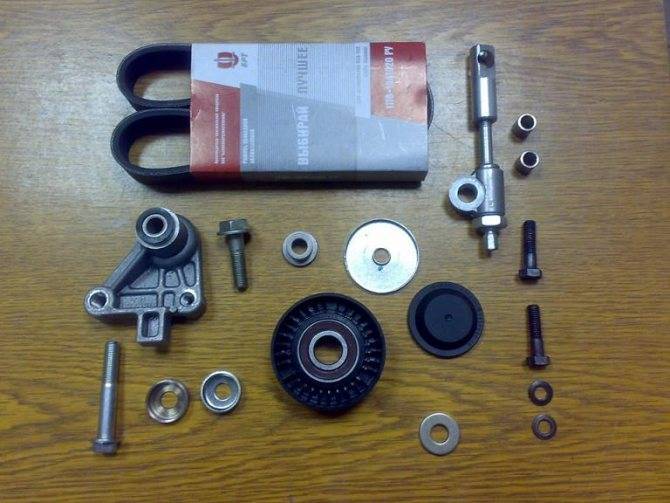

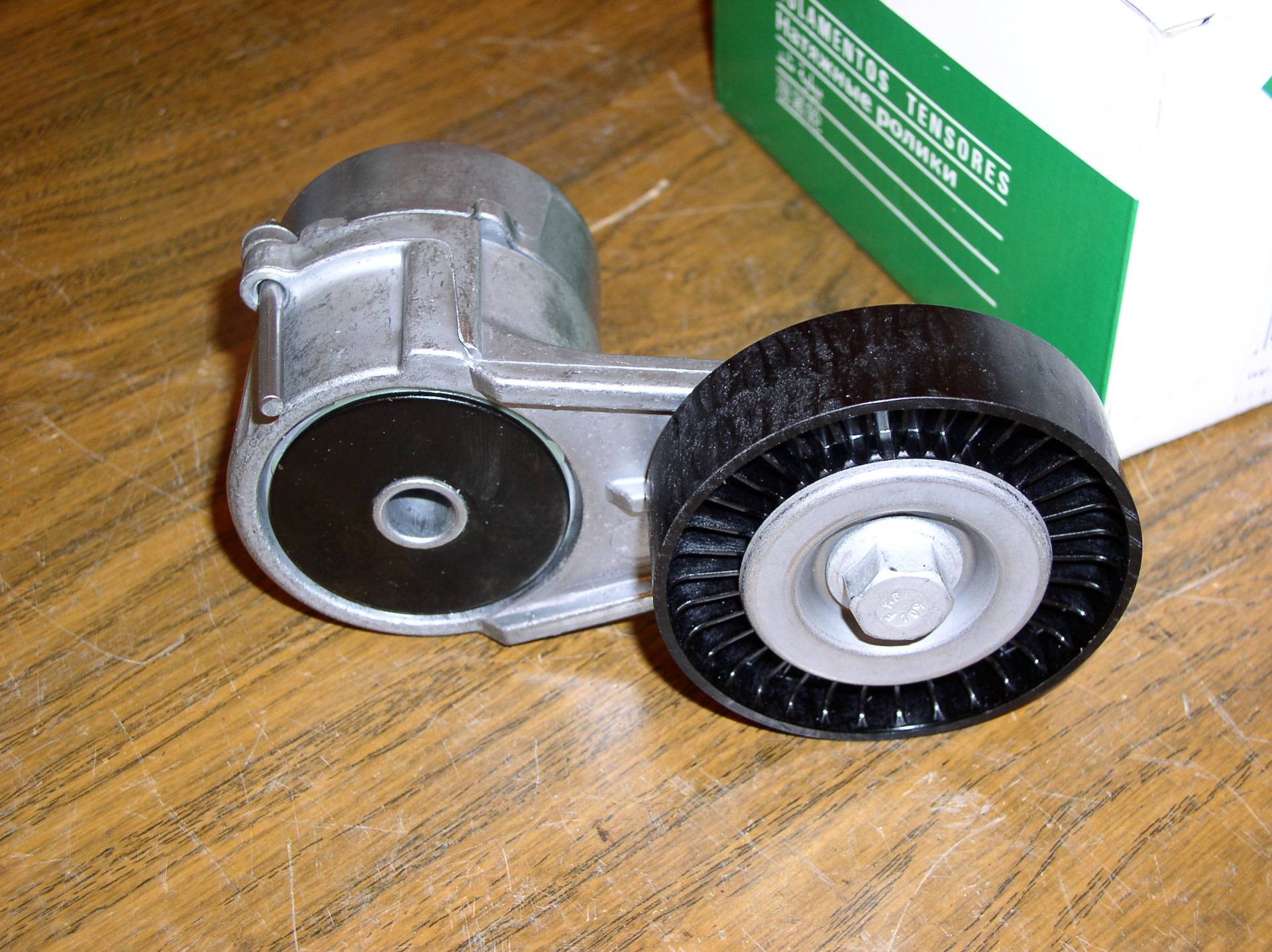

Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.

В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.

Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.

Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.

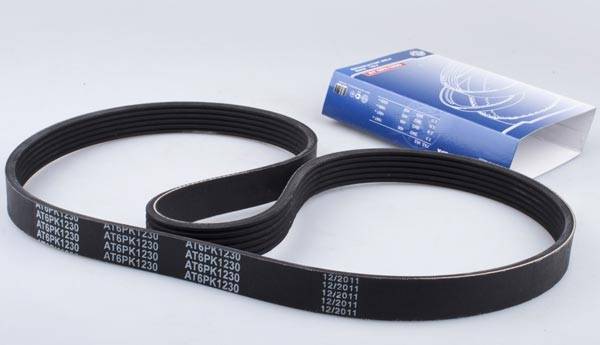

Ремень

Нормально функционировать способен только цельный ремень. Если на нем растянуты края или материал расслаивается, то такой ремень считается негодным.

Ремень генератора

Кроме того, на изделии не должно иметься продольных или поперечных разрывов. На изломе ремня – никаких трещин или иных следов износа.

Сколько было случаев, когда мастер, обнаружив слабое натяжение и проблемную работу генератора, настраивал узел, менял детали, но все было бесполезно

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Поэтому, выбирая изделие, следует обратить внимание на это, стараться покупать оригинальные ремни, изготовленные качественно

Причинами скорого износа ремня также становится попадание на материал масла или любой другой технической жидкости.

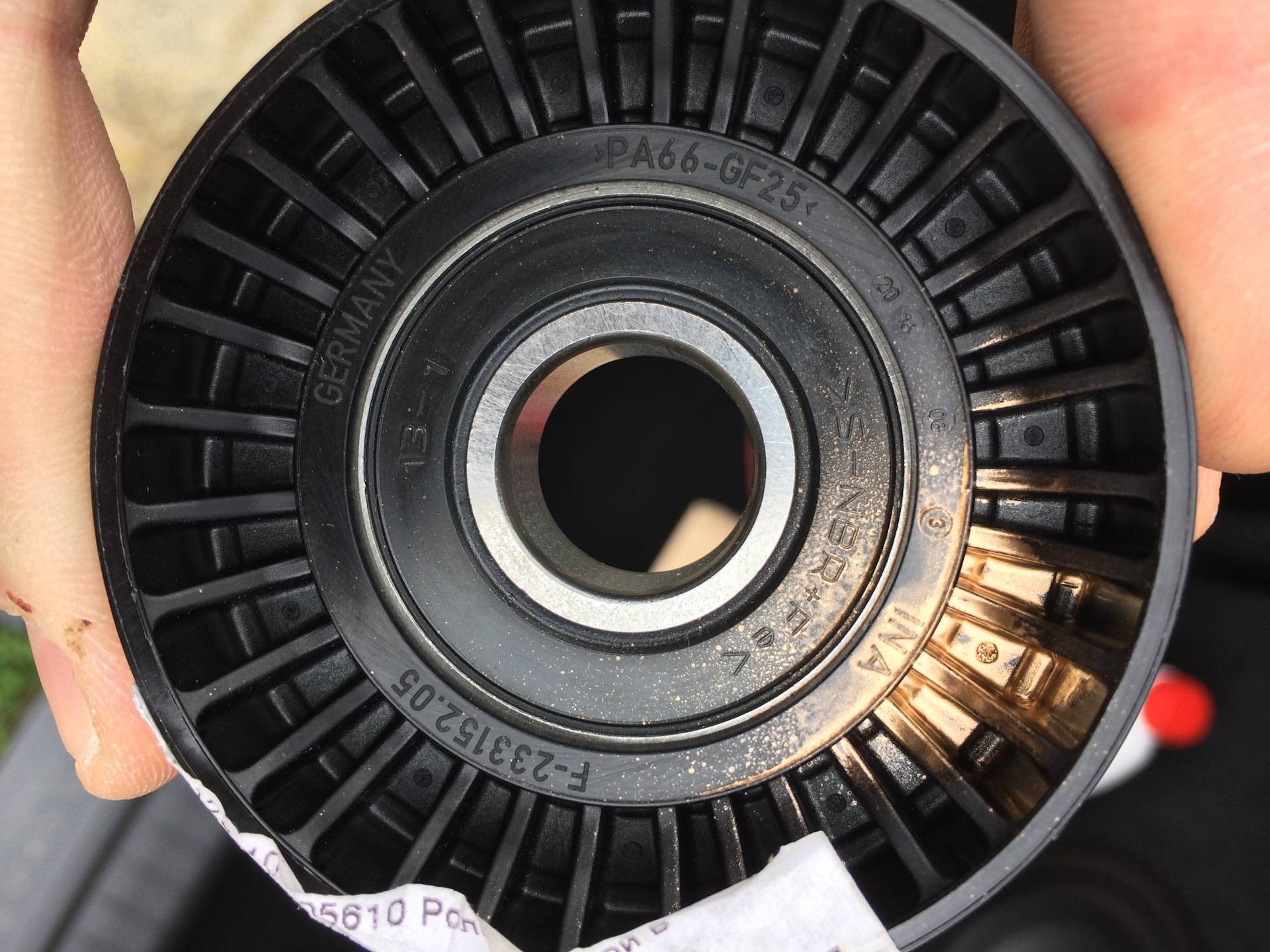

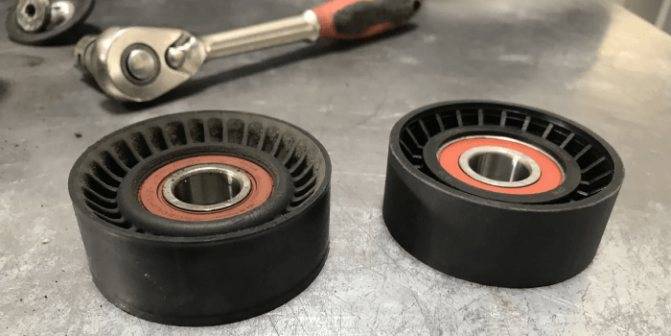

Ролик

Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.

Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.

Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.

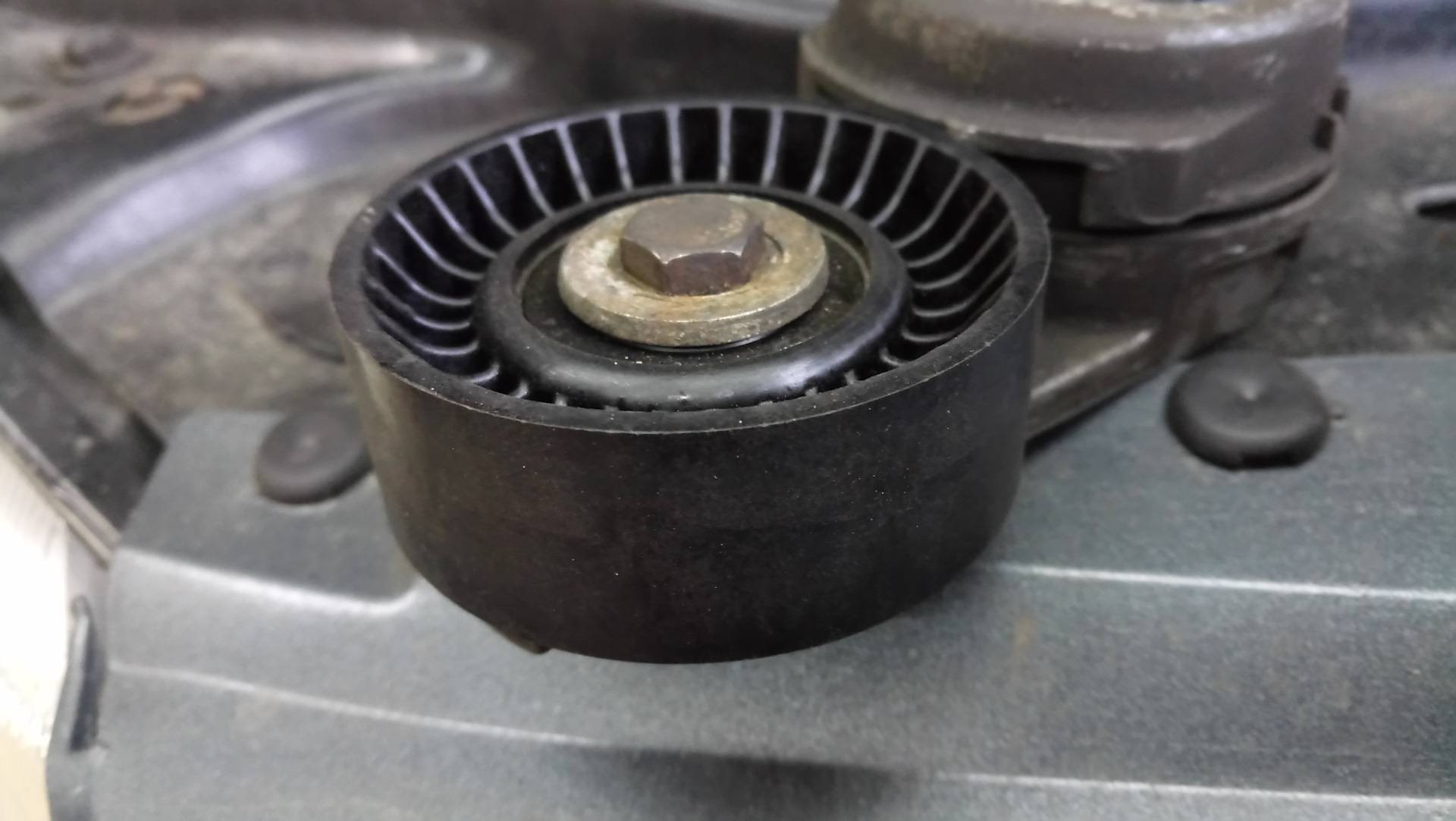

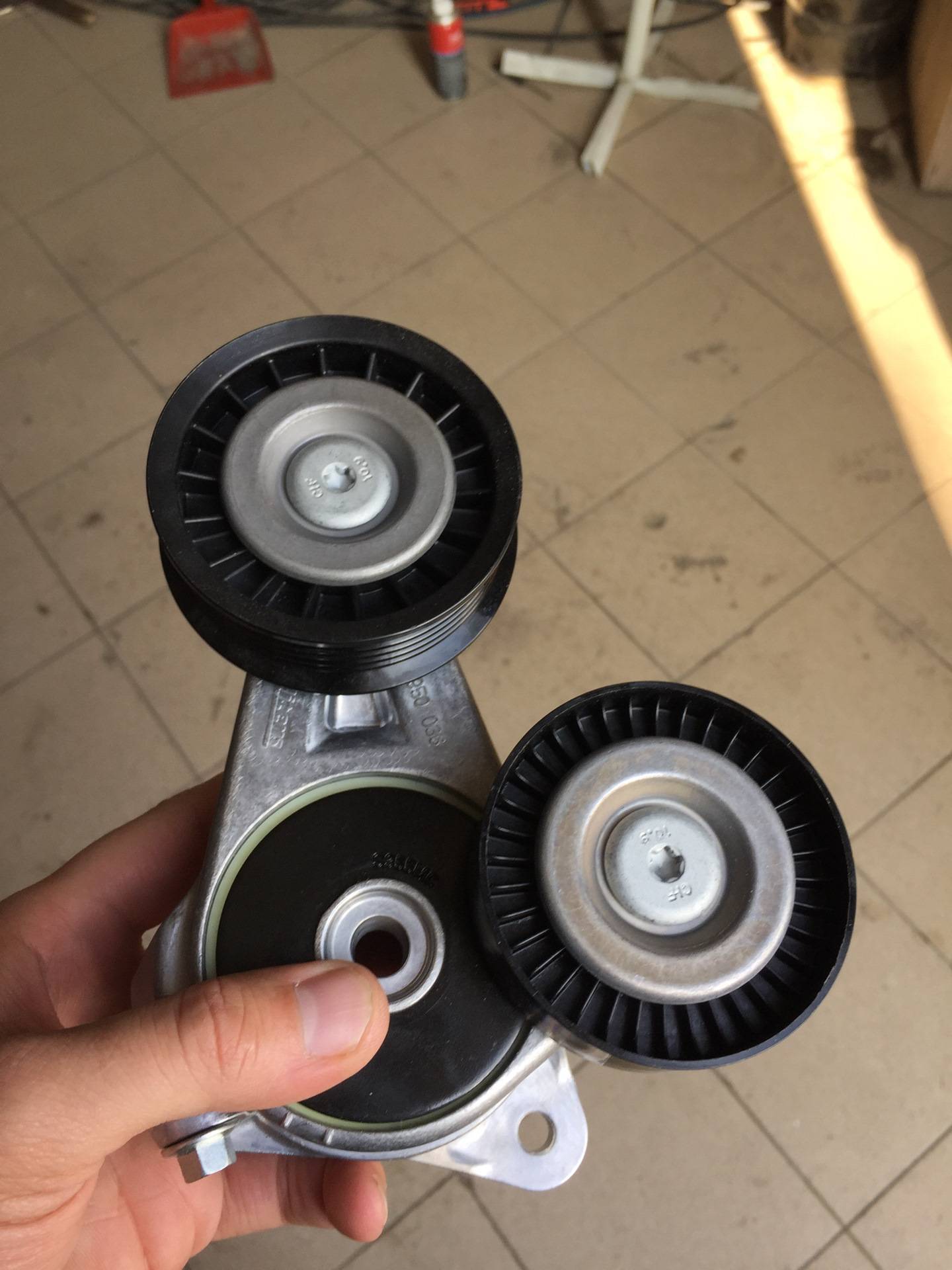

Ролик со смещенным центром

Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная

В действительности, это не так.

Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.

На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.

Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.

Самостоятельная замена

Чтобы самостоятельно удалить изношенные детали и установить новые детали, вам понадобится стандартный набор инструментов и базовые навыки обращения.

Замена ремня

Процедура замены ремня генератора занимает 30 минут. Перед работой лучше поставить машину в смотровую яму, так как ремень можно вытащить только снизу.

Для замены потребуется:

торцевые головки на 10, 12, 14 мм;
отвертка Филлипс.

Инструкция по замене ремня

Порядок действий следующий:

Припаркуйте машину над смотровой ямой. Заблокируйте колеса стояночным тормозом.
Снимите правое крыло: Отвинтите 2 пластмассовых колпачка с помощью отвертки Phillips. Они расположены возле радиатора. Головкой на 10 2 откручиваем болты крепления щитка к лонжерону.
Ослабьте зажим, крепящий гофрированную трубку к корпусу воздушного фильтра, с помощью отвертки Phillips.
Выкрутите болт 10 крепления корпуса фильтра к кронштейну подкрылка двигателя с головкой 10.
Выкрутите болт крепления кузова к головке лонжерона 12.
Снимите корпус, вытащив его из трубки резонатора.
Ослабьте натяжение ремня, повернув ролик по часовой стрелке с помощью ручки 14.
Снимите ремень генератора.
Установите новую деталь на шкивы. Дальше затягивать не нужно — для этого в конструкции есть автоматический натяжитель.
Установите детали в обратном порядке.

Замена ролика натяжителя

Согласно инструкции по ремонту, замена холостого шкива генератора занимает 50 минут.

Для замены потребуется:

смотровая яма;
торцевые / гаечные ключи на 10, 12, 14 мм;
отвертка Филлипс.

Инструкция по замене ролика

Процедура замены ролика натяжителя на Шевроле Лачетти следующая:

Выполните шаги 1-8 предыдущего алгоритма.
Откручиваем 14 болт с головкой крепления ролика к натяжителю.
Выкрутите болт с пластиковой шайбой и снимите ролик. При необходимости замены автоматического натяжителя необходимо открутить 2 болта вверху и внизу снимаемой детали с помощью гаечного ключа и головки на 14.
Установите детали в обратном порядке.

Ремень генератора калина

Исправно работать ремень генератора Калины может до 1500 км и более. Величина зависит от стиля вождения и степени изношенности отдельных агрегатов транспортного средства. При поломке последнего необходимо потратить около 30 минут для устранения неисправности. Для качественной замены ремня генератора на Калине требуется определенный опыт.

Причины неисправностей

Как только водитель слышит, что свистит ремень генератора, тут же необходимо проверить исправность последнего. Регулярное посещение СТО позволяет сразу выявить любые отклонения в работе двигателя. При необходимости мастер сможет подтянуть ремень генератора на Калине или полностью его заменить. Статистика производителя свидетельствует, что даже регулярный профилактический сервис не гарантирует отсутствия поломок. К примеру, свист ремень генератора начинает издавать даже на новых машинах при несоблюдении условий эксплуатации.

Еще одной частой проблемой является натяжитель ремня генератора, который необходимо регулировать согласно рекомендациям завода-изготовителя. Проверить и натянуть его можно самостоятельно. Делать это необходимо не реже 1 раза после каждых 200 км. При этом не стоит слишком сильно фиксировать натяжной ролик.

Подумать о замене или о подтяжке ремня генератора Калины необходимо при обнаружении одного из следующих признаков:

присутствие характерного свиста во время движения транспортного средства;
появление небольших трещин — наличие 1-2 повреждений является весомым аргументом для замены детали;
полная или частичная деформация видна, когда ремень плохо натянут или в недостаточной степени отрегулированы ролики;
посторонние шумы — их появление непосредственным образом связано со снижением ресурса прочности.

Наиболее уязвимой деталью является натяжитель ремня генератора. Он подвергается повышенным нагрузкам, поэтому автовладелец должен избегать по возможности работы двигателя при максимальных оборотах. Это положительным образом скажется на расходе топлива и протяженности пробега между ремонтами.

Методика устранения неисправности

В силу многих обстоятельств заменить ремень генератора может потребоваться на транспортном средстве любого возраста. Опыт и профессиональные руки — залог быстрой замены

На каждом этапе надлежит проявить повышенную осторожность. Всего 1 неверное движение приведет к ухудшению ходовых показателей транспортного средства

Для работы надо заблаговременно подготовить некоторые инструменты:

гаечный, рожковый и накидной ключи;
купленный ремень генератора.

Перед началом работ двигатель автомобиля Калина 2 выключается. В левой части видна старая деталь. Иногда найти ее достаточно сложно с 1 раза. Выйти из сложившегося положения поможет кратковременное включение мотора.

Местоположение ремня генератора Калины определить станет гораздо проще: он вращается на роликах, издавая специфический шум.

После этого двигатель глушится и в руки берется гаечный ключ.

Начинается все с проверки натяжки. Она не должна быть слишком слабой или сильной. Любые перекосы негативным образом отразятся на работе двигателя. Если натяжка старого ремня правильна, то ее необходимо зафиксировать. При установке новой детали это поможет отрегулировать натяжитель.

Обязательно нужно проверить степень фиксации гайки. Если она слишком слабо держится, то гаечным ключом на 8 это исправляется. Регулировочный шток перемещается в пространстве до момента необходимого уровня фиксации. Ролик натяжителя ремня вращается по часовой стрелке при демонтаже вышедшего из строя элемента. В результате натяжение ремня генератора ослабевает.

Необходимо следить за натяжителем. Как только он в достаточной мере ослабнет, можно переходить к демонтажу нижних фиксаторов. В этом поможет гаечный ключ на 13. Отведение регулировочного штока в верхнее положение позволяет демонтировать старую деталь. Сделать это можно путем снятия первого с вала. Вначале удаляется верхняя часть, а потом нижняя. После снятия деталь надо осмотреть.

Наличие очевидного разрыва или изношенности говорит о невозможности дальнейшего использования. Если на изделии обнаружены царапины, надрывы и так далее, то это повод съездить на СТО.

Как определить необходимость замены?

Как правило, о необходимости замены роликов большинство автовладельцев узнают во время прохождения планового ТО.

Чтобы своевременно выполнять обновление этих расходников, автомобилисту нужно обращать внимание на ряд специфических признаков:

двигатель автомобиля долго заводится, иногда не с первого раза;
в работе электросети автомобиля наблюдаются сбои: датчики показывают неверные показания;
плохой заряд аккумулятора;

вспомогательные системы, работающие от ремня генератора, перестали работать или в них наблюдаются сбои.

Производители автомобилей рекомендуют проводить визуальный осмотр системы ГРМ с интервалом в 15 000 — 20 000 километров пробега. Во время визуального осмотра автовладелец сможет пронаблюдать за работой всей системы ГРМ.

Как правило, при таком осмотре автовладелец сразу заметит неполадки в работе, которые проявляются следующим образом:

у ремня ГРМ плохая натяжка;
у роликов присутствует люфт;
у роликов не регулируется степень натяжения;
поверхность натяжителей повреждена;
при движении роликов слышен скрежет, шум;
тугой ход натяжителей во время их проворачивания (для проверки нужно вручную прокрутить ролик).

Все выше описанные признаки указывают на необходимость замены роликов в системе ГРМ. Соблюдая эти рекомендации автовладелец сможет своевременно выполнить замену расходников.

Процесс замены приводного ремня

Процесс замены приводного ремня Гранты довольно сложный. Для правильного выполнения данной процедуры нужно строго выполнять очередность действий в пошаговой инструкции.

Пошаговая инструкция по замене приводного ремня Лада Гранта:

В первую очередь перед началом работ лучше всего припарковать автомобиль на эстакаду, или загнать его в гараж с наличием смотровой ямы.
Затем нужно открыть капот автомобиля, выкрутить верхние болты крепления защитного кожуха если он установлен в вашем автомобиле.
Затем нужно демонтировать переднее правое колесо. После чего снять подкрылок. Для его снятия нужно аккуратно открутить 12 болтов по периметру подкрылка.

болты крепления подкрылка

После того как подкрылок откручен, его можно свесить на тормозной диск.

Перед выполнением дальнейшей разборки нужно установить домкрат под правую сторону мотора:

Следующим шагом будет снятие правой опоры двигателя. Для этого нужно открутить 3 болта.

болты крепления правой опоры двигателя

вид рабочей области после снятия подкрылка и правой опоры двигателя

Теперь когда рабочая область свободна, автовладелец может приступить ко второму этапу замены приводного ремня:

В первую очередь нужно ослабить натяжение ремня.
Затем снять его со шкивов.
После снятия ремня нужно протереть шкивы от загрязнения. Обычно после замены на шкивах остается пыль, резиновые частицы, частица медной проволоки.
После очистки шкивов нужно заменить ремень, после чего выполнить сборку снятых компонентов в обратном порядке.

После проведения всех работ нужно завести двигатель и посмотреть на работу данного узла. Если все работает корректно, на приборной панели не высвечиваются ошибки — то вся работа проведена верно.

Процесс замены

В зависимости от условий эксплуатации, качества расходника и манеры езды замена ремня может выполняться через разное количество тысяч километров пробега даже для одной и той же модели. В городских условиях из-за постоянных остановок и стартов ремень изнашивается быстрее.

Необходимые инструменты

Если при осмотре обнаружены дефекты, то ремень нужно менять. Для этого нужно подготовиться, приготовив:

набор ключей;
шестигранник;
домкрат;
новый расходный материал.

Расходный материал для Рено Логан

Большое значение на продолжительность эксплуатации изделия оказывает его качество. Поэтому приобретать следует оригиналы проверенных производителей. Некачественный ремень может быстро обтрепаться, растянуться, порваться в дороге и придется менять его раньше, чем исчерпается его ресурс.

Этапы

В первую очередь следует обесточить авто, сняв отрицательную клемму с аккумулятора.

Моторный отсек Рено Логан
Далее необходимо снять переднее правое колесо.
Затем демонтируется щиток, защищающий моторный отсек от грязи.

Снимаем передний правый подкрылок
Далее нужно совместить кронштейн натяжного ролика с отверстием в его корпусе. Для этого ключом на «13» проворачиваем болт крепления натяжителя против хода часовой стрелки.
Далее в отверстие вставляется шестигранник на «6».
Ремень генератора ослаблен и его можно снимать.

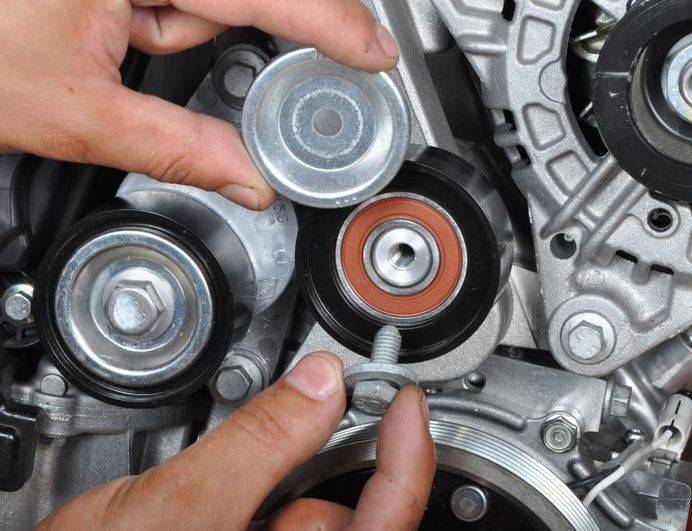

Вместе с ремешком следует менять натяжной и опорный ролики. Для снятия опорного надо открутить крепежный болт ключом на «13».
Натяжной ролик крепится двумя болтами, которые нужно открутить, чтобы его снять.
Если при осмотре снятые ролики не имеют дефектов, их можно установить обратно, но желательно заменить.
После установки новых роликов можно менять ремешок генератора.
Сначала его надо надеть на шкив насоса гидроусилителя руля, затем завести за опорный и натяжной ролики, накинуть на шкив генератора, шкив компрессора кондиционера и в последнюю очередь натянуть на шкив коленвала.

Схема правильного расположения расходника

При укладывании изделия, нужно следить, чтобы ремешок ложился на диски дальше от силового агрегата. Если бороздок на изделии меньше, чем на шкиве, то свободные должны находиться ближе к двигателю.
После того, как ремень будет надет на все диски, нужно отрегулировать его натяжение согласно указаниям руководства по эксплуатации Рено Логан с помощью натяжного ролика. Поворот против часовой стрелки дает возможность подтянуть изделие, по направлению движения часовой стрелки – ослабить. После этого затягивается болт крепления натяжителя.

Проверяем натяжение изделия
На последнем шаге надо подключить клемму «минус» к аккумуляторной батарее.

После замены всех расходных материалов следует завести двигатель и проверить его работу. Не должно быть слышно никаких посторонних звуков в виде свиста. Если все работает исправно, на этом замена ремешка генератора на Рено Логан заканчивается. В течение последующей эксплуатации следует регулярно проверять натяжку ремешка генератора и при необходимости подтянуть.

Назначение ролика в узле натяжителя ремня генератора

Изначально проблема натяжения ремня генератора в авто решалась двумя посадочными отверстиями самого корпуса электроприбора. С появлением кондиционеров и прочих дополнительных устройств стало не выгодно надевать на вал ДВС несколько шкивов для обеспечения индивидуальной клиноременной передачи к каждому из них.

В настоящее время используется общая клиноременная передача, а за отсутствие ее провисания как раз и отвечает ролик натяжителя ремня генератора в целом, как на нижнем рисунке.

Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств.

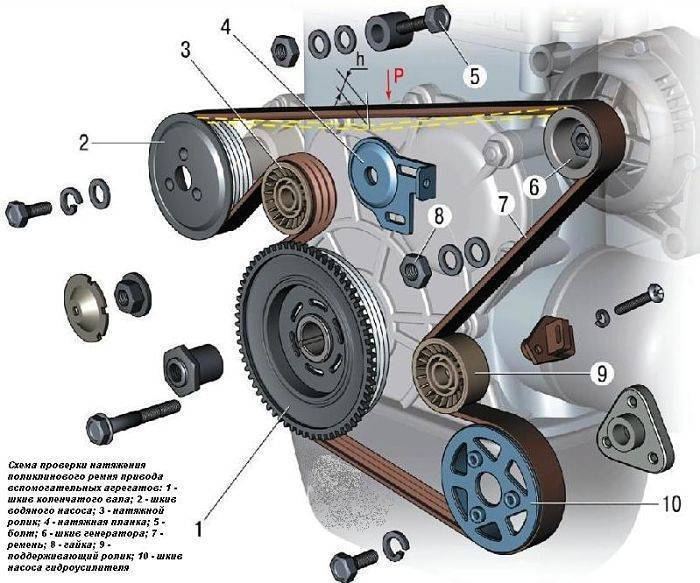

Рис. 2 Единая клиноременная передача с вала ДВС на несколько шкивов вспомогательных устройств

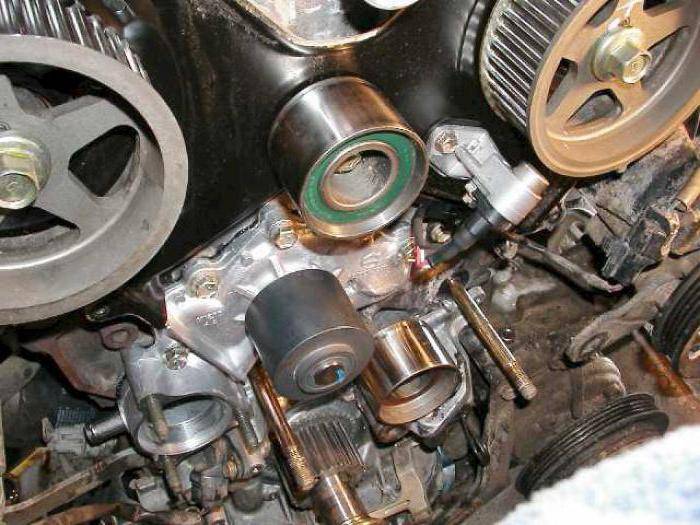

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

обесточить кузов машины, отсоединив клеммы от аккумулятора;
закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу. Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную

В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов

Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

Как поменять ролик натяжителя ремня генератора?

В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.

Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:

С двигателя демонтируется корпус воздушного фильтра. Это делается с целью обеспечения доступа к ремню.
Откручивается насос ГУР. После этого можно добраться до самого ролика. Чтобы добраться и до болтов его крепления, необходимо демонтировать с двигателя защитный экран выпускного коллектора.
После того, как экран был снят, откручиваются болты насоса ГУР. Насос отодвигается в сторону для обеспечения доступа к ролику. После откручивания можно снять ремень с его шкива. Идущие к насосу патрубки в снятии не нуждаются.
Перед откручиванием ролика его необходимо привести в монтажное положение. Ролик для этого смещается, преодолевая усилие пружины до того, как будут совмещены стопорные отверстия на корпусе кронштейна. Далее ролик стопорится в таком же положении с помощью болтика или шплита, устанавливающегося в отверстие.
Откручиваются болты крепления кронштейна и ролика. Ролик извлекается. Новый элемент также нуждается в переводе в монтажное положение. После этого он устанавливается в конструкцию и закрепляется болтами.
Насос ГУР вместе с защитным экраном закрепляются и устанавливаются на место. Ремень надевается на шкивы. Для этого воспользуйтесь фотографией с правильным положением ремня.
Извлекается стопорный болт либо шплинт. Это делается для того, чтобы пружина произвела необходимое натяжение ремня.

На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.

Обзор цен производителей

Технические параметры ролика:

диаметр отверстия для гайки — 10 мм;
ширина — 27 мм;
высота — 55 мм.

Производитель	Цена (Руб.)	Ресурс (тыс. км)
1118-104102013 оригинал Лада Гранта	От 520	25 – 30
GATES T42042	От 450	—/—
GATES T43228	—/—	—/—
GATES T43147	—/—	—/—
LYNXauto PB-1027	От 480	—/—
LYNXauto PB-1029	—/—	—/—

*цены актуальны состоянием на 26.10.2018 года.

Стоимость покупки комплектующих по отдельности:

ролик: 450 – 500 руб.;
ремень: от 300 руб.;
кронштейн: 430 руб.;
ось: 85 р.;
натяжитель: 380 – 400 руб.;
шпильки, втулки: 300;
кронштейн — переходник под генератор: 2200 руб.

Итого: 3800 — 4000 рублей.

Эффект натяжения

Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Ремень

Ремень генератора

Ошибкой специалиста являлось то, что он не акцентировал внимание на состояние ремня. Последний же был изношен до крайности, что априори исключило возможность регулировки натяжения. Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала
