Как заменить вакуумный усилитель тормозов ВАЗ 2110 своими руками

Содержание

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).
Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.

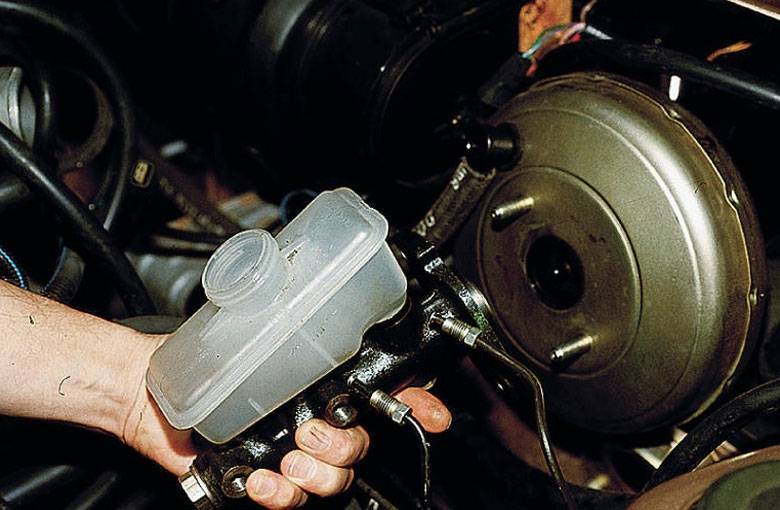

После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.
В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.
Извлекаем вакуумный усилитель вместе с педальным узлом.
Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.
Откручиваем вакуумный усилитель от педального узла

Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов “десятки” на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Доработка ВУТ ВАЗ 2110

Разница педалей тормозов иномарки и ВАЗ 2110 заметна сразу. На иномарках педаль тормоза более мягкая, чем на русских машинах. А что даст доработка вакуумного усилителя тормозов десятки ? Какие положительные и отрицательные моменты она принесет ?

Тюнинг тормозов ВАЗ 2110 — актуальная тема, которая затрагивает тему установки задних дисковых тормозов, но в этой статье посмотрим, что даст доработка ВУТ (вакуумный усилитель тормозов).

Вся модернизация ВУТ десятки заключается в установке шайбы. Каким образом шайба влияет на процесс торможения можно проследить на принципе работы ВУТ:При нажатии на педаль тормоза шток 18 упирается в шток 3 через шайбу 23. Из-за особенностей конструкции перепускные клапана начинают работать немного позже, чем шток начинает давить на ГТЦ. В связи с этим возникает сопротивление на педали, а после установки шайбы — этот процесс меняется в обратную сторону. То есть изначально (либо одновременно с движением штока) после движения штока 18, открываются/закрываются клапана, из-за чего начинает работать ВУТ, при этом усилие значительно снижается при номинальных нагрузках.

То есть установка шайбы в ВУТ дает:

При плавном торможении (когда колодки только подводятся) будет более легкая педаль.
При резком торможении реакция педали остается, как и до установки шайбы.

Установка шайбы в ВУТ ВАЗ 2110

Снимаем жабо и шумоизоляцию моторного щита.

Откручиваем ГТЦ и отводим его в сторону, трубки остаются прикрученными.

Вытаскиваем шток с сальником из ВУТ и уменьшаем его длину, вкрутив наконечник на величину толщины кольца (1мм). Удобнее будет зажать головку 4 в тиски, а шток 3 крутить небольшим трубным ключом.

С помощью пинцета вытаскиваем резиновую шайбу 23 (для этого помощнику следует надавить на педаль тормоза). Укладываем под него подготовленное кольцо, а сверху шайбу 23 и укороченный шток с сальником. Другими словами устанавливаем кольцо между 22 и 23 позицией, увеличив ход штока 18 на 1мм.

Размеры шайбы D1=25хD2=15хh=1. Толщина должна быть не более 1мм, потому что полностью потеряется информативность педали тормоза. Чем тоньше шайба- тем меньше эффект от неё. Шайба может быть как металлической, так и резиновой.Увеличивать шайбу смысла нет, так как КПД вакуумника не изменяется, а меняется его характеристика. Также при увеличении толщины шайбы может получиться так, что при максимальном давлении, шток 18 не будет доставать до штока 3, и соответственно усилие будет передаваться через шайбу (мембрану 24), что может вывести ее из строя.

Собираем все в обратной последовательности.

Что получилось после доработки ВУТ ?Грубо говоря, шайбой выбран «свободный» ход педали. Но свободным ходом его назвать тоже нельзя, потому что это ход минимального давления в системе. Теперь при небольшом усилии педали машина будет тормозить сильнее, чем раньше.

Некоторые отзывы после доработки ВУТ говорят о том, что при легком притормаживании на малой скорости можно почувствовать, что тормоза начинают пропадать, поэтому статья носит информативный характер, а не предложение к доработке.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas	9.4%
Iruna	2%
ТоргМаш	53.3%
Техномастер	0.8%
ProSport	2%
Спорт	2%
АТ,Чехия	0.8%
Заводской ВУТ	23.1%
Другой ВУТ	5.5%
Аксиома	1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
ТоргМаш – 2 320 руб;
ДААЗ (2103-3510010) – от 1400 до 2250 руб;
Fenox (f-VB10001C3) – 1 560 руб;
TRIALLI (va551) – 1450 руб;
QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
Теперь появляется возможность отодвинуть шумоизоляцию;
Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.
