Подшипник подвесной карданного вала: замена, диагностика, ремонт

Симптомы неисправности

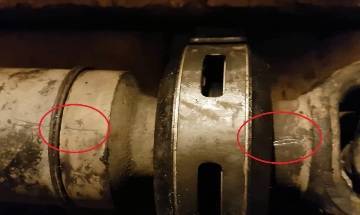

Первые симптомы неисправности детали можно заметить не только визуально, но и услышать. Во время работы мастер сразу же отметит нехарактерные звуки в виде металлического скрежета или хруста. В связанных механизмах можно заметить люфт, биение, дисбаланс центровки узлов в горизонтальной и вертикальной плоскости. Все это является дефектами скольжения, возникающими из-за проблем со смазкой. Таким образом, тела (шарики или ролики) будут повреждены, их форма меняется. Это приводит к образованию люфта. Если рассматривать признаки выхода из строя подшипникового узла ступичного типа на примере автомобиля, то поломка проявиться в том, что колесо будет постоянно болтаться. Когда речь идет о поломке выжимного подшипника, невозможно будет осуществлять переключение передач или свободно выжимать сцепление. Детали, зафиксированные на первичном вале в коробке передач, а также подвесной узел на карданной передаче при включенном моторе издает характерный шум. При поломке опорной детали передней подвески водитель отметит нарушенное управление машиной. Во время езды автомобиля слышится стук, писк, гул, а машину постоянно тянет в сторону. Это и есть основные признаки износа подшипникового узла.

Газель 3302 — замена подвесного подшипника своими руками с видео

Для выполнения ремонтных работ потребуются инструменты:

• Молоток, зубило;
• Набор накидных ключей или головок;
• Динамометрический ключ для более точной затяжки резьбовых соединений;
• Оправка или труба с внутренним диаметром 32-35 мм.

Перед началом работы ознакомьтесь с тем, как правильно снять и установить подвесной подшипник на Газели своими руками с помощью видео.

Видео — замена подвесного подшипника на примере Гaзeль Бизнес:

Как заменить подвесной подшипник на Газели — снятие кардана с опорой

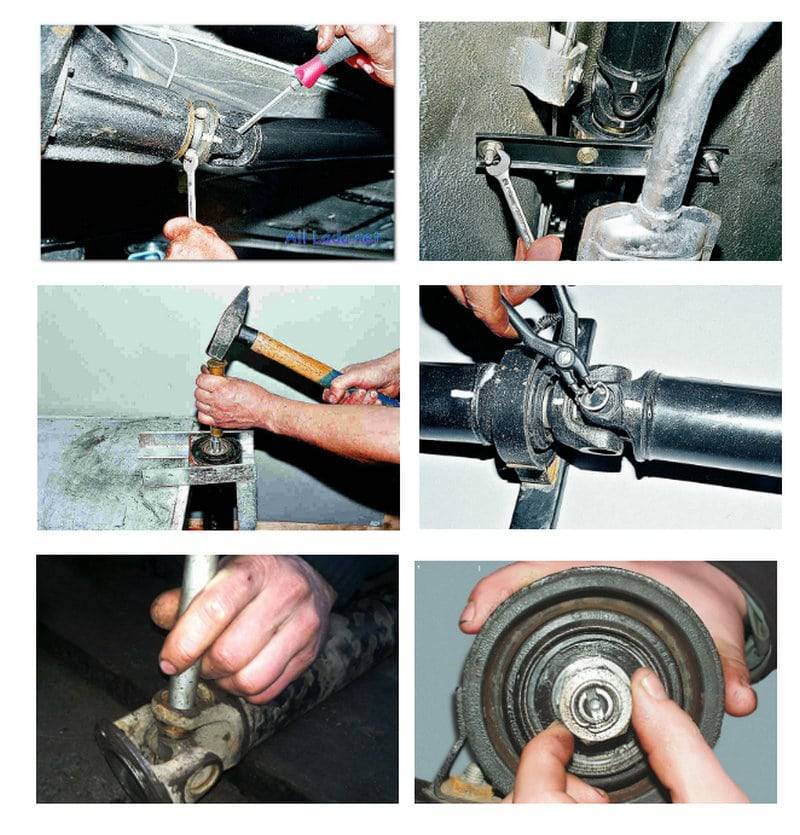

1. Под автомобилем находим хвостовик заднего моста. Откручиваем двумя ключами четыре болтовых крепления моста с карданом.
2. Сразу рекомендуется проверить люфт хвостовика (осевой / радиальный).

1. Далее на траверсе, которая держит карданный привод, откручиваем так же четыре болта.
2. Аккуратно вынимаем кардан вместе с подвесным подшипником из раздаточной коробки, не задевая траверсу и шлицы первичного вала.

1. У крестовины находим центральный болт, который соединяет части карданной передачи между собой. Выкручиваем его рожковым ключом.
2. Теперь прежде чем разобрать кардан, сделайте соответствующие метки, чтобы затем правильно собрать кардан, избегая дисбаланса после сборки.

Далее наставляем деревянный брусок или ручку молотка на крестовину, а другим молотком осторожно разъединяем шлицы.

1. Затем спрессовываем сам подвесной подшипник. Для этого зубилом упираемся в торец шарикоподшипника и молотком сбиваем его с посадочной шейки. Не повредите посадочную поверхность!

Как правильно поставить подвесной подшипник на кардан

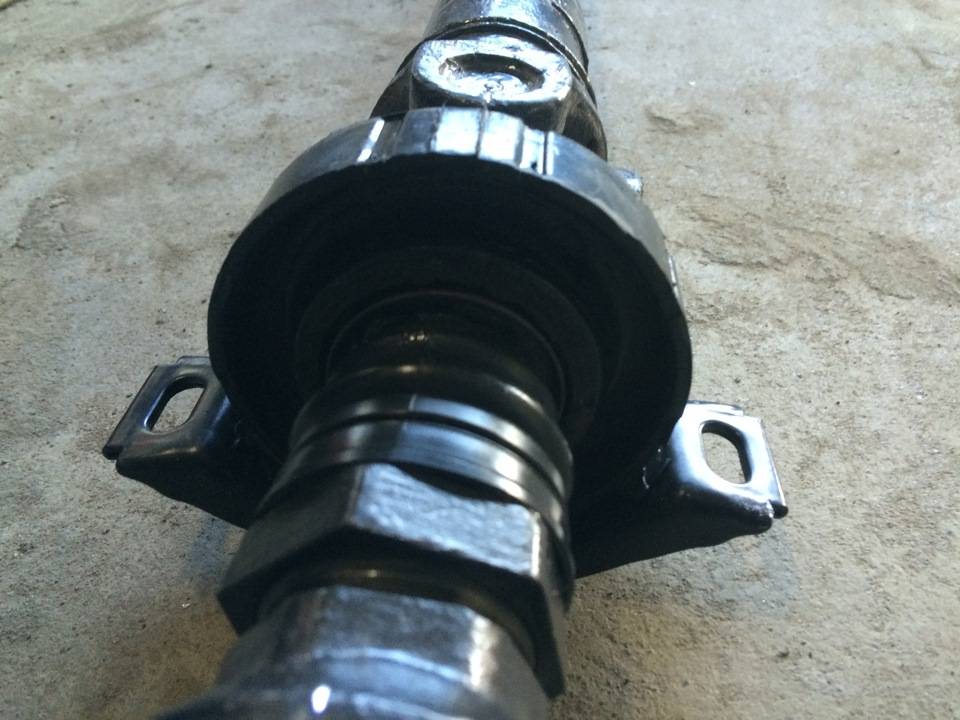

Установка подвесного подшипника старого образца и нового образца на Газель не отличается кардинально по общему принципу. Как правильно ставить подвесную опору кардана подробно расписано в пошаговой инструкции ниже.

1. Перед началом работы рекомендуется почистить кардан от грязи, протереть и смазать посадочную поверхность, то же самое проделать с новым шарикоподшипником.
2. Подберите оправку или трубу с внутренним диаметром более 30 мм для запрессовки шарикоподшипника, чтобы усилие от удара направлялось только на торец внутреннего кольца.

1. Запрессовывайте деталь, до того момента пока не останется зазор 5-7 мм.
2. Затем собираем обе чести кардана, соблюдая нанесенные метки.

1. Далее вкручиваем центральный крепёжный болт. При затяжке опора начнет окончательно вставать на место, затем зазор уберется.

1. Стопорим шайбу болтового соединения. Проверяем легкость вращения новой детали.
2. Теперь монтируем кардан в обратной последовательности, как показано ниже.

1. Перед установкой, проверьте наличие смазки у шарикоподшипника, аккуратно сняв защитный элемент. При необходимости добавьте Литола-24.
2. После установки кардана, если есть возможность — проверьте дисбаланс.
3. Замена подвесного подшипника на Газели Некст (Next) или Бизнес с двигателем УМЗ 4216 и двигателем Cummins ISF 2.8L производится аналогично, хоть и конструкция кардана отличается, но только по длине.
4. Дополнительно рекомендуется проверить передние и задние подшипники ступицы Газели.
5. Представленная инструкция позволяет так же заменить отдельно хомут опоры (скобу), отдельно шарикоподшипник.

Неисправности подвесного подшипника Subaru Outback 2.5

В принципе, неисправностей подвесного подшипника не так много, поскольку этот элемент достаточно прост и не имеет большого количеств составных частей. Кроме этого подвесные подшипники обладают следующими характеристиками:

• устойчивость к высоким температурам,
• устойчивость к окислению,
• высокая прочность,
• надежность конструкции и т.д.

Итак, пробежимся по основным неисправностям: Износ внутренних компонентов подшипника. Сопровождается это наличием гула, рокота, хруста, исходящих непосредственно от подвесного. Возникает такая неисправность из-за нескольких причин, среди которых естественно старение, нарушение целостности тела подшипника, коррозийные процессы, приход в негодность смазки и т.д. Нарушение целостности тела подшипника. Такая неисправность может возникнуть в редких случаях. Как правило, к ней приводят серьезные механические повреждения, например, удары по подшипнику. Однако, особенно на спецтехнике и внедорожных автомобилях, эксплуатируемых в сложных условиях, подшипник может деформироваться из-за резкого перепада температур (при прохождении бродов и подобное).

Износ уплотнительных элементов подшипника. Указывают на эту неисправность сильные вибрации, передающиеся на корпус автомобиля от карданного вала. Происходит это чаще всего из-за естественного устаревания и воздействия негативных факторов среды. Независимо от неисправности подвесного подшипника, наши специалисты помогут вам привести его в строй или заменить.

Как ремонтируется или меняется подвесной подшипник: схема работы

Подвесной подшипник в большинстве случаев поддается ремонту. Исключение составляют случаи, когда:

• элемент несъемный;
• очень сильно поврежден;
• имеет слишком сложное строение, не подразумевающее разбор.

Также хотим отметить, что самое грамотное решение – это произвести замену узла. Стоимость таких подшипников не столь высока, поэтому имеет смысл произвести замену. И разумеется, лучше всего для этого подбирать именно оригинальные модели или модели от известных производителей:

Что будет, если продолжать ездить с неисправным карданным валом?

Неисправности, как правило, проявляются вибрациями и стуками в салоне. Обычно неисправность выявляется ослаблениями креплений деталей, повреждения трубы вызывают дисбаланс карданного вала. Стуки и биения в карданной передаче начинаются из-за увеличения зазорных щелей между крестовиной и подшипниками шлицевых.

Езда с неисправным карданным валом не желателен, так как обрыв вала на машине с открытым карданным валом может привести к аварийной ситуации.

Исправности карданной передачи проверяют во время движения автомобиля.

Типичные поломки карданного вала:

1. Сильный износ подшипников, крестовин карданов.

2. Износ шлицевых соединений.

3. Запущенное состояние карданных валов (вмятины либо трещины на трубах).

4. Ослабление креплений деталей фланцев и вилок карданов.

5. Отсутствие и течь смазки вследствие износа сальников.

Почувствовав поломку в карданной передаче в дороге, водитель должен аккуратно остановиться, проверить и, если будет нужно подтянуть болты крепления фланцев и вилок, опоры, крышек подшипников.

Разборка карданной передачи на дороге нежелательна, есть процентная вероятность нарушения динамической балансировки вала. Валы балансируются на заводе при участии специальных балансированных пластин, на специализированном оборудовании. Нарушить балансировку очень легко, и оно быстро приведет к биению и вибрации карданного вала, тем самым сильный износ частей кардана обеспечен.

Не пытайтесь починить неполадки карданной передачи в пути, самовольный ремонт и неправильный подход к делу может сгубить кардан, Даже гаражный ремонт не желателен, если человек проводящий ремонт не осведомлен обо всех тонкостях процесса.

Неисправности карданного вала обычно возникают редко, если водитель водит аккуратно и правильно ухаживает машиной.

Кардан, как и все механизмы, требует периодической подтяжки креплений, затягивания болтов и смазки, даже малое ослабление креплений деталей, небольшой люфт в шарнирах может вызвать ряд проблем как; биение, вибрации, гул карданного вала. Износ подшипников шлицевого соединения происходит из-за поврежденных пробковых сальников.

Подвесной подшипник ВАЗ 2107 служит опорой для карданного вала автомобилей с задним приводом, таких как ВАЗ 2101-2107 (в том числе инжектор). Сам кардан предназначен для передачи крутящего момента от коробки передач к редуктору заднего моста, который в свою очередь передаёт момент колёсам. Вал является важным элементом «ходовки» автомобиля, поэтому замена подвесного подшипника на ВАЗ 2107 требуется сразу, как только появятся признаки поломки опоры. В случае откладывания ремонта вы рискуете дальнейшими последствиями, так как у кардана появится дисбаланс, его заклинит, так же неисправный кардан становится причиной повреждения смежных узлов трансмиссии.

Замена подвесного подшипника Субару Аутбэк 2.5 литра

Замена подвесного подшипника производится в том случае, когда его ремонт невозможен. При этом наши мастера рекомендуют не прибегать к ремонту подшипников такого плана, ведь работы по их замене не слишком дорогостоящим, зато они гарантируют стабильную и качественную работу элемента. Больших сложностей при замене подвесного не возникает. Главное – это снять карданный вал, снять с сочленения подшипник и установить новый на место. Однако важную роль играет обработка самого подшипника перед установкой и его проверка. Вот несколько правил по установке подшипника:

• подвесной подшипник устанавливается исключительно на место старого, в противном случае может возникнуть небольшой перекос сочленения вала, что со временем приведет к разбалансировке узла.
• перед установкой обязательно проверьте новый подшипник на наличие шумов и легкость вращения, если возникнут подозрения в том, что что-то не так, то лучше всего обратиться к поставщику и потребовать замены детали.
• В процессе установки обязательно смажьте новую деталь – это позволит значительно продлить жизнь подшипника, а также в течение эксплуатации следите за смазкой и обновляйте по мере необходимости, тогда элемент прослужит значительно дольше.
• при закреплении корпуса подшипника к днищу автомобиля обработайте крепежные элементы смазкой – это упростит будущую работу по снятию подвесного подвесного.
• желательно смазать силиконовой смазкой резиновый уплотнитель и повторять эту процедуру по мере необходимости, помните, что состояние резинового уплотнителя – это залог вашей комфортной езды, отсутствия шумов и вибраций.

Вопросы обслуживания и ремонта промежуточной опоры карданного вала

Промежуточная опора карданного вала ГАЗ-3302 работает в сложных условиях, постоянно подвергаясь серьезным нагрузкам со стороны вала, а также различным негативным воздействиям окружающей среды. Поэтому с течением времени опора изнашивается, теряет свои характеристики или вовсе приходит в полную негодность. Во всех этих случаях необходимо произвести замену опоры.

Обычно о неисправности опоры говорит появившийся шум при движении автомобиля, этот шум издает изношенный или разрушенный подшипник, втулка опоры или посадочное место подшипника на самом валу. Также о необходимости замены опоры говорит наличие трещин и разрывов в гофре резиновой подушки. В любом случае опору нужно демонтировать и заменить.

Демонтаж опоры производится в следующем порядке:

1. Сделать отметки на всех сопряженных деталях — на самих валах, фланце моста и удлинителе вторичного вала КПП — метки помогут правильно установить вал после ремонта;
2. Отсоединить задний шарнир от фланца ведущего моста (вывернуть 4 болта);
3. Отсоединить опору от поперечины рамы (вывернуть 2 болта);
4. Полностью демонтировать карданный вал, стянув его с удлинителя КПП;
5. Нанести метки на трубе промежуточного вала и его задней вилке;
6. Расконтрить болт фиксации вилки (расположен на заднем торце промежуточного вала);
7. Отвернуть болт до освобождения прижимаемой им П-образной пластины, вынуть пластину;
8. Стянуть вилку со шлицов (зачастую детали «прикипают», поэтому для их разъединения можно использовать молоток);
9. Стянуть опору в сборе с подшипником.

После этого необходимо прочистить концевик вала со шлицами, посадочное место подшипника и резьбу болта от загрязнений и ржавчины

Особое внимание уделяется месту монтажа подшипника на промежуточный вал — возможно, что оно изношено, и новый подшипник будет установлен слишком слабо. В этом случае рекомендуется заменить промежуточной вал (если же использовать наварку металла на посадочном месте, то после ремонта будет трудно отбалансировать вал)

Установка новой опоры и сборка вала производятся в обратной последовательности. При установке опоры обязательно вставляются грязезащитные кольца, а резьбу прижимного болта рекомендуется обработать герметиком. Соединение частей карданного вала и его монтаж на автомобиль обязательно должны производиться по ранее поставленным меткам. В противном случае вал будет несбалансированным и под действием вибрации подшипник может быстро разрушиться.

Новая промежуточная опора не нуждается в каком-либо обслуживании, лишь для контроля ее состояния периодически рекомендуется производить осмотр и при обнаружении дефектов своевременно выполнять ремонт.

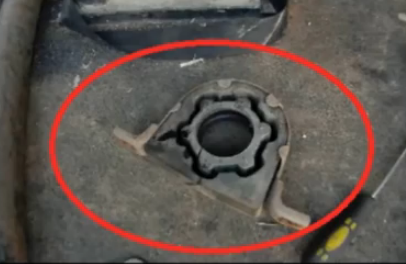

Как проверить подвесной подшипник на Газели Некст, Бизнес, 3302 и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

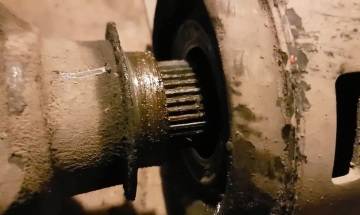

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Несмотря на тот факт, что автомобили Газель остаются весьма популярными на отечественном рынке, автомобиль этот надежностью похвастать не может. Большая часть заводских деталей достаточно быстро изнашивается, притом это касается двигателя, коробки передач, ходовой части и многих других элементов.

Более того, системы автомобиля достаточно сложны, и без специальной подготовки осуществить самостоятельную диагностику и ремонт весьма проблематично. К числу таких сложных операций относится и замена подвесного подшипника на Газели.

В 2002 году производитель начал использовать принципиально новый тип подвесного подшипника, однако до сих пор нет четкого мнения о том, какая из них лучше.

В целом, оба устройства достойно выдерживают гарантийный период, и оба подвержены износу. Старый подвесной подшипник по конструкции напоминает те, которые используются на Волге. В свою очередь новая отличается оригинальной конструкцией. Она представляет собой резиновую подушку, в которой находится обойма. Именно в ней и находится подшипник. Само устройство крепится при помощи кронштейна и двух болтов к поперечине рамы.

В целом, несмотря на некоторую идентичность нового, и старого подвесного подшипника, новая модификация более надежна, и ее использование позволяет избежать повреждения лапок промопоры, что в свою очередь приводит к нарушению работы КПП. Замена подвесного подшипника на Газели может стать актуальной для тех, кто хочет поставить новую систему взамен старой. При этом особых проблем с заменой поперечины рамы не возникает.

Другой причиной замены износившегося подвесного подшипника является его прямое повреждение. К слову, продлить срок службы этого устройства можно, проведя балансировку карданного вала.

Чтобы заменить подвесной подшипник, необходимо снять карданный вал и его опору. После этого нужно отсоединить основной вал от промежуточного, не забыв поставить метки на шлицах, чтобы при сборке не перепутать их местами. Далее с промежуточного вала нужно убрать подвесной подшипник и отражатели, при помощи которых он закрепляется с обеих сторон.

• Далее устанавливается новое устройство. Если при этом используется модель подвесного подшипника нового образца, обратно устанавливать отражатели не требуется. Также будет необходимо просверлить новые отверстия с диаметром в 9мм, чтобы можно было закрепить новый подвесной подшипник.
• 1. Перегорает предохранитель прикуривателя – почему это происходит
  2. Почему глохнет двигатель после запуска ДВС узнаем самостоятельно
  3. Принцип работы клапана егр на дизеле что да как
  4. Подклинивает суппорт что делать и что не делать
  5. Как заглушить клапан егр на форд транзит самому

Запчасти

Для того чтобы деталь в будущем хорошо функционировала на вашем ВАЗ-2107, при покупке выбранного подвесного подшипника следует проверить его ходовку, то есть ход подвесного подшипника должен быть плавным с эластичной прилегающей резиной. Прокручивание подвесного подшипника с зацепов – плохой знак, и такую деталь лучше не брать. В противном случае цена вашей халатности выльется вам неприятным шумом в салоне ВАЗ-2107.

В случае когда необходима замена, но у вас нет опыта в таких делах, стоит позаботиться о покупке одной крестовины уже с наличием подвесного подшипника. Покупка будет сделана с той целью, что когда производится замена, одну крестовину потребуется снять, и она может повредиться.

Если не приходится заменять опору карданного вала целиком, например, потому что была поломка только подвесного подшипника, а резину выкидывать жалко, то покупается только подшипник и меняется.

Для этого потребуется:

⦁ снять опорное кольцо;

⦁ выбить старый подшипник;

⦁ аккуратно забить новый.

И желательна покупка стопорных колец, так как старые зачастую деформируются либо и вовсе ломаются. К тому же есть смысл купить болты, гайки и т. п., старые могут быть уже «зализаны». Замена деталей будет куда удобнее в смотровой яме или эстакаде, и для удобства какое-либо из задних колес следует поднять домкратом.

Итак, для начала:

⦁ необходимо открутить карданный вал. С помощью ключа на 13 снимаем крепление подшипника, которым он крепится к поперечной опоре (пара болтов);

⦁ теперь отвинчиваем гайки, при помощи которых он крепится к хвостовику.

Чтобы в дальнейшем избежать вибрации кардана и его биения на вашем ВАЗ-2107, лучше всего ставить метки на всех стыках кардана перед снятием. И сборка по вашим меткам избавит вас от таких неприятных моментов. Зубило может быть полезно при ставке меток.

Замена крестовины:

⦁ все имеющиеся в наличии стопорные кольца удобнее снимать круглогубцами с изгибом;

⦁ выбиваем чашку крестовины молотком;

⦁ перевернув карданный вал, достаем чашку;

⦁ выбиваем следующую чашку и оставшиеся;

⦁ все выемки и все прочее прочищаем от грязи и наличия ржавчины.

Устанавливаем крестовину:

⦁ на крестовине с обеих сторон необходимо снять две чаши;

⦁ требуется крестовину поместить в проушины;

⦁ надеваем чашу, для этого следует сместить все одну сторону;

⦁ далее стоит насадить чашку до такого варианта, пока не появится канавка для стопорного кольца;

⦁ ставим стопорное кольцо;

⦁ теперь перевернув кардан, надо направить крестовину к чашке, надеть ее, также до момента, пока не покажется канавка;

⦁ ставим стопорное кольцо.

При сборе второй части может быть немного сложнее:

⦁ после снятия крестовины необходимо вставить во фланец эластичной муфты шлицевой конец карданного вала;

⦁ с помощью ключа на 27 с противоположного конца откручиваем крепление вилки к переднему валу;

⦁ требуется стянуть вилку шарнира с помощью съемника;

⦁ снимаем подвесной подшипник с вала.

При снятии подшипника можно попытаться просто его сбить.

На этом замена на ВАЗ-2107 заканчивается, ну а сборка делается непосредственно в обратном порядке.

Подвесной кардана: признаки неисправности и причины

Кроме постоянных высоких нагрузок, подшипник карданного вала также активно изнашивается по причине неудовлетворительного состояния дорог на территории СНГ и перегрузок самих автомобилей.

Езда по бездорожью, перевозка тяжелых грузов, агрессивная среда и тяжелые условия эксплуатации приводят к тому, что подвесной кардана выходит из строя намного раньше положенного срока.

Диагностировать подвесные подшипники при возникновении неисправностей можно по ряду характерных признаков:

• при движении авто заметна сильная вибрация;
• во время работы в области кардана подшипник издает гул, скрежет и т.п.;

Например, при активном старте с места слышен гул, далее при движении в области кардана что-то стучит, вибрация передается на кузов. Это явно указывает на проблемы с карданной передачей.

Указанные симптомы могут проявляться в результате износа резиновой подушки подшипника. Еще нередко гул подшипника кардана может появиться в морозы или при сильной жаре. Также нельзя исключать сильное загрязнение детали, перегрузки, ошибки при ремонте и установке. Как правило, это основные факторы, приводящие к повышенной нагрузке на кардан с последующей поломкой подшипника.

Отдельно добавим, что иногда сам подшипник даже после замены может быстро выйти из строя, так как нельзя исключать брак детали (среди дешевых аналогов встречается достаточно часто). То же самое можно сказать о детали, которая изначально имеет низкое качество. Результат- появление признаков поломки даже у относительно «свежего» подшипника.

Как снять карданный вал и подвесной подшипник ВАЗ 2107

1. Чтобы снять кардан вместе с ПП, сначала откручиваем фланец карданного шарнира, отсоединяем деталь от редуктора заднего моста. Чтобы кардан не проворачивался, застопорите его монтировкой или отвёрткой.

Важно знать:

Перед тем как открутить болты, сделайте метки у фланца редуктора и на валу, чтобы после замены при обратной установке сохранить ориентацию кардана, а так же избежать возникновения радиального биения, нарушения балансировки.

1. Теперь откручиваем крепление подвесного подшипника у ВАЗ 2107, а именно две гайки 17 мм поперечного кронштейна ПП.

1. Снимаем карданную передачу, так как показано на фото, используя монтировку. Далее так же необходимо поставить метки в точках.

1. Извлекаем крестовину. Сначала круглогубцами снимаем стопорные кольца из вилок карданного шарнира.
2. Потом аккуратно молотком выбиваем игольчатые роликоподшипники через головку, обычно они выходят без затруднений.

Важно знать:

Постарайтесь не повредить крестовину с игольчатыми роликоподшипниками. Если демонтаж затруднителен, смочите соединения смазкой WD-40.

1. Откручиваем гайку вилки шарнира, предварительно зажав кардан в тиски, как показано ниже.

1. Далее снимаем вилку шарнира карданной передачи, которая препятствует демонтажу опоры. Ниже представлены два способа снятия: 1) ударный, используя зубило с молотком; 2) безударный, с помощью съёмника.

1. Переходим к демонтажу ПП. Сначала требуется освободить подшипник от корпуса с резиновой вставкой внутри — которую вырезаем острым ножом.
2. После того как убрали корпус, останется спрессовать ПП. Применяем съемник или зубило с молотком. По завершению операции переходим к замене подшипника.

Как заменить подвесной подшипник на ВАЗ 2107 своими руками

1. Для правильной замены подвесного подшипника сначала наносим на шлицы кардана смазку «ШРУС», а затем устанавливаем на вал нижнюю шайбу.
2. Теперь надеваем подвесной подшипник, ориентируя стопорным элементом вверх (стараться без перекосов).

1. Подберите накидную головку, внутренний диаметр которой больше диаметра шлицев. Наставьте оправку на торец внутренней обоймы подшипника, далее надо запрессовать опору в упор до шайбы.
2. Теперь вставляем вилку на посадочную поверхность и напрессовываем, описанным выше способом.

Важно знать:

Собираем элементы кардана только по меткам, которые проставили при разборке.

1. Затем затягиваем вилку контргайкой и загибаем зубилом края в специальный паз.

Сборка и установка вала кардана ВАЗ 2101-2107 своими руками

Следующая операция после установки ПП на вал — это сборка кардана. Начинается процесс сборки с монтажа крестовины.

1. Сначала смазываем игольчатые элементы качения (даже если купили новые), используем «ШРУС».
2. Вставляем крестовину игольчатые роликоподшипники, затем в отверстия установленной вилки. Порядок выполнения операций наглядно показан на фото.

1. Залепляем крестовину стопорными кольцами с четырех сторон. Затем устанавливаем кардан, соблюдая поставленные ранее отметки. Процесс замены завершен.
