Удаление сажевых фильтров: для чего и как выполняется

Плюсы и минусы удаления

Для начала тщательно разберем положительные особенности, которые вас ожидают в случае подобной доработки:

• Вы гарантированно устраните возможность появления этой проблемы на будущее;
• Средний расход топлива незначительно снизится;
• Полностью восстановятся динамические характеристики автомобиля, это однозначно вам придется по вкусу;
• Для моторов с сажевыми фильтрами рекомендованы специализированные масла, которые стоят достаточно дорого. Удаление этой детали позволит заливать в двигатель обычное синтетическое масло;
• Вам не потребуется периодически заправлять в фильтр дорогостоящие реагенты;
• Цена удаления детали значительно ниже, чем покупка новой детали. Даже в том случае, если эту работу вы будете делать не самостоятельно.

Минусы. Недостатков подобного переоборудования предостаточно. Для некоторых людей появившиеся ограничения делают такую доработку полностью бессмысленной. Поэтому, нужно знать, чем может обернуться подобный ремонт. Недостатки следующие:

• Машину не пустят в Европу. Автомобиль после удаления сажевого фильтра не пройдет контроль выхлопных газов на таможне. Если часто ездите или планируете поездку в Европу, не стоит удалять эту деталь;
• Если машина на гарантии, вы ее потеряете;
• При работе двигателя на высоких оборотах, вы сможете заметить, что дым из выхлопной трубы будет значительно темнее, чем должен быть;
• Может свистеть турбина;
• Удаляется также и катализатор. Поэтому, автомобиль возможно не сможет пройти технический осмотр;
• В результате сбоев в работе блока управления двигателем, могут проявиться негативные последствия в виде повреждения выхлопной системы.

Как очистить сажевый фильтр DPF

Renault Logan Серебристый Бортжурнал 016 Замена воздушного фильтра. ТО1-1

Есть два основных способа очистки сажевого фильтра DPF от образовавшегося нагара. Первый подразумевает необходимость снятия фильтрующего элемента с автомобиля, а второй предполагает выполнение действий прямо на автомобиле. Оба способа имеют свои преимущества и недостатки, поэтому рассмотрим их отдельно.

Очистка сажевого фильтра со снятием

Сложность данного способа заключается в необходимости демонтажа сажевого фильтра дизельного двигателя, а также в продолжительности процедуры. В среднем, на очистку фильтра потребуется около 8 часов.

Для очистки используются специальные жидкости промывки сажевого фильтра, которые можно приобрести в автомобильных магазинов. Лучше выбирать составы проверенных брендов, таких как Luffe, Pro-tec, Liqui Moly и подобные. Данные жидкости представляют собой составы нефтяных компонентов и различных присадок, которые способны растворить сажевый нагар. Поставляются жидкости в 5-литровых канистрах, в среднем, на одну промывку потребуется вся канистра. Канистры сверху могут иметь место для крепления шланга, некоторые из них имеют шланг в комплекте. Шланг позволяет удобнее наполнить сажевый фильтр жидкостью для промывки.

Корпус снятого сажевого фильтра нужно заполнить жидкостью для промывки полностью и оставить на время, указанное в инструкции по применению состава (около 8 часов). После этого достаточно промыть фильтр струей воды, чтобы смыть остатки грязи, а также остатки средства для очистки.

Обратите внимание: К вопросу промывки водой нужно подойти серьезно, поскольку средство для очистки горючее и может воспламениться при поступлении выхлопных газов. После промывки сажевого фильтра водой остается его подсушить и установить на место. После промывки сажевого фильтра водой остается его подсушить и установить на место

После промывки сажевого фильтра водой остается его подсушить и установить на место.

Очистка сажевого фильтра без снятия

Способ промывки сажевого фильтра без снятия более быстрый, поскольку работы ведутся непосредственно на автомобиле. Конструктивные особенности фильтра позволяют подать жидкость для очистки через отверстие для установки датчика давления или температуры, предварительно их сняв.

Важно отметить, что для очистки сажевого фильтра без снятия используется другой состав. Связано это с тем, что работы ведутся прямо на автомобиле, и нет возможности убедиться, что полностью нефтепродукты будут удалены из сажевого фильтра. Поэтому для очистки используется состав на водно-щелочной основе

со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь

Поэтому для очистки используется состав на водно-щелочной основе. со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь.

Для промывки сажевого фильтра без снятия потребуется обзавестись пистолетом-распылителем.

Обратите внимание: Также можно найти изначально жидкости для промывки в аэрозольных баллончиках. Для эффективного использования жидкости в баллончике обязательно ознакомьтесь с инструкцией к ней. Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию

Это необходимо сделать для повышения эффективности работы щелочного состава

Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию. Это необходимо сделать для повышения эффективности работы щелочного состава.

Распыление состава на сажевый фильтр происходит под давлением около 8 бар. При этом процесс распыления должен быть интервальным: 10 секунд жидкость впрыскивается, потом 10 секунд нужно подождать перед впрыском новой дозы. Таким образом потребуется ввести около 1 литра жидкости для чистки

При этом важно также вращать и перемещать распылительный зонд, чтобы очистить сажевый фильтр целиком. После того как промывка щелочным составом проведена, аналогичным образом распыляется чистая вода. После выполнения работ по очистке сажевого фильтра жидкостными средствами рекомендуется провести процедуру дожига остатков сажи, путем эксплуатации автомобиля при повышенных оборотах на протяжении 20-30 минут

После выполнения работ по очистке сажевого фильтра жидкостными средствами рекомендуется провести процедуру дожига остатков сажи, путем эксплуатации автомобиля при повышенных оборотах на протяжении 20-30 минут.

Датчики температуры DPF

В системе DPF используются три датчика температуры. Первый датчик установлен сразу после турбокомпрессора во впускном патрубке каталитического нейтрализатора, второй установлен в выпускном патрубке каталитического нейтрализатора, а третий датчик в выпускном коническом патрубке DPF.

Датчики измеряют температуру ОГ на выходе из турбокомпрессора, после каталитического нейтрализатора и после прохождения через DPF и предоставляют информацию, необходимую для вычисления температуры DPF.

Эта информация используется в сочетании с другими данными для вычисления количества накопленных твердых частиц и для управления температурой DPF.

Проблемы самоочистки

В зависимости от режима эксплуатации, качества топлива и масла система регенерации сажевого фильтра активируется каждые 1500 – 5000 км. Но когда фильтр достаточно стар, все больше сажи остается в нем неудаленными, и электроника включает самоочистку все чаще. Это можно сделать и принудительно в условиях СТО. Но после большого пробега – обычно за 200 тыс. км – фильтр приходится менять: его поры в конце концов оказываются напрочь забитыми тем, что принято называть сажей.

Сажевый фильтр дизельного авто рано или поздно перестает очищаться и забивается. В таком случае его приходится заменять или удалять.

Замена обходится недешево, не одну сотню в твердой валюте, поэтому отечественные дизелеводы пытаются найти альтернативное решение вопроса. Например, прибегают к промывке фильтра некоей чудодейственной жидкостью, которая в самом деле может помочь, но ненадолго.

К слову, некоторые не особенно внимательные водители дизелей вспоминают о необходимости наполнять бачок с Eolys, только когда фильтр оказывается безнадежно забит. Если вы хотите сохранить ваш сажевый фильтр на более долгий срок, нужно следить за исправностью системы постоянно.

Удалить сажевый фильтр и перепрошить под его отсутствие электронику стоит немалых денег, но это дешевле, чем покупать новый.

Радикальный способ – удаление забитого фильтра из его корпуса с последующей сваркой разрезанных половинок. При таком подходе нужно также внести коррекцию в программу управления системой питания, чтобы электронный мозг мог нормально воспринимать отсутствие разницы температур и давления на входе в пустой корпус фильтра и на выходе из него. В итоге плата за такую “ампутацию” тоже может выйти внушительной – в несколько тысяч гривен.

Рекомендация Авто24

Какой способ решения проблемы забитого сажевого фильтра выбрать, каждый водитель пусть решает сам. А мы хотели бы дать совет тем, кто только собирается купить автомобиль с дизелем экологического класса Euro 4 и выше. Да, владея машиной с дизелем, заманчиво экономить на топливе. Но нужно учитывать, что содержать современный дизель – и в особенности подержанный – не так уж и дешево. Если не покупать специальные масла, топливо с низким содержанием серы, не промывать вовремя форсунки и не следить за состоянием сажевого фильтра, вся экономия на топливе может быть сведена на нет.

Экскурс в теорию: что такое сажевый фильтр

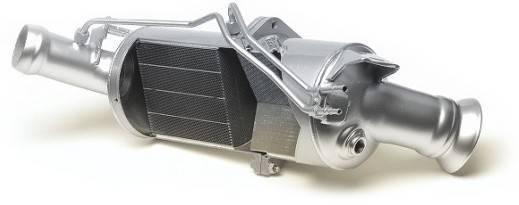

Как выглядит

По конструкции – это керамическая матрица, состоящая из большого количества глухих перфорированных каналов. Находится эта дорогостоящая компоновка в банке круглого или овального сечения внушительных размеров.

По ходу движения отработанных газов частички сажи остаются в этих самых каналах, поскольку они не проходят через мелкую перфорацию. Логично предположить, что такой отстойник быстро забьется, если не удалять скопившуюся сажу. Отметим сразу, что ее удаляют, а точнее выжигают, и для этого даже разработан специальный режим работы двигателя.

Где стоит

Находится сажевый фильтр в выпускном тракте, недалеко от выпускного коллектора. Если есть катализатор, то «сажевик» стоит сразу за ним. Иногда их объединяют в один корпус для того, чтобы отсеянная сажа находилась как можно ближе к двигателю. Такая компоновка делает возможным нагрев внутренностей противосажевого фильтрующего элемента до высоких температур – условие №1 для обеспечения выжигания сажи.

Как узнать, удален ли…

Обычно этим вопросом задаются владельцы б/у автомобилей. Узнать, есть ли сажевый фильтр на автомобиле, можно на диагностическом оборудовании. Когда он удален, модель контроля и анализа заполнения фильтрующего элемента сажей отключена. Поскольку заводскую банку обычно оставляют на месте, а ампутируют только матрицу, след вмешательства отчетливо виден – это замкнутый сварной шов в неположенном месте.

DPF, FAP – что это

Если расшифровать эти аббревиатуры, то получим перевод словосочетания «сажевый фильтр» в английской транскрипции (Diesel Particulate Filter) и в французской (Filtre a Particules). На деле разница между ними состоит в процессе организации регенерации (режима выжигания сажи), о чем мы поговорим в соответствующем разделе.

Промывка сажевого фильтра

Если сажевый фильтр чрезмерно засорен и не удается запустить регенерацию — выходом из положения может стать его промывка. Эту услугу предоставляют в сервисных центрах, но при желании можно осуществить промывку и своими руками.

Промыть сажевый фильтр дизельного двигателя можно как со снятием, так и непосредственно на автомобиле. Для этого используется специальная промывочная жидкость. При этом почистить фильтр без снятия нельзя той же самой жидкостью, что используется для промывки демонтированного устройства.

Снятие фильтра необходимо производить в соответствии с рекомендациями по эксплуатации автомобиля.

Затем необходимо:

• замочить фильтр в очищающей жидкости (сроки зависят от типа применяемого средства);
• продуть его с помощью компрессора;
• установить обратно на место.

После этого следует запустить двигатель и провести регенерацию в штатном порядке.

Для того чтобы провести промывку сажевого фильтра без его снятия с автомобиля, необходимо выкрутить из выхлопной датчик температуры или давления. В отверстие от них вставляется специальный зонд, с помощью которого очищающая жидкость будет распыляться на фильтр. Обычно для этого используют щелочной раствор. Впрыскивание раствора необходимо повторить несколько раз с интервалом в 5 секунд. Вследствие такой манипуляции частички сажи растворяются и равномерно распределяются по поверхности фильтра. Это создает возможность сжечь их впоследствии в процессе регенерации.

Так как замена сажевого фильтра стоит очень дорого, многие автовладельцы предпочитают вообще удалить его из автомобиля.

Выезд на таком автомобиле за границу становится невозможным, а гарантия от производителя теряется.

Сажа в двигателе возникает как побочный продукт сгорания топлива. Хотя ее объем зависит от соотношения воздуха и топлива, она все же формируется в том или ином количестве. Препятствовать загрязнению окружающей среды ею помогает сажевый фильтр, который задерживает в себе около 97% всех частиц. Он не дает ей выйти наружу, а в будущем попросту сжигает при работе двигателя. Такой эффект сжигания и называется регенерацией.

Забит сажевый фильтр на дизеле: признаки и последствия

Роль «сажевика» такова, что он только отнимает силы у двигателя. Дело в том, что сажа постоянно накапливается внутри него, создавая сопротивление движению отработанных газов. В городе этого не заметить, а вот на трассе автомобиль с едва заполненным фильтром будет ускоряться менее охотно. Впрочем, езда по загородному шоссе очень полезна для дизельного двигателя, позже мы объясним почему.

Так или иначе, незначительное падение тяги заметить тяжело

Гораздо легче и полезнее обратить внимание на приборное табло, где специальная лампа или комбинация светодиодов обрисуют тяжесть проблемы. Точный ответ, что означает тот или иной значок, можно найти только в инструкции к машине

В качестве примера предлагаем рассмотреть алгоритм сигнализации проблем с DPF на автомобилях VAG:

• Иконка DPF. Фильтр почти полон, за плечами не одна безуспешная регенерация, но шанс выжечь сажу штатными средствами еще есть. Как только значок подсветился, в срочном порядке выезжайте на трассу. Что к чему и почему, мы расскажем.
• Чек + DPF. Верный признак того, что «сажевик» забит. Компьютер переходит в аварийный режим, оставляя владельцу единственную возможность – выжечь сажу особым режимом.

Приборное оповещение дублируют реальные вещи, такие как расход топлива, уровень масла в двигателе, реакция на педаль газа. Например, ориентироваться на приближающийся выход из строя сажевого фильтра помогают такие признаки:

• Средний расход топлива на 100 км внезапно увеличился на 1-2 литра.
• Вырос уровень масла в двигателе в результате попадания солярки в картер.

Объяснение этим событиям одно – безуспешная регенерация (выжигание сажи штатными средствами). Цель прожига – повысить температуру в сажевом фильтре, чтобы сажа выгорела (преобразовалась в углекислый газ) и каналы матрицы снова стали свободными. Повышают эту самую температуру в основном за счет послевпрыска топлива, чтобы ДТ догорало в «сажевике». Если не соблюдать предписания производителя по поводу режима езды во время регенерирующего мероприятия, то успешного результата не получить. Попытки прожига будут часто повторяться, что в итоге приведет к упомянутым вещам – возрастанию расхода солярки и уровня масла.

От идеи пустить все на самотек рекомендуем отказаться. Когда сажевый фильтр почти забит, то машина ведет себя не лучшим образом, ведь аварийный режим – это сплошные ограничения по скорости и текущему расходу топлива. Если этот факт не останавливает, то итог «игнора» экстренного оповещения сработает в любом случае: при полностью забитом очистителе машина глохнет и не заводится, либо заводится и сразу останавливается.

Последствия

После удаления сажевого фильтра на дизеле вы решите проблемы с высоким расходом и низкой мощностью, но в работе мотора могут возникнуть другие нарушения:

• неправильное отображение состояния детали;
• посторонние звуки.

Удаление фильтра

Система будет видеть, что фильтр не забивается, а это невозможно, после чего она решит, что фильтр неисправен, в результате чего авто перейдет в аварийный режим. Во избежание данных проблем нужно перепрограммировать блок управления, иначе вам не избежать постоянных ошибок.

Необходима прошивка от той версии авто, на которые сажевые фильтры производитель не устанавливал, и ее нужно загрузить в ЭБУ. Никто точно не знает, чего не достает в данной прошивке и какие последствия могут возникнуть. Возможно, штатные параметры машины не совпадут с новыми изменениями, в результате чего не будет работать круиз-контроль или другая важная для вас опция, которая отсутствовала в старой прошивке,

Найти подходящую прошивку для своего двигателя вы можете в интернете, но это опасно – результат может быть непредсказуем. Если прошивка проработает некоторое время, проблемы могут начаться через год:

• плавающие холостые;
• тряска стрелки спидометра;
• неравномерный впрыск.

Наилучшим вариантом решения проблемы с ЭБУ является установка официальных программ от производителя с некоторыми изменениями, которые вносят опытные специалисты.

Для решения проблем с удалением сажевого фильтра можно также установить эмулятор, имитирующий наличие фильтра в системе. Особое электронное устройство будет отправлять сигналы, идентичные тем, которые производит реальный фильтр, а бортовой компьютер будет считать, что все в порядке.

Процесс удаления: физический и программный этапы

Процедура состоит из двух этапов — физического и программного.

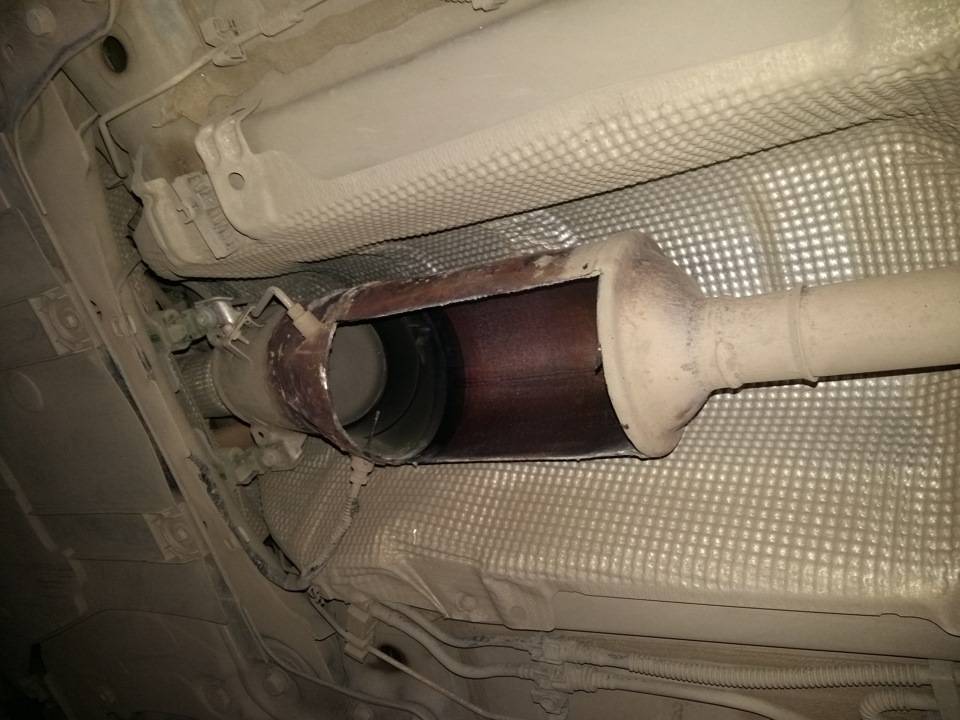

Физический нетруден. Специалисты находят банку, в которой расположены фильтр и катализатор, и вырезают её. В некоторых моделях авто для этого придётся снять выхлопную трубу. Взамен фильтра нужно что-нибудь поставить — это могут быть как обычные металлические заглушки, так и пламегасители. Установка пламегасителя немного увеличит срок службы глушителя. Если компонент оснащён датчиками температуры и зондами углекислого газа, может потребоваться их изъятие и установка в заглушку — это помогает избежать программных ошибок.

Внешний вид изъятого сажевого фильтра

Затем надо перепрограммировать блок двигателя. Если этого не сделать, датчики будут считать, будто фильтр постоянно забит. Результат — демонстрация кодов неисправностей, а в некоторых случаях и вовсе включается аварийный режим.

Эта часть процедуры выполняется исключительно экспертами сервисного центра. Добиться результата можно тремя способами.

1. Установить прошивку от той версии авто, где по умолчанию нет сажевого фильтра. Метод чреват снижением функциональности — например, на Honda CRV отключается круиз-контроль.
2. Установить прошивку, созданную энтузиастами. Это своего рода лотерея — может повезти, а может и нет. Качество прошивок сильно варьируется.
3. Установить прошивку от изготовителя автомобиля. Лучший вариант, не несущий практически никакого риска.

В некоторых моделях Nissan, Toyota, Mazda и Ford невозможно выполнить стандартную перепрошивку — приходится прибегать к эмуляции. Устанавливается приспособление-обманка, заставляющее блок считать, будто фильтр расположен на своём месте. Контроллер получает сигналы и не замечает изъятия компонента. Однако у этого варианта есть недостаток — режим регенерации всё равно будет включаться, так что расход топлива не снизится.

Чем промыть сажевый фильтр

Качественными
считают очистительные средства компании Liqui Moly, но они дорогие. Средство способствует
снижению образования нагара. Оно подходит для транспорта с дизелем. Постоянное использование
очистительных присадок позволит увеличить ресурс фильтра.

Ещё
одно эффективное средство – Diesel Partikelfilter Schutz. Одной упаковки хватит
на 2 000 км. В топливный бак это вещество добавляют перед заливкой топлива. Не
рекомендуется использовать Diesel Partikelfilter Schutz вместе с другими
средствами. На 75 литров топлива уходит 1 флакон.

JLM
– тоже качественное средство для промывки сажевика. Если добавлять его через
каждые 10 000 км, оно сможет полностью восстановить работоспособность элемента.
JLM можно использовать на любых авто.

Русское
средство — «Охрана». Со слов производителя, оно может надежно защитить DPF от засорения. Норма — 1 флакон на 10 000 км пробега. Вещество добавляют
в топливный бак. Процесс очистки запускается во время движения транспортного
средства. На элементы топливной и выхлопной систем негативного воздействия при
этом не оказывается. Применение средства «Охрана» ведет к значительному
снижению токсичности выхлопа.

Виды регенерации — способы очистки

По сути сажевый фильтр представляет собой емкость, заполненную веществом с пористой структурой (чаще всего используется керамика). При прохождении выхлопных газов через эти «соты» сажа и гарь оседают на порах наполнителя.

Со временем поры закупориваются и прохождение выхлопных газов затрудняется, что приводит к увеличению расхода топлива и снижению мощности двигателя, повышается риск возникновения различных неполадок.

Для восстановления свойств фильтра производится процедура регенерации, которая может быть двух типов:

1. Активный. Очищение пор происходит за счет повышения температуры внутри фильтра до 600-1000 градусов Цельсия. При такой температуре сажа полностью сгорает.
2. Пассивный. Здесь удаление сажи происходит также за счет ее сгорания, но протекает горение при температуре около 350°С (это нормальная температура отработанных газов дизеля). Для окисления сажи нужен специальный катализатор, понижающий температуру реакции – например, платина в фильтрах компании Volkswagen (те самые сажевые фильтры с каталитическим покрытием, которые упоминались ранее).

Активная регенерация требует выполнения специальных процедур со стороны автовладельца, а пассивная происходит без какого-либо участия водителя авто.

Если регенерация не имеет нужного эффекта, то всегда можно просто промыть фильтр. Промывка сажевого фильтра выполняется после его снятия с автомобиля. Агрегат помещают в специальный химический состав на некоторое время, а потом пропускают этот же состав через фильтр под давлением.

Как запустить регенерацию сажевого фильтра

Повысить температуру внутри сажевого фильтра для полного сгорания сажи можно одним из следующих способов (активная регенерация):

1. Введение в топливную смесь специальных присадок (чаще всего на основе церия), которые при прохождении вместе с выхлопными газами продолжают гореть. При этом снятия самого узла автомобиля не требуется. Недостатком данного метода является его низкая эффективность – способ может дать положительный эффект только при начальном этапе загрязнения (не более 2000 – 3000 километров с момента срабатывания индикатора ошибки на панели бортового компьютера).
2. Запуск особой процедуры работы двигателя через блок электронного управления авто. В этом случае снижается подача воздуха, топливо впрыскивается на такте выпуска (то есть попадает несгоревшим в систему отведения выхлопных газов). В отдельных моделях автомобилей применяются оригинальные технологии, например, дополнительно вводится присадка, или снижается отток сгоревших газов и т.п.

Если регенерация не помогает – необходим ремонт сажевого фильтра.

Его снимут, разберут и почистят вручную или полностью заменят в мастерской. Конечно, это можно сделать и своими руками, но лучше довериться специалистам.

Запускается процедура регенерации чаще всего без участия пользователя:

1. Срабатывает датчик повышения уровня сажи в фильтре.
2. В процессе движения блок управления самостоятельно повысит обороты, понизит приток воздуха и прочистит сажевый фильтр.

Но, если попытки прочистки не увенчаются успехом, или уровень сажи будет критическим, то блок управления откажется от попыток очистки и высветит ошибку.

В этом случае можно будет попытаться запустить процедуру самостоятельно через сервисное меню электронного блока управления (ЭБП) и следовать указаниям системы (если не поддерживается автоматический режим управления оборотами).

Все зависит от модели автомобиля и прошивки ЭБП. В отдельных случаях может потребоваться знание сервисных кодов или подключение внешних устройств диагностики.

Какая жидкость поможет для регенерации сажевого фильтра дизельного авто

Если вы не стали обладателем авто с сажевым фильтром с каталитическим покрытием или встроенной автоматической процедурой регенерации, то всегда можно прибегнуть к использованию спецприсадок.

Попытаться восстановить сажевый фильтр можно, например, с помощью универсальных средств:

1. Катализаторы регенерации от компании ARDINA — Diesel Particulate Filter Regeneration Aid (заливаются в бак с топливом как присадка).
2. Liqui Moly Pro-Line Diesel Partikelfilter Reiniger – очиститель, который требует принудительного впрыска, после применения его необходимо нейтрализовать другим раствором (Pro-Line Diesel Partikelfilter Spulung).
3. Liqui Moly Diesel Partikelfilter Schutz – еще одна присадка, выступающая катализатором.

ВИДЕО ОПИСАНИЕ Если в автомобиле используется оригинальная присадка (для автоматической подачи из специального бака в режиме регенерации сажевого фильтра), то заказывать ее стоит у официальных дилеров.
