Указатель уровня топлива: принцип работы, неисправности, замена датчика

Как устранить поломку?

Если топливный датчик работает некорректно, потребуется выполнить ремонтные работы. На каждой модели автомобиля процесс демонтажа этого устройства может значительно отличаться, а также требовать специального инструмента. Тем не менее, общие действия носят схожий характер и заключаются в следующем:

1. отсоединяется минусовая клемма от аккумулятора;
2. обеспечивается доступ к прибору путем демонтажа обшивки багажника;
3. откручиваются фиксирующие положение датчика крепежные болты, снимается пластина;
4. демонтируется изделие, металлические элементы зачищаются (если оно будет использоваться снова).

Доставать ДУТ необходимо только после отсоединения всех проводов и посторонних элементов. Изделие должно извлекаться легко, без видимых усилий. На старых авто прибор может «прикореть»: в таком случае его потребуется смазать специальной жидкостью (например, WD).

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

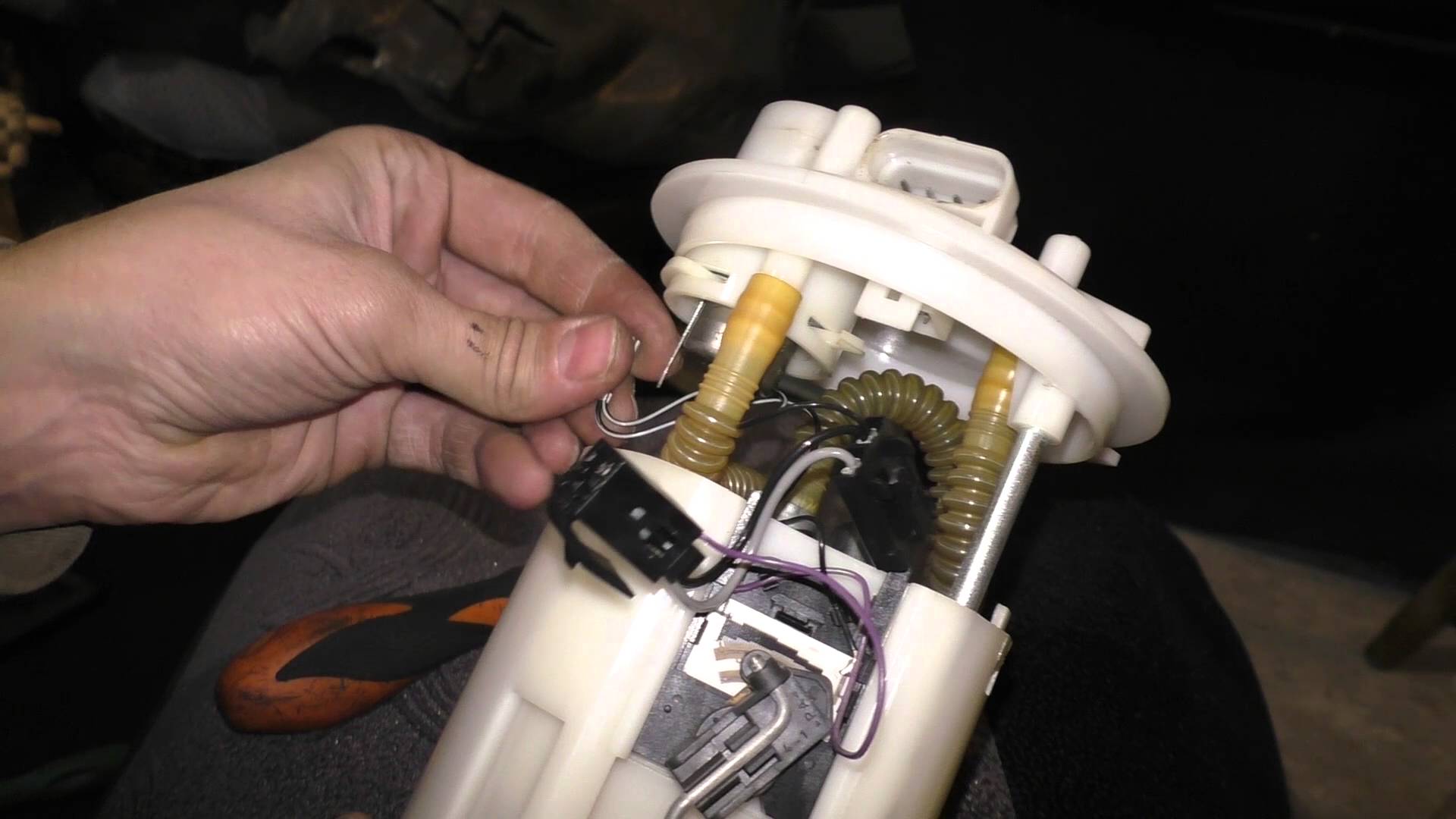

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

Признаки неисправности датчика: правила самостоятельной диагностики

Первым и самым явным признаком выхода топливного датчика из строя является несоответствие между показаниями УУТ (указателя уровня топлива и состоянием бензобака). Правда, нельзя скидывать со счетов и другую причину: ведь вполне может быть разорван контакт между ДУТ и УУТ или возникнуть неполадки в приборной панели. Но это случается реже и легко диагностируется.

Датчик уровня топлива ВАЗ2110 работает некорректно, если подключен неправильно или неверно установлен поплавок. Если исправить ошибки, то прибор начнет давать верные показания. Но погрешности дают знать о себе сразу после неверной установки ДУТа, а если прибор длительное время функционировал корректно, и в один прекрасный день начал врать, значит, имеют место неполадки в его работе.

Сначала проводится визуальный осмотр деталей, находящихся снаружи. Наличие окислений на разъемах и клеммах выявляются сразу. Если они не значительны, то контакты зачищаются. Потенциометр тоже можно вскрыть, поддев тонкой отверткой крышку и осмотреть состояние бегунка и резистивных дорожек.

Принцип работы ДУТ

Принцип работы датчиков уровня топлива классический и простой – изменения положения поплавка «считывает» контрольное устройство, и передает информацию цифровым или аналоговым сигналом к приборам визуального контроля. Точность данных определяет вид и особенности устройства контрольного оборудования.

Рычажного типа

Взаимодействие элементов датчика этого типа представлено следующим:

• поплавок постоянно занимает верхний уровень топлива;
• потенциометр, подключенный к электросети автомобиля через индикатор на приборной панели, при полностью заполненном бензобаке, создает сопротивление около 7 Ом, что соответствует отметке на приборе контроля «П»;
• при работе двигателя бензин расходуется, уменьшая количество топлива в баке – поплавок опускается вместе с падением уровня, перемещая бегунок потенциометра;
• движение последнего по резистивным пластинам плавно увеличивает сопротивление до 230 – 340 Ом (зависит от характеристик автомобиля), где максимальное значение информирует о полностью пустом баке.

Надежность такой конструкции проверена годами использования. Вместе с тем, точность показаний со временем ухудшается из-за износа резистивных пластин и бегунка.

Трубчатого типа

В работе датчика трубчатого типа использован принцип управления, аналогичный снятию информации рычажными системами, но имеются принципиальные конструктивные отличия. Его основные элементы представлены:

• Корпус с направляющей стойкой и резистивным проводом.
• Поплавок, оборудованный контактными кольцами.
• Фланец крепления устройства с контактной группой для подключения управляющих проводов.

Контроль уровня топлива осуществляется в следующем порядке:

• через отверстие в нижней части корпуса поступает топливо;
• по мере заполнения бака поплавковый механизм перемещается, и будет стоять верхней точке;
• его движение изменяет сопротивление и, следовательно, показатель наполненности бака на индикаторе;
• в верхней точке задействован небольшой отрезок контактного провода, и сопротивление имеет минимальное значение, нижней – длина увеличивается, с соответствующим возрастанием конечных показателей.

Размещение поплавка в ограниченном, сглаживающем колебания автомобиля, пространстве обеспечивает информирование об уровне топлива точнее, чем узлы рычажного типа. Но возможность установки на автомобили ограничена конструктивными особенностями топливных баков.

Электронный (бесконтактный)

Электронные датчики уровня топлива устанавливают в бак при использовании современных образцов бензина на этаноловой, метаноловой основе или био дизеля, так как монтаж контактных узлов определения уровня не эффективен – показания неточны, а износ деталей велик. В свою очередь, неактивный магнитный датчик положения жидкости с задачей справляется успешно и, имеет следующие особенности:

• Исполнительная часть находится в герметическом корпусе, с топливом соприкасается только магнитный поплавок и рычаг.
• Измерения высоты топлива осуществляется сигналом, сгенерированным магнитным полем.
• Изменения фиксируются заранее определенными отрезками, прохождение которых изменяет амплитуду сигнала обратной информации. Так, при заправке бака «до полного» датчик сменит показания только после прохождения следующей отметки, и водитель не будет иметь возможности наблюдать за плавным падением уровня.

Чтобы посреди пути не остаться без топлива, требуется знать количество горючего в баке. Благодаря устройству можно понять, нужно или нет посещать заправку, какой запас бензина присутствует в баке и получится ли ехать далее. Это не просто полезное устройство, а прибор, отвечающий за уровень безопасности на дороге. Современным законодательством предусмотрено обязательное наличие подобного датчика и его исправное состояние.

Диагностика неисправностей

Бывают случаи, когда датчик указывает на то, что бак всегда пустой или заполнен полностью. Причем показания не меняются, даже если поменять уровень топлива.

Основные причины:

1. Датчик неисправен и нуждается в замене.
2. Имеется плохое контактное соединение с кузовом.
3. Неисправность регулятора напряжения, который подает некорректное питание к датчику.
4. Указатель топлива неисправен.
5. Имеются проблемы, связанные с проводкой цепи датчика, чаще всего, обрыв.

Перед тем, как делать выводы о неисправности регулятора напряжения, необходимо замерить выходное напряжение на контактах устройства. Для этого потребуется снять приборную панель и подключить вольтметр к контактным выводам.

Для проверки устройств не имеет значение последовательности. Чаще всего, проблему начинают искать в приборах, которые находятся в самом доступном месте.

Неисправности поплавка и иных деталей

Случаи неработающего датчика часто связаны с неисправностью поплавка. Сами элементы разделяют на два вида:

• Пустотелые. Чаще всего они изготавливаются из тонкого металла или пластика.
• Имеющие пористую основу. Их делают из пенопласта.

Первый тип поплавков изнашивается или повреждается, и это становится заметно, если заправить полный бак. Стрелка не будет доходить до конца. При образовании в прорехи внутрь поплавка станет попадать бензин, начнет топить его. В результате стрелка вообще не будет подниматься.

Показания могут быть неправильными и в случае, если сам бак получил повреждения и погнулся, из-за этого уровень топлива находится не в стандартном положении. Например, он нередко поднимается выше при прежнем объеме бензина. Поплавок может задевать стенки бака. В таком случае указатель работать будет, но диапазон ограничится. Стрелка может начать останавливаться в определенном положении, и избавиться от проблемы можно будет, только заменив или восстановив бензобак.

Иногда при покупке подержанной машины продавец говорит о том, что чистил систему подачи топлива, после этого датчик перестал работать. Не стоит верить этим словам. Внимательно осмотрите машину и проверьте, в каком состоянии бензобак, если он деформирован, стоит сделать несколько выводов:

• Вас уже обманывают, возможно, авто имеет и другие скрытые дефекты.
• Бензобак менять или ремонтировать, что достаточно дорого.
• Авто, возможно, битое, внешние дефекты исправили, а на баке сэкономили.

Стоит задуматься, покупать ли вообще такую машину или искать другой вариант. Однако в некоторых случаях не все так страшно, и ДУТ показывает неправильно из-за изгиба рычага, из-за которого стрелка не доходит до нужной отметки. Это приспособление несложно поправить и вернуть в исходное положение, однако стоит найти первопричину его изогнутости. Обычно это какое-либо механическое воздействие на бак. Не исключено, что стрелка все равно будет подклинивать. Если это происходит, значит, бак погнут, и нужно искать, где именно.

В диагностике проблемы стоит обратить внимание не только на сам датчик, но и на указатель уровня топлива. Чаще всего о нем забывают или не обращают на него внимания, хотя в 20% случаев в неправильных показаниях виноват именно он

Подвижная обмотка индикатора может подклинивать, и в результате этого прибор выдает неправильные показания. Это объясняется отсутствием возможности свободного перемещения.

Виды автомобильных датчиков уровня топлива

В технических устройствах существует много типов датчиков уровня топлива:

• резистивные;
• емкостные;
• электромагнитные;
• магнитные;
• ультразвуковые;
• оптические;
• лазерные и другие.

Спецификой применения датчиков уровня топлива в автомобилях является:

• наличие расплескивания топлива, перемещения уровня во время движения транспортного средства;
• легковоспламеняемость топлива;
• летучесть углеводородов;
• агрессивность среды;
• помещение топлива в металлический бак.

Учитывая перечисленные особенности, многие типы ДУТ теоретически невозможно использовать в автомобиле, другие показали свою ненадежность. В некоторых автомобилях использовались ультразвуковые датчики объема, но и они часто дают некорректные результаты. В большинстве легковых автомобилей используют датчики рычажного и трубчатого типа.

Рычажного типа

Это самый распространенный тип датчиков уровня топлива. Типовая схема изображена на рисунке:

На рисунке:

1. Потенциометр.
2. Бегунок потенциометра (перемещающийся контакт).
3. Рычаг.
4. Поплавок.
5. Топливозаборник.

Основное преимущество таких датчиков – предельная простота. Поплавок имеет инерционность, поэтому во время движения автомобиля он медленно перемещается по поверхности топлива в баке, не создавая эффекта «дергания» стрелки индикаторного прибора на панели. Датчики такого типа начали применять еще в начале прошлого века.

Принцип действия основан на изменении сопротивления (соответственно, тока в цепи) между крайним выводом потенциометра и бегунка. Этот потенциометр включен в цепь +12 Вольт – индикатор на приборной панели – масса автомобиля. Индикатор на приборной панели показывает ток в цепи, пропорциональный уровню топлива.

В последнее время появилась тенденция передавать сигнал по цепям электрооборудования в цифровом виде. Это немного усложнило устройство датчика. Потенциометр встраивается в один модуль с аналогово-цифровым преобразователем и ретранслятором цифрового сигнала. Преимущества такого способа передачи – увеличение надежности, помехозащищенности,  возможность «повесить» данные датчика сразу на CAN-шину, не вести отдельный провод на модуль приборной панели. Стоимость таких устройств значительно выше.

Удобность расположения ДУТ в едином модуле с бензонасосом в том, что, производя регламентные работы по обслуживанию бензонасоса (например, замена фильтра), можно одновременно почистить потенциометр и бегунок. В некоторых автомобилях предусмотрена отдельная шахта для ДУТ.

Трубчатого типа

Такие датчики находят применение в современных автомобилях. Их преимущества:

• менее чувствительны к колебаниям топлива в баке;
• измерительный элемент защищен от соприкосновения с топливом, что увеличивает срок его эксплуатации;
• большая точность измерений.

Типовая схема датчика трубчатого типа показана на рисунке:

1. Отверстие, через которое поступает топливо.
2. Пластина изолирующая.
3. Трубка защитная.
4. Стойка направляющая.
5. Поплавок.
6. Кольца контактные.
7. Резистивный провод.
8. Фланец крепежный.

Внешний вид такого датчика в разобранном виде:

и в сборе:

Применяют также электромагнитные датчики с магнитным поплавком.

Как сделать датчик своими руками?

Самодельный емкостный контроллер производится из двух модулей, подключенных между собой с помощью трех проводов:

1. Первый модуль, выполненный в виде металлической пластины, подключается к блоку емкостного регулятора.
2. Второй модуль необходимо соединить с блоком отображения.
3. По двум электролиниям питание поступает на блок устройства. По третьему проводнику на блок идет сигнал, преображающийся в показатель объема топлива.

Прежде чем изготовить датчик, надо учесть следующие нюансы:

1. Рабочая поверхность двух электродов должна быть заизолирована от контакта.
2. Пространство между электродами должно полностью заполняться топливом, если контроллер погружается в жидкость.
3. В бензобак необходимо установить датчик под наклоном.
4. Самодельное устройство не должно иметь подвижных компонентов и частей.
5. Питание регулятора должно быть организовано не более, чем от 5 Ватт. Если напряжение будет более высоким, то топливо может воспламениться от воздействия искры.
6. Измерительная схема должна быть размещена как можно ближе к контроллеру. Кабеля для ее соединения должны быть не длиннее 2 см.

Неисправности

По каким причинам может не работать указатель уровня топлива:

• перегоревший предохранитель;
• отсоединить поплавок от скользящего контакта;
• неисправность индикатора приборной панели (например, нарушение точек сварки);
• отсутствие хорошего контакта на каком-либо участке цепи (обрыв проводов, окисление на стыках разъемов, трещины в точках пайки);
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может быть образование оксидов, налет на поверхности, ослабление давления скольжения на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым манометр неправильно показывает уровень топлива в баке:

• дефект отливки поплавка, из-за которого он заполнен топливом. Поломка случается крайне редко, но все же возможна, как и изгиб тяги поплавка из-за механического напряжения при неквалифицированном ремонте;
• скопление отложений на направляющей стойке (характерно только для трубчатых датчиков). В этом случае движение поплавка будет затруднено.
• наличие в цепи дополнительного сопротивления (окисление на разъемах, плохой контакт с массой, образование оксидов, отложение на резистивном слое и скользящий контакт);

Стрелка всегда указывает на полный бак, если система:

• провод, идущий к индикатору, где-то закорочен на массу, в результате чего сопротивление в цепи уменьшается.
• произошло отрыв поплавка от скользящего контакта (в этом случае курсор всегда будет в крайнем положении);

Мигающая стрелка проверяемого оборудования указывает на частичное истирание резистивного пути потенциометра. Это также вызовет сбой в работе указателя. Поскольку чаще всего используется автомобиль с топливным баком, заполненным на 40-60%, именно в этом диапазоне наиболее быстро происходит истирание резистивного слоя. Следовательно, указатель может работать правильно только тогда, когда положение скользящего контакта касается неповрежденного резистивного слоя.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива

Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива

В подобной ситуации потребуется провести проверку поплавка на уровень герметичности

Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

• потеря герметичности встроенного поплавка;
• сильный изгиб проволочного держателя;
• нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
• механический обрыв переменного резистора;
• потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Это интересно: Обновленный Subaru Forester

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Снятие датчика

В прямой зависимости от модели транспортного средства, процесс снятия устройства может немного отличаться. В любом случае определённые моменты являются схожими. Вот основные действия, направленные на снятие вышедшего из строя датчика:

1. Изначально сбрасывается минусовая клемма с аккумулятора транспортного средства.
2. Обеспечивается доступ к датчику. Для этого требуется снять в багажнике обивку. В некоторых случаях потребуется демонтировать одно из задних сидений.
3. Все датчики оснащены специальной фиксирующей предохранительной пластиной. Чтобы удалить её, нужно открутить крепёжные болты.
4. Обязательно нужно почистить датчик от пыли и грязи, если планируется после ремонта использовать его снова.
5. С прибора снимаются все крепёжные болты и провода.

После выполнения всех описанных манипуляций, устройство можно доставать. Данный процесс необходимо выполнять аккуратно, чтобы не была повреждена его конструкция.

Типы ДУТ и принцип их работы

Популярные конструкции ДУТ: рычажный, трубчатый и электронный. Принцип работы у всех одинаковый. Контролер считывает положение поплавка и передает информацию на индикатор. Точность и надежность работы зависит от устройства оборудования.

Рычажный

Состоит из поплавка, подвижного соединительного рычага и потенциометра (бегунок с резисторными пластинами).

При полном баке, поплавок располагается на верхнем уровне. Через рычаг он соединен с потенциометром. Последний, через индикатор, с бортовой электросетью. Сопротивление равно 7 Ом., заполнение отражается в показаниях прибора на панели.

По мере сжигания бензина, уровень падает. Поплавок опускается. Соединенный с ним бегунок двигается по резисторным пластинам и увеличивает сопротивление потенциометра, максимально до 230-240 Ом. Когда он доходит до этого значения, индикатор показывает, что бак пустой.

Конструкция очень надежная. Единственный недостаток связан с износом деталей, из-за чего падает точность.

Трубчатый

В конструкцию входят поплавок, полая трубка и контактная группа. Датчик работает аналогично предыдущему, но есть конструктивные отличия. Поплавок имеет контактные кольца. В корпусе есть резистивный провод и направляющая стойка. Для подключения управления, предусмотрен крепежный фланец.

Бензин поступает в корпус снизу. При полном баке, поплавок располагается наверху. В этой точке, на него замкнут минимальный отрезок контактного провода, сопротивление – наименьшее. По мере расходования топлива, поплавок опускается, резистентность увеличивается. Внизу она будет максимальной.

Преимущество системы в том, что поплавок находится в ограниченном пространстве. Колебания машины сглаживаются, показания намного точнее, чем у рычажной схемы. Но, есть ограничения по установке.

Электронный

Это современная модель, в которой детали не соприкасаются с топливом. Считывающий узел соединяется с рычагом через магнитное поле. Погрешность измерений – не более 1%. Подобные устройства применяются, когда машина заправляется бензином на основе метанола, этанола либо биодизеля. Другие конструкции в таких случаях малоэффективны.

Исполнительный узел датчика располагается в герметичном корпусе. В контакт с топливом вступает только рычаг и магнитный поплавок. Высота поплавка меряется по импульсам магнитного поля. Фиксация изменений ведется по установленным отрезкам. Их прохождение меняет амплитуду обратного сигнала. Индикатор обновляет показания после того, как датчик пройдет очередную отметку.

Как организовать GPS ГЛОНАСС контроль расхода топлива

Для организации эффективной системы контроля топлива в офисе компании устанавливается программа мониторинга транспорта, например, решение «1С:Центр спутникового мониторинга ГЛОНАСС/GPS», а транспортные средства оснащаются GPS ГЛОНАСС трекерами. Для максимально точной оценки фактического расхода ГСМ рекомендуется дополнительно установить на автомобили датчики уровня топлива. Способы организации контроля ГСМ:

Расчётный метод по нормам расхода топлива

• В системе GPS мониторинга фиксируются нормативы расхода топлива,
• С автомобильных трекеров в систему мониторинга поступают данные о фактическом пробеге ТС,
• Система автоматически рассчитывает расход топлива, умножая нормативные показатели расхода ГСМ за 1 км. на данные по пробегу за определенный период.

При этом данные о пробеге и движении каждого автомобиля отображаются на электронной карте, и диспетчер может оценить обоснованность расхода топлива, сравнив фактические передвижения транспорта с запланированными маршрутами.

• низкая стоимость,
• не нужно оборудовать топливную систему дополнительными устройствами,
• полученная информация точнее, чем при расчете по данным одометра.

• расчетные показатели могут существенно отличаться от фактических,
• нет возможности отслеживать сливы и заправки.

Штатные датчики для контроля расхода топлива

Штатный датчик – это, чаще всего, датчик-поплавок, который устанавливается на заводе при выпуске автомобиля. Положение поплавка меняется при любом изменении уровня горючего в баке. Сигнал датчика поступает приборную панель автомобиля. GPS-трекер можно подключить к штатному датчику двумя способами:

• Напрямую через аналоговый к вход GPS трекера, после чего датчик тарируется,
• Через CAN шину, при этом данные о заполнении бака считывается с CANшины и калибровать датчик не нужно.

При этом данные о пробеге и движении каждого автомобиля отображаются на электронной карте, и диспетчер может оценить обоснованность расхода топлива, сравнив фактические передвижения транспорта с запланированными маршрутами.

• низкая стоимость,
• позволяет фиксировать как расход, так и заправки и сливы ГСМ,
• не нужно устанавливать дополнительное оборудование.

• невысокая точность данных. Показания могут существенно искажаться в зависимости от характера движения (подъемы в гору, разгоны и торможения),
• диапазон показаний датчика содержит «мертвые зоны»: 10-15% верхнего и 5-10% нижнего объема бака.

Погружной датчик уровня топлива

Как это работает:

• Датчик размещается в бензобаке автомобиля так, чтобы измерительная трубка погружалась в топливо. Далее датчик подключается к GPS ГЛОНАСС трекеру,
• Выполняется тарировка бака, в системе GPS контроля расхода топлива фиксируются тарировочные точки,
• Данные в онлайн-режиме передаются в систему GPS мониторинга, где они трансформируются в показатели уровня ГСМ. На основании этих данных система фиксирует расход, а также сливы и заправки.

• Высокая точность данных,
• Подходит для любых автомобилей.

Для установки датчика требуется помощь специалиста.

Проточный датчик расхода топлива

Как это работает:

Датчик монтируется в топливную магистраль. Показатели расхода определяется на основании измерения объема пройденного через датчик топлива.

• Максимальная точность данных,
• Подходит для любых автомобилей.

• Требуется помощь специалиста в установке,
• Датчик контролирует только фактический расход топлива, нет возможности фиксировать заправки и сливы.

Подключение GPS трекера к CAN шине автомобиля

CAN (англ. Controller Area Network — сеть контроллеров) — стандарт промышленной сети, ориентированный на объединение в единую сеть различных исполнительных устройств и датчиков.

Во всех высокотехнологических системах современного автомобиля применяется CAN-протокол для связи. В диагностическом разъеме также, как правило, присутствует выход с CAN-шины автомобиля.

Мы используем CAN-шину для получения в спутниковом мониторинге таких параметров, как:

• Уровень топлива
• Расход топлива
• Время работы двигателя
• Общий пробег

• Положение педали газа
• Нагрузка на оси
• Обороты двигателя
• И многие другие

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.
