Ремонт бендикса стартера своими руками

Как снять бендикс со стартера

Откручиваем стартер, если нет редуктора, то аккуратно сбиваем шайбу с якоря и убираем стопорное кольцо. Снимаем бендикс с оси. Меняем его на новый, который устанавливаем в обратной последовательности. Больше всего сложностей доставляет установка шайбы и стопорного кольца. Для этого мастера применяют струбцины, специальные ключи, раздвижные пассатижи. Замена бендикса на стартере требует определенной практики.

Иногда неисправность возникает из-за попавшей в механизм грязи и разбирать стартер не придется, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой окунают на 5–7 часов в емкость с бензином и периодически прокручивают шестеренку. После стартер нужно хорошо просушить и попробовать в деле. Если он не заработал, то разборки агрегата все-таки не избежать.

Проверка

Проверка бендикса начинается с внешнего осмотра шестерни. Она должна иметь ровные зубья с выраженной или слегка скругленной заходной фаской, облегчающей сцепление с маховиком. Без этой фаски при вероятном утыкании «зуб в зуб» стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.

Наличие сколов и трещин на зубьях недопустимо.

Как проверить бендикс стартера? Зафиксируйте его наружную обойму (расклинив ее мощной отверткой об корпус) и проверните шестерню в обе сторону. В одну она должна легко проворачиваться, в другую – намертво блокироваться. Затрудненное прокручивание в «холостую» сторону указывает на подклинивание роликов или загрязнение бендикса.

Процедура ремонта

Большинство вышеперечисленных поломок не получится решить без разбора стартера, что само-собой представляет не простую задачу. Первая сложность, с которой может столкнуться автовладелец, кроется в расположении устройства. Большинство автомобилей, будь они марок Opel, Ford, Mazda и любой другой, несут стартер под двигателем с водительской стороны. Чтобы уточнить его местонахождение, вам потребуется открыть капот, провернуть ключ в зажигании и прислушаться к источнику звука.

Демонтаж стартера осуществляется из-под дна авто, в виду чего вам понадобиться смотровая яма или хороший подъемник, чтобы извлечь запчасть. Голыми руками этого сделать также не выйдет, потому заранее обзаведитесь стандартным комплектом гаечных ключей. Лучше всего, если среди инструментов будут и торцевые ключи с карданчиками. Ниже описана пошаговая процедура демонтажа стартера:

Наконец, злосчастная деталь лежит перед вами и теперь вам необходимо протестировать её, чтобы определить источник поломки. Для этого нужен источник электричества напряжением в 12 В. Лучшим вариантом станет заряженный аккумулятор. Соединив его плюсовой провод с контактом реле, на рабочем стартере вы будете наблюдать выдвижение бендикса. Если этого не происходит, стартер следует разобрать и заменить втягивающее реле.

Ремонт бендикса стартера своими руками

С этого момента начинается вторая часть сложностей, ведь небольшая запчасть состоит из множества более мелких комплектующих, в которых новичок может легко запутаться. Чтобы суметь после собрать стартер обратно, советуем записывать на листе бумаги последовательность своих действий и аккуратно складывать все детали поочерёдно. Для снятия стопорного кольца воспользуйтесь плоским инструментов (хорошо подойдёт отвёртка) и подденьте его. Бендикс снимайте максимально аккуратно, так как могут оборваться контакты с обмотки реле. Почти наверняка вы обнаружите стартер очень загрязнённым, что нельзя оставлять без внимания. Обязательно перед сборкой обратной установкой тщательно и аккуратно прочистите его составляющие. Нередко это становится причиной большинства перечисленных выше проблем, ведь толстый слой грязи способен забиться между контактами и мелкими деталями, что чревовато заеданиями и замыканиями.

Устройство и принцип работы

Типичная обгонная муфта состоит из наружного кольца, называемого ведущей обоймой и внутренней ведущей обоймы.

Между ними находится механизм, состоящий из нескольких роликов с прижимными пружинами.

Без роликов обе обоймы свободно вращаются относительно друг друга.

В ведущей обойме выполнены специальные каналы, в которых находятся подпружиненные с одной стороны ролики. Каналы имеют клиновую форму.

При вращении в сторону расширения канала ролики не препятствуют ему. Однако при движении в другую сторону ролики под действием пружин попадают в узкую часть канала и стопорят вращение.

Благодаря такой форме обгонная муфта в одну сторону вращается всей конструкцией, а в обратную сторону шестеренка на ведомой обойме свободно прокручивается, не приводя в движение ведущую обойму.

Внутреннее устройство бендикса (обгонной муфты).

Шестерня бендикса входит в зацепление с маховиком двигателя только при включении стартера, для этого она подается вперед по валу ротора специальной вилкой, передающей движение с втягивающего реле стартера.

Алгоритм работы бендикса выглядит так:

  • При включении замка зажигания включается цепь втягивающего реле стартера, перемещая сердечник, который замыкает контактную группу подачи энергии от аккумулятора на стартер.
  • Якорь стартера начинает вращаться. Одновременно с включением контактов сердечник втягивающего реле с помощью специальной вилки подает вперед бердикс по валу якоря стартера. Перемещение происходит по винтовой нарезке.
  • Шестерня муфты опережения входят в зацепление с зубцами на маховике. Для облегчения этого процесса зубья на маховике и на шестерне сделаны с конической фаской. Если при подаче вперед шестерня не входит в зацепление с ответной нарезкой, происходит доворот муфты. После попадания шестерни в просветы между зубчаткой маховика, она подается вперед буферной пружиной на бендиксе. Благодаря пружине момент вхождения зубьев в зацепление происходит мягко, без удара.
  • Ролики в ведущей обойме заклиниваются в прорезях, обеспечивая вращение шестерни на ведущей обойме, крутящий момент передается на маховик, а от него на вал двигателя.
  • После запуска двигателя, вал начинает вращаться быстрее, чем стартер. Ролики в обойме подаются назад, обеспечивая прокручивание шестерни. Одновременно бендикс подается назад по шлицам вала, соскальзывая с маховика.
  • После выключения стартера на замке зажигания, сердечник втягивающего реле возвращается возвратной пружиной в обычное состояние, размыкая контактную группу и одновременно перемещая бендикс по валу в начальное положение.

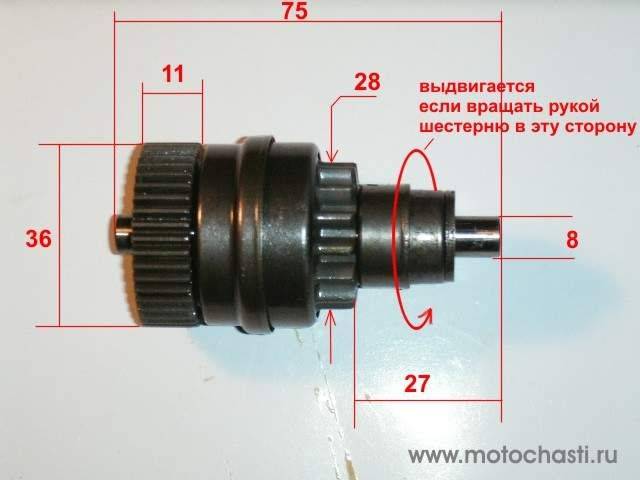

Устройство бендикса стартера

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Популярные статьи  Как сделать тонировку автомобиля своими руками – подробная инструкция.

Ремонт бендикса стартера своими руками

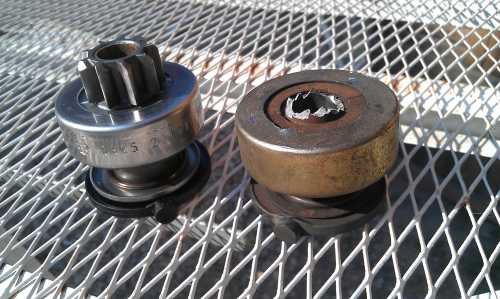

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.

Подготовка к ремонту

Прежде чем приступать к ремонту стартера, следует убедиться в том, что именно он неисправен

В первую очередь внимание следует уделить аккумуляторной батареи. Ее заряд должен быть достаточен для запуска мотора

Также следует осмотреть клеммы. Если они окислены, то требуется очистить их и отшлифовать.

Ремонт бендикса стартера своими руками

Для ремонта стартера предварительно следует демонтировать его с автомобиля. Для этого требуется отсоединить силовой и управляющий провод, а также открутить 2-4 крепления.

Ремонт бендикса стартера своими руками

Снятый узел требуется проверить на отсутствие КЗ. После этого стартер можно подключить напрямую к батарее. Это позволит проверить тяговое реле и электродвигатель на исправность.

Ремонт бендикса стартера своими руками

При неработающем электродвигателе следует осмотреть провод, который соединяет тяговое реле и электромотор. Со временем он перегнивает и может отвалиться. При обнаружении отсутствия контакта следует припаять или приварить новый проводник.

Ремонт бендикса стартера своими руками

Для дальнейшего ремонта требуется разобрать узел. Для начала следует разъединить тяговое реле и электродвигатель.

Ремонт бендикса стартера своими руками

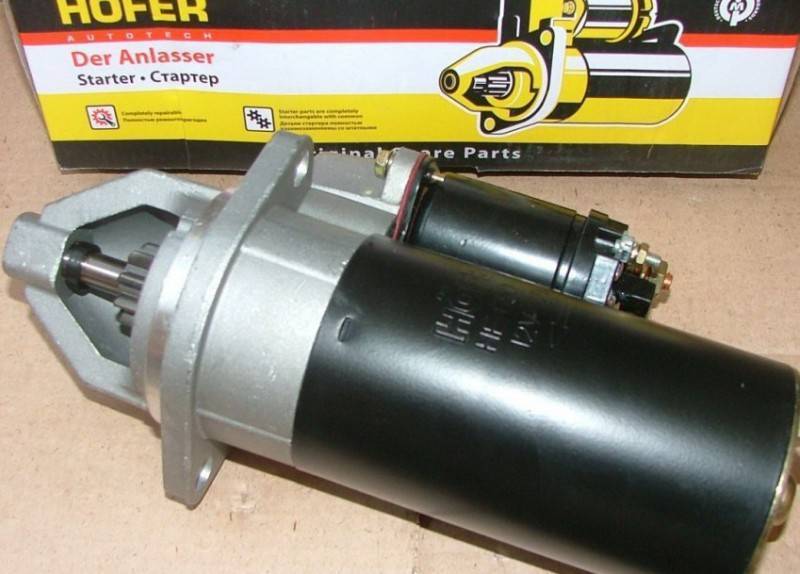

Как снять бендикс со стартера для его ремонта

Будем снимать бендикс на примере роторного стартера ВАЗ 2107. Чтобы добраться до него, нужно его разобрать. В зависимости от типа и производителя это делается по-разному. Мы рассмотрим, как это сделать своими руками на классическом типе.

Частичная разборка стартера

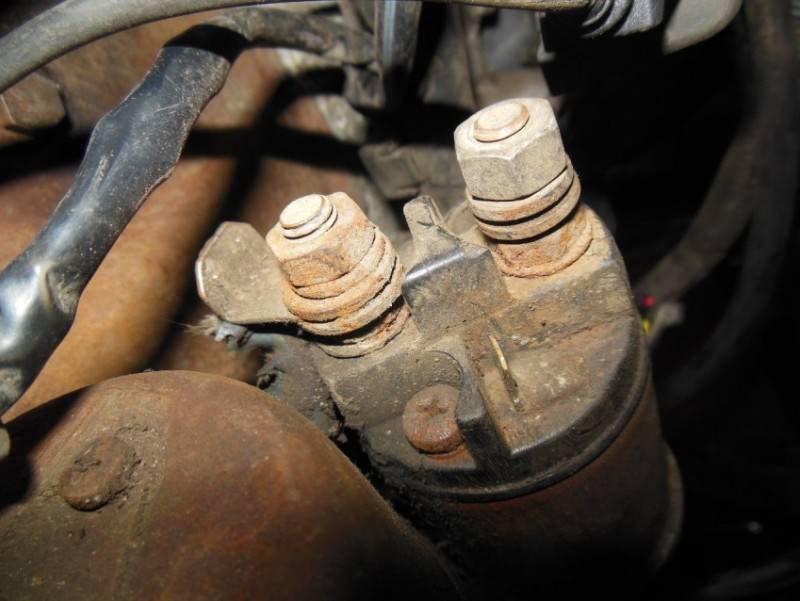

Первым делом откручиваем гайку на шпильке втягивающего реле, которая держит “косу” (гибкий провод) электродвигателя. Очень часто, по неопытности, многие его обрывают. Чтобы этого не произошло, сразу отсоедините его.

Откручиваем болты, которые держат втягивающего реле. Прежде чем вынуть его из корпуса стартера, желательно пометить маркером, как он стоял. Для этого просто проводим линию через место, где он соединяется с корпусом.

Так вы не перепутаете местами силовые болты. Кроме этого, при установке якоря втягивающего, можно перепутать его положение относительно вилки. После этого не будет надежного соединения между ним и вилкой. Для этого, слегка вытягиваем реле, не меняя положение якоря, маркером проводим линию по нему и корпусу втягивающего.

Теперь можно его смело снимать. Сдергиваем якорь силового реле с вилки и вынимаем его. Посмотрите на него. Можно не отсоединять силовое реле от корпуса, не вытягивать якорь. Это делается для простоты разбора.

Не на всех моделях стартеров есть язычок в месте фиксации якоря к вилке. Если его нет и якорь одинаковый со всех сторон, то помечать его положение относительно реле не нужно.

Откручиваем гайки с тыльной стороны электродвигателя. Они удерживают его корпус в собранном виде. Бывает такое, что гайки от старости закисли. Если они выкручиваются вместе со шпильками – ничего страшного. Если так произошло, то вынимаем шпильки.

Чтобы разъединить две части корпуса электромотора, можно наставить отвертку или пробой в стык двух частей, и слегка стукнуть молотком. Или поддеть отверткой. Снимаем нижнюю часть.

Чтобы снять якорь электромотора, нужно разжать вилку, которая сидит на «ушах» бендикса. Для этого отверткой отгибаем одну сторону вилки и снимаем её, затем вторую. Теперь можно вытащить якорь. Так мы получаем доступ к бендиксу. Теперь его нужно снять с вала.

Как снять бендикс

Опять же, в зависимости от типа снимается он с якоря по-разному. В редукторном стартере его достаточно вынуть из редуктора, если он с внешним соединением. Такие стартеры применяются в спецтехнике. Для гражданского транспорта, в большинстве случаев, используются планетарные редукторы. Здесь уже нужна частичная разборка, чтобы добраться до него.

На валу он удерживается стопором и шайбой. Первым делом сбиваем шайбу. Для этого подойдет ключ на «13» или любая втулка по диаметру этой шайбы. Главное чтобы тот предмет, которые вы возьмете, своей плоскостью лежал четко на шайбе. Сверху неё есть паз, его ключ не должен цепляться.

Размещаем вал электромотора стартера ВАЗ 2107 бендиксом вверх. Небольшими ударами молотка по ключу или втулке вниз, сбиваем стопорную шайбу. Отверткой или пассатижами снимаем стопорное кольцо. Оно снимается вверх.

Будьте аккуратными. Если это делаете отверткой, не держите сверху якорь рукой. Отвертка может вылететь и проколоть руку. Соблюдайте меры безопасности.

Снимаем стопорное кольцо и шайбу. Снимаем с вала якоря электродвигателя бендикс с обгонной муфтой и шестернёй. Теперь нужно развальцевать его две части.

Как разобрать бендикс стартера

Существует несколько способов развальцевать бендикс. По-другом его не разобрать:

  1. При помощи тупой отвертки или зубила.
  2. Использовать «жену болгарина».

Рассмотрим эти два способа. Переворачиваем бендикс шестернёй вниз. В место соединение верхней и нижней части обгонной муфты наставляем «жало» отвертки. Ударами молотка отворачиваем наружный край её верхней части, проворачивая муфту по кругу. Будет не красиво, но эффективно, похоже, как будто открываете консервы без консервного ножа.

Теперь можно разобрать полностью бендикс. Вынимаем шестерню с верхней крышкой. Отрывается доступ к пружинам и роликам. Теперь можно заняться его ремонтом.

Важно, вместе с шестерней снимаются две шайбы. Одна цельная, а вторая состоит из двух половинок полумесяцев

Популярные статьи  Замена бензонасоса своими руками

Запомните в какой последовательности они устанавливались и не потеряйте их.

Второй вариант, как разобрать обгонную муфту – сделать несколько пропилов «болгаркой» по бокам наружного кожуха. Так он «расслабится» и его можно снять руками.

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Ремонт бендикса стартера своими руками

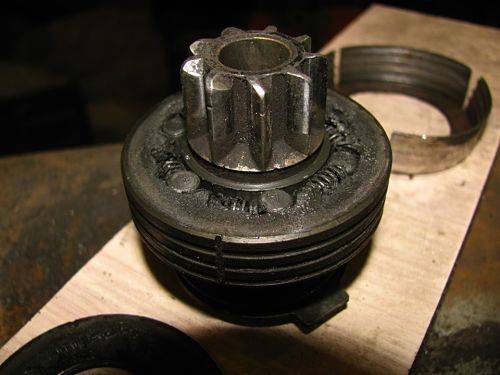

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Ремонт бендикса стартера своими руками

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Ремонт бендикса стартера своими руками

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Бендикс стартера (настоящее название — обгонная муфта) — это деталь, предназначенная для передачи крутящего момента от стартера двигателю автомобиля, а также для его защиты от высоких рабочих оборотов, на которых работает мотор. Бендикс стартера — это надежная деталь, и ломается она достаточно редко. Как правило, причина поломки — естественный износ ее внутренних деталей или пружин. Чтобы выявить неисправности, разберемся сначала с устройством и принципом работы бендикса.

Фото ремонта стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Ремонт бендикса стартера своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт АКПП своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

Ремонт бендикса стартера своими руками

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести. Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

  • зубья шестеренок храпового механизма;
  • или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Диагностика бендикса на стартере

Обгонная муфта подвержена интенсивному износу. Цена замены бендикса на стартере незначительная. Справиться с проблемой можно самостоятельно. Восстановить бендикс очень сложно, так как изнашивание всех частей происходит равномерно. Стартер не только испытывает сильные нагрузки, но и часто контактирует с внешними раздражителями: влага, пыль, грязь и масло.

Причиной поломки стартера является пробуксовка бендикса на свободном ходу. Это связано с грязью в его пазах и роликах или износом зубьев шестерни. Первым признаком становится шум якоря во время запуска стартера и полной неподвижности коленчатого вала. Требуется снятие бендикса со стартера и его полная замена.

Для диагностики обгонной муфты выполняют следующее:

1. Включаем передачу.

2. Выжимаем тормоз.

3. Запускаем стартер. Пробуксовка будет сопровождаться металлическим звуком, характеризующим вращение якоря.

Часть СТО используют для диагностики стартера специальные стенды с несколькими нагрузками:

• без нагрузки;

• под нагрузкой.

Признаки износившегося бендикса

Бендикс подлежит замене при ослаблении пружин или выходе из строя шестерен. Визуальный осмотр деталей поможет определить степень износа зубьев. Если возникают сомнения, то следует обратиться к специалисту, который проведет профессиональную диагностику обгонной муфты.

Низкую эффективность стартера могут списать на разряженные аккумуляторные батареи. Исключить подобную ситуацию можно, проверив зарядку АКБ и подзарядив его. Если после этого проблема не исчезнет, то следует ремонтировать стартер.

Стартер – мощный электродвигатель, который может перегореть по многим причинам. К примеру, продолжительное удержание ключа при запуске. Если он перестал крутиться или не слышны щелчки, то не стоит немедленно заменять его. Часто диагностика и ремонт бендикса в Минске решат проблему.

Как своими руками заменить бендикс

Перед работой следует ознакомиться с правилами безопасности работы с транспортными средствами. Чтобы заменить обгонную муфту, следует демонтировать старую.

Как снять бендикс (пример на ВАЗ-2110):

1. При наличии защиты на двигатели, ее необходимо удалить. Обязательно открепить «минусовой» провод от аккумулятора.

Популярные статьи  Способы замены масла в АКПП своими руками

2. С помощью гаечного ключа открутить крепление «плюсового» провода АКБ. Используя шестигранник, снять две клеммы и одновременно контролировать состояние проводной изоляции.

3. Накидным ключом отвернуть нижний болт, фиксирующий стартер, а затем — верхний крепеж. Необходимо использовать трещотку с карданом и 2 проставки. Отсоединяет кронштейн, с помощью которого стартер закреплен на блоке, и аккуратно извлечь.

4. Отвинтить шпильки вдоль стартера. Он должен разделиться на 2 части. Снять крышку. Открутить два винта и удалить кожух, стопорное кольцо, а затем шайбу

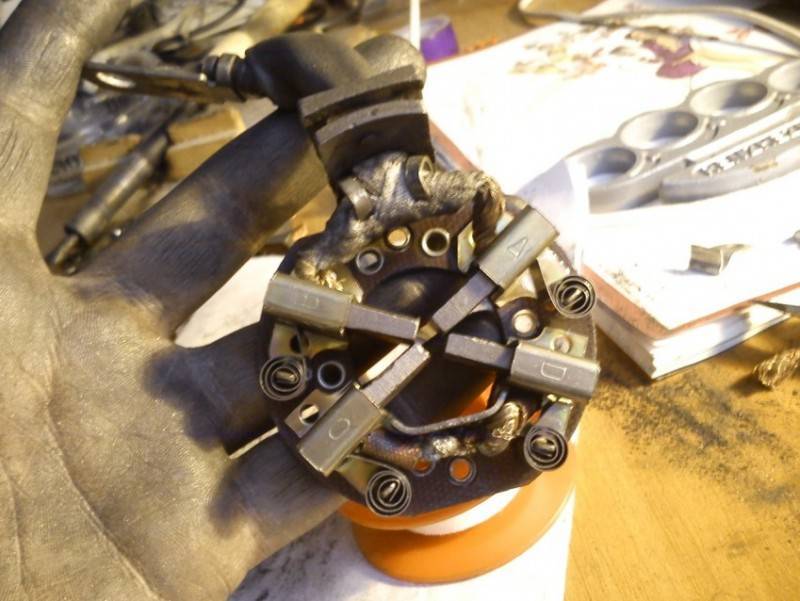

Особо осторожно достать щетки с ротором и очистить их от грязи

5. Вниз сбить стопорное кольцо и достать вал ротора. Далее снять бендикс и заменить его. Обязательно проверить состояние втулки и вилки. Для демонтажа вилки следует извлечь резиновую заглушку и заменить деталь.

6. Используя набор головок, впрессовать втулку. Изношенная деталь должна быть заменена. Обратная запрессовка производится легкими ударами молотка через деревянную прокладку.

7. Установка бендикса и стартера происходит в обратном порядке. После сборки следует завинтить все крепежи крышки, и затянуть хомут. Подсоединить питающие провода, а стартер установить на прежнее место.

8. После возврата всех механизмов подключить клеммы АКБ и проверить результаты работы.

Полезные советы

Для покупки нового бендикса лучше предъявить продавцу старый экземпляр. Иногда мелкие особенности деталей не учитывают и приобретают неподходящую модель. Частота замены бендикса будет зависеть от манеры вождения и состояния автомобиля. Стартер – сложный электроприбор, который нельзя ронять. Любые повреждения могут вывести его из строя. Как поменять бендикс на стартере, посоветует автомеханик СТО, который знает особенности различных моделей.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.
