Ценные советы о том, как уменьшить риск поломки механической коробки

МКПП хоть и является намного надежнее автоматической коробки переключения передач, однако и при эксплуатации «механики» необходимо придерживаться определенных правил, чтобы повысить период работоспособности устройства. Рассмотрим основные моменты, которые нужно соблюдать:

Способ вождения. Если вы ускоряетесь рывком при больших оборотах двигателя, то ожидайте скорейших неполадок не только в механической коробке, но также и в силовом агрегате автомобиля. Следует выполнять переключения плавно и в соответствии со скоростью. Такие действия позволят уменьшить нагрузку на МКПП и двигатель машины. Следовательно, и изнашивание деталей в данных устройствах будет минимальным.
Регулярное обслуживание КП. Менять трансмиссионную жидкость следует раз в три года либо через 45 тыс. км пробега (у некоторых марок возможен более длительный промежуток между заменами). Производитель указывает в мануале, когда необходимо проводить замену (для каждой марки транспортного средства свой срок).
Качество расходных материалов. Рекомендуем приобретать жидкости и комплектующие, которые разрешены производителем автомобиля. Такие покупки вы будете совершать редко, поэтому целесообразнее не экономить.
Своевременное техническое обслуживание. Предпочтительно через каждые 15 тыс. км либо раз в 6 месяцев проводить проверку уровня технической жидкости в механической коробке и доливать ее до нужного объема при необходимости. Если автомобиль испытывает большие нагрузки либо стиль вождения довольно агрессивен, то масло следует проверять гораздо чаще.

При соблюдении вышеперечисленных правил ремонт механической коробки вам долго не понадобится и срок ее службы значительно увеличится, потому что она более надежна, чем «автомат» и не так капризна в обслуживании.

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

Устройство кулисы

На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.
Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.
Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.
Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

• Тугое переключение передач;
• Сильный люфт ручки КПП;
• Включается не та передача, то есть вместо одной включается другая;
• Возможно включить лишь некоторые передачи, остальные не включаются;
• Звук при включении, напоминающий хруст.

Регулировка

В большинстве случаев неправильная работа кулисы вызвана ее разрегулировкой, либо запущенным состоянием соединений, а также выработкой в соединениях. Вызвано это тем, что большая часть механизма кулисы расположена под днищем автомобиля и подвержена воздействию дорожной грязи и воды, различного рода механическим ударам, что отрицательно сказывается на ее состоянии.

Перед проведением регулировки рекомендуется проверить состояние всех элементов механизма кулисы, очистить их от грязи и убедиться в надежности всех соединений.

Так при наезде на препятствие может быть погнута одна из тяг кулисы, может быть сбит стопор, перекошено коромысло, что сразу отразится на правильности работы выбора и четкости включения передач.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Рекомендуем: Качественные автомобильные масляные фильтры 2021: ТОП-10

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

Регулировка кулисы

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

Регулируем

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Обкатка коробки передач

После ремонта деталей и сборки коробки передач ее обкатывают на стенде для приработки деталей и для определения легкости переключения шестерен, отсутствия шума, стуков, нагрева и течи масла.

Порядок обкатки следующий:

Устанавливают коробку передач на стенд, сообщают ведущему валу 1200—1500 оборотов в минуту и переключают передачи, работая на каждой передаче 2—3 мин.
Заливают в картер коробки передач масло до нормального уровня и проверяют работу коробки на всех передачах с нагрузкой в течение 30—40 мин.
После устранения выявленных дефектов заменяют смазку и промывают картер керосином.

Особенности ремонта пятиступенчатой коробки передач ВАЗ 2106

ПОРЯДОК ВЫПОЛНЕНИЯ

Чтобы облегчить снятие и последующую установку эластичной муфты, плотно обматываем ее скотчем.

Отвернув двумя ключами «на 19» три гайки и удалив три болта, снимаем муфту.

Снимаем фланец эластичной муфты, опору коробки передач, привод спидометра (см. Замена коробки передач).

Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага переключения передач и…

…снимаем рычаг со шпилек задней крышки коробки передач.

Ключом «на 27» отворачиваем выключатель фонарей света заднего хода и…

…снимаем его.

Снимаем нижнюю крышку коробки передач (см. Ремонт коробки передач) и…

…ключом «на 13» отворачиваем гайку крепления задней крышки к картеру коробки передач.

Отворачиваем оставшиеся гайки крепления задней крышки к картеру коробки передач (см. Ремонт коробки передач).

Отверткой утапливаем шток включения заднего хода и V передачи.

Снимаем заднюю крышку коробки передач.

Снимаем задний подшипник вторичного вала и…

…его внутреннее кольцо.

Снимаем ведущую шестерню привода спидометра с фиксатором – металлическим шариком и…

…маслоотражательную шайбу.

Ключом «на 10» отворачиваем болт крепления вилки включения I и II передач.

Отверткой включаем II передачу.

Головкой «на 17» отворачиваем болт крепления блока шестерен.

Снимаем болт крепления блока шестерен.

Вынимаем блок шестерен V передачи и заднего хода.

Снимаем дистанционную шайбу.

Ключом «на 13» отворачивам два болта крепления крышки фиксаторов и, сняв ее,…

…извлекаем три пружины и три шарика фиксаторов.

Снимаем втулку шестерни V передачи.

Снимаем шестерню V передачи в сборе с синхронизатором.

Приподняв шток, снимаем муфту синхронизатора V передачи и…

…промежуточную шестерню заднего хода.

Снимаем шток включения V передачи и заднего хода с вилкой.

Снимаем ступицу муфты синхронизатора V передачи.

Дальнейшую разборку коробки передач ведем в порядке, описанном выше.

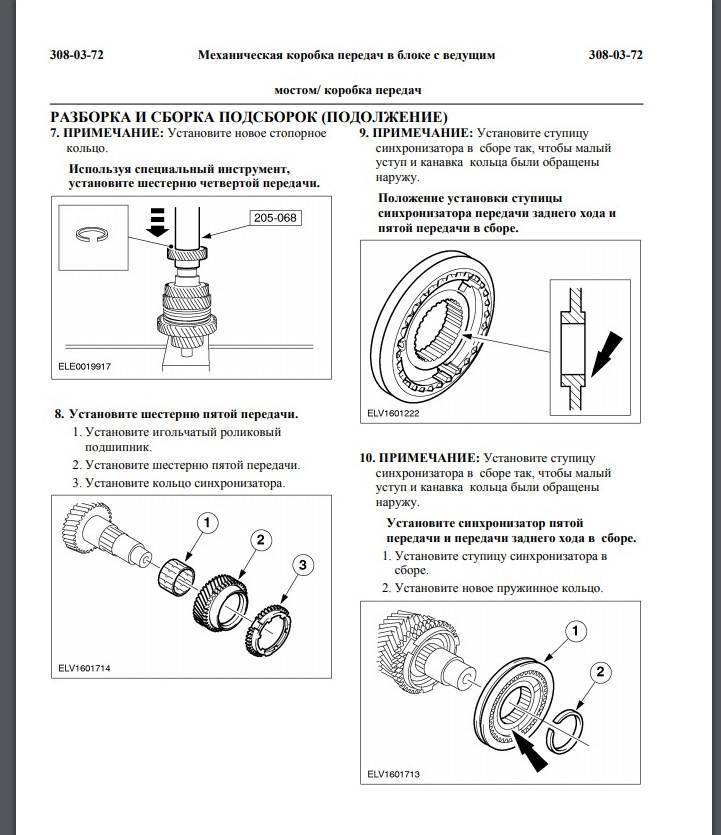

Сборка V ступени, передачи заднего хода и механизма выбора передач проводится в последовательности, обратной разборке, с учетом следующего. Ось промежуточной шестерни заднего хода крепите до установки валов в картер коробки передач моментом 78 Н.м (8 кгс.м). Перед установкой штока вилки включения пятой передачи и заднего хода в картер наденьте на него дистанционную втулку. Внутреннее кольцо подшипника напрессовывайте на блок шестерен V передачи и заднего хода, а наружное – в гнездо задней крышки. Задний подшипник вторичного вала напрессовывайте на вал для облегчения установки задней крышки. Промежуточную шестерню заднего хода, ведомую шестерню V передачи и ее вилку устанавливайте одновременно. Болт крепления блока шестерен затягивайте моментом 78 Н.м (8 кгс.м).
У пятиступенчатых коробок передач c 1992 г. не устанавливается шайба на вторичном валу и изменена конфигурация вторичного вала и ступицы муфты синхронизатора V передачи. На вторичном валу диаметр под ступицу был 28, стал 25 мм; ширина посадочной части ступицы стала больше и посадочный диаметр уменьшен с 28 до 25 мм.
Указанные детали не взаимозаменяемы с ранее выпускавшимися, поэтому при ремонте коробки передач «старой» конструкции соблюдайте следующие правила:
если меняется шайба, то вторичный вал и ступица ставятся «старой» конструкции;
если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструции, то их надо менять комплектно, то есть при замене ступицы заменяется и вторичный вал и наоборот. В этом случае шайба не устанавливается.

Сопрягаемые детали

Размеры сопрягаемых деталей

Допустимый зазор в сопряжении, мм

Отверстие

Вал

Первичный вал – передний конец вторичного вала плюс два ролика подшипника

25,328+0,021

19,3	-0,020
-0,033

+2 (3-0,006)

Предельные размеры:
25,40 – отверстие;
19,25 – вал

Ступица муфты синхронизатора – вторичный вал

38	-+0,020
-0,020

38_-0,030

0,05

Ведомые шестерни III и II передач – вторичный вал

43,5	+0,075
+0,050

43,5_-0,025

0,15

Ведомая шестерня I передачи – втулка ведомой шестерни

43,5	+0,075
+0,050

43,5_-0,025

0,15

Втулка ведомой шестерни I передачи – вторичный вал

30	+0,050
+0,030

30,05_-0,016

0,016

Ведомая шестерня заднего хода – вторичный вал

29,95+0,030

29,95_-0,021

0,051

Промежуточная шестерня заднего хода с втулкой – ось шестерни

20	+0,070
+0,050

20	-0,006
-0,021

0,15

Видео про «Особенности ремонта пятиступенчатой коробки передач» для ВАЗ 2106

Сборка пятиступенчатой коробки переменных передач ВАЗ 2107.

сборка КПП классика 5 ти ступка

Установка 5 ступенчатой кпп на ваз-2106,классика.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
на синхронизаторах кольца пришли в негодность, необходимо сменить;
лопнула пружина синхронизатора, сменить;
на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

шарнир рычага заклинивает, осмотреть и зачистить;
неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
рычаг переключения сломан, поменять на новый;
вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

изношены подшипники, их следует поменять, а заодно проверить сальники;
изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Неисправности КПП ВАЗ 2107

ВАЗ 2107 по праву считается «рабочей лошадкой». Но и эта модель не может служить вечно. Рано или поздно, но машина начинает «капризничать». Если какие-либо неисправности появляются в коробке, владельцу нужно сразу же принять необходимые меры, так как эти дефекты напрямую влияют на возможность эксплуатации авто.

Почему не включаются передачи или включаются произвольно

Это страшный сон любого водителя, когда машина не подчиняется его приказам или выполняет действия в произвольном порядке. Чтобы этого не произошло в реальности, следует при первых же проблемах с включением передач выяснить источник происхождения этих неполадок:

Сильный износ подвижных деталей коробки (шарниры, пружина) — лучше всего провести капитальный ремонт КПП.
Стёрлись блокирующие колечки на синхронизаторах — рекомендуется просто их заменить на новые.
Сломалась пружина синхронизатора — поможет замена.
Износились зубчики на шестернях — рекомендуется заменить шестерню.

Если рычаг перестаёт «слушаться» водителя, нужно немедленно выявить причину неисправности

Почему выбивает передачу при её включении

Нередки случаи, когда водитель не может включить ту или иную передачу. Соответственно, мотор испытывает повышенные нагрузки, что негативно сказывается на езде. Нужно разобраться, в чём именно заключается проблема, и принять меры:

Сцепление не может выключиться до конца — необходимо провести регулировку механизмов сцепления.
Заклинил шарнир на рычаге переключения — провести зачистку шарнирных соединений.
Поломка самого рычага — нужно заменить его на новый.
Деформация вилок в коробке (обычно бывает после аварий) — лучше сразу заменить целый набор, не пытаясь выправить.

Водителю трудно управлять машиной, если хотя бы одна передача сразу после включения выбивает

Из коробки слышится шум и хруст

Очень неприятно, когда во время движения раздаются громкие звуки и душераздирающий хруст. Кажется, будто машина вот-вот развалится надвое. Однако всему причиной неполадки в работе КПП:

Шумят подшипники на валах — необходимо сменить разбитые детали.
Сильный износ зубцов на шестернях — произвести замену.
Недостаточно масла в коробке — долить жидкость и найти место утечки, чтобы предотвратить последующие неисправности.
Валы начали перемещаться по своей оси — необходимо заменить подшипники.

Валы в КПП должны всегда стыковаться под определённым углом и быть хорошо смазаны

Почему из коробки вытекает масло

Полноценная работа КПП на ВАЗ 2107 невозможна без хорошей смазки. В коробку заливается примерно 1.6 литра масла, которое обычно меняется полностью только при капитальном ремонте. Само по себе масло не может куда-либо вытекать, так как корпус максимально загерметизирован.

Однако если под машиной во время стоянки скапливается лужица, а внутренние части под капотом сильно замаслены, необходимо срочно искать причину утечки:

Износились сальники и прокладки — с этим и связана разгерметизация коробки, нужно немедленно заменить резиновые изделия и долить масло.
Ослабилось крепления картера — рекомендуется просто подтянуть все гайки.

Излишки жидкости могут привести к короткому замыканию электроприборов

Как выполняется ремонт коробки передач

В первую очередь необходимо хорошо очистить коробку от загрязнений и масла, а также продуть посредством компрессора все подшипники и трущиеся детали. После этого внимательно осматриваем трансмиссию на предмет обнаружения трещин, сколов и прочих дефектов. Поврежденные детали в подавляющем большинстве случаев нужно заменять на новые, чтобы обеспечить бесперебойную работу КПП.

Кроме того, важно проверить сальники, выступающие в качестве уплотнителей – часто именно их износ приводит к нарушению герметичности и утечке трансмиссионного масла. После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

размещение в корпусе коробки вторичного вала, монтаж подшипника и его фиксация;
монтаж вилок переключения скоростей. Это самый ответственный этап, так как необходимо размещать детали в строго определенной производителем последовательности. Сперва закладывается шток первой и второй передачи, затем длинный сухарь, а после него – вилка третьей и четвертой скоростей с коротким сухарем;
монтаж промежуточного вала;
установка пятой передачи и переключателя заднего хода.

Монтируется коробка передач в порядке, обратном описанному выше. Если вы не уверены, что справитесь с довольно сложной процедурой разборки, ремонта и сборки, лучше воспользуйтесь помощью специалиста, что исключить возникновение каких-либо проблем и обеспечит нормальную работу трансмиссии на вашем автомобиле.
