Этапы диагностики автомобиля по OBD2

  1. Доступные функции и конечный результат диагностики

Доступные функции во многом зависят от возможностей ЭБУ и ПК. Поэтому, один и тот же сканер, на разных моделях автомобилей, будет иметь разные возможности.

Основные функции диагностики через OBD2:

  • Сканирование отдельных электронных блоков и всей системы в целом;
  • Считка кодов и вывод отчета, с расшифрованными кодами ошибок. Отчет может предоставляться в виде графика или списка;
  • Сброс ошибок – удаление из памяти ЭБУ сохраненные коды ошибок. Это нужно делать после устранения неисправности;
  • Возможность просмотра и коррекции параметров в динамичном режиме. Мониторинг текущих показаний датчиков;
  • Некоторые спец. функции – адаптация, программирование, кодирование и т. д.

Конечно, это не весь функционал диагностики по OBD2. Есть много интересных и нужных функций. Для каждого ПО предусмотрен свой функционал и набор инструментов для их использования.

  1. Алгоритм тестирования
  • Сканер подключен, связь налажена. В программе выбираем модель вашего авто. И Запускаем тестирование;
  • По результатам сканирования, выводится отчет. Кода выводятся с расшифровками. Запишите их на листке. Некоторые программы дают возможность послать на печать отчет. Воспользуйтесь этой функцией;
  • Далее делаем сброс кодов;
  • Заглушить мотор. Через 10 – 15 минут вновь запустить двигатель и желательно немного проехаться, с поворотами и набором скорости. Так мы помогаем ЭБУ набрать данные движения, так как все предыдущие были стерты (обучаем);
  • Снова просканировать и сравнить с предыдущими результатами. Повторно выведенные коды ошибок будете сбрасывать после устранения соответствующей неполадки;
  • Затем можно отрегулировать работу некоторых компонентов. Для этого в сканерах и их программах, предусмотрена функция просмотра в режиме реального времени. Список того, что можно поменять, предоставит ПО на мониторе ПК и зависит от характеристик ПО бортового компьютера автомобиля.
  1. Расшифровка кода

Большинство диагностических ПО предоставляют доступ к базам производителей. В них можно найти подробную расшифровку кода, с учетом особенностей вашей модели автомобиля. Информацию можно найти и в свободном доступе, введя в строку поиска, код и марку автомобиля, а также год выпуска и объем мотора.

OBDII

Меры предосторожности самостоятельной диагностики

  • Аккумулятор должен быть достаточно заряжен, контакты прочно соединены.
  • Предварительно устраните все обрывы, электрическую сеть восстановите (если были разъединения).
  • Все электроприборы, подключенные к бортовой сети (в том числе и сканер), включайте после запуска двигателя. Возможные скачки напряжения могут их повредить.
  • ПО для автотестера выбирайте лицензионное, проверенных производителей. Некачественный продукт может навредить бортовой электронной системе.
  • Без полной уверенности в полном понимании, не пользуйтесь специальными функциями, не вносите коррективы в ПО ЭБУ.

Бортовой компьютер контролирует все процессы в автомобиле. Это очень точное и чувствительное устройство. Некорректное вмешательство, неминуемо, приведет к его выходу из строя. Это слишком дорогостоящее удовольствие

Поэтому, всегда соблюдайте меры предосторожности

Виды разъемов

В современных транспортных средствах могут использоваться два типа диагностических колодок — классов А или В. Оба разъема оснащаются 16-пиновыми выходами, по восемь контактов в каждом ряду. Нумерация контактных элементов ведется слева направо, соответственно, вверху расположены компоненты под номерами 1–8, а внизу — 9–16. Внешняя часть корпуса диагностической колодки выполнена в виде трапеции и характеризуется округленными формами, что делает возможным подключение переходника.

Основное отличие между разными типами разъемов заключается в направляющих пазах, расположенных по центру.

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

  • Сразу же после подключения Carista автоматически запускает поиск ошибок.
  • После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

  • скорость
  • температуру
  • давление
  • -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

  • ошибки двигателя;
  • ошибки электроники;
  • ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

  • Определять и отслеживать расход топлива;
  • Предоставлять информацию о нагрузках;
  • Выводить данные по количеству оборотов;
  • Локально диагностировать топливную систему;
  • Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

  • графики с ошибками двигателя;
  • графики с ошибками электросистемы;
  • графики с ошибками прочих систем.
  • удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

  • скорость;
  • температуру двигателя;
  • давление в двигателе.
Популярные статьи  Когда менять ТОСОЛ в автомобиле или заливать свежий антифриз: когда нужна замена охлаждающей жидкости

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

  • разгона;
  • разогрева;
  • подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

OBDII

OBDII

Владельцы автомобилей с ЭСУД часто сталкиваются с такими определениями, как: OBD разъем, компьютерная диагностика автомобиля через OBDII, проверка и сканирование ошибок двигателя по OBD. При этом не все знают, что означает наличие в автомобиле данной системы, а также для чего вообще нужна OBD в машине. Давайте подробнее разберемся, что такое система OBD, а именно OBDII.

Начнем с того, что OBD (On board diagnostics, от англ. бортовая диагностика) предполагает наличие специального диагностического разъема. Данное решение необходимо для подключения сканера, ноутбука или смартфона к системе OBD. Само наличие ОБД в автомобиле означает возможность самодиагностики ТС, а также позволяет считывать определенную информацию с различных бортовых систем: ЭБУ двигателем, управляющие блоки Airbag, система ABS и т.д. Другими словами, OBD позволяют осуществить проверку состояния различных систем.

Указанная самодиагностика появилась в США, произошло это достаточно давно (с начала 80-х годов). Главной задачей внедрения стала борьба за экологию, то есть контроль за составом выхлопных газов и исправностью работы систем, которые снижали токсичность выхлопа. Первые версии были способны только определить наличие или отсутствие неполадок, при этом без локализации самой проблемы. Добавим, что на начальном этапе каждый производитель автомобилей имел свой стандарт диагностического разъема OBD-I и необходимое для считывания данных диагностическое оборудование, что значительно затрудняло проверку ТС различных марок в рамках одного автосервиса.

Дальнейшее развитие привело к тому, что появился OBD 2, который превратился в унифицированный стандартный цифровой разъем. Через такой разъем можно просматривать информацию о состоянии и работе отдельных систем любого ТС в режиме реального времени, считывать необходимые данные и коды записанных в память блоков управления ошибок для их расшифровки. Благодаря такой функциональности проверка машины через OBD-II сегодня позволяет намного быстрее и точнее обнаружить имеющуюся неисправность в случае ее возникновения.

Если сравнить систему OBD на начальном этапе с более современным решением, тогда ранние версии затрагивали следующие элементы: датчик кислорода, систему рециркуляции (EGR), систему питания ДВС и блока управления двигателем (ЭБУ). Вся проверка сводилась к определению уровня токсичности выхлопных газов. Появление стандарта OBD II стало набором требований, согласно которым система управления двигателем должна соответствовать закрепленным на законодательном уровне стандартам применительно к составу отработавших газов. Получается, OBD II это не просто диагностический разъем с определенной распиновкой, особыми протоколами связи и форматами отображаемой информации для проверки авто, а целый пакет требований, которым должна соответствовать продукция различных автопроизводителей.

В Европе указанный стандарт называется EOBD и основан на американской OBD-II. Такой стандарт обязателен для всех ТС с января 2001 г. В Японии аналогичный стандарт получил название JOBD. Сегодня активно разрабатывается автодиагностика по стандарту OBD-III, которая должна в скором времени сменить OBD II.

Как работает OBD сканер автомобиля

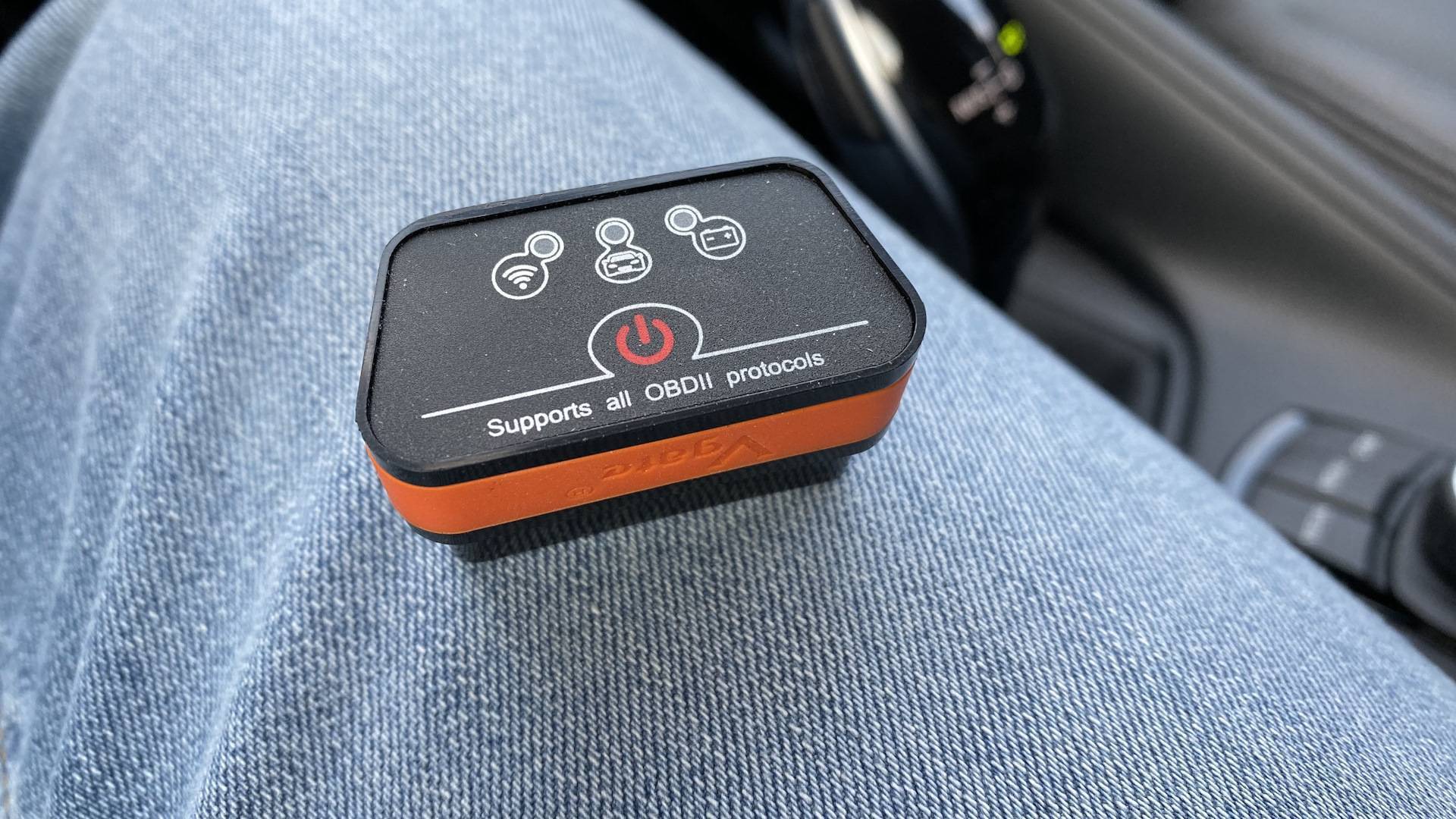

Нашел довольно интересную программу Car Scanner ELM OBD2. Утилита бесплатная, а при помощи встроенной покупки можно отключить рекламу, разблокировать пару незначительных опций и отблагодарить разработчика.

Как настроить работу по смартфону: подключаем сканер к OBD2 разъему автомобиля, включаем зажигание, запускаем приложение сканера на iPhone и подключаемся к нему.

Можно просто повернуть ключ в первое положение для подачи питания на электроприборы. Однако, в таком случае часть возможностей сканера, которые связаны с работой механизмов и агрегатов, будет недоступна.

Теперь можно работать со сканером через приложение. После разрыва связи (если заглушить авто или выйти за пределы действия bluetooth) переподключение будет происходить автоматически.

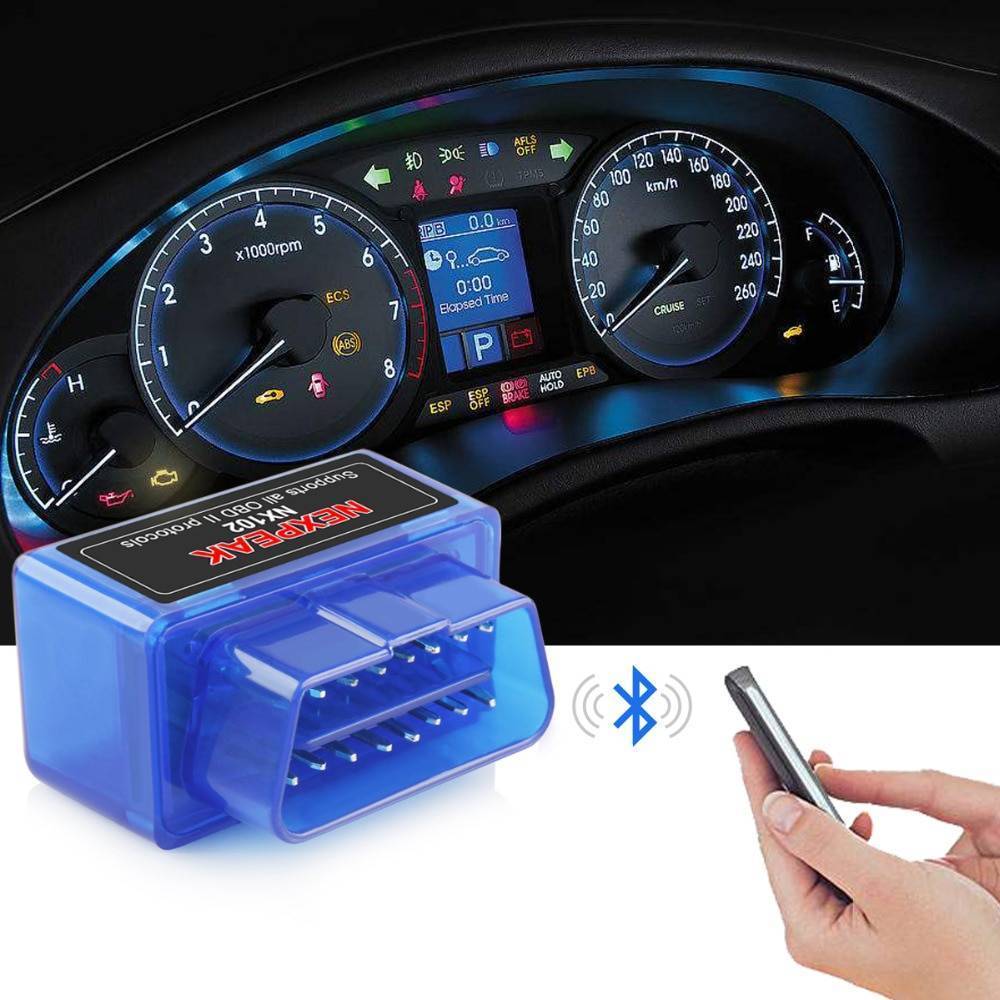

Сканер будет действовать аналогично Bluetooth-модулю в аудиосистеме автомобиля. В некоторых сценариях можно не отключать сканер, эксплуатируя машину вместе с ним.

Сканер не только способен работать с ошибками центрального компьютера. Он умеет добираться до самых дальних узлов и агрегатов, считывать их показатели, замечать отклонения от нормы.

Вот пять основных возможностей таких сканеров:

Обзор OBD 2

OBD 2 – устройство для диагностики автомобилей, впервые появившееся в США в 1996 году. В Европе этот стандарт был принят как обязательный с 2001 года. Благодаря его повсеместному внедрению ошибки на машинах различных марок имеют одинаковый вид.

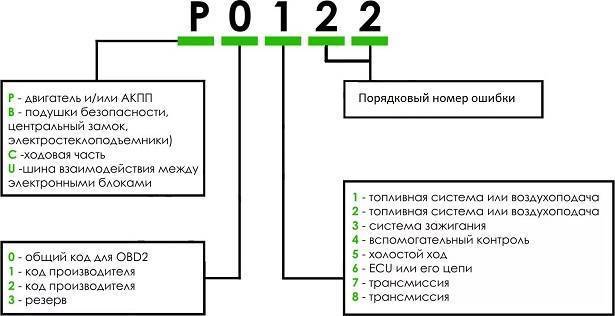

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

  • Х – единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
  • 1 – представляет собой общий код стандарта ОБД или дополнительные коды завода;
  • 2 – уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
  • 34 – порядковый номер ошибки.

Особенностью разъема является наличие штекера питания от бортовой сети, что позволяет использовать сканеры без встроенных или дополнительных электрических цепей. Первые протоколы диагностики давали только информацию о наличии проблемы. Современные разъемы позволяют получать больше данных о неисправности за счет связи диагностического оборудования с электронными блоками в автомобиле.

Каждый девайс в обязательном порядке соответствует одному из трех международных стандартов:

  • CAN;
  • SAE J1850;
  • ISO 9141-2.

На видео от канала Санек Железный Капут представлен видеоролик, демонстрирующий тестирование автомобиля SsangYong New Actyon через разъем OBD 2.

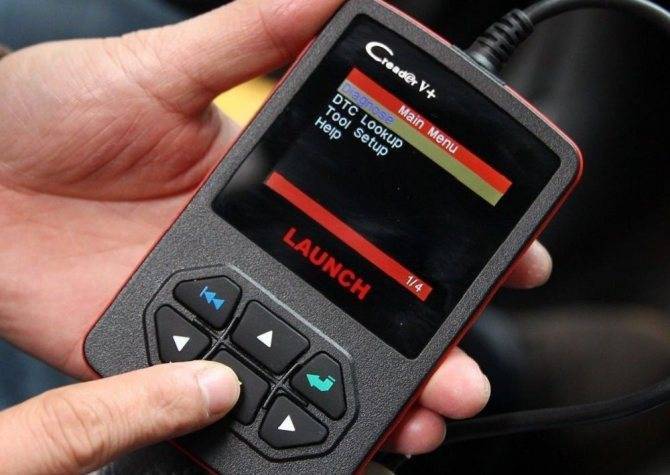

Какие бывают диагностические сканеры

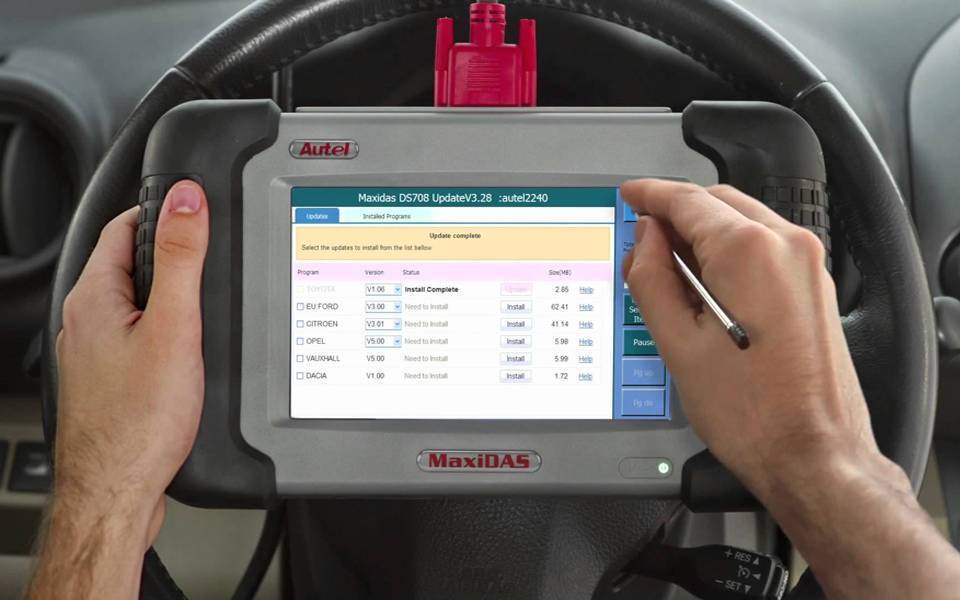

Автосканеры бывают дилерские и мультимарочные.OBDII Дилерские – дорогие устройства, поставляемые дилерам для диагностики и ремонта автомобилей определённой марки. Прибор обладает широкими возможностями. Мультимарочные – используют для диагностики разных марок авто. Их функции ограничены, но со своей задачей справляются хорошо. Устройства подразделяются на виды: портативные и программные. Портативный представляет собой самостоятельный диагностический прибор. Оснащается кнопками управления, экраном, проводами. Программный сканер имеет вид кабеля, который подключается к авто и компьютеру.

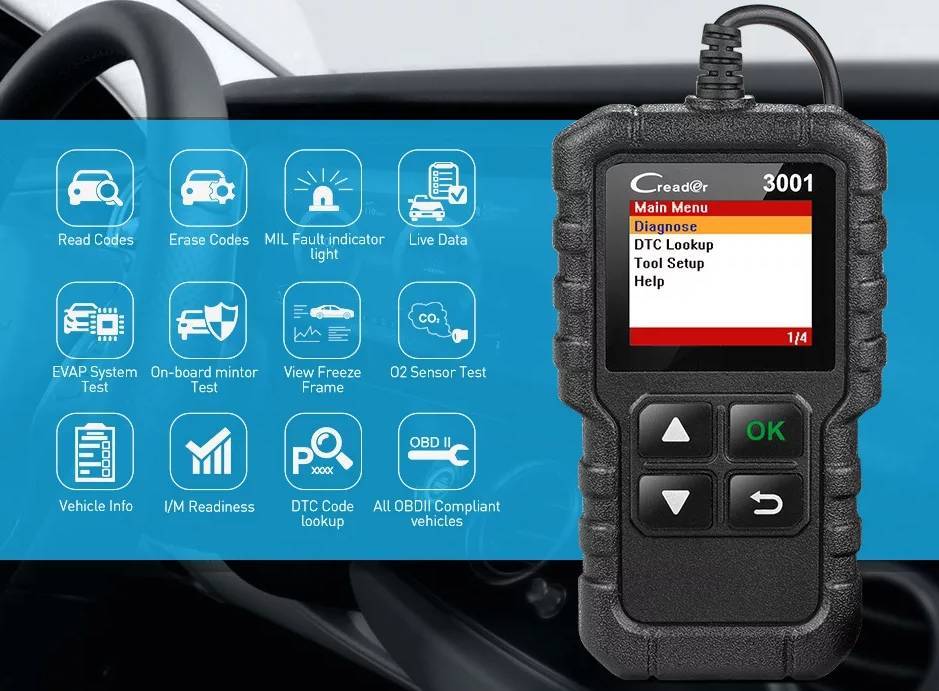

Какие функции выполняет мультимарочный сканер:

HAFT500 — 500Р от 3000Р
HAFT1100 — 1100Р от 6900Р
HAFT1800 — 1800Р от 12000Р

  • считывание кодов ошибок;
  • распознавание блока управления двигателем;
  • замороженный кадр;
  • параметры двигателя;
  • стирание кодов неисправностей;
  • разные адаптации;
  • управление исполнительными механизмами;
  • программирование блоков управления.

Облегчить поиск подходящей модели помогают обзоры и рейтинги, куда входят лучшие диагностические сканеры для авто с Алиэкспресс.

Где находится OBD 2?

Единого стандарта на расположение разъема ОБД 2 не существует. В ряде источников указывается, что девайс, в соответствии с SAE J1962, должен располагаться в радиусе 18 см от рулевой колонки, но по факту это правило не соблюдается. По другим данным, это расстояние должно составлять не более 100 см.

Он может быть установлен в следующих местах:

  • в прорези нижнего кожуха панели приборов в районе левого колена водителя;
  • под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
  • под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
  • на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
  • на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах GM, в частности – Opel);
  • в нижней части ниши подлокотника (распространено на французских автомобилях);
  • под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).
Популярные статьи  Замена зеркала заднего вида: как снять салонное зеркало

При поиске разъема на машинах с пробегом следует учитывать вероятность ремонта электрической проводки, в результате чего колодка может быть перенесена на нестандартное место.

Различные варианты установки разъема ОБД 2 приведены на фото ниже.

Сканер кода Autolink AL619 представляет собой ручной сканер, который позволяет диагностировать контрольную лампу освещения/неисправности контрольной лампы (MIL), а также считывать, очищать и сбрасывать коды из антиблокировочной тормозной системы (ABS) и SRS/воздушной подушки безопасности.

Он может передавать данные с датчиков и воспроизводить их в реальном времени, считывать и хранить данные. Этот сканер работает на всех автомобилях 1996 года и новее.

Этот сканер является кабелем диагностики автомобилей, оборудованных сетью CAN. Программное обеспечение AutoLink AL619 может быть обновлено через Интернет, чтобы обеспечить охват новых автомобилей.

Проверить цену Autolink AL619

Как защитить?

OBD-разъем должен быть доступен. Однако, для предотвращения несанкционированного доступа следует озаботиться о защите или блокировке данного разъема.

Существует три варианта защиты разъема OBD и ограничения доступа к ЭБУ.

Рассмотрим подробнее каждый из них.

1. Перенос разъема в труднодоступное место, либо защита его специальным кожухом.

Как правило, данные действия не влекут за собой ограничения в управлении автомобилем. Но в этом случае могут возникнуть вопросы у дилера (особенно при переносе разъема), о несанкционированном вмешательстве в штатную электрическую систему автомобиля и о сохранении гарантийных обязательств. Кроме того, в зависимости от расположения блока не всегда возможно установить защитный кожух.

2. Произвести перепиновку контактов, т.е. поменять их местами, либо замена OBD-разъема другим, нестандартной формы.

OBDII

В этом случае клиенту передается специальный переходник для подключения типового оборудования (сканеров). Минусы данного решения аналогичны предыдущему – вероятное снятие автомобиля с гарантии. Кроме того, каждый сервис, осуществляющий диагностику, будет в курсе произведенной перепиновки или замены. А значит, велика вероятность, что злоумышленники будут подготовлены к данному факту, и защита не сработает.

3. Блокировка разъема посредством разрыва цифровой шины, связывающей разъем с ЭБУ.

Блокировка осуществляет с помощью стандартного реле дополнительных каналов охранных систем и сигнализаций. Мы считаем этот способ самым оптимальным вариантом защиты OBD-разъема от несанкционированного доступа. В этом случае диагностический разъем доступен любому подключению, пока сигнализация или иммобилайзер не находится в режиме охраны. Место подключения находится в недоступном месте, и выявить ее крайне сложно. В результате сервисмены или угонщики даже не узнают о произведенной блокировке.

Произвести блокировку диагностического разъема вы можете в любом филиале Автостудио в Москве или СПб.

Распиновка OBD 2

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Общее описание штекеров:

  • 1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
  • 2 — канал “К” для передачи различных параметров (может обозначаться — шина J1850);
  • 3 — аналогично первому;
  • 4 — заземление разъема на кузов автомобиля;
  • 5 — заземление сигнала диагностического адаптера;
  • 6 — прямое подключение контакта CAN-шины J2284;
  • 7 — канал “К” по стандарту ISO 9141-2;
  • 8 — аналогично контактам 1 и 3;
  • 9 — аналогично контактам 1 и 3;
  • 10 — пин подключения шины стандарта J1850;
  • 11 — назначение пина задается заводом-изготовителем автомобиля;
  • 12 — аналогично;
  • 13 — аналогично;
  • 14 — дополнительный пин CAN-шины J2284;
  • 15 — канал “L” по стандарту ISO 9141-2;
  • 16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

В зависимости от протокола работы возможны следующие варианты распиновок:

  1. При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
  2. При протоколе типа SAE J1850 в варианте VPW (Variable Pulse Width Modulation) задействованы пины 2, 4, 5, а также 16. Разъем характерен для американских и европейских автомобилей Дженерал Моторс.
  3. Использование J1850 в режиме PWM (Pulse Width Modulation) предусматривает дополнительное задействование вывода 10. Такой тип разъема используется на продукции концерна Ford. Для протокола J1850 в любом виде характерно неиспользование вывода с номером 7.

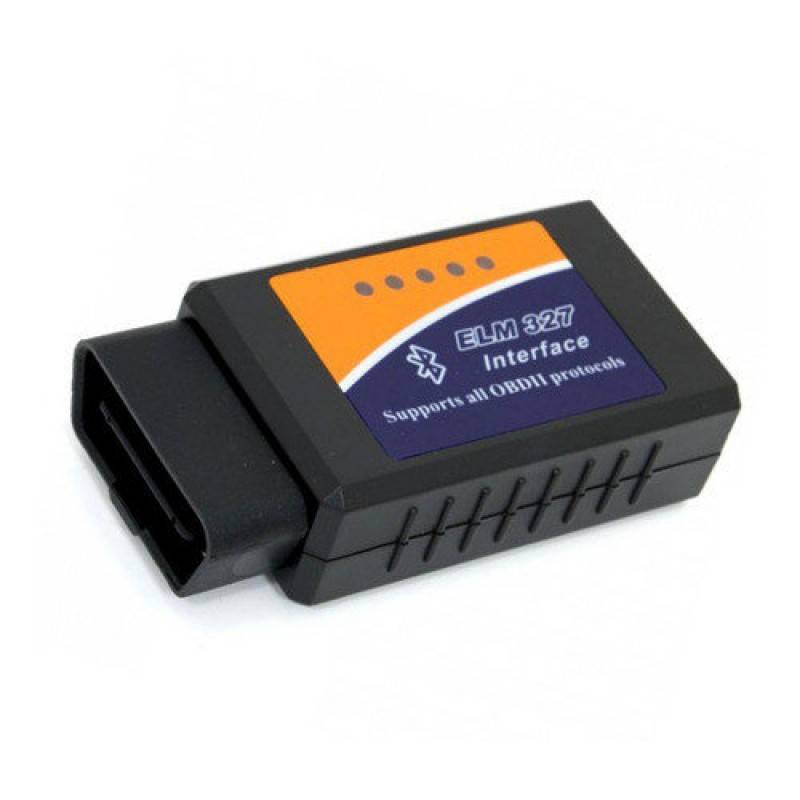

Tips and advice for using ELM327 interfaces

How do I know which software version it is?

  • EXIST: versions 1.0 1.1 1.2 1.3 1.3a 1.4, 1.4b, 2.0 and 2.1
  • DO NOT EXIST: versions 1.2a 1.4a 1.5 and 1.5a (and in general all those not listed in «EXIST»)

We do not need to go into the details as to why these non-official versions exist. What is important as a user is to be able to qualify your interface. I.e. be able to verify its capacity. To do so, we recommend you do the following:

  • Connect to your vehicle using our software
  • Use the terminal tab to enter the commands described in the table below:
  • If the interface replies «OK», the command is supported. Otherwise a «?» will appear meaning the command is unknown.
  • Important : After this manipulation, remember to «reset» the connection if you want to continue to communicate with your vehicle.

Controls to make sure your ELM327 is working properly

Compatibility Command Expected reply
version 1.2 et + ATKW0 OK
version 1.3 et + ATS0 OK
version 1.3a et + ATFE OK
version 1.4 et + ATSS OK
version 1.4b et + ATCSM1 OK
version 2.0 ATAMT 40 OK

This little test will enable you to determine what level of function is installed in your interface. Even if this is only a simplified version of our complete procedure, it is effective and fast. Our software is 100% operational with interfaces from version 1.2, even though it uses some commands from version 1.3, there is no impact on function.

Обзор OBD2

На большинстве современных автомобилей установлен электронный блок управления (ЭБУ), который собирает и анализирует данные о работе различных систем автомобиля.

Понятие и особенности

Термин OBD — диагностика бортового оборудования (On Board Diagnostic) является общим, который относится к самодиагностике авто. Эта технология позволяет получить информацию о состоянии различных систем легкового автомобиля от бортового компьютера.

Поначалу OBD выдавало только сообщение о неисправности, но никакой подробной информации об ее сути не давали. В новейших версиях системы используется стандартный цифровой разъем, позволяющий получать сведения о состоянии систем авто в реальном времени с получением кодов неисправностей, по которым можно их идентифицировать. Это хороший прибор для чтения ошибок и их удаления.

Экскурс в историю создания

История создания OBD уходит к 50-м годам прошлого столетия

Правительство США обратило внимание, что развитие автомобилестроения ухудшает экологию. Разработкой спецификации занималась Society of Automotive Engineers (SAE)

Сначала система диагностики OBDІІ контролировала лишь систему рециркуляции выхлопного газа, подачи топлива, датчик кислорода, БУ двигателем, касающийся контроля над выхлопными газами. Единой системы контроля не было, каждый производитель устанавливал свою систему.

Популярные статьи  Выбор лучшего промывочного масла для мотора

С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.

  • тип диагностического разъема;
  • распиновку;
  • электрические протоколы связи;
  • формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD-II. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

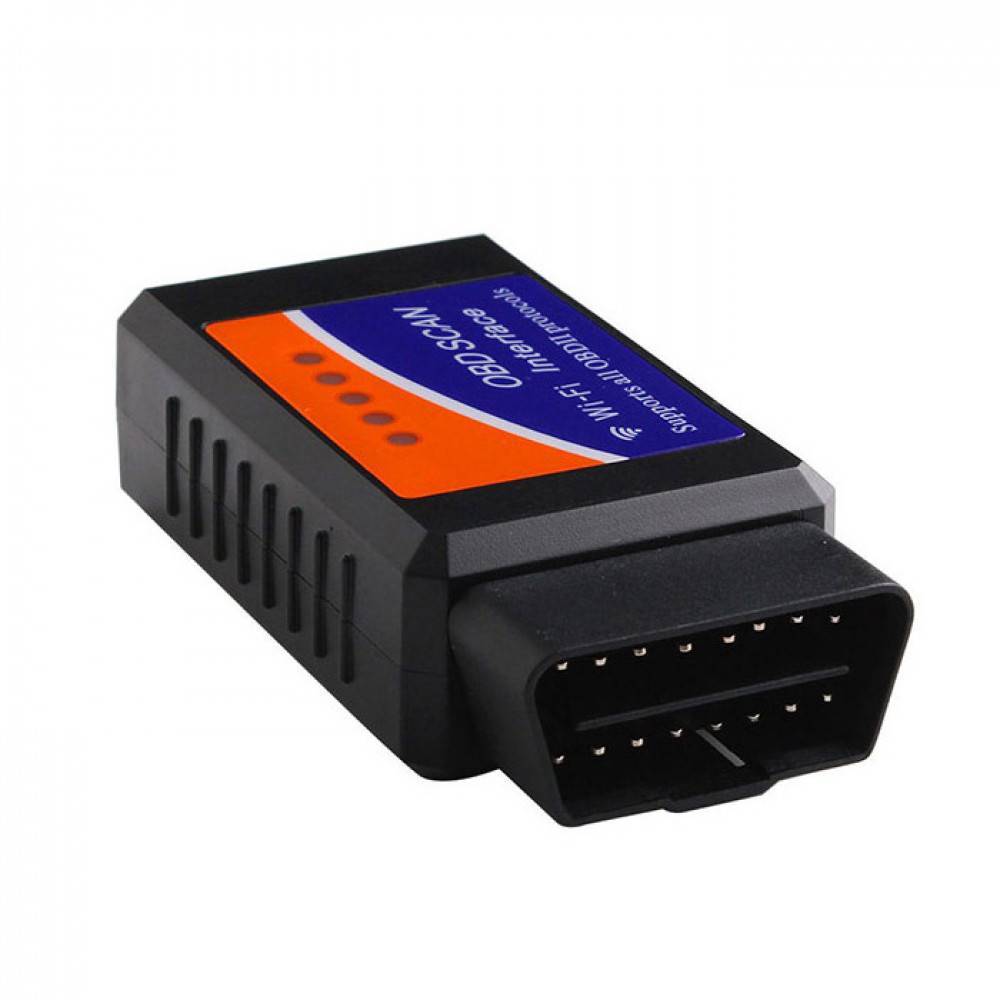

Адаптер OBD2

В каждом современном авто имеется данный разъем.

К нему можно подключить адаптер, который можно использовать для выполнения следующих функций:

  • проверки состояния всех систем и агрегатов транспортного средства;
  • поиска ошибок, а также их анализа;
  • контролирования процесса работы двигателя в целом;
  • контролирования уровня напряжения в электрической сети авто, его пробега, температуры работы мотора;
  • контроля объема расхода горючего и т.д.

Фотогалерея «Сканеры для ОБД2»

Покупая диагностический сканер, необходимо учитывать его функциональные особенности и возможности. Для получения более точных данных о состоянии работы систем машины нужно использовать более дорогие адаптеры для проверки. Если вы не хотите тратиться на универсальное устройство, то лучше отдать предпочтение адаптера, разработанным для конкретной модели машины. Их стоимость будет более низкой, при этом изначально они рассчитаны на работу с конкретным транспортным средством.

Выход ОБД2 используется для связи адаптера с электронным управляющим модулем. Благодаря правильной распиновке производится подключение адаптера к бортовой сети авто и обеспечивается заземление устройства. Это позволяет достичь бесперебойной работы девайса. Также нужно отметить, что протоколы данной технологии контролируют параметры, которые так или иначе влияют на загрязненность выхлопных газов, что дает возможность защитить экологию. С помощью выхода ОБД автолюбитель может самостоятельно протестировать работоспособность агрегатов и систем машины, не используя дорогостоящее оборудование для проверки.

 Загрузка …

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

Как им пользоваться?

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению

Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!

  • Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список.
  • Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.

Однако не все наборы PID бесплатны. И например для KIA его нужно купить. Продается он также на GOOGLE PLAY

Есть важная для многих функция считывания ошибок и их сброса. Вы поймете, в какую сторону смотреть и что делать (эту информацию даст вам код).

Как видите ничего сложного, однако лично я использую этот сканер еще по одному назначению.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
